SWC-WH Zonder universele koppeling van het flexibele lastype

SWC-WH Zonder universele koppeling van het flexibele lastype

Raydafon's SWC-WH zonder flexibele lastype universele koppeling niet-elastisch gelaste universele koppelingen maken gebruik van gelaste verbindingen om betrouwbare transmissie te garanderen, waardoor ze een betrouwbare keuze zijn voor toepassingen met hoge belasting, zoals metallurgische en mijnbouwapparatuur. Wij zijn een fabrikant van fysieke koppelingen in China. Als betrouwbare fabrikant bieden wij een stabiel aanbod en kunnen wij de details afstemmen op de specificaties van uw apparatuur. Voor prijsinformatie kunt u rechtstreeks contact met ons opnemen.
Gelast juk · Geen flexibel element · Klaar voor OEM

SWC-WH Zonder Flex Welding Universele Koppeling tbvZware aandrijfassen

Een stijve cardankoppeling van het lastype, gebouwd voor walserijen, kranen, mijnbouw en metallurgische aandrijvingen. Het gelaste juk voorkomt het loskomen van de boutverbindingen. Precisienaaldlagers houden de wrijving laag. Boring 100–550 mm, koppel tot 710 kN·m, 35CrMo-gelegeerd staal, ISO 9001-productie in Ningbo, China.

Boring100 – 550 mm
Nominaal koppel1,25 – 710 kN·m
Vouwhoek15° – 25°
Materiaal35CrMo-staal
MOQ1 stuk
Doorlooptijd15 – 30 dagen

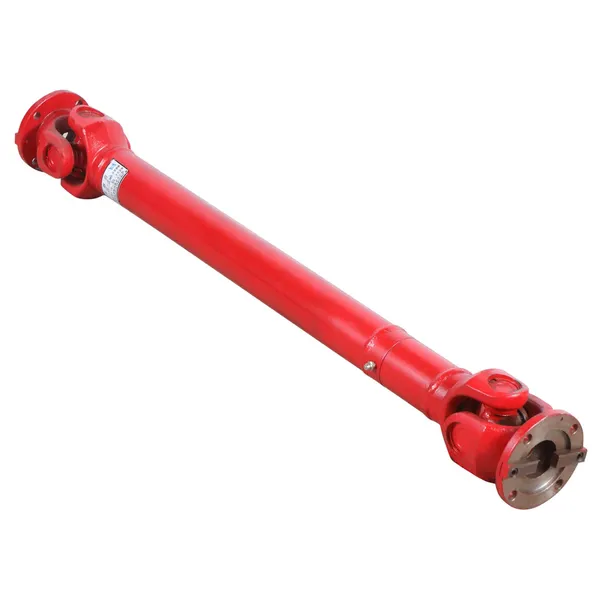

SWC-WH without flex welding type universal coupling welded yoke product photo

01Wat is een SWC-WH zonder universele koppeling van het flexibele lastype?

De SWC-WH is eenstijve kruiskoppelingkoppelingdat koppel overbrengt via een gelast juk en een centraal kruis dat op precisienaaldlagers loopt. In tegenstelling tot flex-type koppelingen bevat hetgeen elastisch elementEr is dus geen rubber, geen veerpakket en geen compenserend flex-element dat verslijt. Dat maakt het de voorkeurskeuze wanneer de schijf daarom vraagthoog koppel, hoge schokbestendigheid en lange levensduurin plaats van torsiedemping.

Het gelaste juk is het belangrijkste verschil met ontwerpen met geschroefde jukken. Bij voortdurende trillingen kunnen boutverbindingen losraken, waardoor wrijving, speling en uiteindelijk defecten ontstaan. Door te lassen wordt deze faalmodus volledig geëlimineerd. Voor koperssourcinguniversele koppelingen voor industriële aandrijfassenDit vertaalt zich in minder onderhoudsstops en lagere totale eigendomskosten gedurende de levensduur van de koppeling.

Als uw toepassing torsieflexibiliteit nodig heeft in plaats van stijfheid, vergelijk deze dan met deSWC-BH standaard flex-lastypeof de lange termijnSWC-CH lang flexibel lastype, die een flexibel element tussen de twee jukken toevoegen.

02SWC-WH Technische specificaties: Bereik van boring, koppel en verkeerde uitlijning

In onderstaande tabel staan ​​alle standaardafmetingen uit de SWC-WH serie vermeld. Gebruik het om uw asdiameter, het vereiste nominale koppel en de beschikbare installatielengte aan te passen voordat u een offerte aanvraagt. Op maat gemaakte boringen, spiebanen en lengtes zijn op aanvraag leverbaar.

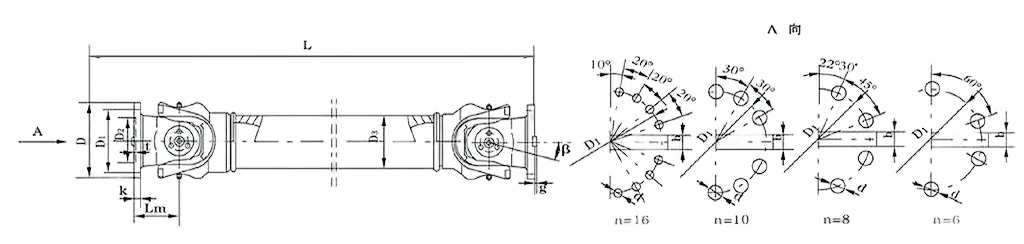

SWC-WH Zonder flexibele lastype universele koppeling — Volledige maattabel
Model D (mm) Tn (kN·m) Tf (kN·m) β (°) Lmin D1 (js11) D2 (H7) D3 Lm z-d k t b (h9) g Traagheid (kg·m²) Gewicht (kg)
Lmin +100 mm Lmin +100 mm
SWC100WH 100 1.25 0.63 25 243 84 57 60 55 6-9 7 2.5 - - 0.0039 0.00019 4.5 0.35
SWC120WH 120 2.5 1.25 25 307 102 75 70 65 8-11 8 2.5 - - 0.0096 0.00044 7.7 0.55
SWC150WH 150 5 2.5 25 350 130 90 89 80 8-13 10 3 - - 0.371 0.00157 18 24.5
SWC180WH 180 12.5 6.3 25 180 155 105 114 110 8-17 17 5 - - 0.15 0.007 48 2.8
SWC225WH 225 40 20 15 520 196 135 152 120 8-17 20 5 32 9 0.365 0.0234 78 4.9
SWC250WH 250 63 31.5 15 620 218 150 168 140 8-19 25 6 40 12.5 0.817 0.0277 124 5.3
SWC285WH 285 90 45 15 720 245 170 194 160 8-21 27 7 40 15 1.756 0.051 185 6.3
SWC315WH 315 125 63 15 805 280 185 219 219 10-23 32 8 40 15 2.893 0.0795 262 8
SWC350WH 350 180 90 15 875 310 210 267 194 10-23 35 8 50 16 5.013 0.2219 374 15
SWC390WH 390 250 125 15 955 345 235 267 215 10-25 40 8 70 18 8.406 0.2219 506 15
SWC440WH 440 355 180 15 1155 390 255 325 260 16-28 42 10 80 20 15.79 0.4744 790 21.7
SWC490WH 490 500 250 15 1205 435 275 325 270 16-31 47 12 90 22.5 26.54 0.4744 1014 21.7
SWC550WH 550 710 355 15 1355 492 320 426 325 16-31 50 12 100 22.5 48.32 1.357 1526 34

Alleen hoekig

SWC-WH compenseert hoekafwijkingen tot 15°–25°. Voor axiale verplaatsing combineer je hem met een glijdende spline-as.

Koppelselectie

Pas een servicefactor van 1,5–2,5 toe op het nominale koppel, afhankelijk van het schokniveau en de inschakelduur.

Boring passend

Standaard D1 js11 / D2 H7-boringen hierboven vermeld. Op maat gemaakte getrapte of spiebaanboringen beschikbaar.

Flens alternatief

Als uw as een flensinterface gebruikt, zie dan deSWC-WF flenstypein dezelfde serie.

SWC-WH universal coupling welded yoke and needle bearing cross detail

03Waarom kopers gelaste jukkoppelingen specificeren voor zware machines

Inkoopingenieurs kiezen voor de SWC-WH om drie commerciële redenen:lagere uitvaltijd, minder vervangingscycli en lagere totale kosten per bedrijfsuur.

  • Geen loskomen van de boutverbinding.Het gelaste juk elimineert de faalwijze bij het losmaken van trillingen, die de levensduur van boutjukkoppelingen in walserijen en brekers verkort.
  • Hoge koppeldichtheid.Tot 710 kN·m nominaal koppel in een compact bereik, geschikt voor de meeste zware aandrijfastaken.
  • Precisie naaldlagers.Lage wrijving, hoge efficiëntie en een lang smeerinterval verminderen de onderhoudswerkzaamheden.
  • 35CrMo-gelegeerd staal.Warmtebehandeld voor slijtage, vermoeidheid en schokbestendigheid in de mijnbouw, metallurgie en maritieme omgevingen.
  • Grote hoektolerantie.Een compensatie van 15°–25° verlaagt de uitlijningskosten tijdens de installatie.
  • Onderhoudsvriendelijk ontwerp.Vervangbare slijtageonderdelen verlengen de economische levensduur van de koppeling na één vervangingscyclus.

04Waar SWC-WH-koppelingen worden gebruikt: toepassingen en industrieën

De SWC-WH wordt overal gespecificeerd waar een stijve koppeling met hoog koppel continue schokken en trillingen moet overleven. Typische installaties zijn onder meer:

Stalen walserijen Metallurgische lijnen Bovenloopkranen Havenhijsmachines Mijnbouw transportbanden Brekers en boorinstallaties Mariene voortstuwing Dekmachines Cement- en papieraandrijvingen Zware testbanken Hernieuwbare energie-aandrijvingen Chemische proceslijnen

Als uw aandrijving ook axiale verplaatsing of torsieflexibiliteit vereist, bekijk dan het volledigeuniverseel koppelingsassortimentof het alternatiefserie tandwielkoppelingenalvorens op te geven.

05Op maat gemaakte SWC-WH-koppelingen: OEM, Private Label en tekeninggebaseerde productie

Raydafon is eenOEM fabrikant van universele koppelingen, geen handelsmaatschappij. Het maatwerk wordt afgehandeld in onze eigen ISO 9001-fabriek in Ningbo, China.

Boring en spiebaan

D1 js11, D2 H7 of aangepaste tolerantie. Parallelle sleutel-, spline- of krimpschijfinterface.

Flenspatroon

Boutcirkel, pilotdiameter en aantal bouten afgestemd op uw passende flenstekening.

Lengte & Balans

Lmin en verlengde lengtes. Dynamische balanswaarden voor hogesnelheidsassen.

Coating en markering

Lakken, zwart oxide, verzinken. Naamplaatje en markering onder private label.

Stuur een PDF-, DWG-, DXF- of STEP-tekening met uw asafmetingen en inschakelduur. Onze engineers sturen binnen 24 uur een maatadvies en offerte terug.

06Kwaliteitscontrole, certificeringen en 12 maanden garantie

Elke SWC-WH-koppeling doorloopt vóór verzending een gedocumenteerd inspectietraject. Dit is het bewijsmateriaal waarop buitenlandse kopers vertrouwen voor de goedkeuring van de leverancier en de inkomende inspectie.

  • ISO 9001 gecertificeerd productieproces
  • Inkomende staalverificatie- en warmtebehandelingsgegevens
  • Dimensionaal inspectierapport voor boring, spiebaan en Lmin
  • Lasinspectie op de jukverbinding
  • Lagerpassing en rotatietest vóór verpakking
  • 12 maanden beperkte garantie tegen fabricagefouten

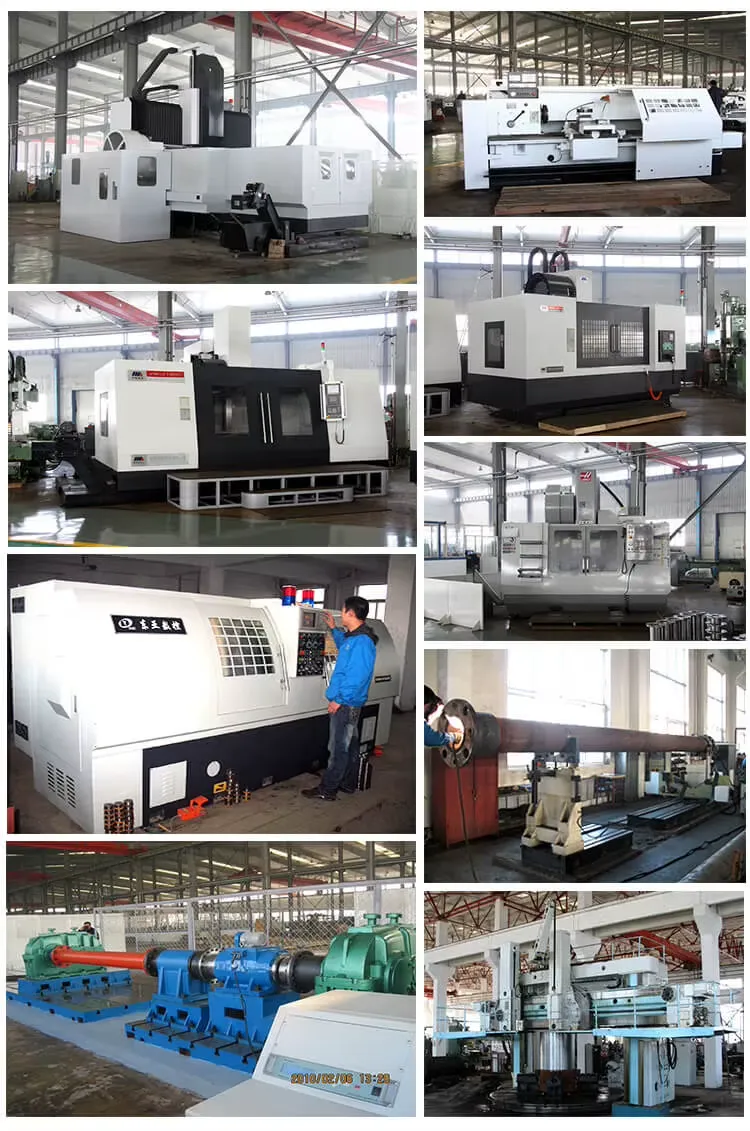

Raydafon universal coupling manufacturing workshop Ningbo China

07Hoe te bestellen: MOQ, levertijd, verpakking en verzending

MOQ

1 stuk voor standaardmaten. Volumeprijzen vanaf 50 stuks.

Doorlooptijd

15-30 dagen na tekenbevestiging en aanbetaling.

Verpakking

Houten kist, VCI-antiroestfolie, droogmiddel, pallet op maat voor grote maten.

Verzending

Zee, lucht of express. EXW / FOB / CIF / DDP-voorwaarden beschikbaar.

Documenten

CI, PL, CO, Formulier A/E, materiaalcertificaat, maatrapport.

Betaling

T/T, L/C op zicht en andere voorwaarden bespreekbaar voor terugkerende kopers.

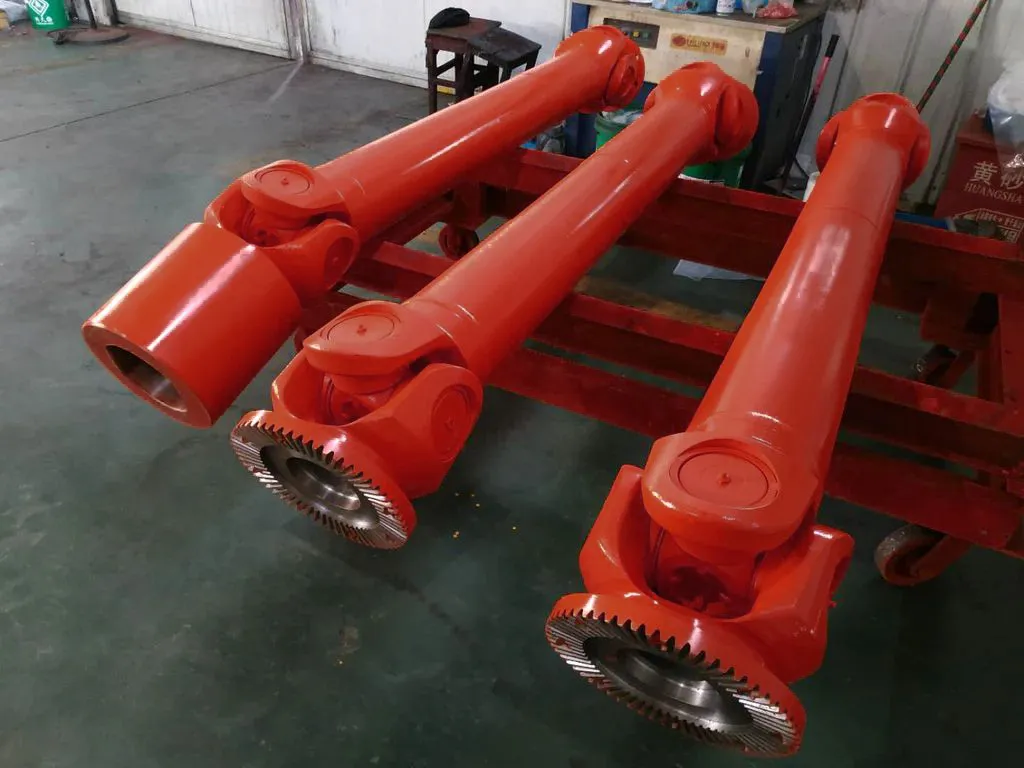

SWC-WH universal coupling inspection and assembly line

08FAQ voor koper van SWC-WH universele koppeling

Wat betekent "zonder flexlastype" op de SWC-WH-koppeling?

Het betekent dat de koppeling geen elastisch of flexibel element in het koppelpad heeft en dat het juk is verbonden door middel van lassen in plaats van met bouten. Hierdoor wordt het losraken van boutverbindingen door trillingen voorkomen en wordt de structurele stijfheid verhoogd. Het is de juiste keuze voor aandrijvingen met een hoog koppel en hoge schokken waarbij een flexibel element niet vereist is.

Wat is het koppel- en boringbereik van de SWC-WH-serie?

Draaidiameter 100–550 mm, nominaal koppel 1,25–710 kN·m, vermoeiingskoppel 0,63–355 kN·m, standaardboring D1 57–426 mm. Aangepaste boringen en getrapte assen zijn beschikbaar.

Welk materiaal en lagers worden gebruikt?

Jukken en flenzen zijn gemaakt van warmtebehandeld 35CrMo-gelegeerd staal. De kruistap draait op precisienaaldlagers om wrijving te verminderen en de levensduur bij continu industrieel gebruik te verlengen.

Wat is de maximale uitlijningshoek?

Afhankelijk van de maat, 15° tot 25° hoekafwijking. De SWC-WH compenseert de axiale verplaatsing niet; combineer hem met een glijdende spiebaan of telescopische as als er axiale verplaatsing bestaat.

Biedt u OEM- of op maat gemaakte SWC-WH-koppelingen aan?

Ja. We passen de boring, spiebaan, flenspatroon, lengte, balanskwaliteit, oppervlaktebehandeling en naamplaatje aan. Stuur een PDF-, DWG-, DXF- of STEP-tekening en wij maken binnen 24 uur een offerte.

Wat is de MOQ, doorlooptijd en garantie?

MOQ 1 stuk voor standaardmaten. Levertijd 15-30 dagen, afhankelijk van maat en maatwerk. 12 maanden beperkte garantie tegen fabricagefouten.

Hoe selecteer ik de juiste SWC-WH-maat voor mijn aandrijfas?

Geef nominaal koppel, piekkoppel, snelheid, asdiameters, uitlijningshoek en inschakelduur op. Onze ingenieurs zullen de maat aanbevelen met de juiste servicefactor. Je kunt ook het volledige bekijkenuniversele koppelingskeuzegidsvoordat u contact met ons opneemt.

Kan ik een monster krijgen voordat ik een bulkbestelling plaats?

Ja. Monsterbestellingen worden geaccepteerd voor standaardmaten. Monsterkosten en vracht worden afzonderlijk vermeld en kunnen worden gecrediteerd bij de eerste bulkbestelling.
