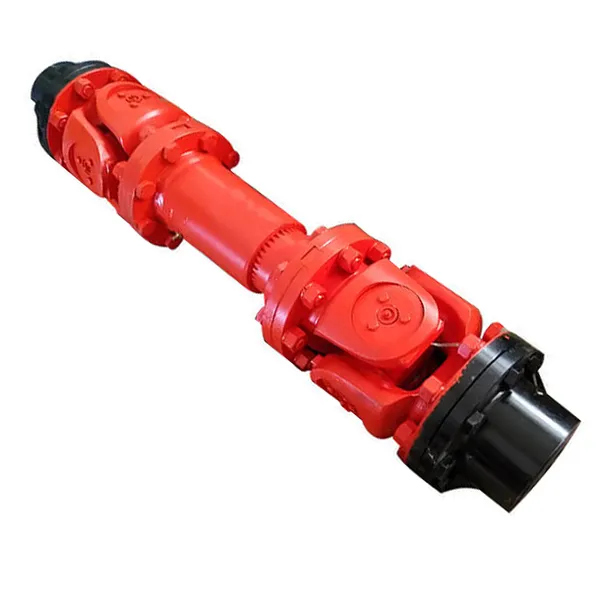

SWC-BF Standaard flexibele flenstype universele koppeling

De SWC-BF standaard flexibele flenstype universele koppeling van Raydafon is gebouwd om het koppel betrouwbaar te verplaatsen in zware machines – denk aan walserijen, apparatuur voor het maken van papier, industriële aandrijvingen, alle opstellingen die zware prestaties vereisen. Het heeft een flexibel flensontwerp, met draaidiameters variërend van 180 mm tot 620 mm, en deze standaard flexibele universele koppeling kan hoekafwijkingen tot 15 graden aan, plus een koppel tot wel 1250 kN·m. Zelfs in veeleisende werkomgevingen blijft hij stabiel draaien, zonder onderbrekingen. We maken hem met hoogwaardig 35CrMo-staal en precisienaaldlagers, dus hij is perfect als universele koppelingen voor industriële machines en flexibele flenskoppelingen voor zwaar materieel. De kracht wordt sterk overgebracht en je merkt nauwelijks trillingen.

Onze productie in China volgt de ISO 9001-normen, dus de SWC-BF universele koppeling gaat lang mee en is bestand tegen corrosie – allemaal dankzij de verchroomde dwarsas. De flensverbinding maakt de installatie eenvoudig, wat een grote hulp is op gebieden als de metallurgie, mijnbouw en scheepsbouw, waar u een gemiddelde axiale flexibiliteit nodig heeft. We kunnen ook de afmetingen en koppelwaarden aanpassen, zodat deze duurzame flexibele universele koppeling uitstekend werkt als op maat gemaakte universele koppelingen voor walserijen en andere industriële behoeften. En de prijs is concurrerend, geen overbelasting. Dankzij de knowhow van Raydafon bent u minder tijd kwijt aan onderhoud en blijft uw apparatuur betrouwbaarder; iets waar operators over de hele wereld op kunnen rekenen.

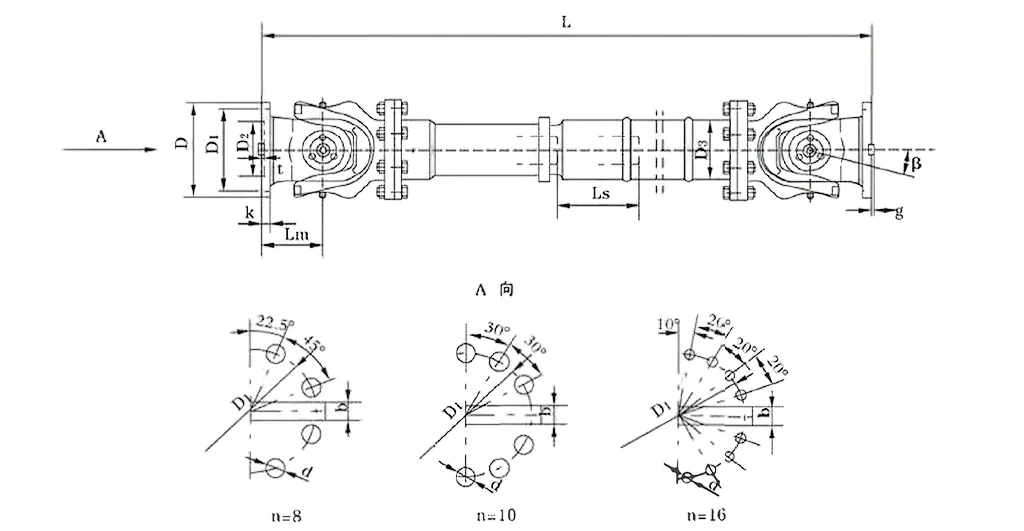

Productspecificatie

Producttypen

Universele koppelingen, ook wel kruiskoppelingkoppelingen genoemd, zijn mechanische onderdelen die koppel en rotatiebeweging tussen twee assen verplaatsen die mogelijk niet perfect uitgelijnd zijn. Ze kunnen hoek-, axiale en radiale verkeerde uitlijningen aan, terwijl de krachtoverdracht efficiënt blijft bij verschillende industriële toepassingen. Bij Raydafon is onze serie SWC cardanas-kruiskoppelingskoppelingen een goed voorbeeld van hoogwaardige techniek, waarbij kruiskoppelingskoppelingen met hoog koppel worden aangeboden die speciaal zijn gemaakt voor zwaarbelaste plekken zoals walserijen en hijswerktuigen.

Laten we de belangrijkste soorten kruiskoppelingkoppelingen opsplitsen:

Als eerste is er de enkele kruiskoppeling. Het heeft één kruisvormig draaipunt dat twee jukken verbindt, waardoor de assen een hoekafwijking tot 45 graden kunnen hebben. Het werkt goed voor opstellingen met gematigde offsets, hoewel het snelheidsveranderingen kan veroorzaken. De betrouwbare heavy-duty kruiskoppelingkoppeling van Raydafon voor walserijactiviteiten maakt vaak gebruik van enkelvoudige koppelingsontwerpen in compacte uitvoeringen, zodat deze zelfs onder zware belasting uitstekend stand houdt.

Dan is er de dubbele kruiskoppeling. Het heeft twee afzonderlijke verbindingen die met elkaar zijn verbonden, waardoor grotere uitlijnfouten kunnen worden afgehandeld en de transmissiesnelheid vrijwel constant blijft – perfect voor lastige asopstellingen. Wanneer u een duurzame SWC-kruiskoppelingskoppeling nodig heeft in hef- en materiaaltransportapparatuur, verhogen de modellen met dubbele koppeling van Raydafon de stabiliteit en verminderen ze trillingen in industriële koppelingssystemen met hoge spanning.

Het volgende is de telescopische of uitbreidbare kruiskoppeling. Het heeft spieën of glijdende delen waarmee je de lengte kunt aanpassen en tegelijkertijd een verkeerde uitlijning kunt compenseren, wat werkt bij axiale bewegingen in dynamische opstellingen. De SWC kruiskoppelingkoppeling voor zwaar gebruik van Raydafon omvat telescopische opties: ze fungeren als een efficiënte kruiskoppelingkoppeling voor grote vermogensoverdracht op plaatsen zoals mijnen of bouwplaatsen, waar u flexibiliteit in de aslengte nodig heeft.

Er zijn ook massieve, verveelde of gegroefde naaftypen. Deze verschillen door de manier waarop ze met elkaar verbonden zijn: massieve naven hebben geen gaten, geboorde naven hebben ronde, zeskantige of vierkante openingen, en naven met spieën hebben groeven voor een goede pasvorm. Voor energiebesparende kruiskoppelingsoplossingen biedt Raydafon spiebaanontwerpen in ons assortiment geluidsarme kruiskoppelingskoppelingen. Ze optimaliseren de koppelafgifte en houden het geluid laag tot 30-40 dB(A) op gevoelige industriële plekken.

De kruiskoppelingkoppelingen van Raydafon, waaronder de SWC-serie, zijn gemaakt met geïntegreerde vorkkopontwerpen - geen boutgerelateerde problemen meer, waardoor de sterkte met 30% -50% toeneemt en de transmissie-efficiëntie tot 98,6% wordt bereikt. Deze kenmerken maken onze producten tot een topkeuze voor professionals die op maat gemaakte, hoogwaardige oplossingen nodig hebben.

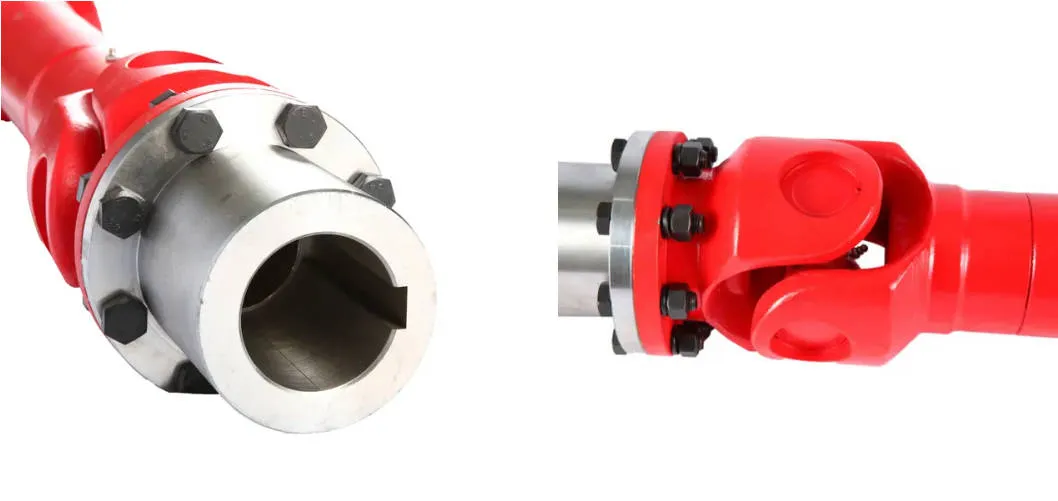

Productvoordelen

Universele koppelingen – neem de SWC cardanas-kruiskoppeling van Raydafon als goed voorbeeld – bieden grote voordelen voor industriële transmissiesystemen. Ze verplaatsen het koppel effectief tussen assen die niet uitgelijnd zijn, kunnen allerlei soorten afwijkingen opvangen en zijn een must om werkzaamheden soepel te laten verlopen in zware omstandigheden, zoals die waar kruiskoppelingsoplossingen met een hoog koppel nodig zijn.

Laten we eens kijken naar hun belangrijkste voordelen: ten eerste zijn ze goed in het compenseren van een verkeerde uitlijning. Universele koppelingen kunnen hoek-, axiale en radiale uitlijnfouten tot 25 graden aan, waardoor ze een betrouwbare heavy-duty kruiskoppelingkoppeling zijn voor walserijwerkzaamheden. Ze doen dit zonder al te veel mechanische belasting of trillingen toe te voegen, zodat uw machines beschermd blijven.

Dan is er nog hun robuuste duurzaamheid en lange levensduur. We bouwen deze koppelingen met geïntegreerde vorkkopontwerpen en hoogwaardige materialen, waardoor de risico's zoals loskomen of breken van bouten worden verminderd, waardoor de structurele integriteit met 30% tot 50% wordt vergroot. Dat is de reden waarom de duurzame SWC kruiskoppelingskoppeling in hef- en materiaaltransportapparatuur zo goed werkt voor lange afstanden onder zware omstandigheden; het gaat lang langer mee dan traditionele modellen.

Ze hebben ook een eersteklas draagvermogen en koppelvermogen. De industriële kruiskoppelingkoppeling is ontworpen om zware gewichten te dragen en nominale koppels van 0,15 tot 1000 kN·m over te brengen en schittert in kruiskoppelingsystemen voor zware machines. In deze opstellingen zijn consistente prestaties onder extreme belastingen een kwestie van maken of breken, en deze koppeling presteert keer op keer.

Als het gaat om de efficiëntie van de krachtoverbrenging, zijn ze moeilijk te verslaan. Met een rendement tot 98,6% houdt de SWC-kruiskoppeling voor zwaar gebruik het energieverlies laag. Dat maakt het tot een efficiënte kruiskoppelingkoppeling voor grote vermogenstransmissie in industriële toepassingen met hoog vermogen, en na verloop van tijd leidt die efficiëntie tot echte kostenbesparingen.

Tenslotte besparen ze energie en zijn ze stil. Als energiebesparende kruiskoppelingsoplossingen verminderen ze het elektriciteitsverbruik en werken ze op slechts 30-40 dB(A). Deze geluidsarme kruiskoppeling is perfect voor industriële locaties waar lawaai een probleem is: u krijgt alle betrouwbaarheid die u nodig heeft, zonder de luide werking.

Werkprincipe

Universele koppelingen – de meeste mensen noemen ze kruiskoppelingkoppelingen – werken op een eenvoudig maar effectief mechanisch idee: ze verplaatsen koppel en rotatiebeweging tussen twee assen die niet perfect op één lijn liggen, en behandelen hoekige, axiale en radiale verkeerde uitlijningen zonder een slag over te slaan. Neem bijvoorbeeld de SWC cardanas-kruiskoppeling van Raydafon: dit is een prachtig voorbeeld van dit principe. Het maakt gebruik van een kruisvormig draaipunt (we noemen het vaak een spin) om de jukken op elke as te verbinden, zodat de krachtoverdracht soepel verloopt, zelfs in drukke industriële opstellingen.

De kern van hoe het werkt is het kruisscharnier: het laat de jukken onafhankelijk roteren, waardoor askantelingen tot 25 graden worden gecompenseerd, terwijl de koppelafgifte consistent blijft. Deze kruiskoppelingkoppeling met hoog koppel beperkt ook de rotatiesnelheidsveranderingen tot een minimum, vooral als het een ontwerp met dubbele verbinding is, en is dus perfect voor klussen waarbij een betrouwbare, robuuste kruiskoppeling nodig is voor walserijwerkzaamheden. En bij de SWC-serie van Raydafon hebben we een geïntegreerd vorkkopontwerp toegevoegd om dit mechanisme nog beter te maken: het rekent af met problemen zoals het loskomen van bouten, verhoogt de structurele sterkte met 30%-50% en helpt het langer mee te gaan op plekken met hoge spanning.

Dit principe ondersteunt ook een groot draagvermogen. De koppeling kan nominale koppels aan van 0,15 tot 1000 kN·m, met draaidiameters tussen φ58 en φ620. Daarom is de duurzame SWC cardanaskoppeling in hef- en materiaaltransportapparatuur zo'n solide keuze voor zware werkzaamheden. Bovendien bereikt de industriële kruiskoppelingkoppeling een transmissie-efficiëntie tot 98,6%, waardoor het energieverbruik in kruiskoppelingsystemen voor zware machines wordt verminderd.

Bovendien beschikt de SWC-kruiskoppeling voor zwaar gebruik van Raydafon over kenmerken die aansluiten bij de focus van het principe op een soepele werking: de transmissie blijft stabiel en het geluid blijft tussen de 30 en 40 dB(A). Dat maakt het tot een efficiënte kruiskoppelingkoppeling voor grote vermogensoverbrenging, en een uiterst energiebesparende kruiskoppelingkoppelingsoplossing voor industriële installaties met hoog vermogen. Al met al houdt deze geluidsarme kruiskoppeling alles stil, zodat hij uitstekend werkt op plaatsen waar lawaai een probleem is, zonder dat dit ten koste gaat van de betrouwbaarheid.

Klantrecensies

⭐⭐⭐⭐⭐ Li Jun, senior ingenieur, Jiangsu Power Equipment Co., Ltd.

We gebruiken de SWC-BF standaard flexibele flenstype universele koppeling van Raydafon nu al een paar maanden en deze presteert uitstekend. Wat het meest opvalt is de flexibiliteit van deze koppeling; het heeft onze machines veel betrouwbaarder gemaakt, vooral als het gaat om het compenseren van een verkeerde uitlijning van de as. De installatie ervan verliep soepel, er waren geen lastige stappen, en de laskwaliteit ziet er ook solide uit; het geeft ons absoluut de zekerheid dat het lang meegaat. Voor de prijs is het echt een goede prijs, en als je in de zware machine-industrie werkt, zou ik deze universele universele flenskoppeling absoluut aanbevelen.

⭐⭐⭐⭐⭐ John Davis, werktuigbouwkundig ingenieur, Manchester Engineering Ltd., VK

In onze fabriek in Manchester hebben we een oude koppeling vervangen door de SWC-BF standaard flexibele flenstype universele koppeling van Raydafon, en het verschil was meteen duidelijk. Deze universele koppeling brengt het vermogen soepel en efficiënt over, zelfs als we hem onder zware omstandigheden gebruiken – hij laat nooit los. De flexibiliteit in combinatie met het robuuste ontwerp zorgt ervoor dat onze machines probleemloos blijven draaien. Bovendien kreeg Raydafon de levering snel bij ons en was hun klantenservice van topklasse, waardoor de hele aankoopervaring veel beter werd. Beveel deze betrouwbare universele flexibele flenskoppeling ten zeerste aan!

⭐⭐⭐⭐⭐ Matteo Rossi, Operations Manager, Milan Industrial Solutions, Italië

We waren op zoek naar een universele koppeling die goed met uitlijnfouten om kon gaan, en zo vonden we de SWC-BF standaard flexibele flenstype universele koppeling van Raydafon. We gebruiken het nu een paar weken en ik kan met zekerheid zeggen dat het aan al onze eisen voldoet. Het installeren was eenvoudig, zonder extra gedoe, en zelfs onder uitdagende omstandigheden houdt het stand. De kwaliteit is uitstekend voor de prijs – absoluut een slimme investering voor onze machines. Ik ben erg blij met zowel het product als de service die Raydafon ons heeft gegeven.

Over Raydafon

Raydafon is niet zomaar een fabrikant; we zijn een toonaangevende leverancier van hoogwaardige transmissiecomponenten en industriële machineoplossingen, en we hebben diepgaande expertise in producten zoals de SWC cardanas-kruiskoppeling. We zijn begonnen met innovatie en kwaliteit als kern, en in de loop van de tijd hebben we ons assortiment uitgebreid met versnellingsbakken, aandrijfassen, hydraulische cilinders, katrollen en geavanceerde werktuigmachines, allemaal gebouwd om te voldoen aan de zware eisen van de landbouw- en zware industrie. Onze kruiskoppelingsoplossingen met hoog koppel zijn met zorg vervaardigd en zorgen ervoor dat de koppeloverdracht soepel verloopt en verkeerde uitlijningen goed worden afgehandeld. Het zijn absolute must-haves voor klanten die een betrouwbare, robuuste kruiskoppeling nodig hebben voor walserijwerkzaamheden.

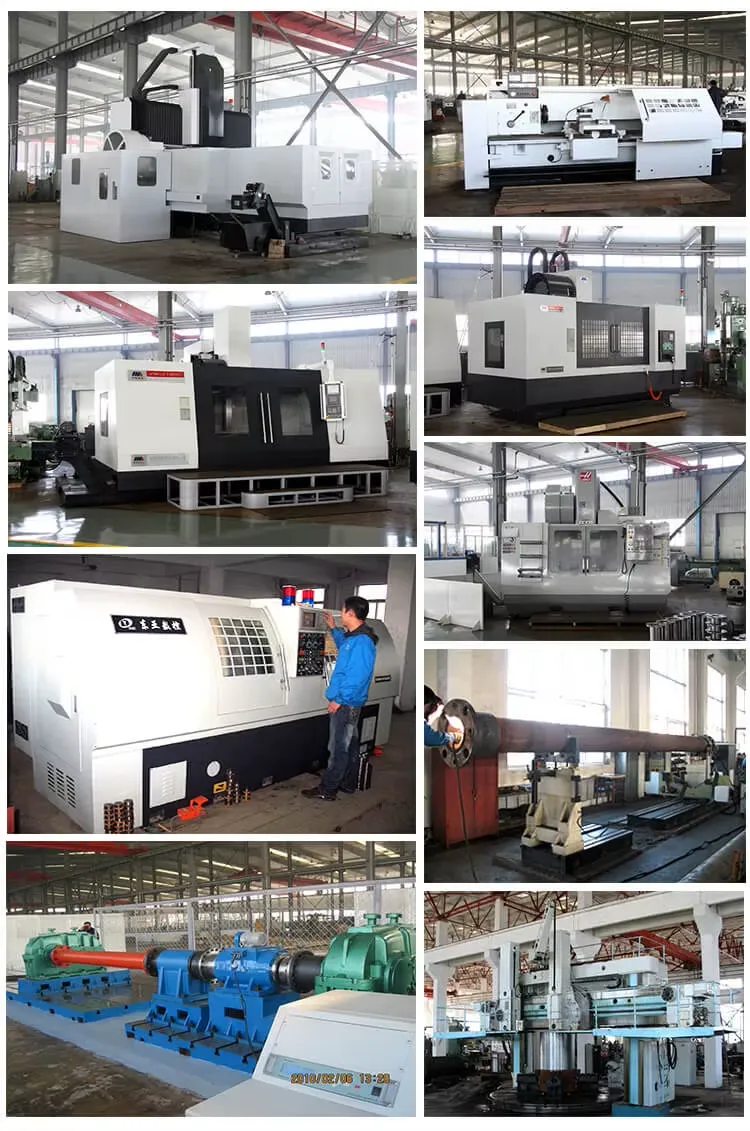

Onze productiefaciliteiten zijn state-of-the-art: we beschikken over CNC-werkplaatsen, slijp- en warmtebehandelingsapparatuur en 3D-meetsystemen. We houden ons aan strikte normen zoals ISO9001/TS16949, dus elke industriële kruiskoppelingkoppeling die we maken is nauwkeurig en gebouwd om lang mee te gaan. Neem bijvoorbeeld onze duurzame SWC-kruiskoppelingskoppeling in hef- en materiaaltransportapparatuur: deze is geoptimaliseerd voor plaatsen waar veel draagvermogen nodig is. En onze SWC heavy-duty kruiskoppeling? Het lost problemen op in kruiskoppelingsystemen voor zware machines, waarbij stabiel blijven onder extreme omstandigheden niet onderhandelbaar is.

We hebben ook een groot mondiaal bereik: 80% van onze producten wordt geëxporteerd naar markten als de VS, Duitsland, Japan, Italië, Maleisië, Australië en het Midden-Oosten. We hebben een sterk netwerk in China, Zuid-Korea, Groot-Brittannië, Singapore, de VS en Spanje, waardoor we op maat gemaakte, efficiënte kruiskoppelingkoppelingen kunnen creëren voor opties voor grote vermogenstransmissie. Deze zijn afgestemd op specifieke behoeften, zoals onze energiebesparende kruiskoppelingsoplossingen die een transmissie-efficiëntie tot 98,6% bereiken, waardoor het energieverbruik in installaties met hoog vermogen wordt verminderd.

Duurzaamheid en klantgerichte innovatie zijn voor ons belangrijk. Daarom bieden wij geluidsarme kruiskoppelingskoppelingen die het geluid tussen de 30 en 40 dB(A) houden – perfect voor industriële plekken waar lawaai een probleem is. En we ondersteunen alles met volledige after-salesondersteuning. Onze toewijding om de dingen goed te doen, maakt Raydafon tot een betrouwbare partner in de transmissie-industrie, die professionals helpt de beste prestaties en betrouwbaarheid uit hun apparatuur te halen.
