Raydafon maakt op maat gemaakte kunststof tandwielen van POM en nylon in zijn eigen fabriek in Ningbo, China. Standaard gereedschap omvat module M0.1–M2.0, boringen van Ø1,40 mm tot Ø3,05 mm, buitendiameters Ø10–Ø50 mm (tot Ø120 mm bij aangepast gereedschap) en vlakbreedtes 2,0–10,0 mm, met een werktemperatuurbereik van −30 °C tot +100 °C. Omdat de tandvorm in de spuitgietmatrijs wordt geproduceerd in plaats van te worden gesneden, blijven de spiraalhoek en het profiel consistent over de hele batch, en lopen de tandwielen zelfsmerend en stil. Het gemeten geluid is ongeveer 20% lager dan bij vergelijkbare tandwieloverbrengingen in dezelfde toepassing. Er zijn met glas gevulde kwaliteiten beschikbaar waar een hoger koppel of een hogere stijfheid nodig is, en machinaal bewerkte plastic of metalen tandwielen worden vermeld waar gegoten plastic niet aan de eisen kan voldoen. Stuur binnen 24 uur uw tekening of monstergegevens voor een gereedschapscontrole en offerte.

Kunststof spiraalvormige tandwielen — POM en nylon, M0.1 tot M2.0

Spuitgegoten tandwielen voor kleine aandrijvingen die een rustige loop, geen smering en een laag gewicht nodig hebben. Standaard gereedschap omvat modules M0.1–M2.0, boringen van Ø1,40 tot Ø3,05 mm, buitendiameters Ø10–Ø50 mm en vlakbreedtes 2,0–10,0 mm, met gegoten tandgeometrie in plaats van gesneden tanden - zodat tand-op-tand consistentie over de hele batch behouden blijft.

  • M0.1–M2.0Standaard modulebereik
  • Ø1,40–3,05Standaard boringbereik
  • Ø10–50Buitendiameterbereik (mm)
  • −30 tot +100Werktemperatuur (°C)

Fabrikant van kunststof spiraalvormige tandwielen in China - aangepaste POM- en nylon spiraalvormige tandwielen

Raydafon vormt plastic spiraalvormige tandwielen in zijn eigen fabriek in Ningbo, China, voor OEM's die een stille, zelfsmerende tandwiel nodig hebben in plaats van een gesneden stalen tandwiel. De tandwieltanden worden in de spuitgietmatrijs gevormd, zodat de helixhoek, het profiel en de boringpositie door het gereedschap worden vastgelegd in plaats van door een latere bewerkingsstap. Daarom blijft de tandvorm van batch tot batch consistent en dalen de kosten per eenheid zodra het gereedschap draait. Typische kopers zijn bouwers van kleine machines, fabrikanten van medische en laboratoriumapparatuur, fabrikanten van apparaten en pompen, en iedereen die een gesmeerd metalen tandwielpaar vervangt door een onderhoudsvrij plastic exemplaar.

Standaard gereedschap is de snelste en goedkoopste route: stuur de module, aantal tanden, helixhoek, boring en vlakbreedte, en als de mal bestaat, citeren we uit voorraadgereedschap. Waar de geometrie nieuw is, bouwen wij het gereedschap en vormen we naar uw tekening. Gerelateerde producten uit dezelfde werkplaats zijn onder meer despiraalvormig tandwielbereik in metaal voor een hoger koppel, het volledigekunststof tandwiellijn in spoor-, worm- en interne vormen, entandwielenals uw schijf geen spiraalvormige overlap nodig heeft.

Specificaties

  • ProducttypeSpiraalvormig tandwiel (spuitgegoten)
  • StandaardmoduleM0.1 – M2.0
  • MateriaalPolyacetaal (POM) / Nylon, glasgevulde kwaliteiten op aanvraag
  • Standaard boringØ1,40 / Ø1,90 / Ø2,05 / Ø2,40 / Ø2,55 / Ø2,90 / Ø3,05 mm
  • BuitendiameterØ10,0 – Ø50,0 mm, tot Ø120 mm op maatgereedschap
  • Gezichtsbreedte (L)2,0 – 10,0 mm
  • Werktemperatuur−30 °C tot +100 °C
  • SmeringZelfsmerend, geen vet nodig bij normaal gebruik
  • MaatwerkModule naar M3.0, aantal tanden, spiraalhoek, boring, naaf, spiebaan, kleur

Standaardspecificatie. Boring, buitendiameter en gezichtsbreedte zijn flexibel binnen de weergegeven bereiken. Vertel ons de waarden die u nodig heeft.

Type Module Materiaal Boring Buitendiameter Gezichtsbreedte (L)
Spiraalvormig tandwiel M0.1 – M2.0 Polyacetaal (POM) / Nylon Ø1,40 / Ø1,90 / Ø2,05 / Ø2,40 / Ø2,55 / Ø2,90 / Ø3,05 mm (flexibel) Ø10,0 – Ø50,0 mm (flexibel) 2,0 – 10,0 mm (flexibel)

Tolerantie en capaciteit:gegoten plastic tandwielen hebben een bredere tolerantieband dan gesneden metalen tandwielen, en de exacte cijfers zijn afhankelijk van de module, wanddikte en materiaalkwaliteit. Geef in de offertefase de speling en hartafstandstolerantie aan die uw montage nodig heeft. Wij zullen bevestigen wat het gereedschap kan bevatten, of een snijtandwiel aanbevelen als kunststof hier niet aan kan voldoen.

POM of Nylon: het juiste materiaal kiezen

Polyacetaal (POM)

De standaardkeuze voor kleine precisietandwielen. Lage wrijving, hoge stijfheid en zeer stabiele afmetingen onder vocht, waardoor de hartafstand en speling voorspelbaar blijven. Het beste voor continu draaiende aandrijvingen en voor assemblages waarbij de tandwielen maandenlang tolerantie moeten behouden.

Nylon (PA)

Sterker en slagtoleranter dan POM, met betere demping van schokken en trillingen, maar absorbeert vocht en verandert enigszins van afmeting als de luchtvochtigheid toeneemt. Geschikt voor intermitterende, schokbelaste of trillingsgevoelige aandrijvingen in plaats van positionering met nauwe toleranties.

Met glas gevulde kwaliteiten

Het toevoegen van glasvezel verhoogt de sterkte en stijfheid voor een hoger koppel, en verbetert de kruipweerstand bij hogere temperaturen, maar verhoogt de schimmelslijtage en vermindert de natuurlijke demping enigszins. Wij zullen u adviseren over de kwaliteit en de verwachte levensduur voor uw taak.

Als uw koppelvereiste groter is dan wat gegoten plastic kan dragen, is het eerlijke antwoord een gesneden tandwiel - zie onzetandwielen spiraalvormig tandwielbereik in metaal. Wij citeren liever het juiste onderdeel dan dat we een plastic tandwiel verkopen dat het niet doet.

Productdetail

De onderstaande foto's tonen onze gegoten kunststof tandwielen: tandvorm, naaf- en boringafwerking en de gemonteerde tandwielset.

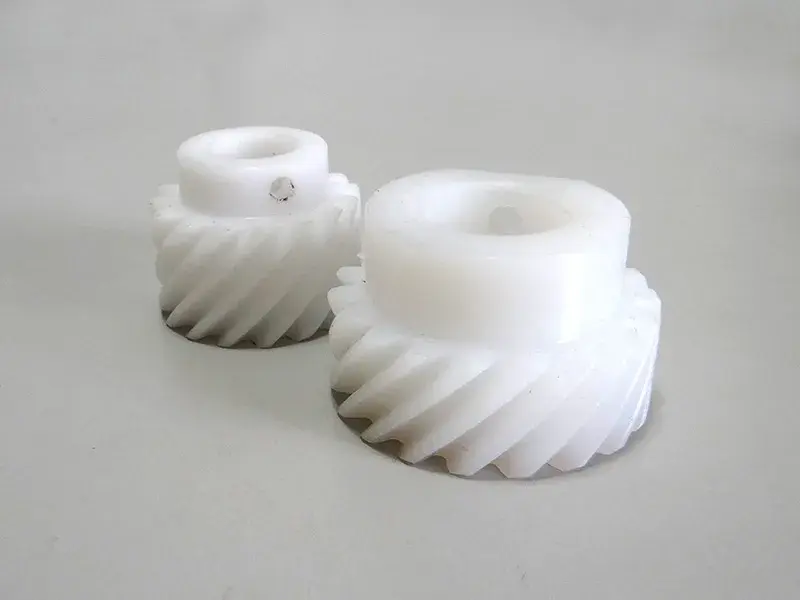

Injection moulded plastic helical gear showing helix angle, tooth form and bore
Gegoten kunststof spiraalvormig tandwiel - spiraalhoek, tandvorm en afgewerkte boring.

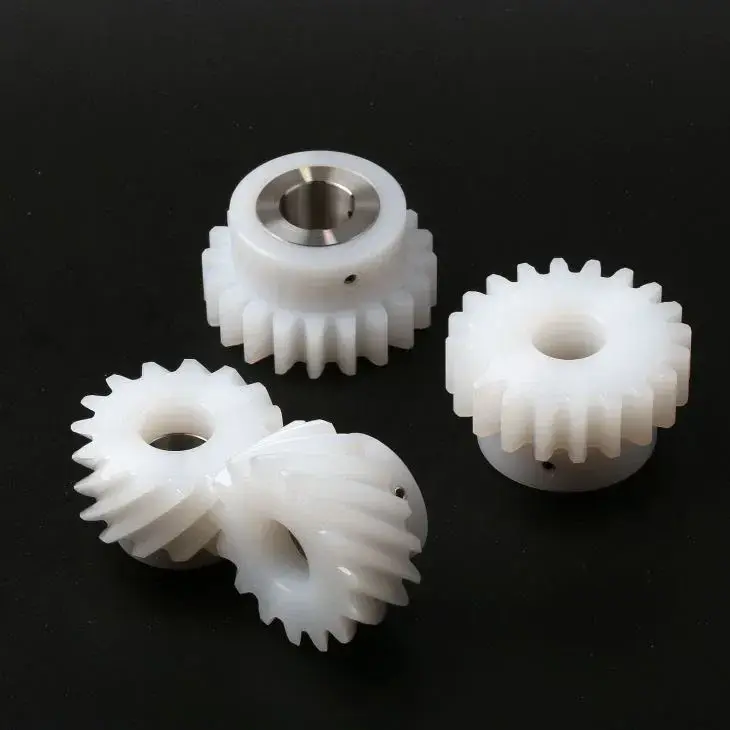

Plastic helical gear product photo showing POM gear with hub and standard bore sizes
Standaard POM-spiraaltandwiel met naaf en precisieboring.

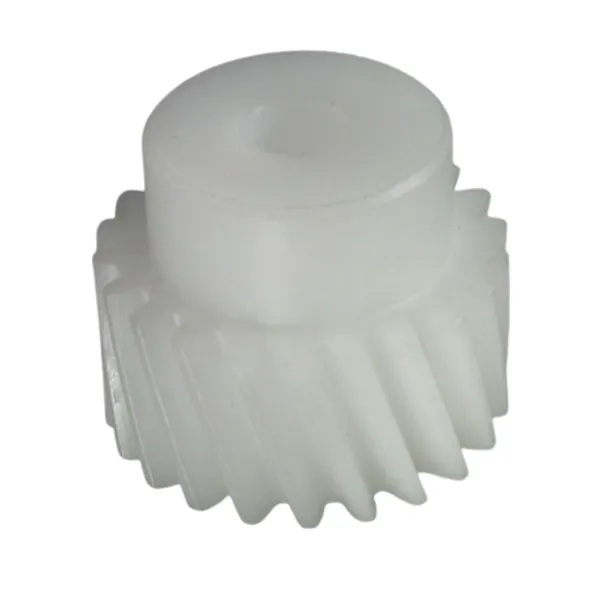

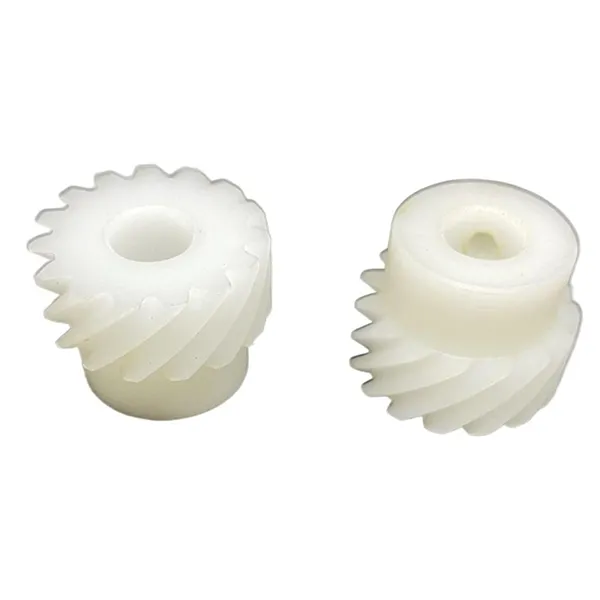

Plastic helical gear set assembled in a small drive application
Kunststof tandwielset gemonteerd in een kleine aandrijving.

Belangrijkste voordelen

  1. 01

    Zelfsmerend

    POM en nylon lopen tegen elkaar aan of tegen staal zonder olie- of vetfilm, waardoor een tandwielkast die voorheen een smeerkamer, afdichtingen en een service-interval nodig had onderhoudsvrij gebouwd kan worden.

  2. 02

    Stille transmissie

    De helix-overlap van een spiraalvormige tand grijpt geleidelijk aan in plaats van met een enkele impact, en het polymeer zelf dempt trillingen - het gemeten geluid op onze tandwielen ligt ongeveer 20% lager dan gelijkwaardige tandwieloverbrengingen in dezelfde toepassing.

  3. 03

    Lager heen en weer bewegend gewicht

    Gegoten kunststof is veel lichter dan staal of messing, waardoor de traagheid van de aangedreven onderdelen afneemt. Dat is van belang bij handgereedschap, draagbare instrumenten, kleine positioneringsmechanismen en andere gewichtsgevoelige producten.

  4. 04

    Corrosie- en chemische bestendigheid

    Technische kunststoffen roesten niet en zijn bestand tegen de meeste zuren, logen, schoonmaakmiddelen en schoonmaakmiddelen die in contact komen met voedsel, zodat de tandwielen kunnen draaien in vochtige, vervaagde of licht corrosieve omgevingen waar een metalen tandwiel moet worden geplateerd.

  5. 05

    Consistente gegoten geometrie

    De tandvorm komt uit de matrijsholte, dus elk onderdeel in de batch is in wezen identiek: geen slijtage van de frees, geen profielvariatie van run tot run en veel minder inspectie-inspanningen voor u.

  6. 06

    Fabrieksdirecte prijs

    Gereedschap, gietwerk en inspectie gebeuren allemaal onder één dak, zonder handelsmarge ertussen. De eenheidsprijs wordt bepaald door de gereedschapsfase, niet door een middenlaag.

Hoe een spiraalvormig tandwiel koppel overbrengt

De tanden van een tandwiel raken de bijpassende tanden allemaal tegelijk. De tanden van een spiraalvormig tandwiel zijn onder een hoek ten opzichte van de as geplaatst, zodat het contact aan het ene uiteinde van de tand begint en naar het andere uiteinde gaat, zoals een ritssluiting sluit. De belasting wordt daarom geleidelijk opgebouwd in plaats van als een impact aan te komen, wat de belangrijkste reden is dat een spiraalvormig paar soepeler en stiller loopt dan een sporenpaar bij dezelfde snelheid en belasting.

Het tweede effect is het delen van de belasting. Omdat langs die diagonale lijn op elk moment meerdere tanden contact maken, wordt de kracht die nodig is om een ​​bepaald koppel over te brengen, verspreid over een groter gebied van de tandflank, waardoor de lokale contactdruk lager is en de oppervlakteslijtage langzamer. Eén enkele plastic tand die de hele last draagt, zou vervormen; een stel tanden dat dit deelt, doet dat niet - en dat is precies de reden waarom de spiraalvormige geometrie geschikt is voor relatief zachte materialen zoals POM en nylon.

Spiraalvormige tanden veroorzaken ook een axiale drukbelasting langs de as, dus de lagers of drukringen op de as moeten deze kunnen opnemen. Dat is het enige ontwerppunt dat de moeite waard is om te controleren voordat u een spiraalvormig tandwiel specificeert in plaats van een tandwiel: de tandoverlap zorgt voor rust en verdeling van de belasting, maar geeft een extra axiale kracht door aan de rest van het geheel.

Toepassingen

  • Kleine motorreductorenStille reductiefasen
  • Medische en laboratoriumapparatuurSchone, smeermiddelvrije aandrijvingen
  • Apparatuur voor eten en drinkenAfwasbare, chemisch bestendige onderdelen
  • Kantoor- en huishoudelijke apparatenGeluidsarme bediening en timers
  • Auto-accessoiresSpiegels, stoelen, grendels, kleine actuatoren
  • Instrumentatie en roboticaLichte positioneringsaandrijvingen met lage traagheid
  • Verkoop- en uitgifteautomatenZelfsmerende mechanismen met lange levensduur
  • Pompen & kleppenNiet-roestende interne versnelling

Staat uw toepassing er niet bij, stuur dan de tekening of het proefonderdeel mee. In de meeste gevallen kunnen we aan de hand van de module, boring en spiraalhoek bevestigen of standaard gereedschap past of dat er een nieuwe mal nodig is.

Veelgestelde vragen voor kopers

  • Zijn deze tandwielen gegoten of machinaal vervaardigd uit een plastic staaf?Ze zijn spuitgegoten in stalen gereedschappen, waardoor de tandgeometrie voor de hele batch identiek blijft en de kosten per eenheid dalen. Bewerkte kunststof tandwielen zijn beschikbaar voor prototypes en zeer lage volumes.
  • Wat is het maximale koppel dat een kunststof tandwiel kan dragen?Het hangt af van de module, de breedte van het gezicht, het aantal tanden en de materiaalkwaliteit, daarom publiceren we geen enkel cijfer. Stuur het koppel, de snelheid en de inschakelduur en we zullen een module en materiaal aanbevelen, of u vertellen of de taak in plaats daarvan een metalen tandwiel nodig heeft.
  • Moet ik het tandwiel smeren?Nee in normale dienst. POM en nylon zijn zelfsmerend. Voor continu gebruik op hoge snelheid of onder hoge belasting kan een kleine hoeveelheid compatibel vet de levensduur verlengen, en we zullen dit tijdens de offertefase zeggen als uw taak dit nodig heeft.
  • Welke toleranties kunt u aanhouden op de boring en tandvorm?Gegoten onderdelen hebben een bredere band dan gesneden tandwielen. Vertel ons de hartafstand en spelingstolerantie die uw assemblage nodig heeft en wij zullen bevestigen of het gereedschap hieraan kan voldoen, of een machinaal bewerkt onderdeel citeren als dit niet mogelijk is.
  • Wat zijn de gereedschapskosten en de doorlooptijd voor een op maat gemaakte uitrusting?De gereedschapskosten zijn afhankelijk van de module, het aantal holtes en de tandwielgrootte; grotere modules en gereedschappen met meerdere holtes kosten meer. Zodra de tekening is goedgekeurd, bevestigen we de doorlooptijd van het gereedschap en het monsterschema met de offerte, normaal gesproken binnen 24 uur na ontvangst van de tekening.
  • Kunt u een voorbeeldonderdeel matchen dat we al gebruiken?Ja. Stuur een monster of een maattekening - module, aantal tanden, helixhoek, boring, vlakbreedte en materiaal. We zullen bevestigen of het overeenkomt met bestaand gereedschap of een nieuwe mal nodig heeft, en hoe dan ook citeren.

Gerelateerde producten en verdere lectuur

Vraag een offerte voor kunststof spiraalvormige tandwielen aan

Stuur uw tekening of monsterdetails - module, aantal tanden, helixhoek, boring, gezichtsbreedte, materiaal en hoeveelheid. Wij bevestigen of standaardgereedschap past of dat er een nieuwe mal nodig is, en antwoorden binnen 24 uur met prijs en levertijd.

Stuur nu een aanvraag

* Genoemde cijfers (geluidsreductie, temperatuurbereik, module- en boringbereiken) hebben betrekking op standaard gereedschap en normale bedrijfsomstandigheden. Bevestig de definitieve tekening en materiaalkwaliteit voordat u bestelt.
