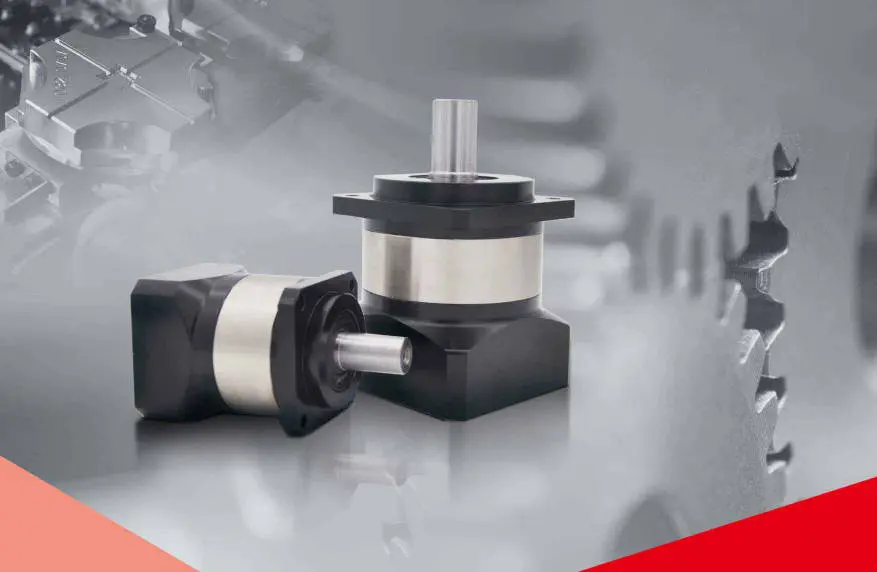

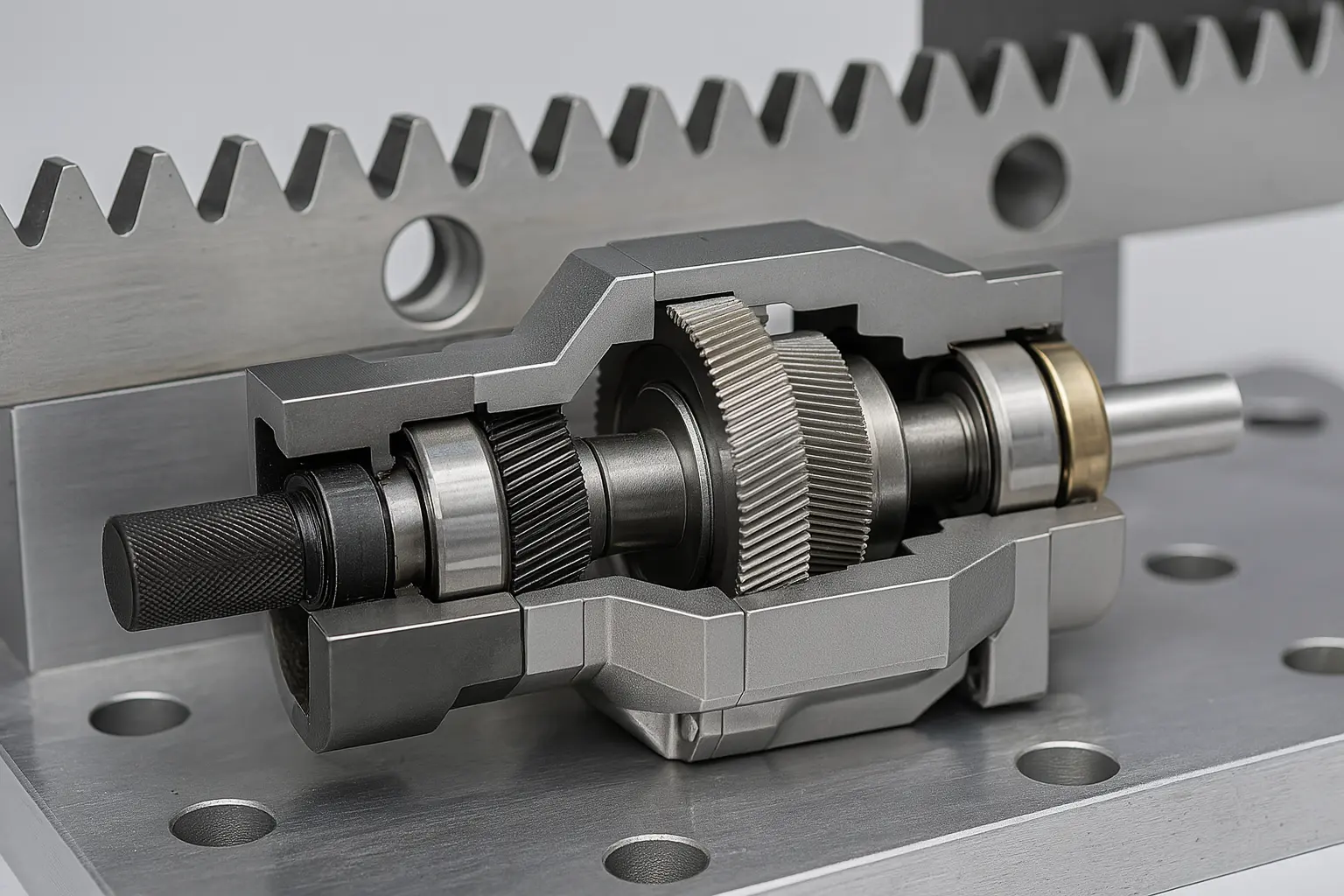

Planetaire versnellingsbak

Raydafon, China's hoogwaardige reducer fabrieksdirect aanbod, als betrouwbare fabrikant en leverancier, bieden we planetaire reducers stabiele prestaties, compacte structuur en redelijke prijs, geschikt voor automatiseringsapparatuur, transmissiesysteem met hoge lading en een precisiecontroleveld, om te voldoen aan de binnenlandse en buitenlandse klanten 'inkoopbehoeften voor een hoog koppel-, lang leven en hoge levenslang.

Raydafon Planetary Reducer hanteert de stalen staalstructuur van hoge sterkte, de tandwiel is gekarboriseerd en geblust en precisiedood, de hardheid van het tandoppervlak bereikt HRC60 ± 2, de vermoeidheidsweerstand is sterk en de belastingdragende capaciteit is veel hoger dan het traditionele versnellingsreductiemechanisme. Het interne drie-tanden symmetrische meshing-ontwerp wordt aangenomen, de transmissie-efficiëntie kan meer dan 95%bereiken, de bewerking is stabiel, de ruis is laag en de koppeloutput is uniform. Het is met name geschikt voor servosystemen, elektrische cilinders, industriële robots, mobiele chassis met wielen, transmissielijnen en liftapparatuur, enz., Die hoge vereisten hebben voor precisie en vermogensrespons.

RaydafonPlanetaire versnellingsbakBiedt eenstadium-, tweetraps- en drie-fasen structurele combinaties, met snelheidsverhoudingen die 3: 1 ~ 200: 1 bedekken, en kan de selectie van het uitgangskoppel en reductieverhouding uitbreiden; Uitgangsformulieren zijn onder meer sleutelas, spline-as, flenstype en aangepaste niet-standaard interface om te voldoen aan de installatievereisten van verschillende apparatuur. Alle producten van het bedrijf zijn geslaagd voor dynamische balanceringstest en concentriciteitstest om te zorgen voor een snelle werking zonder schudden en warmte, waardoor de algehele stabiliteit van de apparatuur aanzienlijk wordt verbeterd.

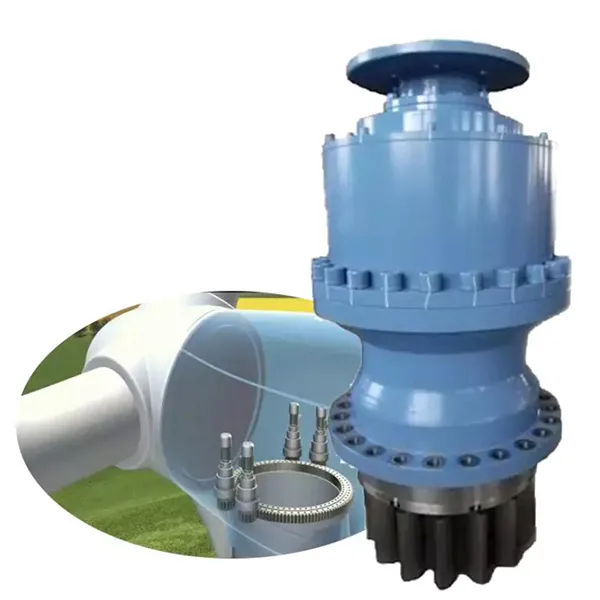

De planetaire reductiemiddelen geproduceerd door Raydafon zijn veel gebruikt in geautomatiseerde assemblagelijnen, verpakkingsmachines, CNC -apparatuur, transportapparatuur, engineering crawler chassis, windenergie -besturingssystemen en andere velden. Ze hebben uitstekende prestaties in duurzaamheid, aanpassingsvermogen en prijsconcurrentievermogen en worden goed ontvangen door binnenlandse en buitenlandse klanten. Of u nu een integrator, een complete machinefabrikant of een onderhoudsserviceprovider bent, wij kunnen u kosteneffectieve transmissie-oplossingen en stabiele aanbodondersteuning bieden.

Hoe een planetaire versnellingsbak werkt

De basisstructuur van een planetaire reducer bestaat uit drie belangrijke onderdelen: het centrale zonnestraal (rondsel aan het ingangseinde), de planetaire versnellingset draait eromheen en de binnenste tandwielring rond de buitenkant gewikkeld. Het vermogen wordt overgedragen van de motor, waarbij eerst het zonnestraal bestuurt om te roteren, en vervolgens drijft de zonnestraal meerdere planetaire tandwielen aan om te roteren. Deze planetaire versnellingen roteren terwijl ze rond het zonnestraal draaien en uiteindelijk het vermogen overbrengen naar de uitgangsas door de planetaire drager die op hen is vastgesteld.

Met deze methode "multi-tanden meshing" kan de kracht worden gedeeld met meerdere versnellingen, die niet alleen een soepele output en lage ruis heeft, maar ook een sterkere belastingdragende capaciteit heeft dan gewone versnellingsstructuren. De planetaire reductoren van Raydafon kunnen een hoger koppel uitvoeren onder dezelfde volumecondities, met een compacte structuur, geschikt voor apparatuur met beperkte installatieruimte maar hoge transmissieprestatievereisten, zoals servosystemen, geautomatiseerde robotarmen, crawler drive -modules, verpakkingsmachines, enz.

De transmissieverhouding van een planetaire reducer is afhankelijk van de overbrengingsverhouding en het aantal fasen. Over het algemeen kan een enkele fase 310: 1 bereiken, een tweetrap kan worden uitgebreid tot 20100: 1, en zelfs een drie-fase combinatie kan worden gemaakt voor werkomstandigheden die een grotere reductieverhouding vereisen. Raydafon biedt een standaardsnelheidsratio -structuur en ondersteunt aangepaste cascadecombinatie, waarbij de uitvoersnelheid en het koppelbereik worden vastgesteld op basis van de behoeften van de klant.

Omdat de interne planetaire uitrusting constant de krachtpositie tijdens de rotatie verandert, draagt de versnelling gelijkmatig en heeft de hele machine een langere levensduur. Bovendien gebruiken we verharde legeringsstalen tandwielen, precisielagers en lage terugslag -montagestandaarden, waardoor de reductiemiddel niet alleen stabiel is in de uitgang, maar ook veel in positioneringsnauwkeurigheid, geschikt voor herhaalde start en stop, vooruit en achteruit en lage traagheidslaadomstandigheden.

De kernvoordelen van planetaire reducers zijn hoog rendement, hoge koppeldichtheid, kleine omvang en goede concentriciteitscontrole. Raydafon heeft volwassen oplossingen in het ontwerpen van versnellingsset, smeersysteem, uitvoerflens matching, enz., Die de werkelijke behoeften van verschillende industriële systemen kunnen dekken. Als u de optimalisatie van het transmissiesysteem evalueert, kunnen we snel de juiste model- en structuurcombinatie matchen volgens de motorparameters en belastingsvereisten die u biedt. Welkom om de selectie te raadplegen.

Hoe de overbrengingsverhouding van planetaire versnellingsbak te berekenen

Bij het gebruik of selecteren van een planetaire reducer is de berekening van de transmissieverhouding (reductieverhouding) een eenvoudige en kritieke stap. De transmissieverhouding bepaalt de snelheid en het koppel van de uitgangsas en heeft een directe impact op de bedrijfsefficiëntie van de apparatuur en de lading matching. Bij het ontwerpen van een planetair reductiesysteem zal Raydafon overeenkomen met de juiste snelheidsverhoudingsstructuur volgens de werkelijke behoeften om stabiel en efficiënt gebruik te garanderen.

De formule voor het berekenen van de transmissieverhouding van een planetaire reducer is eigenlijk niet ingewikkeld. De meest voorkomende structuur is dat de zonnestraal actief is, de binnenring is vastgesteld en de planeetdrager wordt uitgeschakeld. Onder deze structuur is de formule voor het berekenen van de transmissieverhouding:

Transmissieverhouding I = 1 + (ZR / ZS)

Waar:

ZR is het aantal tanden op de binnenring

ZS is het aantal tanden op de zonnestraal

Voor een eenvoudig voorbeeld: als het aantal tanden op het zonnestraal 20 is en het aantal tanden op de binnenring 60 is, dan is de transmissieverhouding:

I = 1 + (60 ÷ 20) = 1 + 3 = 4

Dat wil zeggen, de motor roteert 4 keer, de uitgangsas roteert 1 keer en de reductieverhouding is 4: 1.

In de planetaire reducers ontworpen door Raydafon, omvat de veelgebruikte transmissieverhouding een bereik van 3: 1 tot 100: 1, dat wordt bereikt door een combinatie van enkele fase, tweetraps of drie fasen structuren.

Structuur met één podium meestal is de snelheidsverhouding 3 ~ 10

Tweetraps structuursnelheid verhouding is 15 ~ 100

Drie-fase structuur geschikt voor zwaar lading lage snelheids gelegenheden die een grotere reductieverhouding vereisen

Naast het berekenen van de snelheidsverhouding, is het ook belangrijk op te merken dat planetaire groepen van verschillende niveaus de interne wrijving zullen opstellen, wat een kleine impact op de efficiëntie zal hebben. Daarom, in het uitgangspunt dat de snelheidsverhouding het toelaat, probeer dan een efficiëntere combinatie op laag niveau te kiezen.

Raydafon kan een redelijke transmissieverhouding en structureel niveau aanbevelen op basis van de motorsnelheid, uitvoersnelheidvereisten, laadkoppel en andere gegevens die door de klant worden verstrekt, en parametertekeningen en selectiesuggesties bieden om u te helpen fouten te voorkomen in de vroege fase van de selectie en een betrouwbare werking van de apparatuur te garanderen. Als u niet zeker bent van de berekening van de transmissieverhouding, kunt u ook rechtstreeks contact met ons opnemen en we zullen helpen bij het berekenen en matchen van het juiste model.
