PGA-serie planetaire tandwielkast met vijzelaandrijving voor voermengwagen
  • PGA-serie planetaire tandwielkast met vijzelaandrijving voor voermengwagenPGA-serie planetaire tandwielkast met vijzelaandrijving voor voermengwagen
  • PGA-serie planetaire tandwielkast met vijzelaandrijving voor voermengwagenPGA-serie planetaire tandwielkast met vijzelaandrijving voor voermengwagen

PGA-serie planetaire tandwielkast met vijzelaandrijving voor voermengwagen

PGA-serie planetaire tandwielkasten met vijzelaandrijving zijn gebouwd voor TMR voermengwagens en dieetvoeders, aangedreven door een 540 tpm tractoraftakas. Het continue koppel loopt van 3.810 N·m (PGA-502) tot 42.000 N·m (PGA-4203/4204), met verhoudingen van 11,1:1 tot 662,8:1 en standaard 1"3/8 Z6 of 1"3/4 Z20 ingangsspieën. Tandwielen en assen zijn van hoogwaardig gelegeerd staal, gasgecarboneerd tot een tandoppervlakhardheid van ongeveer HRC58; de gietijzeren behuizing uit één stuk maakt gebruik van dubbele afdichting tot IP65 voor stof, slib en spoelwater. Gefabriceerd door Raydafon in zijn eigen ISO 9001-werkplaats in Ningbo, China, voor OEM-mengerbouwers en als vervangingseenheid voor boerderijen en dealers. Aangepaste verhoudingen, uitgangsflenzen en montagevlakken op tekening. Stuur uw mixermodel of tekening binnen 24 uur voor een bevestigde selectie en offerte.

PGA-serie planetaire tandwielkast met vijzelaandrijving voor voermengwagen

Een door de aftakas aangedreven planetaire reductiekast met 540 tpm voor TMR-mengers en voervoedermachines, die een continu koppel van 3.810–42.000 N·m levert met verhoudingen van 11,1:1 tot 662,8:1. Gietijzeren behuizing, vertanding van gecarbureerd gelegeerd staal, dubbele afdichting en IP65-bescherming voor dagelijks werk in stof, modder en spoelwater.

  • 3.810–42.000Continu koppel (N·m)
  • 11.1:1–662.8:1Beschikbare verhoudingen
  • 540 tpmNominale ingangssnelheid
  • IP65Bescherming tegen stof en water

PGA-serie planetaire tandwielkast met vijzelaandrijving voor voermengwagens en TMR-wagens

De PGA-serie is de vijzelaandrijving die tussen de tractoraftakas en de mengschroef van een voermengwagen zit. De input van 540 tpm van de tractor wordt via een planetaire trap teruggebracht tot de lage rotatie met hoog koppel die de vijzel nodig heeft om kuilvoer, hooi en krachtvoer op te tillen en te vouwen zonder dat de machine afslaat. Omdat het belastingspad over verschillende planeetwielen wordt verdeeld, blijft de aandrijving compact genoeg om op de voor- of zijplaat van de mixer te worden gemonteerd, terwijl er toch een continu koppel wordt geproduceerd van 3.810 N·m op het kleinste model tot 42.000 N·m op het grootste model.

Raydafon bouwt de PGA-serie in zijn eigen werkplaats in Ningbo, China, onder een ISO 9001-kwaliteitssysteem, en levert deze als OEM-eenheid aan voermengwagens en voervoederfabrikanten en als vervangende versnellingsbak aan dealers. Als uw machine door een aftakas wordt aangedreven, koppel deze dan aan eenAftakas voor voermengwagens; Als uw mixer een afgeschuinde fase gebruikt in plaats van een planetaire, vergelijk dan deversnellingsbak voermengwagenbereik op dezelfde locatie.

Wat is een planetaire versnellingsbak met vijzelaandrijving en hoe werkt deze?

Een planetaire tandwielkast met vijzelaandrijving is een coaxiaal verloopstuk waarin een zonnewiel verschillende planeetwielen aandrijft die in een ringwiel draaien terwijl ze worden gedragen door een planeetwieldrager. Het koppel wordt daarom via meerdere tandcontacten tegelijk overgebracht in plaats van via één paar. Daarom kan een planetaire unit een zware mixerlast dragen in een korte, ronde behuizing en is hij bestand tegen de schokken die optreden als een volle vijzel opstart in bevroren of verdicht voer.

In een voermengwagen is de volgorde eenvoudig: tractoraftakas op 540 tpm, planetaire reductie tot ongeveer 5-50 tpm aan de vijzelas, en een koppelvermenigvuldiging waardoor een relatief kleine tractor een grote mengschroef kan laten draaien. Dat is ook de reden waarom de PGA-serie wordt gekozen door landbouwbedrijven die kleine tractoren gebruiken; de versnellingsbak, en niet de tractor, levert de extra draaikracht. Hetzelfde principe is van toepassing op voerinstallaties voor kuilvoeder- en biogasinstallaties, waarbij een continue rotatie op lage snelheid belangrijker is dan de pieksnelheid.

Technische specificaties en modelreeks

Alle modellen hebben een ingangstoerental van 540 tpm. Blader zijwaarts door de tabel om elke kolom te bekijken.

Model Continu koppel (N·m) Maximaal koppel (N·m) Verhouding ik Ingaande as
Eentraps- en tweetrapsmodellen
PGA-502 3.810 7.620 12.36–15.51 1"3/8 Z6
PGA-1002/3 8.500 17.000 16,8–30,6 1"3/4Z20
PGA-1202 11.600 23.200 11.1–19.4 1"3/4Z20
PGA-1602/3 15.700 31.400 13,4–47,5 1"3/4Z20
PGA-1702/3 15.700 31.400 13,4–47,5 1"3/4Z20
PGA-2102/3 21.000 47.000 12,1–62,1 1"3/4Z20
PGA-2502 23.780 48.000 13,6–23,6 1"3/4Z20
PGA-3003/4 30.760 61.520 25,7–84,4 1"3/4Z20
PGA-4203 42.000 142.000 27,8–91,4 1"3/4Z20
Modellen met hoge verhoudingen voor grote verticale mixers en biogasfeeders
PGA-1603 15.700 31.400 24,4–116,9 1"3/4Z20
PGA-1703 15.700 31.400 24,4–116,9 1"3/4Z20
PGA-2103 21.000 47.000 31,8–126,5 1"3/4Z20
PGA-2503 23.780 48.000 35,7–142,2 1"3/4Z20
PGA-3004 30.760 61.520 97,4–612,3 1"3/4Z20
PGA-4204 42.000 142.000 105,4-662,8 1"3/4Z20
  • Het maximale koppel is de periodieke piek die de versnellingsbak accepteert tijdens het opstarten van een belaste vijzel; continu koppel is de waarde voor ononderbroken mengbedrijf.
  • De getoonde opties voor de ingaande as zijn de standaard 1"3/8 Z6 en 1"3/4 Z20 aftakasprofielen. Andere spieën, boringmaten en uitgaande flensafmetingen kunnen volgens uw tekening worden bewerkt.
  • Verhoudingen buiten het vermelde bereik voor een bepaald frame kunnen soms worden bereikt door fasen te combineren. Stuur de vereiste uitvoersnelheid en wij zullen dit bevestigen.

Hoe u het juiste PGA-model voor uw mixer kiest

  1. Stem het frame af op het trekkervermogen en de vijzelgrootte.Kleine mixers van 40-80 pk draaien meestal PGA-502 of PGA-1002/3; TMR-wagens uit het middensegment van 80-150 pk gebruiken doorgaans PGA-1602/3 tot PGA-2502; grote verticale mengers en biogastoevoerers gaan omhoog naar PGA-3004 of PGA-4204.
  2. Controleer het continue koppel ten opzichte van uw plicht.Vergelijk het vereiste vijzelkoppel van de mixer met het doorlopende getal in de tabel, niet met het piekcijfer. De piekwaarde is ruimte voor het opstarten, geen werkwaardering.
  3. Bevestig de ingaande as.De meeste tractoren in Europa en Noord-Amerika gebruiken 1"3/8 Z6 bij 540 tpm, terwijl grotere machines 1"3/4 Z20 gebruiken. De verkeerde spline is de meest voorkomende bestelfout die we tegenkomen.
  4. Controleer de montage en het oliepeil.Bevestig het boutpatroon, de uitgangsflens en de positie van de olievuller tegen het mixerframe, zodat de unit in de hoek staat die in de handleiding wordt gespecificeerd.
  5. Plan het onderhoudsinterval.Gebruik de oliekwaliteit en het verversingsinterval in de handleiding; Als uw serviceteam er een nodig heeft voor de garantieregistratie, kunnen wij een schriftelijk onderhoudsschema bij de verzending voegen.

Weet u niet zeker welk frame past? Stuur het merk van de mixer, de diameter van de vijzel, het aantal pk's van de tractor en de vereiste vijzelsnelheid. Onze ingenieurs bevestigen het model en de verhouding voordat u bestelt.

Productdetail

Beide foto's hieronder zijn de unit uit de PGA-serie die we produceren: de geassembleerde versnellingsbak met zijn gegoten behuizing en PTO-ingang, en de maattekening gebruikt voor montagecontroles.

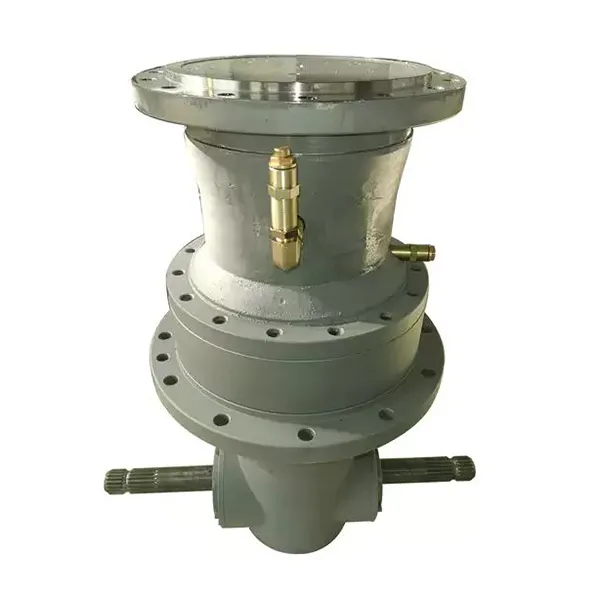

PGA series auger drive planetary gearbox for feed mixer with cast iron housing and PTO input shaft
Planetaire versnellingsbak met vijzelaandrijving uit de PGA-serie - gietijzeren behuizing, planetaire reductietrap en ingaande aftakas.
PGA series feed mixer planetary gearbox outline and mounting dimension drawing
Omtrek en inbouwafmetingen van de planetaire tandwielkast van de PGA-serie voermengwagens.

Materialen, afdichting en bouwkwaliteit

Tandwielen en warmtebehandeling

Tandwielen en assen zijn vervaardigd uit hoogwaardig gelegeerd staal en gasgecarboneerd, en vervolgens geblust tot een tandoppervlakhardheid van ongeveer HRC58, terwijl de kern sterk genoeg blijft om schokken te absorberen. Deze combinatie geeft de PGA-serie zijn slijtvastheid bij schurend kuilvoer en zijn tolerantie voor herhaalde belaste starts, en is de reden dat hetzelfde frame over een breed verhoudingsbereik kan worden aangeboden zonder de externe omhulling te veranderen.

Behuizing en afdichting

De behuizing is een gietijzeren behuizing uit één stuk, die de lagerboringen concentrisch houdt en de trillingen dempt die een gefabriceerde behuizing zou overbrengen. Dubbele afdichting aan de invoer- en uitvoeruiteinden houdt het smeermiddel binnen en houdt stof, slib en spoelwater buiten, waardoor de unit een IP65-beschermingsniveau heeft. De smeernippels en het olievulpunt zijn zo geplaatst dat routineonderhoud kan worden uitgevoerd terwijl de mixer in werkpositie staat.

Testen vóór verzending

Elke versnellingsbak wordt vóór het inpakken getest en gecontroleerd: onbelast draaien om een ​​soepele rotatie en olieafdichting te bevestigen, speling- en contactpatroonverificatie op de tandwielset, en een eindinspectie van de ingaande spiebaan en de uitgaande flens. Testgegevens kunnen aan de verzenddocumenten worden toegevoegd als uw project gedocumenteerd bewijs vereist.

Belangrijkste voordelen voor operators van voermengwagens

  1. Lagere brandstofkosten.Een hoge transmissie-efficiëntie betekent dat er minder vermogen verloren gaat tussen de aftakas en de vijzel, waardoor het brandstofverbruik met ongeveer 30% wordt verlaagd bij vergelijkbaar mengwerk.
  2. Snellere start, geen voorverwarmen.De tandwielset bereikt snel de werkende staat, zodat batches in de vroege ochtend en aanvullingsmixen geen lange opwarmtijd nodig hebben.
  3. Stabiel mengen op hoge snelheid.De precisietandwielset zorgt ervoor dat de vijzelsnelheid stabiel blijft bij hooi, kuilvoer en krachtvoer, zodat het rantsoen gelijkmatig mengt in plaats van te stratificeren.
  4. Soepeler en langduriger rijden.Een symmetrische planetaire lay-out balanceert de transmissiekracht, waardoor vastloopbelastingen en mechanische slijtage van de hele aandrijflijn worden verminderd.
  5. Automatische overbrengingsverhouding onder belasting.De unit start in een modus met hoog koppel, waarbij gecompacteerd of bevroren voer wordt opgebroken, en schakelt vervolgens over naar een snellere modus voor de rest van de batch.
  6. Werkt met kleine tractoren.Door koppelversterking kan een kleinere, goedkopere tractor dezelfde vijzel aandrijven, waardoor grotere machines vrijkomen voor ander veldwerk.
  7. Langere levensduur van de aftakasaandrijflijn.Een laag startkoppel vermindert de schokken op de aftakas van de tractor en de askoppeling, waardoor de vervangingsintervallen van de koppeling 2 tot 3 keer worden verlengd.
  8. Stillere, stabielere werking.Het in elkaar grijpen van meerdere tanden absorbeert trillingen van de transmissie, waardoor het geluid wordt verminderd en het risico bestaat dat bevestigingsmiddelen losraken.
  9. Gemakkelijkere bediening.Automatisch schakelen vermindert de handmatige tussenkomst, zodat de machinist naar het rantsoen en de machine kijkt in plaats van naar de versnellingsbak.
  10. Gedocumenteerde kwaliteit.ISO 9001 productie, machinaal bewerkt en geassembleerd in onze eigen fabriek, met reserveonderdelen en technische ondersteuning na levering.

De bovenstaande cijfers voor brandstofbesparing en onderhoudsintervallen zijn gebaseerd op ons versnellingsbakontwerp en de typische werking van de voermengwagen; daadwerkelijke resultaten zijn afhankelijk van tractor, rantsoen en bedrijfsomstandigheden.

Beschikbare configuraties en montage

De PGA-serie wordt geleverd als een solide, compacte planetaire transmissie die in drie gangbare mixerindelingen kan worden gemonteerd. Vertel ons welke u bouwt of gebruikt, en de uitgaande flens, het montagevlak en de olievulpositie worden dienovereenkomstig ingesteld.

Op vrachtwagen gemonteerde mixers

Vijzelaandrijving afkomstig van een vrachtwagenmotor, aftakas of hydraulische motor via de versnellingsbak, waarbij de behuizing op de frontplaat van de mixer is gemonteerd.

Zelfrijdende machines

Versnellingsbak gemonteerd op het bewegende chassis, waarbij de trillingsarme planetaire indeling de tandwielset beschermt tegen reisschokken.

Vaste en stationaire mengers

Continubedrijf op biogasinstallaties, voedingscentra en stationaire TMR-installaties, waar oliekoeling en servicetoegang kunnen worden gepland.

Toepassingen

De PGA-serie drijft de rotatie aan van voermengwagens en voersystemen voor biogasinstallaties. Typische installaties zijn onder meer:

  • Verticale en horizontale TMR voermengwagens en dieetvoeders
  • Vijzel- en schroeftransporteurs in voercentra en voerkeukens op boerderijen
  • Kuil- en stromenglijnen waar verdicht materiaal gebroken moet worden
  • Biogasinstallatie-grondstoffenmixers en doseerschroeven draaien continu
  • Strooisel- en strooiselstrooiers gebruiken hetzelfde vijzelaandrijvingsprincipe
  • Retrofit vervanging van versleten versnellingsbakken op bestaande mixers van andere merken

Als uw machine niet op deze lijst staat, beschrijf dan de toepassing en de inschakelduur. Een versnellingsbak die geschikt is voor een stationaire biogastoevoer heeft mogelijk een andere oliespecificatie of montagehoek nodig voor een op een vrachtwagen gemonteerde TMR-wagen.

Klantrecensies

★★★★★

Robert MartínezAannemer van pijpleidingen en locatieapparatuur, Houston, VS

We hebben deze planetaire tandwielkasten gebruikt bij een pijpleidingklus aan de Golfkust, waar zoutnevel en constante trillingen normaal zijn. Gedurende zes maanden van continu gebruik bleven de eenheden stabiel, zonder meetbare verandering in de nauwkeurigheid van de ingrijping van de tandwielen. Ze drijven nu onze lasversteller aan en houden de arm stabiel, zelfs op oneffen getijdengrond. Voor de volgende pijplijnfase staan ​​ze op onze goedgekeurde leverancierslijst.

★★★★★

Sophie DuboisProductiemanager, fabriek voor auto-onderdelen, Lyon, Frankrijk

We zijn nu twee jaar verder met onze stempellijn en de positioneringsnauwkeurigheid blijft nog steeds binnen ±0,02 mm, zelfs op dunne aluminiumplaten. Onze first-pass-opbrengst verbeterde met ongeveer 15% na de overstap naar deze units, en de versnellingsbakken hadden niets anders nodig dan geplande olieverversingen.

★★★★★

Marco RossiOnderhoudsinkoper, Textielmachines, Italië

Ik maakte me zorgen over het spanningsverschil tussen Europa en China, en hun ingenieurs hebben van de ene op de andere dag een aanpassingsplan opgesteld en een regelmodule met dubbele spanning geleverd. De houten kist bevatte zelfs het juiste smeermiddel en een onderhoudshandleiding in het Italiaans met een plaatselijke contactpersoon voor reserveonderdelen. De montage-interface paste precies bij de aandrijfas van onze weefgetouw, zonder axiale beweging tijdens de inbedrijfstelling.

Veelgestelde vragen voor kopers

  • Welk PGA-model past op mijn voermengwagen?Zorg ervoor dat het vermogen van de tractor, de diameter van de vijzel en het vereiste vijzeltoerental overeenkomen met de kolom met continu koppel: mengers van 40-80 pk gebruiken gewoonlijk PGA-502 of PGA-1002/3, TMR-wagens van 80-150 pk nemen PGA-1602/3 tot PGA-2502, en grote verticale mengers of biogasvoeders gebruiken PGA-3004 of PGA-4204. Stuur ons uw mixergegevens en wij bevestigen het model en de verhouding.
  • Wat is het verschil tussen continu koppel en maximaal koppel?Continu koppel is de waarde voor ononderbroken mengen; Het maximale koppel is de periodieke piek die de unit accepteert wanneer een geladen vijzel start. Bepaal de grootte van de versnellingsbak op de doorlopende figuur en behandel de piek als opstartruimte.
  • Welke PTO-ingaande as heb ik nodig?De standaardopties zijn 1"3/8 Z6 voor de meeste 540 tpm-tractoren en 1"3/4 Z20 voor grotere machines. Als uw PTO een andere spline, boring of maat heeft, stuur dan de tekening en wij zullen de invoer op maat bewerken.
  • Is de versnellingsbak beschermd tegen stof en water?Ja. De gietijzeren behuizing maakt gebruik van dubbele afdichting aan de invoer- en uitvoeruiteinden tot een IP65-beschermingsniveau, dat de stof-, slib- en spoelomstandigheden van het dagelijkse gebruik op de boerderij dekt.
  • Kan ik een aangepaste verhouding, flens of behuizingafwerking bestellen?Ja. Raydafon bewerkt de tandwielen en assembleert de units in zijn eigen fabriek, zodat op maat gemaakte verhoudingen, uitgangsflenzen, montagevlakken, olievulposities en verfafwerkingen volgens tekening voor OEM-programma's worden geproduceerd.
  • Hoe zit het met de levertijd, reserveonderdelen en garantie?Standaardframes worden volgens een kort schema verzonden en aangepaste eenheden volgen de bevestigde tekening. Reservetandwielsets, afdichtingen en lagers zijn afzonderlijk verkrijgbaar en de garantievoorwaarden staan ​​vermeld op de offerte. Verstuur uw hoeveelheid en afleverhaven voor een vaste prijs binnen 24 uur.

Gerelateerde producten en verdere lectuur

Raydafon levert de gehele aandrijflijn rondom een ​​voermengwagen, waardoor u de tandwielkast, de as en de koppelingen vanuit één fabriek en één keuringsnorm kunt bestellen:

Vraag een offerte voor een versnellingsbak uit de PGA-serie aan

Stuur het mixermodel of tekening, tractorvermogen, benodigde vijzelsnelheid en afleverhaven. Onze ingenieurs bevestigen het frame, de overbrengingsverhouding en de ingaande as en antwoorden vervolgens binnen 24 uur met een vaste prijs.
