Messing wormwiel
  • Messing wormwielMessing wormwiel
  • Messing wormwielMessing wormwiel

Messing wormwiel

Raydafon is een in China gevestigde OEM-fabrikant en leverancier van messing wormwielen voor wormwieloverbrengingen in machinebouw, metallurgische apparatuur, medische apparatuur, scheepsbouw en geautomatiseerde opslag. Standaardproductie maakt gebruik van ZCuSn10Pb1 tinbrons, hardheid HB≥80, slijtvastheid ongeveer 30% hoger dan gewoon messing. Het tandwiel wordt verwerkt via vijf precisiestappen – gieten, ruw draaien, fijn draaien, afwikkelen en slijpen – waarbij de ruwheid van het tandoppervlak Ra≤1,6 μm en een ingrijpingsfout van minder dan 0,05 mm wordt bereikt met de bijpassende worm. De transmissie-efficiëntie is ongeveer 15% hoger dan de nationale norm, en zelfsmerende prestaties verminderen de afhankelijkheid van olie. Uit een continue werkingstest van 5000 uur blijkt dat de slijtage lager is dan 0,01 mm per 100 uur. Standaardmonster: module 0,5, 20 tanden, tandendiameter 11,2 mm, hoogte 12 mm, buitendiameter 11 mm, boring 4 mm, gewicht 16 g. Aangepaste module, aantal tanden, buitendiameter van 50 mm tot 300 mm en materiaalkwaliteit worden ondersteund. De levertijd bedraagt ​​voor standaardbestellingen ongeveer 15 dagen. Stuur tekening, materiaalkwaliteit, hoeveelheid en bestemmingshaven voor een snelle offerte.
China OEM messing wormwielfabrikant

Fabrikant van messing wormwielen voor wormwielaandrijvingen in technische, medische en scheepsbouwapparatuur

Raydafon is een in China gevestigde, fabrieksmatige fabrikant en leverancier van messing wormwielen. Dit messing wormwiel maakt gebruik van ZCuSn10Pb1 tinbrons met hardheid HB≥80 en slijtvastheid die ongeveer 30% hoger is dan bij gewoon messing. Het wordt verwerkt via vijf precisiestappen – gieten, ruw draaien, fijn draaien, afwikkelen en slijpen – waarbij de ruwheid van het tandoppervlak Ra≤1,6 μm en een maaswijdte van minder dan 0,05 mm wordt bereikt met de bijpassende worm. De transmissie-efficiëntie is ongeveer 15% hoger dan de nationale norm, en een continubedrijfstest van 5000 uur toont een slijtagepercentage van minder dan 0,01 mm per 100 uur. Toepassingen zijn onder meer het zwenken van graafmachines, het heffen van vorkheftrucks, de transmissie van walsrollen, roterende frames van CT-scanners, het verstellen van tandartsstoelen, het loeven van dekkranen en geautomatiseerde magazijnstapelaars. Aangepaste module, tandnummer en buitendiameter van 50 mm tot 300 mm worden ondersteund. Stuur tekening, materiaalkwaliteit, hoeveelheid en bestemmingshaven om een ​​offerte aan te vragen.

HB≥80Hardheid
Ra≤1,6 μmTand oppervlak
<0,05 mmMeshingfout
+15%Efficiëntie versus nationale standaard
15 dagenStandaard levering

Materiaal-, precisie- en zelfsmerende voordelen

Raydafon produceert dit messing wormwiel met behulp van ZCuSn10Pb1 tinbrons. Vergeleken met gewoon messing biedt deze legering een hogere hardheid, betere slijtvastheid en stabielere prestaties onder continue belasting. Het vijfstapsproductieproces controleert zowel de tandgeometrie als de oppervlakteafwerking, wat belangrijk is voor een soepele ingrijping met de wormas.

Stap 1 — Gieten

ZCuSn10Pb1 tinbrons wordt gegoten in blanco's met een gecontroleerde korrelstructuur voor een stabiele hardheid.

Stap 2 — Ruw en fijn draaien

Buitendiameter, boring, stap en vlakken worden op tolerantie gebracht voordat het tandwiel wordt gesneden.

Stap 3 — Hobbelen

Het spiraalvormige tandprofiel wordt passend bij de wormas gesneden, waarbij het aantal tanden en de module per tekening worden geregeld.

Stap 4 — Slijpen

Het tandoppervlak wordt geslepen tot Ra≤1,6 μm en de ingrijpingsfout met de worm wordt onder de 0,05 mm gehouden.

Stap 5 — Inspectie en verpakking

Hardheid, afmeting en maaswijdte worden gecontroleerd. Vóór het verpakken worden roestwerende olie en een beschermende verpakking aangebracht.

Voor kopers die gerelateerde tandwiel- en transmissieonderdelen kopen, bekijk het volledige artikelPrecisieuitrustingcategorie, deWormwiel en wormaspagina, en deDuplex wormwielpagina.

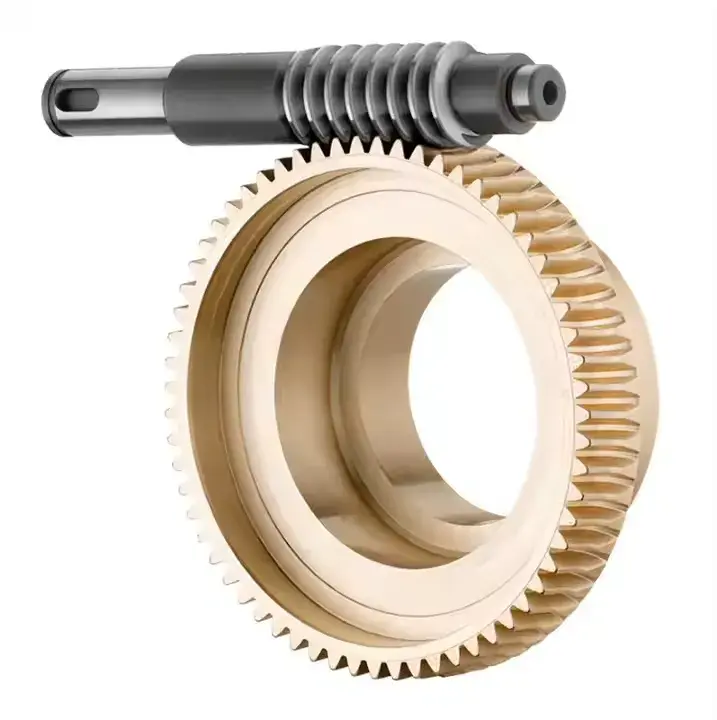

Brass worm wheel ZCuSn10Pb1 tin bronze worm gear for engineering and medical equipment
Messing wormwiel geproduceerd uit ZCuSn10Pb1 tinbrons

Standaardspecificaties en afmetingen

In de onderstaande tabellen staan ​​de standaard monsterspecificaties, de wormwielgrootte en de bijpassende wormwielasgrootte. Aangepaste module, aantal tanden, buitendiameter van 50 mm tot 300 mm, boring en materiaalkwaliteit worden ondersteund voor OEM-projecten.

Standaardspecificaties

Item Waarde
Materiaal Messing (ZCuSn10Pb1 tinbrons)
Kleur Geel
Module 0.5
Gewicht 16 gram

Grootte van het wormwiel

Item Waarde
Tanden 20
Tanden diameter 11,2 mm
Hoogte 12 mm / 0,47 inch
Buitendiameter 11 mm / 0,43 inch
Diameter gat 4 mm / 0,16 inch
Stapgrootte 9 × 7 mm / 0,35 × 0,27 inch (diameter × H)
Totale maat 12 × 11 × 4 mm / 0,47 × 0,39 × 0,12 inch (H × OD × ID)

Grootte van wormwielas

Item Waarde
Hoogte 20 mm / 0,79 inch
Buitendiameter 9,8 mm / 0,39 inch
Binnendiameter 3,17 mm / 0,12 inch
Maat 20 × 9,8 × 3,17 mm / 0,79 × 0,39 × 0,12 inch (H × OD × ID)
Brass worm wheel dimension drawing for standard module 0.5 and 20 teeth
Maatreferentie voor standaard messing wormwiel

Toepassingen in machinebouw, medische apparatuur en scheepsbouw

Technische machines

De zwenkmechanismen van graafmachines zijn ervan afhankelijk om het koppel bij zware belasting aan te kunnen en ervoor te zorgen dat de draaitafel soepel start en stopt in modderige omstandigheden. Heftrucksystemen gebruiken het voor nauwkeurig heffen van lasten van 3 ton zonder te trillen.

Metallurgische apparatuur

De transmissie van de walsrollen zorgt voor een stabiele werking bij 250°C, waardoor een uniforme dikte van de staalplaten wordt ondersteund. Kantelinrichtingen met stalen uitloop gebruiken hun zelfsmerende eigenschappen om olieverontreiniging van gesmolten staal te voorkomen.

Medische apparatuur

De roterende frames van de CT-scanner lopen onder de 45 dB met dit koperen wormwiel, dat heldere beeldvorming ondersteunt. Dankzij de aanpassingen aan de behandelstoel is het heffen en dalen met een nauwkeurigheid van 0,5 mm mogelijk.

Scheepsbouw

De beweegbare mechanismen van de dekkraan zijn bestand tegen zoutsproeicorrosie en slippen nog steeds niet na 500 uur zoutsproeitesten. Scheepsstuursystemen zorgen voor nauwkeurige richtingscontrole bij wind en golven.

Geautomatiseerde opslag

Hefsystemen voor stapelaars voeren 20 handelingen per minuut uit, waarbij de positioneringsfout niet groter is dan 1 mm. Sorteerlijnstuurapparaten kunnen richtingsveranderingen op hoge snelheid verwerken zonder pakketopstoppingen.

Textiel en verpakking

Textiel- en verpakkingsapparatuur profiteren van een stabiele krachtoverbrenging, zelfsmering en een lager energieverbruik tijdens lange, ononderbroken diensten.

Voor gerelateerde transmissiecomponenten raadpleegt u deSchroef tandwielcategorie en deKegeltandwielpagina.

Kwaliteitsbewijs, testen en exportondersteuning

Materiaal- en hardheidsregistraties

ZCuSn10Pb1 tinbronskwaliteit, hardheid HB≥80 en warmtebehandelings- of gietrecords kunnen worden geleverd bij bulkzendingen.

Tandprofiel en maatinspectie

Module, tandnummer, tanddiameter, buitendiameter, boring en stapafmetingen worden geïnspecteerd aan de hand van de bestelde tekening of monster.

Meshing en geluidscontrole

Elke batch wordt gecontroleerd op een ingrijpingsfout van minder dan 0,05 mm met de bijpassende worm, soepele rotatie en laag loopgeluid.

Exportverpakking

De tandwielen zijn voorzien van antiroestolie en beschermende verpakking. Bulkbestellingen kunnen worden gepalletiseerd en vastgebonden voor zeevracht, luchtvracht of expreslevering.

Aangepast OEM-bestelproces

Stap 01 Sollicitatiegegevens versturen

Geef module, tandennummer, buitendiameter, boring, stapgrootte, materiaalkwaliteit, hoeveelheid en bestemmingspoort op.

Stap 02 Tekening- of monsterbeoordeling

Raydafon beoordeelt de OEM-tekening of het fysieke monster en bevestigt de specificaties en materiaalkeuze.

Stap 03 Monster en goedkeuring

Voor projecten op maat maakt Raydafon een monster ter bevestiging van de koper voordat de bulkproductie plaatsvindt.

Stap 04 Productie en offerte

Na goedkeuring verstrekt Raydafon een FOB Ningbo-offerte, productieschema en verpakkingsgegevens.

Veelgestelde vragen

Wat is een koperen wormwiel?

Een koperen wormwiel is het wielgedeelte van een wormwielaandrijving, dat in ingrijping is met een wormas om beweging en koppel over te brengen onder een ashoek van 90°. Messing- en bronslegeringen worden gebruikt omdat ze lage wrijving, goede slijtvastheid en zelfsmerende eigenschappen bieden in combinatie met een worm van gehard staal.

Welk materiaal gebruikt Raydafon?

De standaardproductie van Raydafon maakt gebruik van ZCuSn10Pb1 tinbrons met hardheid HB≥80 en slijtvastheid die ongeveer 30% hoger is dan bij gewoon messing. Op aanvraag kunnen andere brons- of messingsoorten worden gebruikt, afhankelijk van belasting, snelheid en omgeving.

Welke nauwkeurigheid en efficiëntie kan worden bereikt?

Het tandwiel wordt verwerkt via vijf precisiestappen – gieten, ruw draaien, fijn draaien, afwikkelen en slijpen – waarbij de ruwheid van het tandoppervlak Ra≤1,6 μm en een ingrijpingsfout van minder dan 0,05 mm wordt bereikt met de bijpassende worm. De transmissie-efficiëntie is ongeveer 15% hoger dan de nationale norm, en een continubedrijfstest van 5000 uur toont een slijtagepercentage van minder dan 0,01 mm per 100 uur.

Wat is de standaard steekproefomvang?

Standaardmonster: module 0,5, 20 tanden, tandendiameter 11,2 mm, hoogte 12 mm, buitendiameter 11 mm, boring 4 mm, gewicht 16 g. Bijpassende wormwielas: hoogte 20 mm, buitendiameter 9,8 mm, binnendiameter 3,17 mm. Aangepaste module, tandnummer, buitendiameter 50-300 mm en boring worden ondersteund.

Wat zijn de belangrijkste toepassingen?

Toepassingen zijn onder meer de zwenkmechanismen van graafmachines, hefsystemen voor vorkheftrucks, transmissie van walsrollen, kantelinrichtingen voor stalen uitlopen, roterende frames voor CT-scanners, verstelling van tandartsstoelen, beweegbare dekkranen, scheepsstuursystemen, geautomatiseerde magazijnstapelaars en stuurinrichtingen voor sorteerlijnen.

Welke gegevens zijn nodig voor een offerte?

Stuur tekening- of monsterdetails, module, tandnummer, buitendiameter, boring, materiaalkwaliteit, hoeveelheid en bestemmingspoort. Raydafon zal antwoorden met een FOB Ningbo-offerte en doorlooptijd.

Wat is de levertijd?

Standaardbestellingen worden binnen ongeveer 15 dagen na orderbevestiging verzonden. Aangepaste of bulkbestellingen zijn afhankelijk van de complexiteit en hoeveelheid van de tekening. Raydafon biedt een bijgewerkt schema na goedkeuring van de tekening.

Klaar om op maat gemaakte messing wormwielen te kopen?

Stuur uw tekening of monstergegevens, module, tandnummer, buitendiameter, boring, materiaalkwaliteit, bestelhoeveelheid en bestemmingspoort. Raydafon bevestigt de specificatie, produceert indien nodig een monster en verstrekt vervolgens een FOB Ningbo-offerte met doorlooptijd en verpakkingsgegevens.
