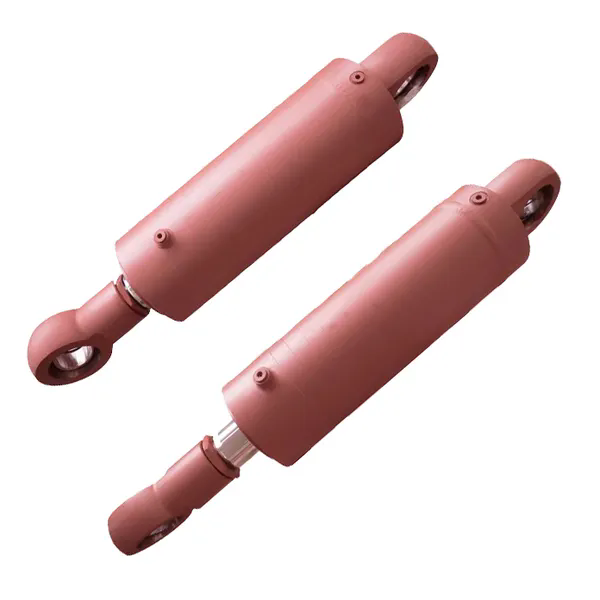

Welke invloed heeft de werkdruk op het ontwerp van hydraulische cilinders?

Raydafon Technology Group Co., Limitedheeft twintig jaar besteed aan het verfijnen van de relatie tussen druk en cilinderprestaties. De bedrijfsdruk is niet slechts een getal op een specificatieblad; het is de belangrijkste kracht die de materiaalkeuze, wanddikte, afdichtingsarchitectuur en zelfs de oppervlaktebehandeling van de staaf bepaalt. Wanneer een hydraulische cilinder met een hogere druk wordt geconfronteerd, moet elk onderdeel opnieuw worden ontworpen om die kracht veilig en efficiënt te beheersen. Onze ingenieurs zeggen vaak dat druk de persoonlijkheid van een hydraulische cilinder definieert: lagedruksystemen geven prioriteit aan de kosten, terwijl hogedrukontwerpen metallurgische expertise en toleranties op micronniveau vereisen.

In praktische termen is de vraag "Hoe beïnvloedt de werkdruk het ontwerp van de hydraulische cilinder?" wordt beantwoord door de spanningsverdeling, de levensduur van vermoeiing en de vloeistofdynamica te onderzoeken. Een cilinder met een vermogen van 250 bar vereist bijvoorbeeld een vat met een aanzienlijk hogere vloeigrens vergeleken met een versie van 100 bar. Onze fabriek inRaydafon maakt gebruik van eindige-elementenanalyse om stress-hotspots in kaart te brengen. In dit artikel zullen we de exacte parameters, materiaaltabellen en technische logica doornemen die werkdruk koppelen aan een robuustehydraulische cilinderontwerp. We zullen ook praktijkgerichte lijsten delen van hoe ons team cilinders aanpast voor mijnbouw, offshore en mobiele toepassingen.

Waarom bepaalt de werkdruk de materiaalkeuze voor een hydraulische cilinder?

Het materiaal van een hydraulische cilinder vormt de eerste verdedigingslinie tegen de enorme krachten die worden gegenereerd door vloeistof onder druk. Wanneer de werkdruk toeneemt, neemt de spanning op de cilinderloop (hoepelspanning) en eindkappen lineair toe. Voor een cilinder met een binnendiameter van 100 mm verdubbelt het verhogen van de druk van 160 bar naar 320 bar de kracht die probeert de loop te laten barsten. Daarom gebruikt onze fabriek alleen hoogwaardige staalsoorten zoals E355 of 27SiMn voor middendrukseries, terwijl we voor extreme drukken (boven 400 bar) overstappen op chroom-molybdeenlegeringen zoals 4140 of 4340, die met hitte zijn behandeld om vloeisterktes van meer dan 750 MPa te bereiken.

Belangrijke materiaaleigenschappen beïnvloed door druk

• Treksterkte:De minimale vloeigrens moet groter zijn dan de spanning die wordt veroorzaakt door de maximale werkdruk, rekening houdend met een veiligheidsfactor (doorgaans 2,5:1 tot 4:1).
• Lasbaarheid:Hoogsterkte staalsoorten hebben vaak een voorverwarming en een nabehandeling nodig om scheuren te voorkomen – cruciaal voor het vasthouden van druk.
• Hardheid:Voor drukken boven 300 bar kan het nodig zijn dat het binnenoppervlak inductiehard wordt om microlassen door verontreinigingen te weerstaan.
• Vermoeidheid uithoudingsvermogen:Drukcycli veroorzaken progressieve schade; materialen met een fijne korrelstructuur (zoals die gebruikt door Raydafon Technology Group Co.,Limited) zijn bestand tegen het ontstaan ​​van scheuren.

Ons ontwerpteam gebruikt onderstaande tabel als snelle referentie tijdens de eerste offertefase. Het laat zien hoe de werkdruk de materiaalkwaliteit verschuift voor een typische hydraulische cilinder met een boring van 80 mm.

Naast de loop evolueert ook het materiaal van de zuigerstang. Voor een hydraulische hogedrukcilinder gebruikt onze fabriek inductiegehard 1045 of roestvrij staal 17-4PH om krassen onder verhoogde stangspanning te voorkomen. In 2024 introduceerde Raydafon Technology Group Co., Limited een gepatenteerd microgelegeerd staal voor cilinders die continu werken bij 350 bar in mobiele toepassingen. Deze verandering verhoogde de vermoeiingslevensduur met 40% terwijl de bewerkbaarheid behouden bleef. Kortom, de vraag "waarom materiaal?" wordt direct beantwoord door druk: meer druk vereist sterkere, hardere en meer vermoeidheidsbestendige legeringen. Zonder het juiste materiaal zou een cilinder bezwijken of op catastrofale wijze scheuren.

Hoe de wanddikte berekenen op basis van de bedrijfsdruk?

Het berekenen van de wanddikte is een fundamentele stap in het ontwerp van hydraulische cilinders, die rechtstreeks wordt aangestuurd door de werkdruk. De klassieke formule die op onze engineeringafdeling wordt gebruikt, is gebaseerd op de Lame-vergelijking voor dikwandige cilinders. Voor praktisch ontwerp gebruiken we echter een vereenvoudigde versie:t = (P × D) / (2 × σ_toestaan)waarbij P de druk is, D de boringdiameter is en σ_allow de toegestane spanning van het materiaal is (vloeisterkte / veiligheidsfactor). Maar dit is slechts het startpunt.

Bij Raydafon Technology Group Co.,Limited passen we altijd aanvullende dynamische factoren toe, omdat druk zelden statisch is. Impactdrukken (drukpieken) kunnen 1,5 maal de nominale werkdruk bedragen. Daarom omvatten onze hydraulische cilinderontwerpen:

• Minimale wandberekeningen op basis van piekdruk, niet nominaal.Een systeem dat werkt op 250 bar met pieken tot 400 bar dwingt ons bijvoorbeeld om te ontwerpen voor 400 bar en vervolgens de snelheid te verlagen vanwege de cyclische levensduur.
• Stappen buitendiameter:Standaardmaten hebben vaak discrete buitendiameterstappen. Onze fabriek selecteert de volgende grotere standaardbuis als de berekende wand groter is dan 90% van een standaardmaat, waardoor een veiligheidsmarge wordt gegarandeerd.
• Dikte eindkap:Druk werkt ook op doppen; we gebruiken FEA om boutpatronen en dopdikte te bepalen, vaak 20-30% dikker dan de cilinder voor hoge druk
•


Stapsgewijze aanpak in onze fabriek

Zoals u kunt zien, veroorzaakt de bedrijfsdruk een reeks berekeningen, waaronder dynamische belasting, productietolerantie en zelfs vervorming door warmtebehandeling. Onze fabriek heeft onlangs een serie afgeleverdhydraulische cilindersvoor een pers van 500 bar; de wanddikte was meer dan 35 mm voor een boring van 160 mm, waarbij gesmeed 4340 werd gebruikt. In dat geval werd elke millimeter gerechtvaardigd door Lame-analyse en geverifieerd door ultrasoon testen. Het komt erop neer: hogere druk dwingt tot dikkere muren, maar bij een intelligent ontwerp wordt ook rekening gehouden met gewichts- en kostenoptimalisatie. Raydafon Technology Group Co.,Limited brengt deze factoren voortdurend in evenwicht om compacte maar duurzame cilinders te produceren.

Welke afdichtingstechnologieën zijn vereist voor hoge werkdruk?

Afdichtingen zijn de meest delicate maar kritische componenten wanneer de druk stijgt. Een hydraulische cilinder is afhankelijk van afdichtingen om vloeistof vast te houden zonder lekkage, zelfs onder extreme druk en temperatuur. Bij lage drukken (onder 100 bar) kunnen eenvoudige nitril O-ringen met back-ups voldoende zijn. Maar naarmate de bedrijfsdruk toeneemt, wordt extrusie de voornaamste bedreiging. Het afdichtingsmateriaal moet hard genoeg zijn om spleetextrusie te weerstaan, maar toch flexibel genoeg om contact te behouden. Onze ingenieurs bij Raydafon Technology Group Co.,Limited gebruiken polyurethaan (PU) en PTFE-gebaseerde verbindingen voor drukken boven 250 bar.

Selectiecriteria voor drukgestuurde afdichtingen

• Extrusie-spleetcontrole:Hogere druk opent microscopisch kleine openingen tussen metalen onderdelen. Voor een hydraulische cilinder van 400 bar specificeren wij anti-extrusieringen (steunringen) van PEEK of brons.
• Wrijving en slijtage:Hoge druk verhoogt de bekrachtiging van de afdichting; speciale coatings met lage wrijving, zoals PTFE-brons, worden op de zuigerafdichtingen aangebracht om stick-slip te voorkomen.
• Temperatuurstijging:Druk veroorzaakt hitte; onze fabriek selecteert afdichtingen die geschikt zijn voor continu gebruik bij 120°C, waarbij gebruik wordt gemaakt van HNBR of FKM als de olietemperatuur hoog is.
• U-cup versus zuigerafdichting:Voor drukken boven de 300 bar gebruiken wij vaak een combinatie van een drukbekrachtigde U-cup en een slijtring om de zuiger te geleiden.

In de onderstaande tabel vatten we typische afdichtingsopstellingen samen die door ons ontwerpteam worden gebruikt, direct gecorreleerd met werkdrukbereiken:

Bovendien wordt de oppervlakteafwerking cruciaal onder hoge druk. Onze fabriek eist een staafafwerking van 0,2 µm Ra zodat afdichtingen bestand zijn tegen 400 bar. Ook passen wij verchromen of nitreren toe om wrijving te verminderen. Voor een recent project bij Raydafon Technology Group Co., Limited hebben we een tandemafdichting ontwikkeld voor een hydraulische cilinder van 500 bar die wordt gebruikt in offshore-spanners; het bevatte vier steunringen en een drukontlastingsgroef. Zonder deze toegewijde aanpak zou de afdichting binnen enkele seconden worden geëxtrudeerd. De werkdruk bepaalt dus niet alleen rechtstreeks het materiaal, maar ook de gehele architectuur van het afdichtingssysteem, waardoor lekvrije prestaties gedurende miljoenen cycli worden gegarandeerd.

Samenvatting: Druk als hoofdvariabele in het ontwerp van hydraulische cilinders

De werkdruk is de meest invloedrijke factor bij het ontwerp van hydraulische cilinders. Van de keuze van gelegeerd staal met hoge sterkte tot de nauwkeurige berekening van de wanddikte met behulp van de Lame-theorie, en van de selectie van meercomponenten PTFE-afdichtingen tot de vermoeiingsanalyse van eindkappen: elke beslissing vloeit voort uit de vraag "hoeveel bar?". Bij Raydafon Technology Group Co.,Limited hebben we cilinders ontworpen voor drukken variërend van 50 bar tot 700 bar, en elk project bevestigt opnieuw dat het negeren van drukeffecten tot storingen leidt. Door druk te respecteren door middel van robuuste materialen, intelligente wandafmetingen en geavanceerde afdichtingen, leveren wij hydraulische cilinders die zowel veilig als efficiënt zijn. Onze fabriek integreert drukgegevens in elk CAD-model en elke kwaliteitscontrole, zodat het eindproduct bestand is tegen reële omstandigheden. Bij Raydafon Technology Group Co.,Limited vertelt elke hydraulische cilinder die we ontwikkelen het verhaal van beheerste druk. Of u nu een heavy-duty cilinder nodig heeft voor de mijnbouw of een compacte unit voor industriële automatisering, ons team staat klaar om u te ondersteunen met 20 jaar inzicht.Neem vandaag nog contact op met onze fabriek.
