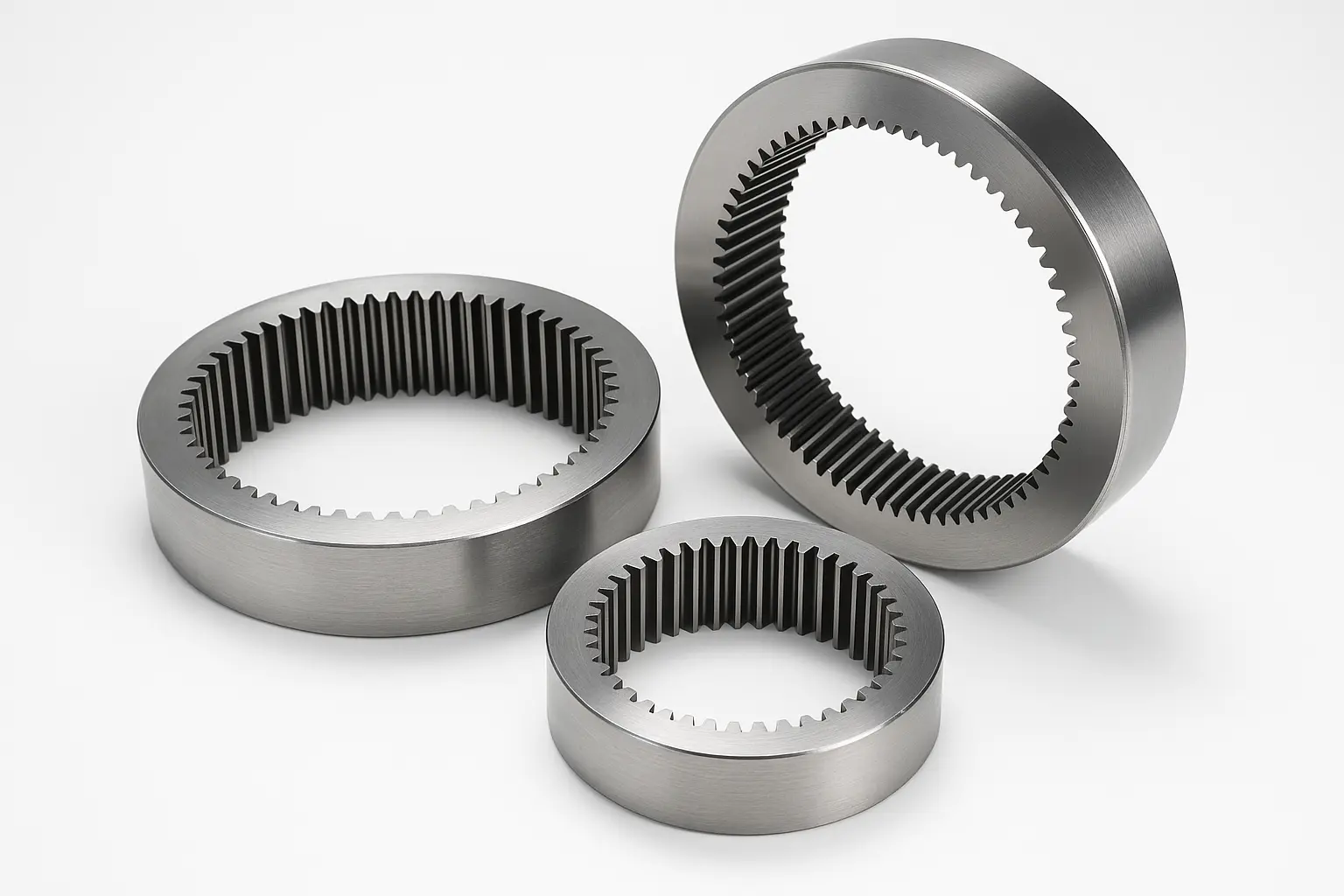

Ringwiel

Raydafon's Ring Gear Series omvat interne versnellingsringen, gesegmenteerde versnellingsringen, grote modulus zware versnellingsringen en andere typen, die veel worden gebruikt in zware lagers, windenergie-giersystemen, draaibare machines, zware transmissie-apparaten en andere velden. Raydafon, als professionele fabrikant en fabriek in China, is uw eerste keuze!

We gebruiken een hoogwaardig legeringsstaal als het basismateriaal, gecombineerd met CNC-tandwielhobbing, versnellingsslijpen en andere verwerkingsprocessen om ervoor te zorgen dat de tandoppervlakafwerking en de meshing-nauwkeurigheid voldoen aan de industriële normen. Voor ringwiel van grote grootte zijn we uitgerust met een speciale warmtebehandelingslijn, die een volledige cirkelcarburatie of inductie-blusbehandeling kan bereiken om de vermoeidheid en slijtvastheid te verbeteren. Alle producten worden volledig geproduceerd in onze eigen fabrieken, en belangrijke parameters zoals toonhoogtefout en radiale runout worden gedetecteerd door drie-coördinaat, versnellingsprofielmeetinstrumenten en andere apparatuur om een gladde montage en geen abnormale ruis tijdens de werking te garanderen.

Momenteel, RaydafonRingwielProducten zijn veel gebruikt in torenkranen, schildmachines, geautomatiseerde werkstations en andere apparatuur en geëxporteerd naar Duitsland, Brazilië, India en andere landen. Met stabiele kwaliteit en tijdige levering hebben we langdurige samenwerking gewonnen met veel fabrikanten van apparatuur in binnen- en buitenland. Of u nu een kleine partij monsters nodig hebt voor proefinstallatie of bulkaankoop, Raydafon kan uw project solide ondersteuning bieden met professionele diensten en uitstekende producten. Neem gerust contact met ons op voor monsters of offertes, en ons technische team zal snel respons- en selectiesuggesties geven op basis van uw tekenvereisten.

Hoe de grootte van ringwiel te meten

Veel klanten weten vaak niet waar ze moeten beginnen met het meten bij het vervangen of aanpassen van ringuitrusting (versnellingsring). In feite is dit werk niet ingewikkeld. Zolang u een paar sleutelgrootteparameters beheerst, kunt u bepalen of deze overeenkomt met de behoeften van de apparatuur.

Kijk eerst naar de buitendiameter.

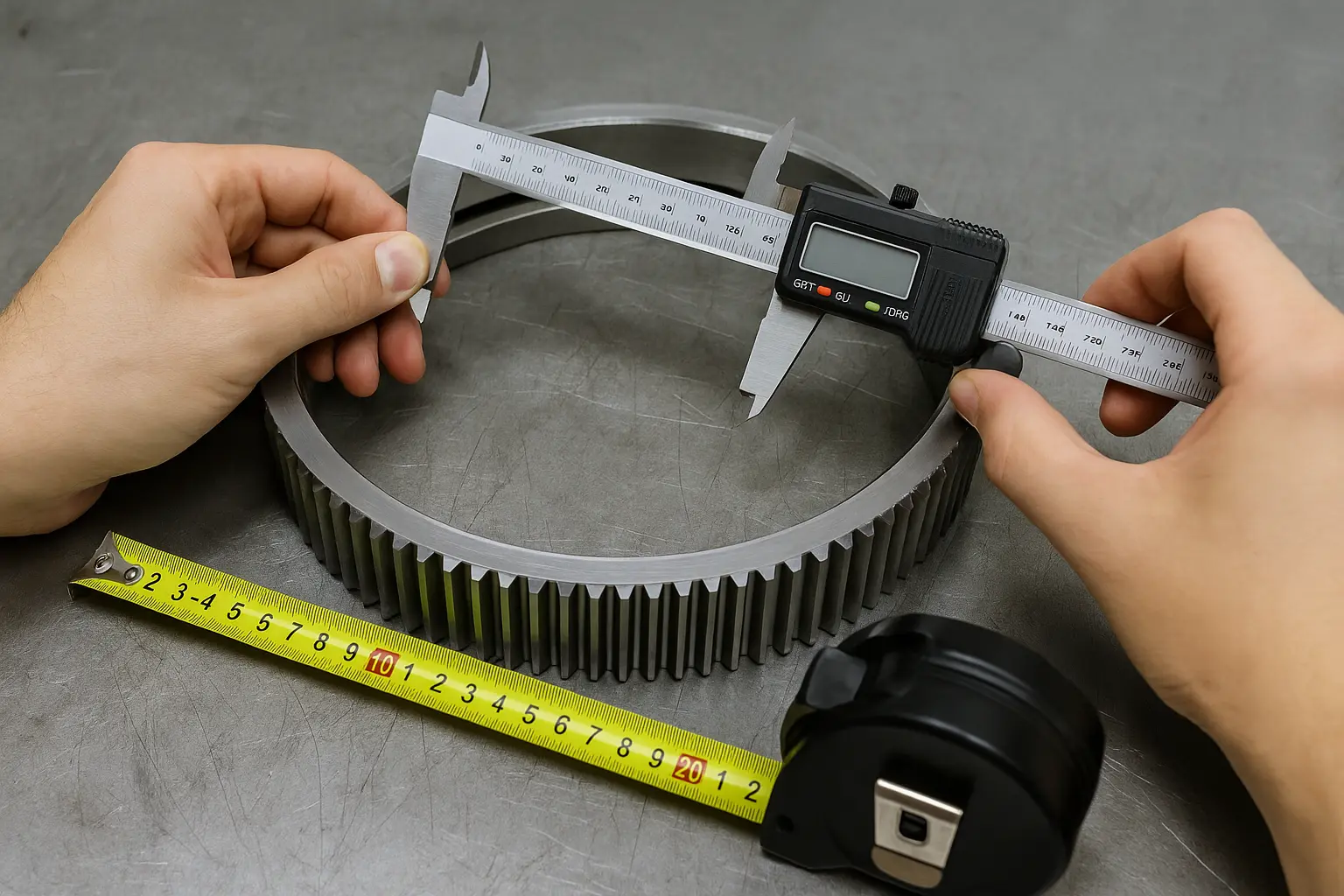

Gebruik een remklauw om de afstand van de buitenste rand van de tandwielring tot de buitenste rand te meten, die de zogenaamde "buitendiameter" is. Deze waarde bepaalt de ruimte die wordt bezet door de versnellingsring in de algehele structuur. Het kan niet te groot of te klein zijn en het moet passen bij de positie van uw oorspronkelijke apparatuur.

De tweede is de binnendiameter.

Dit is de diameter van het cirkelvormige gat in het midden van de tandwielring. Sommige klanten noemen het het "asgat". Deze grootte moet volledig consistent zijn met de as of flens op de installatiepositie op uw apparatuur, anders past deze niet of is het los.

Het volgende is het aantal tanden.

Tel gewoon de tanden één voor één, het is niet ingewikkeld. Deze waarde heeft invloed op de proportionele relatie van de versnellingsbak. Als het niet overeenkomt met het bijpassende zonnestraal en planetaire uitrusting, werkt de apparatuur niet normaal.

De module is ook kritisch.

De module is de grootte van elke tand, die gerelateerd is aan de afstand tussen tanden. Dit kan worden berekend met behulp van de formule: module = buitendiameter ÷ (aantal tanden + 2). Als u het niet zeker weet, kunt u ons het aantal tanden en de buitendiameter vertellen, en wij helpen u te berekenen.

Er zijn ook tandbreedte en tandhoek.

Sommige apparatuur is gevoelig voor geluid en belasting, dus u moet de tandbreedte (dikte van de tanden) en drukhoek (de helling van de tanden, in het algemeen 20 graden) overwegen. Deze beïnvloeden de soepelheid van het ineenstappen en zijn ook gerelateerd aan het leven.

Als deringwielHeeft schroefgaten, vergeet niet om de spatering van de gat en de draadspecificaties te meten.

Sommige ringwielen hebben schroefgaten om te repareren. Meet de grootte, het aantal en de opstellingscirkel (PCD) van de gaten en stuur ze naar ons, zodat we snel kunnen bevestigen of deze universeel is of dat de mal moet worden gewijzigd.

Waarom kiezen voor Raydafon Ringwiel

Het kiezen van Raydafon's ringwiel kiest in wezen een betrouwbare, zeer nauwkeurige transmissie-oplossing die bestand is tegen langdurige laadtests. Raydafon is gespecialiseerd in de vervaardiging van verschillende precisiewielen. Met een volwassen productiesysteem en extreme controle van details, zijn onze ringwarproducten niet alleen van stabiele kwaliteit, maar hebben ze ook goede veelzijdigheid en compatibiliteit. Ze worden veel gebruikt in kerntransmissiestructuren zoals windenergie -snelheidsstijgingen, planetaire reducers en engineering machinesaandrijfsystemen.

Onze ringwiel is gemaakt van carburated legeringsstaal, hoogwaardig gegoten staal of op maat gemaakte roestvrijstalen materialen, en is precisie gesmeed en warmte behandeld volgens het gebruiksscenario. De hardheid van de tandoppervlak kan tot HRC60 reiken. In termen van technologie gebruiken we meerdere precisie-verwerkingsverbindingen zoals CNC-hobbing, tandprofielafwerking en ringwiel binnendiameter lappen en gebruiken we het tandwielmeetcentrum om de sleutelafmetingen zoals de tandenrichtingfout en radiale runout volledig te inspecteren om ervoor te zorgen dat elk product een hoge matching en interferentie-vrije werking kan bereiken met de planeet en versnellingsas.

Raydafon is zich er terdege van bewust dat verschillende industrieën verschillende vereisten hebben voor ringuitrustingsproducten, dus bieden we een verscheidenheid aan specificaties en niet-standaardaanpassingsdiensten. Van grote modulus zware ringwielen tot kleine modulus high-precisie ringwielen, we kunnen op aanvraag produceren en monsters leveren zodra 10 werkdagen nadat de tekening is bevestigd. Tegelijkertijd ondersteunt onze ringuitrusting ook interne en externe versnellingsstructuren, die kunnen voldoen aan de structurele vereisten van verschillende werkomstandigheden zoals windenergie -giermechanismen, automatische transmissieboxen en mechanische zware apparaten.

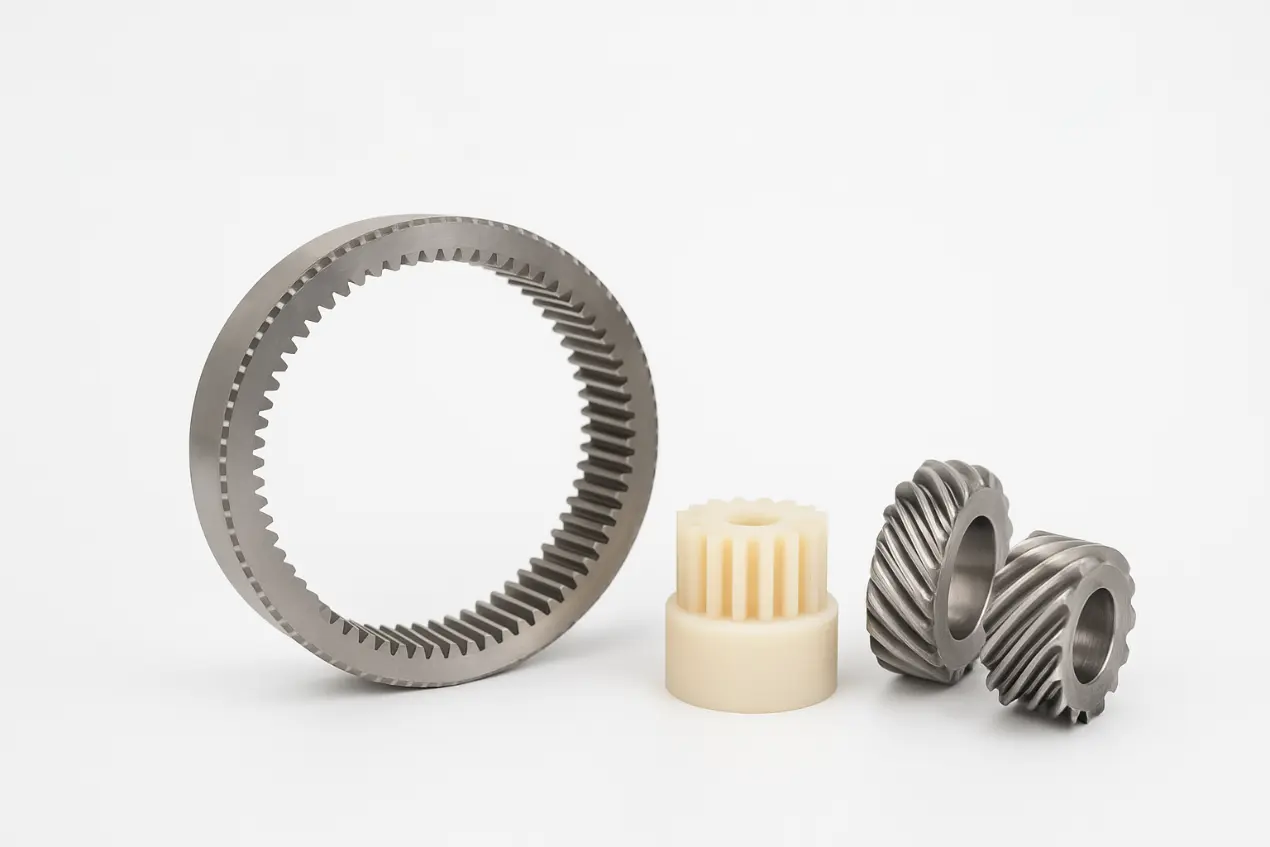

Raydafon produceert niet alleen ringuitrusting, maar heeft ook een complete Precision Gear Product Line, inclusief plastic uitrusting, schuine uitrusting, schroefuitrusting, enz. Of het nu een klant is die rustige en lichtgewicht kantoorapparatuur achtervolgt, of een industriële klant die zware en slijtvaste en slijtvaste oplossing nodig heeft, we kunnen een one-stop-oplossing bieden. Het kiezen van Raydafon betekent het kiezen van een technische fabrikant die versnellingen echt begrijpt, kosten regelt en geen compromis is voor kwaliteit. Als u technische vragen heeft over de toepassing van ringversnellingen, of op zoek bent naar ringversnellingen van zeer nauwkeurige ring die geschikt zijn voor een bepaald apparaat, neem dan gerust contact op met ons technische team. Raydafon biedt een stabiele en betrouwbare "stroom gesloten lus" voor uw transmissiesysteem.
