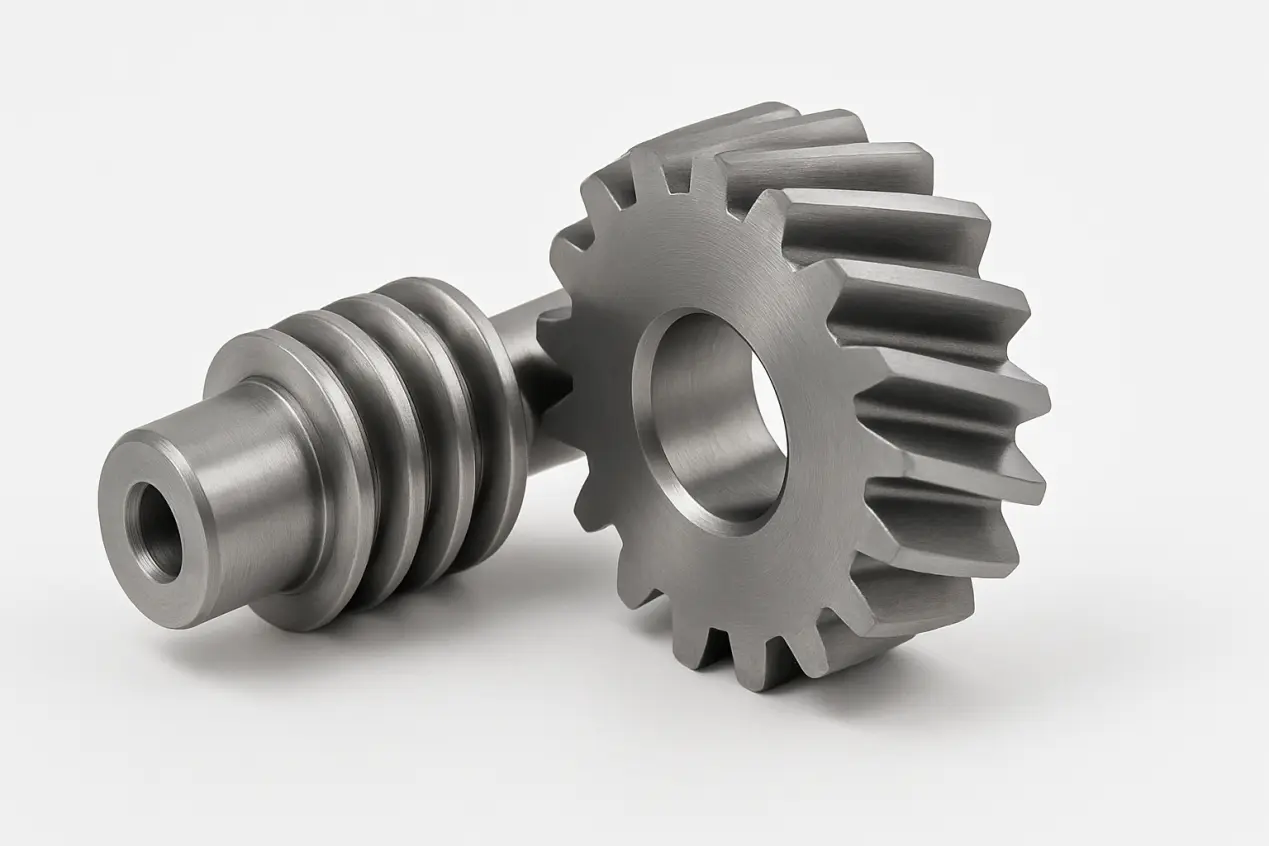

Schroefwiel

RaydafonDe schroefwielen worden allemaal verwerkt door CNC -frezen, en de tandenoppervlaknauwkeurigheid kan het ISO 7 -niveau bereiken, wat vooral geschikt is voor gespreide assystemen met hoge vereisten voor meshing -stabiliteit en transmissiehoek. In scenario's zoals het draaien van de transmissie van textielmachines, spiraalvormige voeding van verpakkingsapparatuur, loodschroefaandrijving van medische apparatuur en hoekpositioneringsmechanisme van automatiseringsapparatuur, vertonen onze producten goede slijtvastheid en meshingstabiliteit. Elk product voltooit het volledige proces van snijden, warmtebehandeling, het afwerking van het tandoppervlak tot de laatste inspectie in zijn eigen fabriek. Belangrijkste parameters zoals leadfout en de nauwkeurigheid van de helixhoek worden stuk voor stuk gecontroleerd door het versnellingsmeetcentrum om ervoor te zorgen dat de meshing -klaring wordt geregeld op ≤0,04 mm.

De drie belangrijkste productvoordelen van Raydafon -schroefversnelling zijn:

Flexibele structuur: ondersteunt een gespreid asontwerp met hoeken van 30 ° tot 90 °, het oplossen van het structurele probleem dat sporen niet kan verzenden;

Sterke duurzaamheid: tandoppervlak gekleed en geblust, hardheid bereikt HRC55-60, de continue levensduur kan meer dan 5000 uur bedragen;

Hoge transmissie -efficiëntie: na het optimaliseren van de helixhoek bereikt de efficiëntie 95%, terwijl de systeembewerkingsgeluid aanzienlijk wordt verminderd en de stabiliteit van de hele machine wordt verbeterd.

Op het gebied van high-end aanpassing biedt Raydafon een dual-lead structuur die "nul terugslag" -positionering kan bereiken, die met name geschikt is voor halfgeleiderapparatuur en luchtvaartinstrumenten. De schroefuitrusting die we bieden voor een halfgeleiderbedrijf regelt bijvoorbeeld de positioneringsfout van het wafersplatform binnen ± 0,01 mm door de tandvorm en verwerkingstolerantie te optimaliseren, waardoor hoge herkenning van klanten wordt gewonnen.

Raydafon kiezenschroefwielBetekent het kiezen van een "zeer nauwkeurige, hoge aanpassingsvermogen, lage verlies" Power Transmission Core-component, waardoor uw apparatuur altijd efficiënt en betrouwbaar kan werken in een complexe gespreide structuur. We bieden ook Bevel Gear, Spur Gear en andere ondersteunende producten om te voldoen aan de diverse behoeften van klanten. Welkom om contact met ons op te nemen om monsters, selectiehandleidingen of technische informatie te verkrijgen, en onze technische ingenieurs bieden binnen 24 uur bijpassende oplossingen.

Hoe het schroefwiel te gebruiken

Schroefwielenworden voornamelijk gebruikt om het vermogen tussen twee niet-parallelle, gespreide schachten over te dragen, met een gemeenschappelijke hoek van 90 °. Een opmerkelijk kenmerk van dit type versnelling is het hellende tandoppervlak. De tanden zijn niet in lineair contact, maar puntcontact of schuine contact, waardoor ze stiller en minder trillen tijdens het bedrijf, en geschikt voor mechanische structuren van gemiddelde en lage snelheid met geluidsvereisten.

Bij feitelijk gebruik is de eerste stap om te bevestigen dat de installatiepositie consistent is met de ashoek. Vooral bij gebruik in drukapparatuur, draaiende machines of medische leveringssystemen, zal hoekafwijking slecht meshing of huiling veroorzaken. Ten tweede moeten een paar schroefwielen met bijpassende modules, helixhoeken en het aantal tanden worden geselecteerd om een normale transmissie te garanderen. De rotatierichting van de tandwielen moet ook in paren worden gebruikt, meestal een combinatie van links-rechts, en kan niet worden gemengd.

In termen van smering, vanwege het kleine contactoppervlak van het tandoppervlak en geconcentreerde wrijving, wordt het aanbevolen om vet- of oliefilmdekking te gebruiken, vooral bij langdurige werking of zware lading gelegenheden zoals geautomatiseerde transmissielijnen en testplatforms. Voor apparatuur met hoge positioneringsnauwkeurigheidseisen (zoals halfgeleiderbehandelingsmechanismen) kunnen modellen met fijne slijpprocessen worden geselecteerd om de klaring van de meshing te verminderen en herhaalde positioneringsmogelijkheden te verbeteren.

Bovendien wordt het niet aanbevolen om schroefwielen te gebruiken voor omkeerbare transmissie -gelegenheden omdat ze geen symmetrische meshingmogelijkheden hebben. Als het gedwongen wordt om in beide richtingen te rennen, zal dit de slijtage verhogen en zelfs tand overslaan, wat de levensduur van de services beïnvloedt.

Raydafon heeft vele jaren verwerking en ondersteunende ervaring op het gebied van schroefwielen. We kunnen helpen bij het verstrekken van tandenontwerp-, belastingberekening- en smeeraanbevelingen op basis van de assemblagestructuur en werkparameters van de klant. Het kiezen van een geschikte structuur is slechts de eerste stap. Alleen door het wetenschappelijk te gebruiken, kan het transmissiesysteem gedurende een langere periode stabiel werken.
