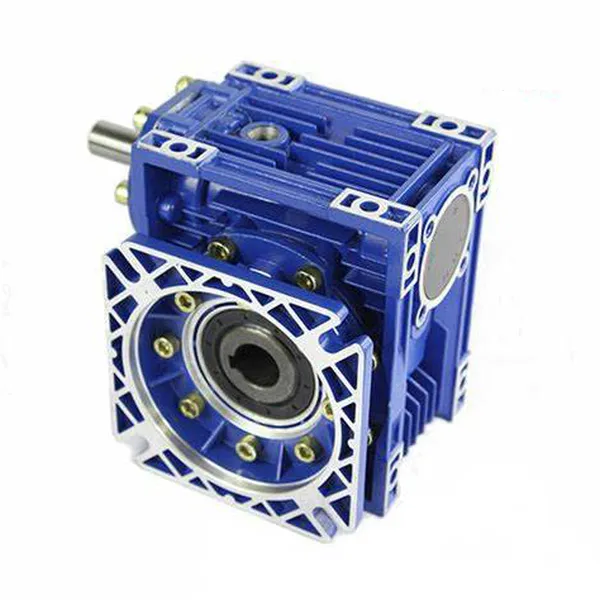

Worm versnellingsbak

Raydafon, De hoogwaardige wormreductiefabriek van China, past nauwkeurig overeen met de behoeften van verschillende apparatuur en is uw eerste keuze voor het vinden van een betrouwbare fabrikant en leverancier. We bieden stabiele kwaliteit en redelijke prijsondersteuning en worden veel gebruikt in voedselverpakkingen, transportmachines, houtbewerkingsmachines, agrarische apparatuur en andere scenario's.

Raydafon richt zich op de structurele optimalisatie en prestatieverbetering van wormwielreducers. De producten gebruiken uit één stuk hoogwaardig aluminiumlegering of gietijzeren behuizing, die sterk en corrosiebestendig en geschikt is voor complexe werkomstandigheden met hoge luchtvochtigheid, hoog stof of frequente trillingen. De interne wormwiel is gemaakt van krachtige koperlegering van koperen, gecombineerd met hoogwaardige legeringsstalen worm, en na precisie slijpen en warmtebehandeling, is de meshing glad, het geluid is laag, de transmissie-efficiëntie is hoog en de lage temperatuur wordt onder continue werkomstandigheden gehouden, waardoor de levensduur van de hele machine wordt verlengd.

Om de productbetrouwbaarheid te verbeteren, ondergaat elke versnellingsbak van Raydafon de no-load looptest, de afdichtingstest van de olieafdichting en de contacttest van het tandoppervlak voordat de fabriek wordt verlaat om geen olielekkage, geen geluid en geen montagefout te garanderen. Het smeergedeelte maakt gebruik van krachtige synthetisch vet of versnellingsolie om zich aan te passen aan de werkomgeving van -20 ℃ tot +80 ℃. Sommige modellen kunnen worden uitgerust met een ademklep om de levensduur van de afdichting te verlengen en de onderhoudsfrequentie te verminderen.

Onze worm versnellingsbak bedient niet alleen verschillende fabrikanten van binnenlandse machines en apparatuur, maar wordt ook op grote schaal geëxporteerd naar Europa, Amerika, Zuidoost -Azië, het Midden -Oosten en andere plaatsen, die stabiele transmissie -oplossingen bieden voor wereldwijde klanten. Raydafon houdt zich altijd aan het principe van "betrouwbaardere transmissie en efficiëntere service" en verbetert continu de productnormen en serviceresponssnelheid.

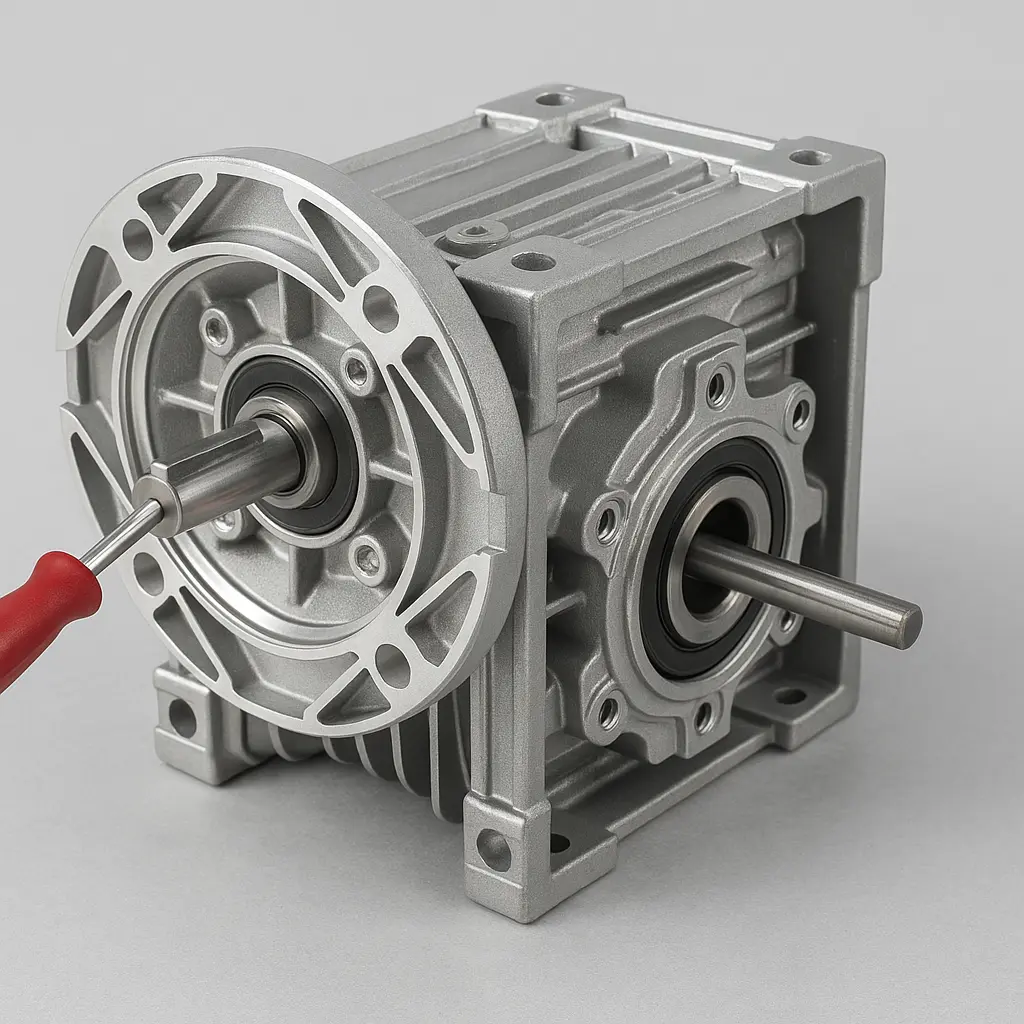

Hoe u de speling in Worm versnellingsbak kunt aanpassen

In het transmissiesysteem van de wormwielvermindering is de grootte van de speling direct gerelateerd aan de operationele stabiliteit, transmissie -efficiëntie en levensduur van de apparatuur. De zogenaamde speling verwijst naar de kleine opening die moet worden gereserveerd tussen de twee tandoppervlakken om interferentie te voorkomen en een gladde meshing te garanderen wanneer de worm en het wormwiel meshen. De door Raydafon geproduceerde wormversnellingsbak is nauwkeurig aangepast voordat de fabriek verlaat, maar veranderingen in de terugslag zijn onvermijdelijk tijdens langdurig gebruik of herinstallatie, dus het is zeer noodzakelijk om de juiste aanpassingsmethode te beheersen.

Voordat u de terugslag aanpast, moet u er eerst voor zorgen dat de reducer zich in een power-off-status bevindt en de belasting volledig is gelost om een rotatierisico te voorkomen. Reinig het oppervlak van de reducer vóór demontage om ervoor te zorgen dat het aanpassingsproces soepel verloopt. Voor de NMRV -serie wormuitrustingReducers die vaak worden gebruikt door Raydafon, houdt het structurele ontwerp rekening met het gemak van aanpassing ter plaatse. De meeste modellen hebben een excentrieke invoeras stoel of flensvoorbelastingsmechanisme, die een fijne aanpassing van de speling kan bereiken door een eenvoudige werking.

In het specifieke werkingsproces is het meestal noodzakelijk om de bevestigingsbouten van de wormas aan het ingangseinde los te maken en de meshingdiepte van de worm en het wormwiel te wijzigen door de positie van de excentrieke huls of de lagerstoel aan te passen. De axiale afstand tussen de twee kan ook worden afgestemd door de dikte van de pakking aan de ingangsbouwzijde of de wormwielzijde te veranderen. Dit type structuur kan meestal de nevenklaring tussen 0,08 en 0,15 mm door precisiecontrole stabiliseren, zodat zowel een goede meshing -efficiëntie als niet te strak is om jamming of verhoogde slijtage te veroorzaken.

Nadat de aanpassing is voltooid, moet een volledige no-load-testrun worden uitgevoerd om te bevestigen dat er geen abnormale ruis, trillingen of temperatuurstijging is en vervolgens een volledige ladingtest moet worden uitgevoerd. Het is met name belangrijk op te merken dat de nevenklaring niet te strak kan worden aangepast, anders zal deze grote loopweerstand, ernstige verwarming van het tandoppervlak en zelfs vroege schade veroorzaken. Als de zijslijtage van de versnelling ernstig is, of het lager los is, is de doos vervormd, enz. Tijdens het aanpassingsproces moet deze worden gestopt en moeten onderdelen worden vervangen of moet de technische ondersteuning van de fabrikant worden gecontacteerd.

Alle Raydafon Worm versnellingsbakken passeren de contactdetectie van tandoppervlak en no-load operatietests voordat de fabriek verlaat om ervoor te zorgen dat de versnellingspaarklaring in de beste staat is. We bieden gebruikers ook gedetailleerde instructies voor gebruik en onderhoudsgidsen. Als gebruikers op locatie aanpassingsmoeilijkheden ondervinden, kunnen we technische assistentie op afstand bieden, inclusief videobuiding of structurele tekeninganalyseservices. Dankzij de redelijke structuur- en hoge assemblagestandaarden hebben de producten van Raydafon een goede transmissiestabiliteit getoond in veel automatiseringsapparatuur, het vervoeren van machines en verpakkingsmachines en kunnen ze een nauwkeurige respons behouden, zelfs onder complexe of hoogfrequente start-stopcondities. Het correct aanpassen van de nevenklaring is een belangrijke voorwaarde om de langdurige stabiele werking van de apparatuur te waarborgen. Als u meer technische vragen heeft over de productstructuur of on-site installatie, neem dan gerust contact op met het technische team van Raydafon en we bieden tijdige en professionele ondersteuning.

Hoe worm versnellingsbakverhouding te berekenen

Bij het selecteren of ontwerpen van eenWorm versnellingsbak, de berekening van de transmissieverhouding (d.w.z. reductieverhouding) is een van de belangrijkste parameters. Als een professionele fabrikant van het versnellingsbak van wormvertegenwoordiger beveelt Raydafon aan dat u deze parameter nauwkeurig onder de knie hebt voordat u een model selecteert om ervoor te zorgen dat de uitvoersnelheid en het koppel aan de werkelijke behoeften voldoen.

De berekeningsmethode van de transmissieverhouding voor een wormwielreducer is zeer direct en de basisformule is:

Transmissieverhouding = Aantal tanden van het wormwiel ÷ aantal wormkoppen

Onder hen is het aantal tanden van het wormwiel over het algemeen gemarkeerd op het productnaamippel of technische tekening, en gemeenschappelijke waarden zijn 30, 40, 50, 60, enz.; Het aantal wormkoppen is meestal 1 of 2, wat aangeeft hoeveel tanden het wormwiel per beurt van de worm roteert.

Als het wormwiel bijvoorbeeld 40 tanden heeft en de worm eenhoofdig is (1 kop), is de transmissieverhouding:

40 ÷ 1 = 40, dat wil zeggen, de uitgangssnelheid is 1/40 van de ingangssnelheid.

Als de worm dubbelded is (2 koppen), dan is de transmissieverhouding met hetzelfde aantal wormwieltanden:

40 ÷ 2 = 20, het vertragingseffect wordt met de helft verminderd, maar de uitgangssnelheid wordt verhoogd.

In de werkelijke productreeks van Raydafon bieden we een verscheidenheid aan standaardsnelheidsverhoudingen van i = 7,5 tot i = 100 om te voldoen aan de snelheids- en koppelconversie -eisen onder verschillende werkomstandigheden. Sommige modellen ondersteunen ook combinaties van meerdere fasen om een grotere output van transmissieverhouding te bereiken, zoals 40: 1 in de eerste fase en 5: 1 in de tweede fase, en de totale transmissieverhouding kan 200: 1 bereiken.

Het is vermeldenswaard dat in daadwerkelijk gebruik, naast de transmissieverhouding, factoren zoals uitgangskoppel, efficiëntieverlies en werkcyclus ook volledig worden overwogen. Als de reductieverhouding te groot is, zal de efficiëntie afnemen en zal het volume toenemen; Als het te klein is, is het uitgangskoppel onvoldoende en kan de belasting niet worden aangedreven.

Raydafon kan snel de juiste combinatie van het model en de snelheidsverhouding aanbevelen op basis van het invoervermogen, de besturingssnelheid, belastingskenmerken en andere parameters die door de klant worden verstrekt. Ons technische team kan volledige selectieberekeningsdiensten bieden om ervoor te zorgen dat de apparatuur de verwachte prestaties in daadwerkelijke werking bereikt. Als u vragen hebt over de berekening van de snelheidsverhouding of productaanpassing, neem dan gerust contact op met Raydafon voor technische ondersteuning en aangepaste suggesties.
