Wormversnellingsbakken uit de WPDA-serie
  • Wormversnellingsbakken uit de WPDA-serieWormversnellingsbakken uit de WPDA-serie
  • Wormversnellingsbakken uit de WPDA-serieWormversnellingsbakken uit de WPDA-serie

Wormversnellingsbakken uit de WPDA-serie

Wormwielkasten uit de WPDA-serie — 13 framegroottes (40–250), verhoudingen 5:1 tot 100:1, uitgangskoppel 15–2.500 N·m, ingangsvermogen 0,12–15 kW, IP65 gietijzeren behuizing met geforceerde smering. Het wormwiel wordt geblust en geslepen tot HRC 58–62; een dubbele lipafdichting houdt meelstof, veldslib en spoelwater uit de tandwielholte. Er zijn voet-, flens- en holle-asmontage beschikbaar, en de uitgaande as kan worden bewerkt zodat deze bij uw bestaande motor past. Stuur uw ingangsvermogen, vereiste overbrengingsverhouding en motorflens - wij sturen u binnen 24 uur een passend frame, maattekening en fabrieksofferte terug.
4050607080100120135147155175200250

Wormwielkasten uit de WPDA-serie — verhoudingen 5:1 tot 100:1, 15–2.500 N·m, IP65 gietijzeren behuizing

Als u een wormreductiemiddel voor een mixer, transportband, verpakkingslijn of landbouwwerktuig aanschaft, zijn de drie cijfers dat beslissen of het past zijn verhouding, uitgangskoppel en motorflens. De WPDA-serie omvat alle drie de dertien framegroottes van 40 tot 250, met ingangsvermogen van 0,12 kW tot 15 kW en een gietijzeren behuizing die IP65 onder spoelwater en stof. Met de onderstaande tabellen kunt u een frame afstemmen op uw toepassing zonder een catalogus te openen.

Specificatie momentopname

  • Framematen40, 50, 60, 70, 80, 100, 120, 135, 147, 155, 175, 200, 250
  • Ingangsvermogen0,12 kW – 15 kW
  • Reductieverhouding5:1, 10:1, 15:1, 20:1, 25:1, 30:1, 40:1, 50:1, 80:1
  • Uitgangskoppel15 N·m – 2.500 N·m
  • HuisvestingHoogwaardig gietijzer, slag- en vervormingsbestendig
  • WormwielGedoofd en geslepen, tandoppervlak HRC 58–62
  • BeschermingIP65 — dubbele lipafdichting plus stofdichte skeletolieafdichting
  • MontageVoet, flens of holle as; uitgaande as die op uw motor is bewerkt
  • SmeringGeforceerd smeercircuit, carter onder 60 °C bij 24/7 bedrijf

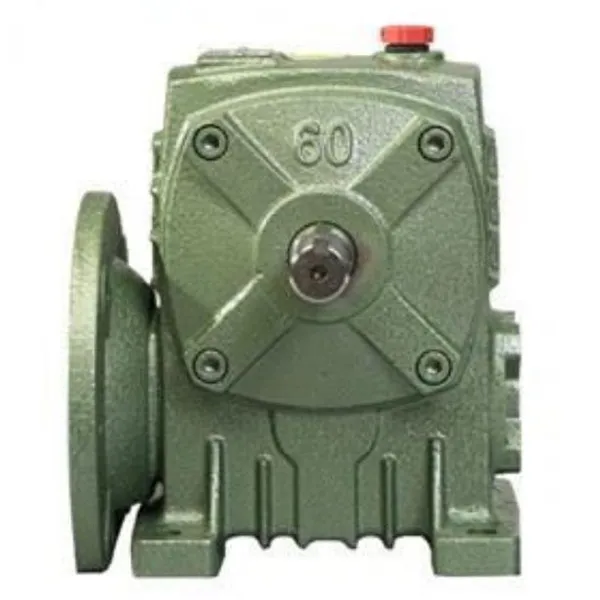

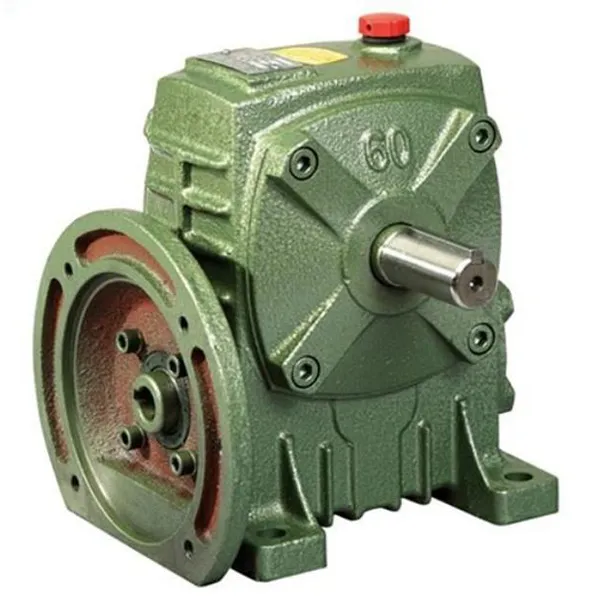

WPDA Series Worm Gearboxes — cast iron housing worm reducer

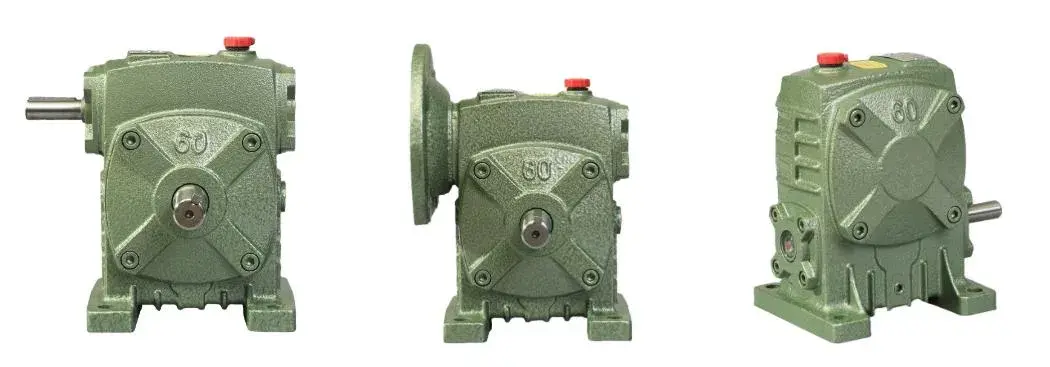

WPDA-wormwielkast - gietijzeren behuizing, flensgemonteerde ingaande, holle of massieve uitgaande as.

Waar de WPDA past

Voedselverwerking en mixen

Zelfremmend houdt de peddel vast wanneer de motor stopt

Dankzij een verhouding van 40:1 op de WPDA-70 kan een mengpeddel met grote capaciteit onder belasting starten zonder af te slaan. Wanneer de lijn stopt, de zelfremmende wormgeometrie zorgt ervoor dat de peddel niet onder zijn eigen gewicht valt. De De dubbele lipafdichting houdt meelstof uit de olie, waardoor het onderhoudsinterval oploopt tot ongeveer zes maanden.

Afvalwater & Sortering

Gietijzeren behuizing en dubbele lipafdichting tegen vocht

In een rioolwaterzuiveringsinstallatie of afvalsorteerinstallatie is olie die langs een versleten lipafdichting lekt, de oorzaak van de lagers. De WPDA-100 maakt gebruik van een roestvrije gietijzeren behuizing en een dubbele lipafdichting; gemeten bedrijfsgeluid daalt van rondom 80 dB tot 62 dB, wat van belang is bij nachtdiensten in woonzones.

Landbouwmachines

De verhouding van 60:1 verdrievoudigt het trommelkoppel op een oogstmachine

Op een dorstrommel van een maaidorser verhoogt een 60:1 WPDA-80 het motorkoppel ongeveer drievoudig en verbetert het dorsen efficiëntie met ongeveer 25%. De holle as wordt rechtstreeks op de bestaande aandrijfas, dus het frame, gemonteerd hoeft niet opnieuw te worden bewerkt. IP65 houdt veldslib en regen uit de tandwielholte.

Logistiek & Hijswerk

De rechthoekige opstelling bespaart 30% installatieruimte

Op geautomatiseerde sorteerlijnen en hefplatforms zorgt de haakse wormindeling ervoor dat de motor ernaast zit de aangedreven as in plaats van erachter. Een 25:1 WPDA-60 biedt voldoende positionering voor het sorteren van pakketten zonder servo. Uitgaande assen kunnen zo worden bewerkt dat ze bij geïmporteerde motoren passen, waardoor een volledige transmissie wordt vermeden ruilen. Zie deWP-serie wormwielkastbereik voor taken met een lagere verhouding.

Selectietabel — Vermogen, verhouding en gewicht

Snelle referentie framegrootte — nominaal ingangsvermogen en gewicht
Maat Ingangsvermogen (kW) Verhoudingsbereik Gewicht (kg)
40 0.12 5:1 – 80:1 5
50 0.18 5:1 – 80:1 8
60 0.37 5:1 – 80:1 11
70 0,37 – 0,75 5:1 – 80:1 17
80 0,75 – 1,5 5:1 – 80:1 22
100 1.5 5:1 – 80:1 38
120 2,2 – 3,0 5:1 – 80:1 64
135 3,0 – 4,0 5:1 – 80:1 85
147 3,0 – 4,0 5:1 – 80:1 105
155 5.5 5:1 – 80:1 118
175 5,5 – 7,5 5:1 – 80:1 165
200 11.0 5:1 – 80:1 236
250 11,0 – 15,0 5:1 – 80:1 396

Het uitgangskoppel reikt van 15 N·m bij maat 40 tot 2.500 N·m bij maat 250. Als uw taak een verhouding nodig heeft die buiten de negen ligt standaardstappen, vraag naar het dichtstbijzijnde paar en wij bevestigen de werkelijke uitvoersnelheid en het koppel.

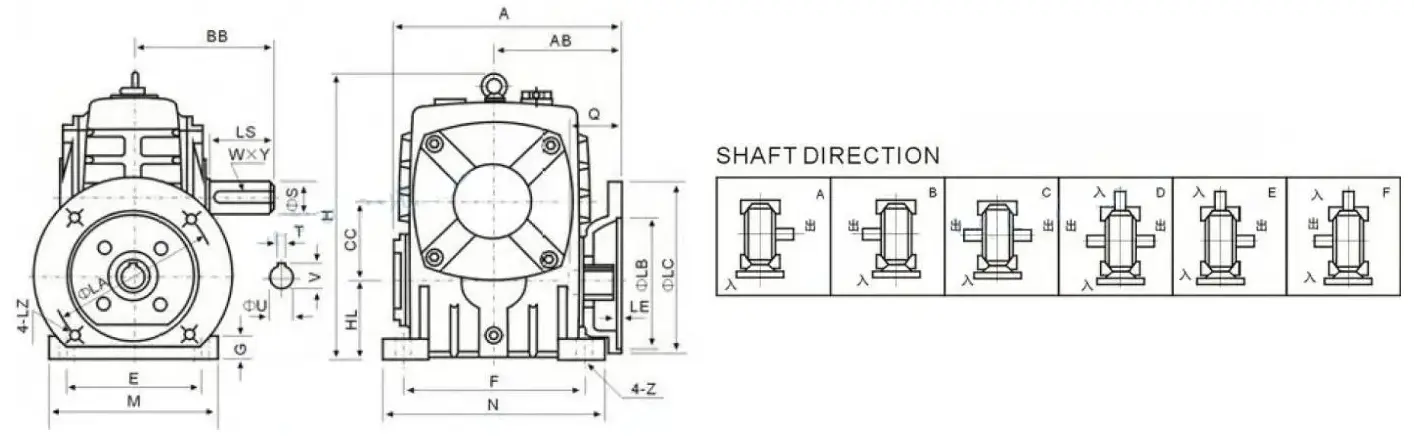

Installatieafmetingen — Framegroottes 40 tot 250

Inbouwafmetingen (mm) — A, AB, BB, H, HL, flens LA/LB/LC, ingangsgat Q/U, uitgaande as LS/S
Maat A AB BB H HL M N E F G Z LA LB LC LE LZ Q U T×V LS S W×Y
40 135 75 74 138 40 90 100 70 80 13 10 115 95 140 4 M8 31 11 4×12,8 28 14 5×3
50 151 83 97 176 50 120 140 95 110 15 12 115 95 140 4 M8 31 11 4×12,8 40 17 5×3
60 167 91 112 204 60 130 150 105 120 20 12 130 110 160 4 M8 33 14 5×16,3 50 22 7×4
70 200 109 131 236 70 150 190 115 150 20 15 130 110 180 4 M8 40 14 5×16,3 80 28 7×4
80 225 125 142 268 80 170 220 135 180 20 15 165 130 200 4.5 M10 48 19 6×21,8 65 32 10×4,5
100 280 148 169 336 100 190 270 155 220 25 15 165 130 200 4.5 M10 52 24 8×27,3 75 38 10×45
120 333 181 190 430 120 230 320 180 260 30 18 215 180 250 5 M12 63 28 8×31,3 85 45 12×4,5
135 375 202 210 480 135 250 350 200 290 30 18 215 180 250 5 M12 83 28 8×31,3 95 55 16×6
147 415 235 210 480 123 250 350 200 280 32 18 215 180 250 5 M12 83 28 8×31,3 95 55 16×6
155 448 247 252 531 135 275 390 220 320 35 21 265 230 300 5 M12 83 38 10×41,3 110 60 18×7
175 481 262 255 600 160 310 430 250 350 40 21 265 230 300 5 M12 83 38 10×41,3 110 65 18×7
200 543 285 319 686 175 380 480 290 390 40 24 300 250 350 6 M16 114 42 12×45,3 125 70 20×7,5
250 615 330 385 800 200 460 560 380 480 45 28 300 250 350 6 M16 114 42 12×45,3 155 90 25×9

Alle afmetingen in millimeters. Veeg op mobiel horizontaal over de tafel om de flens- en askolommen te bereiken. Stuur uw motorframe en de gewenste maat van de uitgaande as door, dan bevestigen wij de overeenkomende rij voordat u bestelt.

Waarom kopers deze serie specificeren

01

Gehard en geslepen wormwiel, HRC 58–62

Het wormwiel wordt geblust en geslepen, met een tandoppervlakhardheid in de HRC-band van 58–62. Bij een mijnbouwtransportband veroorzaakte twee jaar continu gebruik minder dan 0,1 mm tandwielslijtage - ongeveer drie keer de levensduur van een standaard verloopstuk bij hetzelfde gebruik. Deproductie van precisietandwielenpagina toont de slijp- en inspectiestappen achter dat cijfer.

02

Geforceerde smering houdt het carter onder de 60 °C bij 24/7 gebruik

Een intern geforceerd smeercircuit voedt het gaas en de lagers in plaats van alleen op spatten te vertrouwen. Bij Bij continu gebruik van 24 uur blijft het oliecarter onder de 60 °C, wat de oxidatie van het smeermiddel vertraagt en de filmdikte bij het wormcontact. Dat is het verschil tussen een verloopstuk dat een seizoen meegaat en één seizoen dat duurt meerdere.

03

IP65 dubbele lipafdichting en een behuizing die niet doorroest

Een dubbele lipafdichting plus een stofdichte skeletolieafdichting houden IP65 tegen modder, regen en processtof. Op een afvalsorteerplaats waar gewone reducers olie lekten en binnen drie maanden in beslag werden genomen, draaide een WPDA-100 18 maanden in dezelfde corrosieve omgeving zonder ook maar een druppel lekkage. Als uw plicht lichter is en u dat nodig heeft een kleinere envelop, vergelijk deWormversnellingsbak uit de RV-serie.

04

Uitgaande as is op uw motor bewerkt, en niet andersom

Voet-, flens- en holle-asmontage zijn allemaal beschikbaar en de uitgaande as kan op maat worden bewerkt van de motor of aangedreven as die u al bezit. Een landbouwmachinefabriek had een schacht nodig die bij een oudere paste motorisch; de vervangende as werd binnen drie dagen verzonden en vastgeschroefd zonder de motor te vervangen. Voor landbouwheffingen, zie deagrarische versnellingsbakbereik ook.

Feedback van klanten

“We laten deze draaien in een werkplaats met vochtige voeding, waar de vorige versnellingsbakken roestten en regelmatig moesten worden uitgeschakeld. Bij de WPDA-serie is de behuizing niet geroest, zelfs niet als er de hele dag bloem en vocht aanwezig was, en het brons wormwiel is nog schoon. Het geluid tijdens de werking is vrijwel verwaarloosbaar, zodat het de werking niet langer hindert voedseltestapparatuur in de buurt. Toen ik de reductieverhouding moest aanpassen, leidde hun team me door de stappen modelverschillen en voerde de belastingberekening voor mij uit - de aanbevolen eenheid liep vanaf het begin soepel begin.”

Emma WilsonVoedselverwerkingsfabriek, Sydney, Australië

“De WPDA-versnellingsbakken werkten heel goed voor ons project: betrouwbaar, efficiënt en eenvoudig te installeren en te onderhouden. Vanaf het eerste adviesgesprek tot de levering verliep alles soepel en de communicatie was eenvoudig. We zullen blijven samenwerken en het product aanbevelen aan andere partners.”

James CarterProjectkoper, klant van Raydafon

Stuur uw motorvermogen en -verhouding - verkrijg een bijpassend frame

Vertel ons het ingangsvermogen, de vereiste uitgangssnelheid of -verhouding, het montagetype en de asmaat. Wij zullen de bevestigen WPDA-frame, retourneer de maattekening en prijsopgave tegen fabrieksprijs, meestal binnen 24 uur. Volledig bereik op deworm versnellingsbakpagina.
