Factory Direct Forklift Hydraulic Cylinder Solutions Engineered for Heavy Duty Performance and Leak Free Operation

RAYDAFON / HYDRAULISCHE DIVISIE

Fabrikant van hydraulische cilinders voor vorkheftrucks voor OEM-levering, vervanging op de aftermarket en reparatie ter plaatse

Raydafon produceert hydraulische heftruckcilinders voor elektrische vorkheftrucks, vorkheftrucks met verbrandingsmotor, stapelaars en magazijnapparatuur. Elke eenheid wordt gebouwd op basis van bevestigde boring, slag, staafdiameter en verbindingseindstijl, en vervolgens aan een druktest onderworpen voordat deze de assemblagelijn verlaat, zodat deze zonder aanpassingen rechtstreeks de vrachtwagen op kan.

Wij leveren aan machinefabrieken, hydraulische systeemintegrators, regionale onderdelendealers en service-eenheden die verantwoordelijk zijn voor eindapparatuur. Cilinders worden geëxporteerd naar Europa, Zuidoost-Azië en Zuid-Amerika, waar zowel de originele uitrusting als de vraag naar vervanging op de aftermarket wordt gedekt.

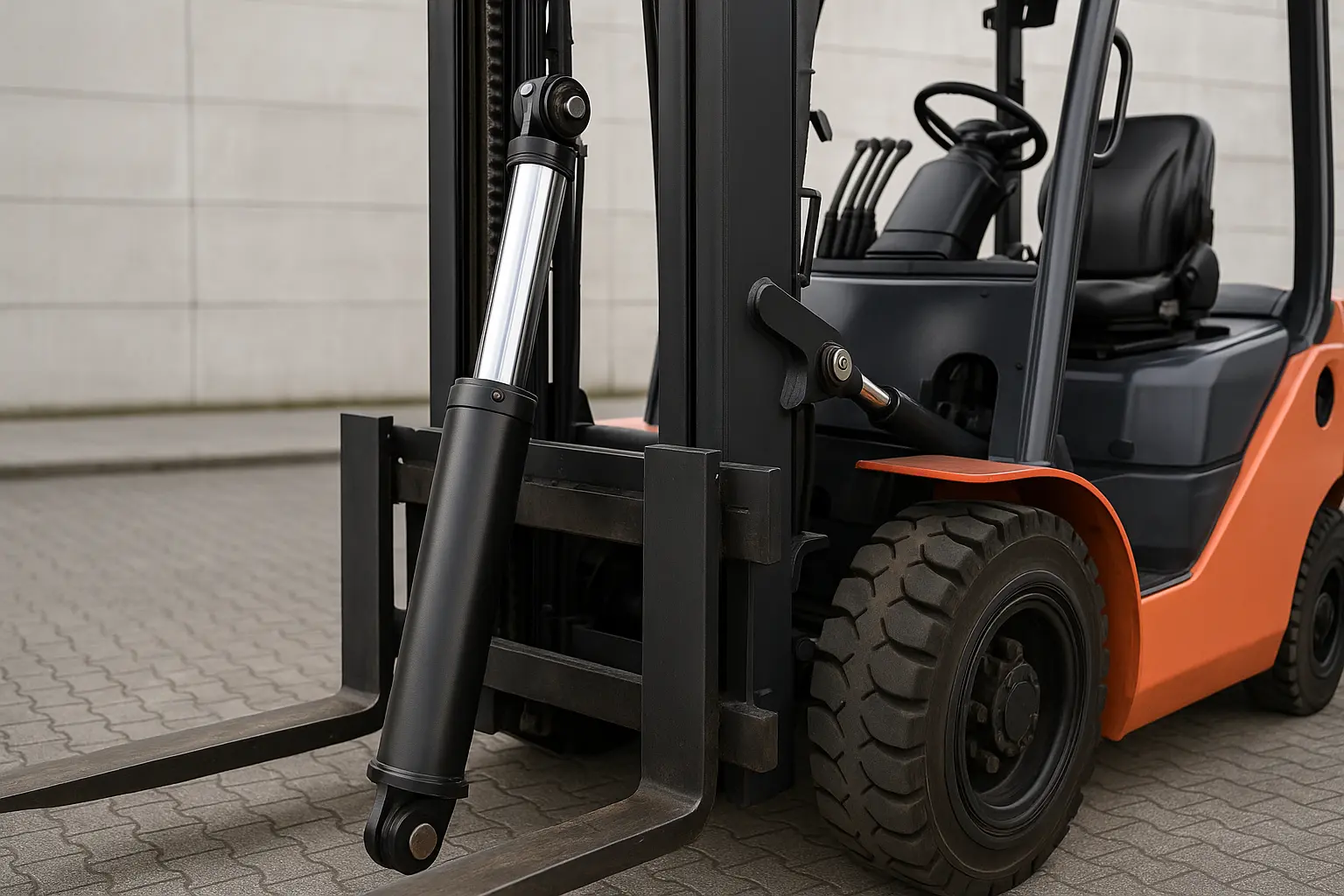

Forklift hydraulic cylinder manufactured by Raydafon
Hydraulische cilinders voor vorkheftrucks worden geproduceerd met CNC-gefreesde sleutelafmetingen, verzegeld in een gecontroleerd proces en vervolgens onder druk getest voordat ze worden verzonden.
1,5–18 tonDekking van het tonnage van vorkheftrucks
7–14 MPaWerkdrukbereik
Heffen / kantelenStandaard functietypen
CNCControle van de belangrijkste dimensies
OEM/ODMOp tekeningen gebaseerd maatwerk
01

Levering van hydraulische cilinders voor heftrucks voor kantel-, hef- en zijverschuivingsmechanismen

Verschillende vorkheftruckfuncties stellen verschillende eisen aan de cilinder. De kantelcilinder, de hefcilinder en de sideshiftcilinder zijn niet uitwisselbaar; elk heeft zijn eigen boring, slag, stangverhouding en montagegeometrie nodig, passend bij de mast en het vorkenbord dat hij bedient.

  • Kantelcilinders voor vorken en masthoekregeling
  • Hefcilinders voor het heffen en dalen van de mast
  • Cilinders met sideshiftmechanisme
  • Hydraulische pakketten voor elektrische vorkheftrucks
  • Vorkheftruckcilinders met interne verbranding
  • Stapelaars en magazijnverwerkingsapparatuur
  • Aangepaste boring en slag op tekening
  • Vervanging voor bestaande onderdeelnummers

Wat bepaalt de juiste cilinder

  • TonnageVorkheftrucks van 1,5 t tot 18 t hebben aanzienlijk verschillende boormaten en wanddiktes nodig.
  • FunctieKantel-, hef- en zijwaartse taken veroorzaken verschillende lastrichtingen en werkcycli.
  • MontageVoorste en achterste pen-, flens- of gaffelverbindingen moeten passen bij de mast en het frame.
  • OmgevingStof, vocht en veelvuldig gebruik vereisen de juiste staafafwerking en afdichtingskwaliteit.

De belangrijkste componenten zijn gemaakt van hoogwaardig gelegeerd staal, waarbij het staafoppervlak galvanisch is geplateerd of hardchroom is behandeld voor corrosie- en slijtvastheid. Het resultaat is een soepele beweging, snelle respons en stabiele afdichting bij frequent dagelijks gebruik, niet alleen tijdens de eerste week na installatie.

02

Hoe u een hydraulische cilinder van een vorkheftruck kunt herbouwen

Het herbouwen van een hydraulische cilinder van een vorkheftruck is niet simpelweg een kwestie van het losschroeven van de eindkap en het vervangen van de rubberen ring. Het proces bestaat uit vijf fasen, die allemaal van belang zijn. Sla een stap over en de unit zal binnen enkele dagen nadat deze weer in gebruik is genomen, weer gaan lekken.

  1. Maak de cilinder drukloos en verwijder deze Laat de systeemdruk ontsnappen, koppel de hydraulische leidingen los en verwijder de cilinder uit de vrachtwagen. Draai de bouten van het einddeksel los met een sleutel en trek de zuigerstang langzaam naar buiten, waarbij u erop let dat u de cilinderboring niet bekrast. Als er veel olie in zit, moet u deze aftappen en schoonmaken voordat u verdergaat.
  2. Inspecteer elk verwijderd onderdeel Controleer de zuiger, stang en keerringen één voor één op vervorming, slijtage, randverlies of roest. Een enkele slijtagemarkering kan de oorzaak van het lek zijn, dus sla de nauwkeurige inspectie niet over.
  3. Vervang alle verouderde of beschadigde afdichtingen Bevestig de specificatie voordat u deze plaatst. Sommige cilinders maken gebruik van gecombineerde afdichtingen, en als je ze in de verkeerde richting installeert, zal dit onmiddellijk falen veroorzaken, ongeacht hoe goed de rest van de herbouw is uitgevoerd.
  4. Monteer opnieuw in de oorspronkelijke volgorde Installeer de zuigerstang voorzichtig en houd de middenas overal uitgelijnd. Als de stang niet goed gecentreerd is, zal zelfs een correct herbouwde cilinder binnen een paar dagen na gebruik gaan lekken.
  5. Druktest vóór hermontage Monteer de gemonteerde cilinder op druktestapparatuur en controleer op interne lekkage of vastlopen. Pas nadat de test is geslaagd, mag deze weer op de vorkheftruck worden geïnstalleerd.

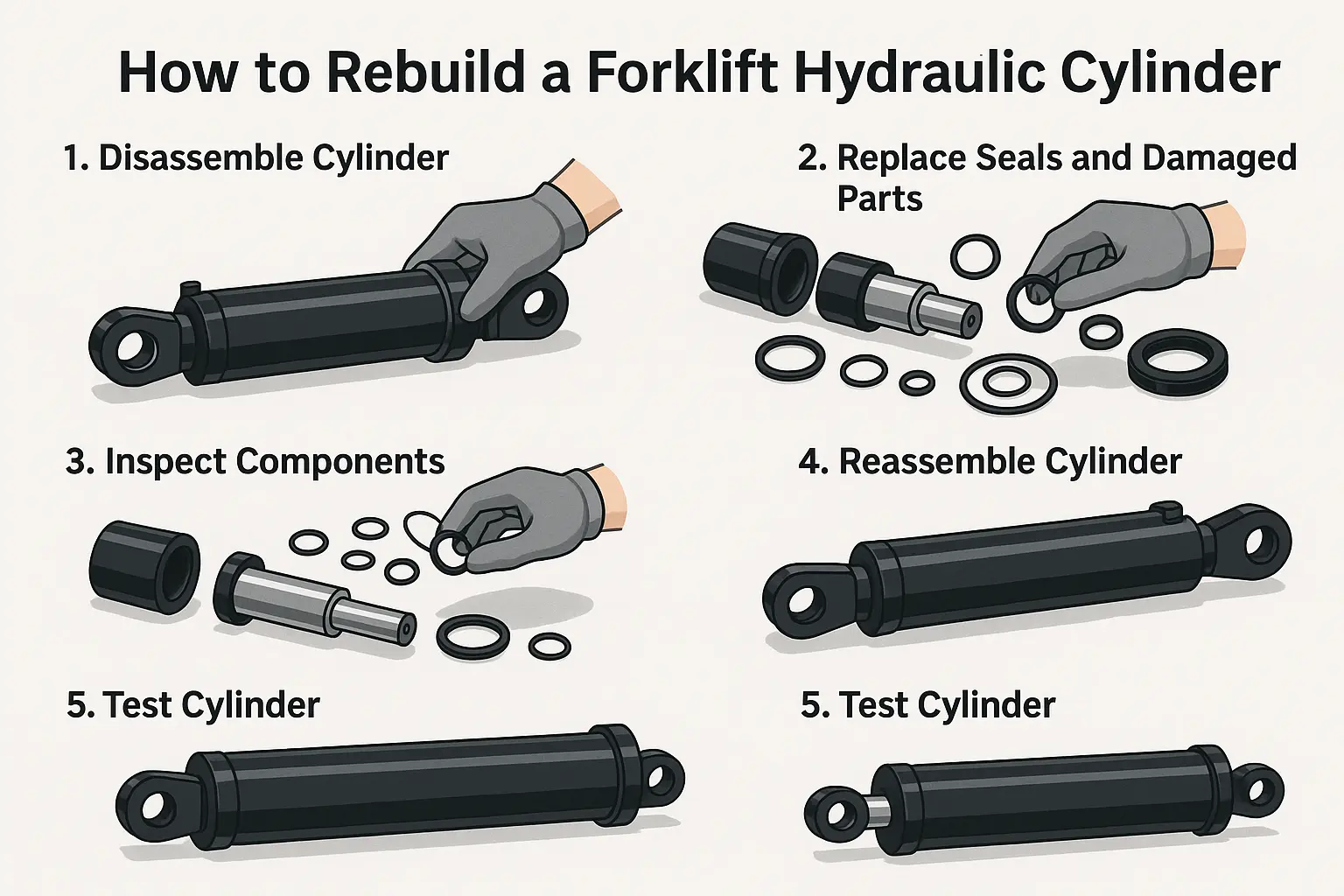

Forklift hydraulic cylinder rebuild process
Inspectie, vervanging van afdichtingen en correcte hermontage zijn verantwoordelijk voor het meeste succes bij herbouw – de druktest bevestigt dit.

Wanneer herbouwen het niet waard is

Als de zuigerstang verbogen is of de cilinderboring ernstig beschadigd is, zal een herbouw niet standhouden. Vervanging is de meest economische route. Raydafon levert een compleet assortiment hydraulische cilinders en onderdelen voor vorkheftrucks, plus reparatiesets op aanvraag – geschikt voor vorkheftruckreparateurs en apparatuuringenieurs die een vrachtwagen dezelfde dag weer in gebruik moeten nemen.

03

Hoe een hydraulische cilinder van een vorkheftruck te verwijderen

De verwijderingsvolgorde en verwerkingsdetails bepalen of de klus twintig minuten duurt of omliggende onderdelen beschadigt. De vier onderstaande fasen zijn de standaardprocedure die onze servicepartners volgen.

Laat de druk los Schakel de vorkheftruck uit en laat het hydraulische systeem op natuurlijke wijze drukontlasten. Wacht enkele minuten om er zeker van te zijn dat alle druk is afgevoerd voordat u een verbinding aanraakt.
Maak de olieleidingen los Wikkel de verbinding in met een doek om de resterende olie op te vangen, verwijder de hogedrukslang van de cilinder en markeer deze zodat deze weer in de juiste positie kan worden aangesloten.
Verwijder de bevestigingspennen of bouten De cilinder is doorgaans via voor- en achterpennen met de mast of het frame verbonden. Lokaliseer de posities van de pennen, verwijder eerst eventuele borgringen en sla vervolgens de pennen eruit of verwijder de bouten.
Til de cilinder eruit Het cilinderlichaam is zwaar. Gebruik twee personen of een slinger, voorkom dat u de omliggende constructie raakt en houd de cilindermond naar boven gericht, zodat er geen resterende olie wordt gemorst.

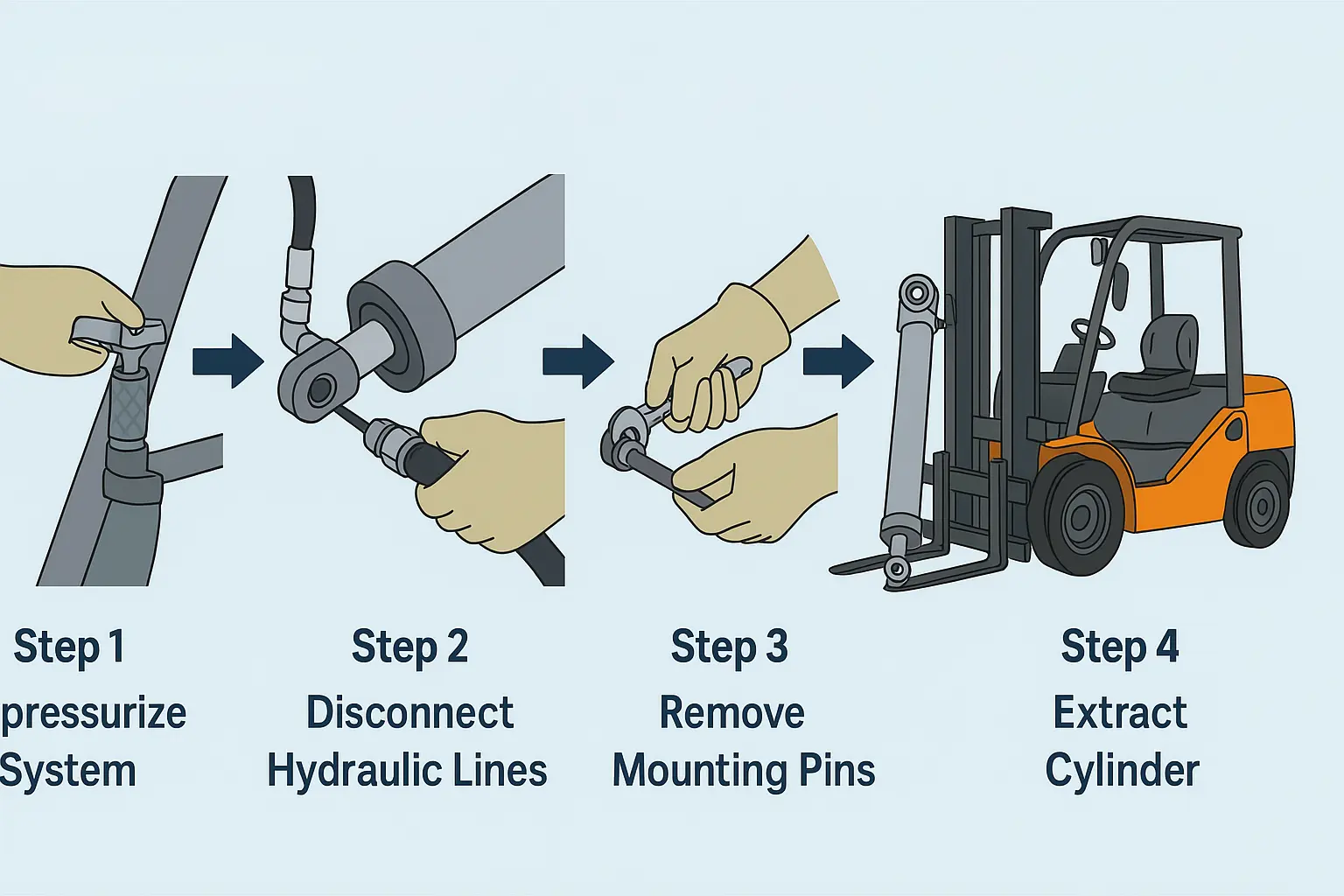

Removing a hydraulic cylinder from a forklift
Eenmaal verwijderd, sluit u de oliepoort onmiddellijk af om stof buiten te houden en roest tijdens opslag of transport te voorkomen.

Nadat de cilinder van de vrachtwagen is gehaald, sluit u de oliepoort onmiddellijk af. Raydafon levert hydraulische cilinderproducten en afdichtingssets die zijn afgestemd op een breed scala aan vorkheftruckmodellen, zodat gebruikers de werking van de apparatuur snel kunnen herstellen in plaats van te wachten op aangepaste onderdelen.

04

Wie wij leveren

Kanaal 01

Fabrikanten van vorkheftrucks

OEM- en ODM-ontwikkeling op basis van machinetekeningen en technische vereisten, inclusief speciale vorkheftrucks en high-end configuraties.

Kanaal 02

Hydraulische systeemintegratoren

Cilinderlevering afgestemd op het ontwerp van het hydraulisch pakket, met tekeningbevestiging, monsterbeoordeling en leveringsplanning.

Kanaal 03

Service- en onderhoudseenheden

Vervangingscilinders en reparatiesets voor onderhoud van terminalapparatuur, met snelle respons voor kortetermijnvereisten.

05

Over Raydafon

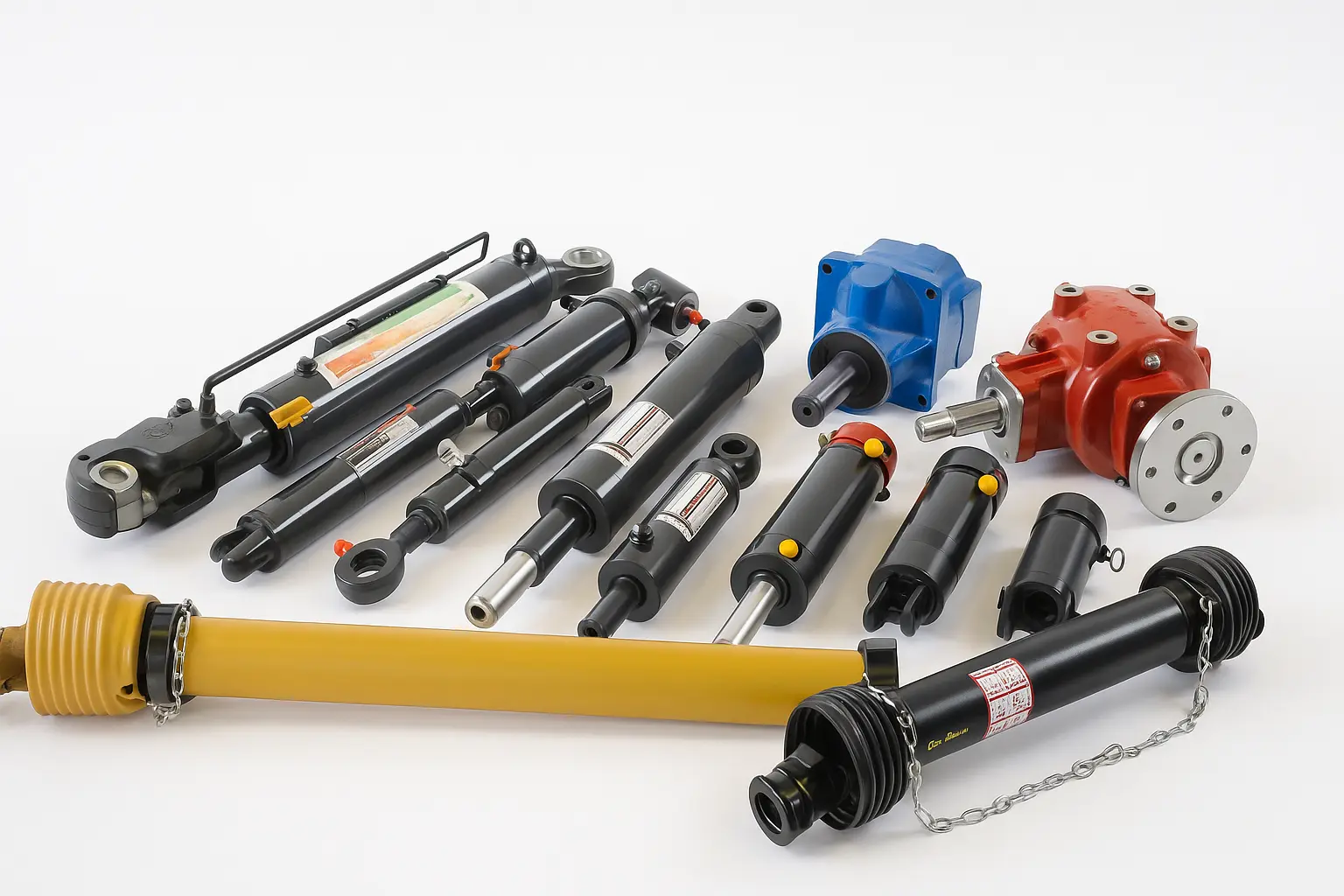

Raydafon hydraulic cylinder factory
Raydafon produceert hydraulische cilinders voor vorkheftrucks, mobiele kranen, vuilniswagens, luchtwerkvoertuigen en andere speciale voertuigen.

Raydafon is een fabrikant die zich richt op hydraulische en transmissiesysteemoplossingen. We vertrouwen niet op reclametaal; we bouwen gestaag producten en laten betrouwbare kwaliteit de drijfveer zijn. Door de jaren heen hebben wij ons geconcentreerd op de ontwikkeling en productie van hydraulische cilinders, met een breed modellengamma en flexibele aanpassing voor bouwmachines en speciale voertuigtoepassingen.

Naast hydraulische cilinders voor vorkheftrucks omvat ons productassortiment hydraulische cilinders voor mobiele kranen, hydraulische cilinders voor vuilniswagens en hydraulische cilinders voor luchtwerkvoertuigen, allemaal met behulp van zeer sterke materialen en precisieverwerking om stabiel te kunnen werken onder hoge druk en hoogfrequente werkomstandigheden.

Naast hydraulische cilinders levert Raydafon een complete productlijn voor krachtoverbrenging, inclusiefAftakassen, agrarische versnellingsbakken, precisie tandwielenEnplanetaire versnellingsbakken. Fabrikanten van complete machines, reparateurs en onderdelendealers kunnen meerdere componenten bij één leverancier betrekken, waardoor dubbel coördinatiewerk wordt geëlimineerd.

06

Veelgestelde vragen over hydraulische cilinders voor vorkheftrucks

Welke gegevens moet ik verstrekken voor een offerte?

Stuur het tonnage van de vorkheftruck, cilinderfunctie (heffen, kantelen of side-shift), boring, stangdiameter, slag, stijl van verbindingseinde, montageafmetingen en werkdruk. Een tekening, voorbeeldfoto of bestaand onderdeelnummer versnelt de bevestiging aanzienlijk.

Kunt u een vervanging leveren voor een bestaande heftruckcilinder?

Ja. Stuur het originele onderdeelnummer of een maattekening mee en wij bevestigen de match. Dit is de meest gebruikelijke route voor de vraag naar vervanging op de aftermarket.

Leveren jullie zowel reparatiesets als complete cilinders?

Ja. Reparatiesets kunnen worden geleverd op basis van de wensen van de klant, wat handig is voor vorkheftruckreparateurs en machinemonteurs die een vrachtwagen ter plaatse moeten restaureren.

Bij welke druk werken deze cilinders?

Hydraulische cilinders voor vorkheftrucks werken doorgaans in het bereik van 7–14 MPa, afhankelijk van het tonnage en de functie van de vorkheftruck. Elke cilinder wordt vóór verzending onder druk getest om de prestaties bij de opgegeven classificatie te bevestigen.

Welke oppervlaktebehandeling wordt op de zuigerstang toegepast?

De belangrijkste componenten zijn gemaakt van hoogwaardig gelegeerd staal en het staafoppervlak is gegalvaniseerd of hardverchroomd voor corrosie- en slijtvastheid, geschikt voor veelvuldig gebruik en zware werkomgevingen.

Ondersteunt u aangepaste boring-, slag- en verbindingsstijlen?

Ja. Wij leveren op maat gemaakte oplossingen met verschillende cilinderdiameters, slagen en aansluitstijlen, afgestemd op het specifieke heftruckmodel en de bedrijfsintensiteit, inclusief OEM- en ODM-projecten.

Vraag een offerte voor hydraulische heftruckcilinders aan

Stuur het heftruckmodel, cilinderfunctie, boring, slag en montagegegevens. Raydafon bevestigt de specificatie en stuurt een offerte met levertijd terug – of u nu een heftruckfabrikant, een hydraulisch systeemintegrator of een onderhoudsbedrijf bent.

View as

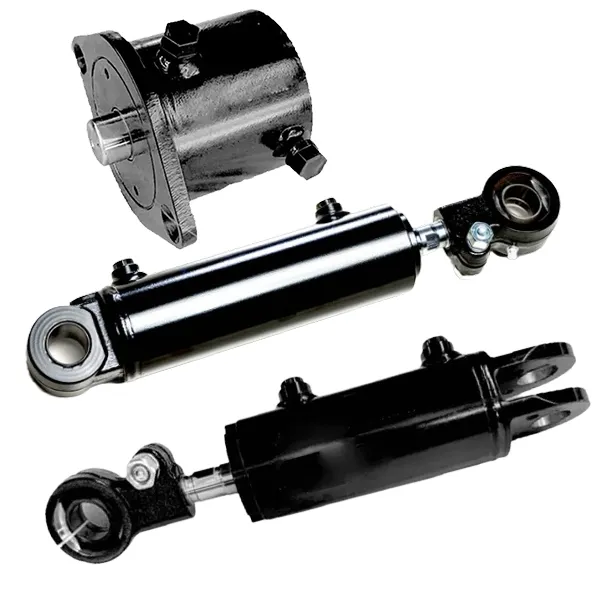

Heftruck kantelcilinder

Heftruck kantelcilinder

De Raydafon vorkheftruckkantelcilinder is een op maat ontworpen hydraulische cilinder voor de kantelbediening van de vorkmast op vorkheftrucks van 1,5-18 ton. Vervaardigd uit hoogwaardig staal met bijpassende zuiger, cilinderlichaam, stang en afdichtingsset. Werkdruk 7-14 MPa, geen drukschommelingen onder belasting. Standaard boordiameters 60-100 mm, stangdiameters 25-40 mm, slag 32-193 mm. Dankzij de schroefbevestiging en de borgringverbinding kan de oliekeerring binnen enkele minuten worden vervangen zonder de mast te verwijderen. Geschikt voor magazijn-, fabrieks- en havenactiviteiten. Op maat gemaakte boring, slag en installatieafstand beschikbaar voor OEM-heftruckmerken. MOQ 50 eenheden, 25-35 dagen bulkdoorlooptijd. Stuur het heftruckmodel, de vereiste boring/slag en het aantal voor een offerte.

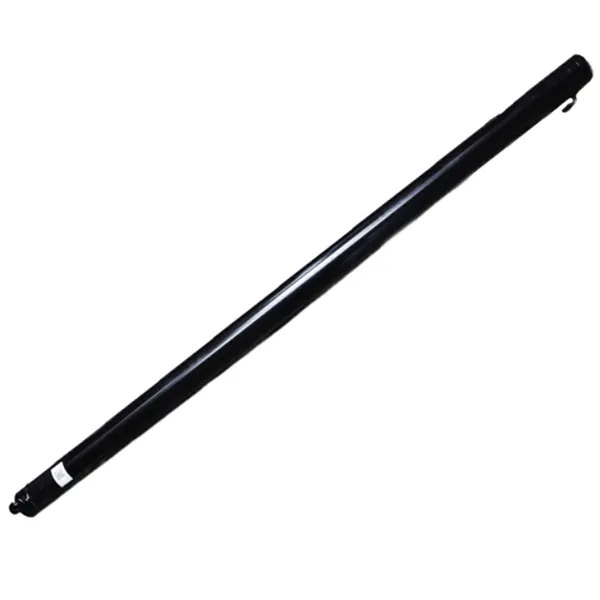

Heftruckcilinder

Heftruckcilinder

De Raydafon-vorkhefcilinder is het verticale hefonderdeel dat op de mast is geïnstalleerd en dat het vorkenbord omhoog en omlaag brengt. Vervaardigd uit hoogwaardig staal met een bijpassende zuiger en geoptimaliseerde afdichtingsringstructuur. Standaardmodellen hebben een boring van Φ56-60 mm, een stang van Φ45 mm, een slag van 1500-1505 mm en een werkdruk van 17,5-18,1 MPa. Geavanceerde modellen zijn voorzien van een bufferapparaat dat harde schokken bij volledige slag voorkomt, waardoor zowel de lading als de mastconstructie worden beschermd. Compatibel met elektrische en dieselvorkheftrucks. Vijf standaardmodellen van N30M300 tot A2A35M300, aangepaste boring en slag beschikbaar voor OEM. MOQ 50 eenheden, 25-35 dagen bulkdoorlooptijd. Stuur heftruckmodel, slagvereiste en aantal voor een offerte.
