Heftruckcilinder

De Raydafon-vorkhefcilinder is het verticale hefonderdeel dat op de mast is geïnstalleerd en dat het vorkenbord omhoog en omlaag brengt. Vervaardigd uit hoogwaardig staal met een bijpassende zuiger en geoptimaliseerde afdichtingsringstructuur. Standaardmodellen hebben een boring van Φ56-60 mm, een stang van Φ45 mm, een slag van 1500-1505 mm en een werkdruk van 17,5-18,1 MPa. Geavanceerde modellen zijn voorzien van een bufferapparaat dat harde schokken bij volledige slag voorkomt, waardoor zowel de lading als de mastconstructie worden beschermd. Compatibel met elektrische en dieselvorkheftrucks. Vijf standaardmodellen van N30M300 tot A2A35M300, aangepaste boring en slag beschikbaar voor OEM. MOQ 50 eenheden, 25-35 dagen bulkdoorlooptijd. Stuur heftruckmodel, slagvereiste en aantal voor een offerte.
Raydafon · Chinese OEM-fabrikant

Aangepaste heftruckcilinder voor elektrische en dieselvorkheftrucks – slag van 1500 mm, directe OEM-levering

The forklift lift cylinder is the vertical hydraulic cylinder installed on the mast that raises and lowers the fork carriage. Raydafon vervaardigt hem uit hoogwaardig staal met een bijpassende zuiger en een geoptimaliseerde afdichtingsringstructuur die olielekkage en slijtage vermindert. Advanced models include a buffer device that prevents hard impact at full stroke, protecting fragile cargo and reducing wear on the mast.

Compatibel met Elektrisch en diesel
Werkdruk 17,5-18,1 MPa
Boring ΦD Φ56 tot Φ60 mm
Staaf Φd Φ45 mm
beroerte S 1500-1505 mm
Gewicht per eenheid 32,6-50 kg
Verticaal versus horizontaal

Hefcilinder versus kantelcilinder: wat de hefcilinder eigenlijk doet

Verticale as

Hefcilinder(dit product)

  • BewegingVerticaal op en neer
  • FunctieBrengt het vorkenbord omhoog en omlaag
  • Slagbereik1500-1505 mm standaard
  • MontageGeïnstalleerd in de mastrails
  • BufferapparaatBeschikbaar op geavanceerde modellen
Horizontale as

Kantelcilinder

  • BewegingVoorwaartse en achterwaartse kanteling
  • FunctieVerandert de mast- en vorkhoek
  • Slagbereik32-193 mm
  • MontageBevestigd aan het mastbasisscharnier
  • BufferapparaatNormaal gesproken niet vereist
Bekijk Heftruckkantelcilinder →

Beide cilinders werken samen tijdens een hef-en-plaats-cyclus: de machinist kantelt de mast om de lading waterpas te zetten en brengt vervolgens de wagen omhoog met de hefcilinder. Matching the two cylinders from the same factory keeps the hydraulic response consistent and simplifies spare part inventory. Het volledige assortiment vindt u in deVorkheftruck hydraulische cilindercategorie.

Vijf standaardmodellen — Volledige specificatietabel

Alle vijf de modellen hebben dezelfde zeer sterke stalen behuizing en een bijpassende afdichtringarchitectuur. Kies het model dat past bij uw heftruckmast en installatieafstand, of stuur uw OEM-tekening voor een constructie op maat.

Tekening nummer Boring ΦD Staaf Φd beroerte S Installeren. L Druk Haven Gewicht
N30M300-5/400000-000 Φ56 Φ45 1500 1658 18,1 MPa G1/2 32,6 kg
A2A30M300-400000-000 Φ56 Φ45 1500 1658 18,1 MPa M22×1,5 36 kg
3.5N4.5H-400000-003 Φ60 Φ45 1505 1780 17,5 MPa M22×1,5 41 kg
N35M300-5/400000-001A Φ60 Φ45 1500 1808 18,1 MPa G1/2 46 kg
A2A35M300-400000-000 Φ60 Φ45 1500 1808 18,1 MPa M22×1,5 50 kg

Kunt u uw installatieafstand niet evenaren? Stuur het OEM-tekeningnummer of een fysiek monster. Raydafon reverse-engineert, maakt een monster en vermeldt de batch op dezelfde tekening. Voor het bredere assortiment hydraulische cilinders dat op andere mobiele machines wordt gebruikt, zie deHydraulische cilindercategorie.

Afmetingstekeningen

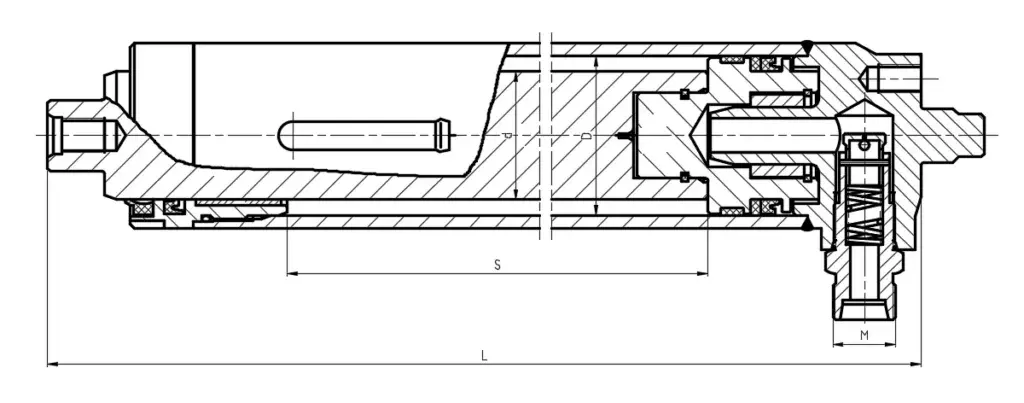

Forklift lift cylinder dimension drawing
Installatieoverzicht — montagepatroon, boring/stang-interface en poortpositie
Forklift lift cylinder product detail
Productdetail: structuur van de afdichtingsring en zuigerconstructie
Forklift lift cylinder application photo
Toepassing — gemonteerd op een werkende vorkhefmast
Technisch ontwerp

Vier ontwerppunten die de levensduur van de cilinder verlengen

01

Hoge sterkte stalen behuizing

Slijtvastheid en verwerkingsweerstand zijn basisvereisten. Bij intensief gebruikte vrachtwagens met dagelijkse cycli vertoont het cilinderoppervlak na langdurig gebruik weinig zichtbare slijtage.

02

Bij elkaar passende zuiger en afdichtring

Zuigergeometrie en afdichtringprofiel zijn als set op elkaar afgestemd. Nadat de structuur van de afdichtingsring is geoptimaliseerd, nemen de fouten bij olielekkage aanzienlijk af; één klant meldde dat de onderhoudsfrequentie ongeveer gehalveerd was.

03

Responsieve liftbediening

De cilinder reageert onmiddellijk op de hendelinvoer. Operators kunnen snel bewegen bij urgent hijswerk of vertragen voor een nauwkeurige positionering van kwetsbare lading – geen vertraging, geen sprong.

04

Bufferapparaat op geavanceerde modellen

De eindslagbuffer vertraagt ​​de zuiger wanneer de vork de bovenkant van de mast bereikt. Geen harde schokken, geen trillingen – dit beschermt kwetsbare goederen en vermindert structurele slijtage aan de mast.

Voordelen van Raydafon heftruckcilinders

  • A
    Compatibel met elektrische en dieselvorkheftrucks

    De vijf standaardmodellen zijn geschikt voor de meeste heftruckmasten. Installatieafstanden van 1658 mm tot 1808 mm komen overeen met gewone magazijn- en logistieke vrachtwagens.

  • B
    Stabiele druk onder continue cycli

    Nominaal 17,5-18,1 MPa. De op elkaar afgestemde zuiger- en afdichtingsset houdt de druk stabiel tijdens frequente op-neer-cycli zonder drift.

  • C
    Lage olielekkage, lage slijtage

    Geoptimaliseerde afdichtingsstructuur vermindert lekkage in stoffige magazijnen en vochtige omgevingen. Een lagere onderhoudsfrequentie verlaagt direct de bedrijfskosten.

  • D
    Bescherming van bufferapparaten

    Geavanceerde modellen vertragen de zuiger aan het einde van de slag, waardoor harde impact op kwetsbare lading wordt voorkomen en slijtage aan de mast en de cilinder zelf wordt verminderd.

  • E
    OEM-ondersteuning

    Stuur een heftruckmerk en model- of tekeningnummer mee. Raydafon reverse-engineert, bemonstert en citeert een aangepaste batch op dezelfde tekening.

  • F
    Fabriek directe levering

    Geproduceerd in de eigen fabriek van Raydafon in Ningbo. Klanten handelen rechtstreeks met de fabrikant, met een snelle after-sales respons en een stabiele batchkwaliteit.

Waar heftruckcilinders worden gebruikt

Magazijn laden en lossen

Het laden van containers, het verzamelen van pallets en het verplaatsen van schappen. Responsieve liftbediening versnelt de verwerking van standaardpalletladingen.

Hefwerkzaamheden in fabrieken

Zware of onregelmatige industriële ladingen waarbij de machinist een nauwkeurige hoogteregeling aan de masttop nodig heeft om te kunnen stapelen.

Haven- en logistieke omzet

Continue zware cyclusomgevingen. Bufferinrichting en slijtvaste afdichtingen zorgen ervoor dat de cilinder duizenden cycli per dienst doorloopt.

Aftermarket en reserveonderdelen

Heftruckdealers en aftermarket-leveranciers die een betrouwbare OEM-equivalente hefcilinder nodig hebben voor populaire vrachtwagenmodellen. Voorraad- en aangepaste productie beide beschikbaar.

Bestelspecificatieblad

Verenigbaarheid
Elektrische en diesel heftrucks
Werkdruk
17,5-18,1 MPa
Boring diameter
Φ56 tot Φ60 mm
Diameter staaf
Φ45 mm
Hartinfarct
1500 tot 1505 mm
Installatie afstand
1658 tot 1808 mm
Gewicht per eenheid
32,6 tot 50 kg
Poort / interface
G1/2, M22×1,5
Bufferapparaat
Beschikbaar op geavanceerde modellen voor schokvrije stop bij volledige slag
Afdichting
Geoptimaliseerde afdichtingsringstructuur om olielekkage en slijtage te verminderen
Maatwerk
Aangepaste boring, slag, poorttype, OEM-verpakking en private label
MOQ
50 stuks per model
Bulkdoorlooptijd
25-35 dagen na storting en goedkeuring van de tekening
Offertebasis
Heftruckmodel en tonnage, vereiste slag, havengrootte, hoeveelheid, bestemmingshaven

Hoe uw bestelling via Raydafon verloopt

01

Sollicitatieoverzicht

Stuur het merk en model van de vorkheftruck, tonnage, vereiste slag, havengrootte, hoeveelheid en bestemmingshaven.

02

Modelselectie

Raydafon bevestigt of een standaardmodel (N30M300 / A2A30M300 / 3.5N4.5H / N35M300 / A2A35M300) past, of dat een custom build nodig is.

03

Goedkeuring van monsters en tekeningen

Voor custom builds reverse-engineert Raydafon het OEM-onderdeel, produceert een monster en bevestigt de boring, slag, installatieafstand en poortafmetingen met de koper.

04

Lichaams- en staafbewerking

Het cilinderlichaam van zeer sterk staal is op tolerantie afgestemd. De zuigerstang is geslepen en hardverchroomd voor slijtvastheid.

05

Montage en bufferafstemming

Zuiger, afdichtingen, geleidebus en bufferinrichting zijn gemonteerd. De bufferslag is zo afgesteld dat de aanslag bij de nominale druk stootvrij is.

06

Verpakking en verzending

Cilinders zijn verpakt in houten kisten met antiroestolie en beschermende eindkappen. Verzonden over zee, door de lucht of per expresse met paklijst, factuur en inspectierapport.

Documentatie en kwaliteitsondersteuning

  • ✓
    Materiaal certificaat

    Certificaat van cilinderlichaam en stangmateriaal, gegevensblad voor afdichtingsverbinding dat bij elke zending wordt geleverd.

  • ✓
    Druktestrapport

    Elke cilinder wordt vóór het verpakken onder druk getest bij nominale druk. Lekkage, soepelheid van de slag en aansluiting van de poort worden geregistreerd.

  • ✓
    Dimensionaal inspectierapport

    Boring, stang, slag, installatieafstand en poortafmetingen vastgelegd volgens de bestelde specificatie of klanttekening.

  • ✓
    Exportverpakking

    Houten kist met roestwerende olie en beschermende eindkappen. Grote partijen cilinders gepalletiseerd en vastgebonden voor zeevracht.

Veelgestelde vragen

Wat is een heftruckcilinder?

A forklift lift cylinder is the vertical hydraulic cylinder installed on the mast that raises and lowers the fork carriage. Het zet hydraulische druk om in lineaire beweging langs de verticale as en is naast de kantelcilinder en de stuurcilinder een van de drie belangrijkste hydraulische cilinders op een vorkheftruck.

Wat is het verschil tussen de hefcilinder en de kantelcilinder?

De hefcilinder beweegt verticaal en regelt de hoogte van het vorkenbord. De kantelcilinder beweegt horizontaal en regelt de voorwaartse en achterwaartse hoek van de mast. Beide werken samen bij het heffen of positioneren van een last. Raydafon produceert beide, en de kantelcilinder staat apart vermeld op de site.

Welke werkdruk kan deze cilinder aan?

Afhankelijk van het model bedraagt ​​de werkdruk 17,5 MPa of 18,1 MPa. De boring- en staafafmetingen zijn afgestemd op dit drukbereik, zodat de cilinder de druk stabiel houdt onder continue hefcycli.

Welke materialen en afdichtingen worden gebruikt?

Het cilinderlichaam en de zuigerstang zijn gemaakt van hoogwaardig staal. De afdichtingsset maakt gebruik van een slijtvast mengsel met een geoptimaliseerde afdichtingsringstructuur. Die structuur vermindert olielekkage en slijtage, waardoor de levensduur in stoffige magazijnen of vochtige omgevingen wordt verlengd.

Wat is het bufferapparaat en waarom is het belangrijk?

Op geavanceerde Raydafon-modellen heeft de cilinder een buffer aan het einde van de slag. Wanneer de vork de top van de mast bereikt, vertraagt ​​de buffer de zuiger zodat er geen harde 'klank' of trillingen ontstaan. Dit beschermt kwetsbare lading en vermindert impactslijtage op de mast en de cilinder zelf.

Met welke vorkheftrucks is het compatibel?

De vijf standaardmodellen zijn geschikt voor veel voorkomende elektrische en dieselvorkheftrucktoepassingen. De montageafstand varieert van 1658 mm tot 1808 mm, waardoor de meeste standaardmasten een bijpassend model hebben. Voor OEM-masten of oudere vrachtwagens ondersteunt Raydafon aangepaste boring, slag en installatieafstand.

Wat is de MOQ en doorlooptijd?

MOQ is 50 eenheden per model. De bulkdoorlooptijd bedraagt ​​25-35 dagen na storting en goedkeuring van de tekening, afhankelijk van de complexiteit van het model en de bestelhoeveelheid.

Hoe vraag ik een offerte aan?

Stuur uw heftruckmodel en tonnage, vereiste slag, havengrootte, hoeveelheid en bestemmingshaven. Raydafon bevestigt het model of ontwerpt een custom build en biedt vervolgens een FOB Ningbo-offerte aan met doorlooptijd en verpakkingsdetails.

Klaar om op maat gemaakte heftruckcilinders te kopen?

Stuur uw heftruckmodel en tonnage, vereiste slag, poortgrootte en bestelhoeveelheid. Raydafon bevestigt het standaardmodel of ontwerpt een custom build en biedt vervolgens een FOB Ningbo-offerte aan met doorlooptijd en verpakkingsdetails.
