Agricultural Gearbox Manufacturer for Efficient Farming Solutions

Raydafon landbouwaandrijfsystemen

Fabrikant van landbouwtandwielkasten voor roterende frezen, maaiers, zaaimachines en voermengwagens

Raydafon bouwt landbouwtandwielkasten voor de werktuigen die het werk daadwerkelijk doen: freesmachines, klepelmaaiers, grasmaaiers, kunstmeststrooiers, zaaimachines, TMR voermengwagens en balenpersen. Elke unit wordt in onze eigen fabriek geproduceerd, van het gieten van de behuizing en het snijden van de tandwielen tot de warmtebehandeling, de montage en de inlooptesten, onder een ISO 9001-kwaliteitssysteem.

Kopers komen naar ons met een PTO-beoordeling van de tractor, een werktuigtekening, een defecte versnellingsbak of gewoon een werkende staat. We bevestigen de verhouding, koppelklasse, input/output-interface en behuizingsoriëntatie, en produceren vervolgens volgens die specificatie.

100–2000 N·mUitgangskoppelbereik
540 / 1000 tpmStandaard aftakasingang
96%+Transmissie-efficiëntie
15 dagenVoorbeeld doorlooptijd
Productoverzicht

Wat Raydafon produceert

Raydafon richt zich op transmissiesystemen voor landbouwtandwielen. Het huidige assortiment omvat tandwielkasten voor grasmaaiers, klepelmaaiertandwielen (zijwaarts gemonteerde grashakselaarversnellingsbakken), freestandwielkasten, maaierreductoren en speciale tandwielkasten voor kunstmest- en zaaimachines. Elke behuizingsvorm, tandwielset en uitgaande flens is ontworpen rond een specifieke werkomstandigheden van het werktuig, in plaats van gekopieerd uit een algemene catalogus.

  • Compacte behuizing, stabiele transmissie— spiraalvormige of rechte tandwielen van hoogwaardig gelegeerd staal, laag loopgeluid, minimale trillingen, langere mechanische levensduur.
  • Hoog koppel voor zware omstandigheden— groot moduleontwerp met geharde tandoppervlakken, geschikt voor zware belasting, gladde, stoffige grond: dicht gras, bosranden, hellingen en grind.
  • Meerdere montage-interfaces— standaard PTO-ingang (1-3/8" Z6 / Z21) met een reeks uitgangsflensvormen voor verschillende werktuigmodellen.
  • Onderhoudsarm ontwerp— geoptimaliseerde interne smering met oliepeilvenster en ontluchter, waardoor de dagelijkse onderhoudsfrequentie wordt verminderd.
  • Volledige aanpassingsondersteuning— OEM- en ODM-service voor verhoudingen, montagerichting, invoer-/uitvoervorm en behuizingsstructuur. Monsters geleverd binnen 15 dagen.

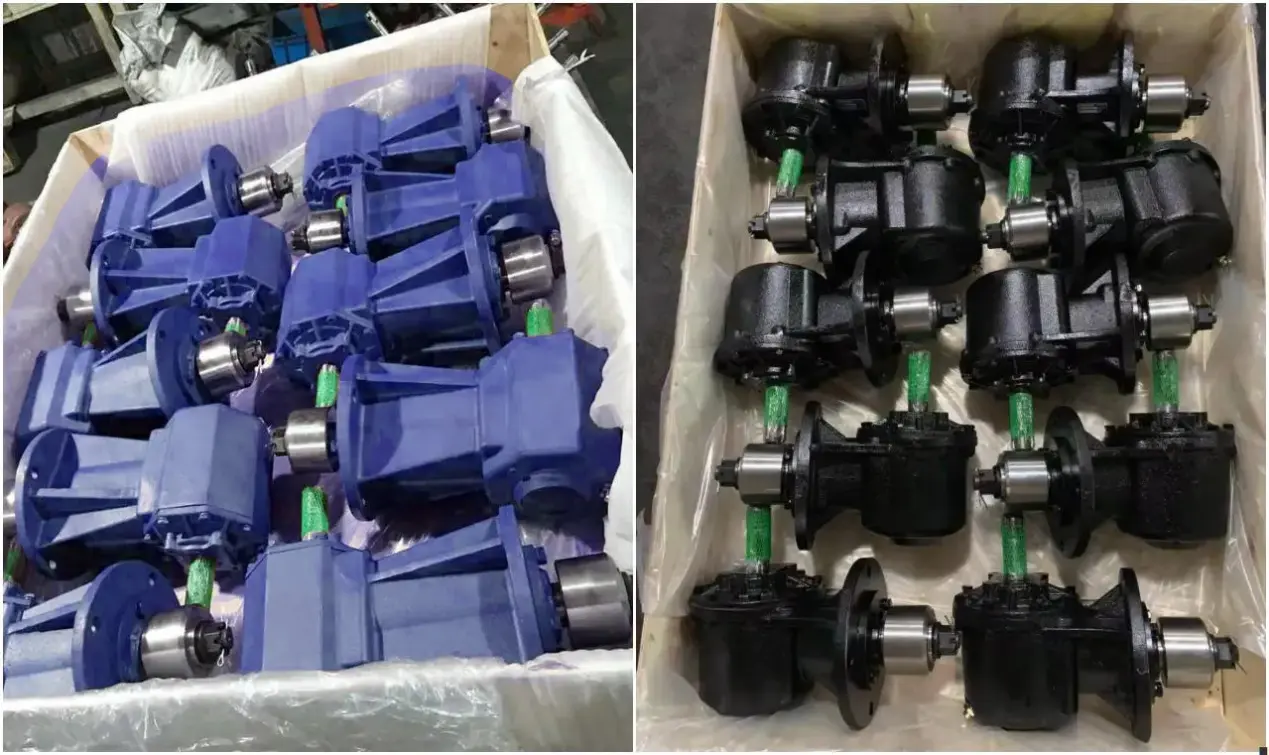

Agricultural gearbox manufactured by Raydafon
Raydafon-serie tandwielkasten voor de landbouw – behuizingen in eigen huis gegoten en machinaal bewerkt, tandwielsets ter plaatse geproduceerd en met warmte behandeld.

Raydafon-producten worden veel gebruikt op kleine en middelgrote tractoren waarop landbouwwerktuigen zijn gemonteerd, met name op landbouwmachines met hoge specificaties voor de Europese en Amerikaanse markten. Units zijn in gebruik in Duitsland, Italië, de Verenigde Staten en Brazilië bij lokale merken en grote OEM's. Wij leveren zowel losse eenheden als volumeproductie en langlopende leveringsovereenkomsten.

Naast landbouwversnellingsbakken produceert Raydafon precisietransmissieonderdelen, waaronderkunststof tandwielen, kegelvormige tandwielenEnschroef tandwielenvoor industriële automatisering, voedselmachines en medische apparatuur, zodat meerdere ondersteunende componenten bij één leverancier kunnen worden betrokken.

Selectiegids

Hoe u een landbouwversnellingsbak kiest die bij de taak past

Prijs en uiterlijk zijn de verkeerde uitgangspunten. Wat bepaalt of een versnellingsbak een seizoen of tien jaar meegaat, is hoe goed hij past bij het werktuig, de tractor en de ondergrond waarop hij werkt. De vier onderstaande criteria omvatten de vragen die onze ingenieurs bij vrijwel elke aanvraag stellen.

  1. Bevestig eerst het aanvraagtype De categorie Werktuig drijft het hele ontwerp aan. Transmissies van grasmaaiers hebben een hoge snelheid en slagvastheid nodig. Dissel- en roterende disselversnellingsbakken benadrukken het koppel en de structurele sterkte. Zaaimachines en spuitmachines maken gebruik van lichtere constructies die hogere eisen stellen aan transmissie-efficiëntie en onderhoudsgemak.
  2. Pas de montage- en aandrijfparameters aan Invoersnelheid en uitvoerverhouding moeten overeenkomen met de aftakas van de tractor. De diameter van de ingaande en uitgaande as en het verbindingstype moeten compatibel zijn met de bestaande PTO-interface. De afstand tussen de montagegaten en de montagerichting moeten een goede aansluiting op het machineframe mogelijk maken. De draairichting moet worden bevestigd om te voorkomen dat het werktuig achteruit rijdt.
  3. Controleer materiaal en verwerking Hoogwaardige landbouwtandwielkasten maken gebruik van nodulair gietijzeren behuizingen met interne tandwielen van gelegeerd staal zoals 20CrMnTi, gecarbureerd en afgeschrikt voor slijtvastheid. In stoffige of modderige werkomstandigheden moet de afdichtingsstructuur specifiek worden versterkt om te voorkomen dat smeerolie naar buiten lekt en gruis binnendringt.
  4. Controleer het koppeldraagvermogen Bevestig het maximale uitgangskoppel van de versnellingsbak ten opzichte van de werkelijke werktuigbelasting, vooral bij werkzaamheden met hoge belasting, zoals diep bewerken en zwaar maaien van gras. Er moet de voorkeur worden gegeven aan heavy-duty versnellingsbakken boven een lichtere unit die warm wordt en vroegtijdig uitvalt.
  5. Denk aan onderhoudsgemak Landbouwmachines werken continu buiten. Een versnellingsbak met een kijkvenster voor het oliepeil en een schoon toegankelijke olieaftapopening is aanzienlijk eenvoudiger te onderhouden, en de beschikbaarheid van onderdelen is net zo belangrijk als de oorspronkelijke specificatie.

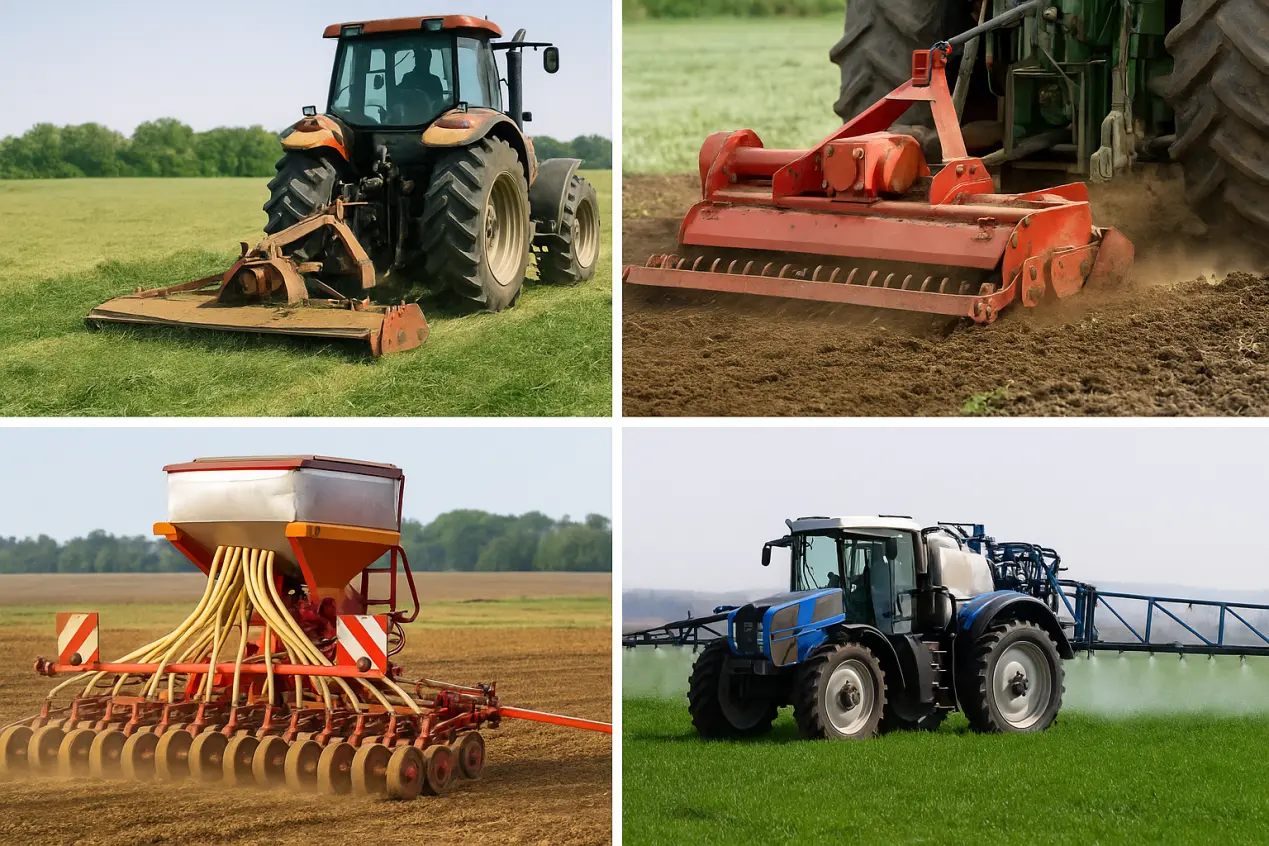

Agricultural gearbox selection and matching
Door de verhouding, de PTO-interface en de montage-indeling vóór de productie op elkaar af te stemmen, worden de meest voorkomende montageproblemen in het veld vermeden.
Prestatiegegevens

Maximaal koppel- en snelheidsbereik van Raydafon-landbouwversnellingsbakken

Het draagvermogen is de enige factor die bepaalt of een werktuig een lang seizoen van zwaar belast werk overleeft. Raydafon heeft een reeks versnellingsbakken ontwikkeld, van lichte tot zware toepassingen, die het volledige assortiment aan op tractoren gemonteerde werktuigen bestrijken. Elke unit wordt getest op belasting voordat deze de fabriek verlaat.

Uitgangskoppeldekking

Lichte serie 100–300 N·m Spuitmachines, zaaimachines en lichte werktuigen waarbij gewicht en efficiëntie het belangrijkst zijn.
Middelgrote serie 500–900 N·m Maaiers en grondfrezen die continu werken onder gemengde veldomstandigheden.
Zware serie Tot 1500 N·m Balenpersen, kunstmestmixers en brekers draaien aanhoudende cycli met hoge belasting.
Speciaal aangepast 2000+ N·m piek Extreme werkomstandigheden en complexe omgevingen die maximale koppelcapaciteit vereisen.
Standaard aftakasingang 540 / 1000 tpm Compatibel met reguliere tractor-PTO-uitgangsinterfaces wereldwijd.
Hoge snelheid op maat Tot 2000 tpm Voor hoogefficiënte tractoren en krachtmachines die hogere invoersnelheden vereisen.

Snelheid en efficiëntie

Het uitgangstoerental is afhankelijk van de geselecteerde reductieverhouding, waarbij het vermogensbereik varieert van enkele tientallen tot enkele honderden toeren per minuut, afhankelijk van het model. De tandwielen zijn met hoge precisie geslepen met een geoptimaliseerde tandvorm om een ​​soepele ingrijping bij hoge snelheid te garanderen, waardoor de transmissie-efficiëntie boven de 96% ligt en het bedrijfsgeluid onder de 72 dB wordt gehouden.

96%+ efficiëntie <72 dB Ruis 540 tpm aftakas 1000 tpm aftakas 2000 tpm hoge snelheid Lading getest
Raydafon agricultural gearbox torque and speed range
Elke versnellingsbak wordt vóór verzending geladen en ingelopen om te bevestigen dat de draagprestaties voldoen aan de specificaties van de klant.
Onderhoudsgemak

Is de versnellingsbak van landbouwmachines eenvoudig te demonteren en te repareren?

Bij dagelijks gebruik zal een versnellingsbak uiteindelijk slijten, olie lekken of een abnormaal tandwielgeluid ontwikkelen. Waar het op dat moment om gaat, is hoe snel de unit kan worden geopend, geïnspecteerd en weer in gebruik kan worden genomen. Raydafon-versnellingsbakken zijn ontworpen rond die praktische realiteit: over het geheel genomen compact, maar eenvoudig te demonteren en opnieuw op te bouwen.

  • Modulair ontwerp— Ingaande as, uitgaande as, tandwielset en behuizing zijn samengesteld uit gestandaardiseerde onderdelen. Conventioneel gereedschap is voor de meeste demontage- en montagewerkzaamheden voldoende.
  • Eenvoudige schaal en duidelijke boutindeling— de behuizing is een symmetrisch gespleten gietijzeren structuur met onbelemmerde, goed uit elkaar geplaatste bouten. Maak ze achtereenvolgens los om het deksel te openen en de binnenkant te inspecteren.
  • Hoge onderdelengemeenschappelijkheid— Tandwielen, oliekeerringen en lagers zijn standaard van maat en zeer uitwisselbaar. Vervangende onderdelen worden besteld op onderdeelnummer zonder aangepaste productie.
  • Documentatie meegeleverd— elke versnellingsbak wordt geleverd met een exploded diagram en demontage-instructies met onderdeelnummers, montagevolgorde en voorzorgsmaatregelen, voor interne reparatie of ondersteuning op afstand door ons technische team.
  • Aanbevolen inspectie-interval— controleer de slijtage van de oliekeerringen na elke 500 bedrijfsuren en inspecteer het ingrijpingsoppervlak van de tandwielen op abnormale slijtage of krassen. Een tijdige behandeling verlengt de levensduur aanzienlijk.

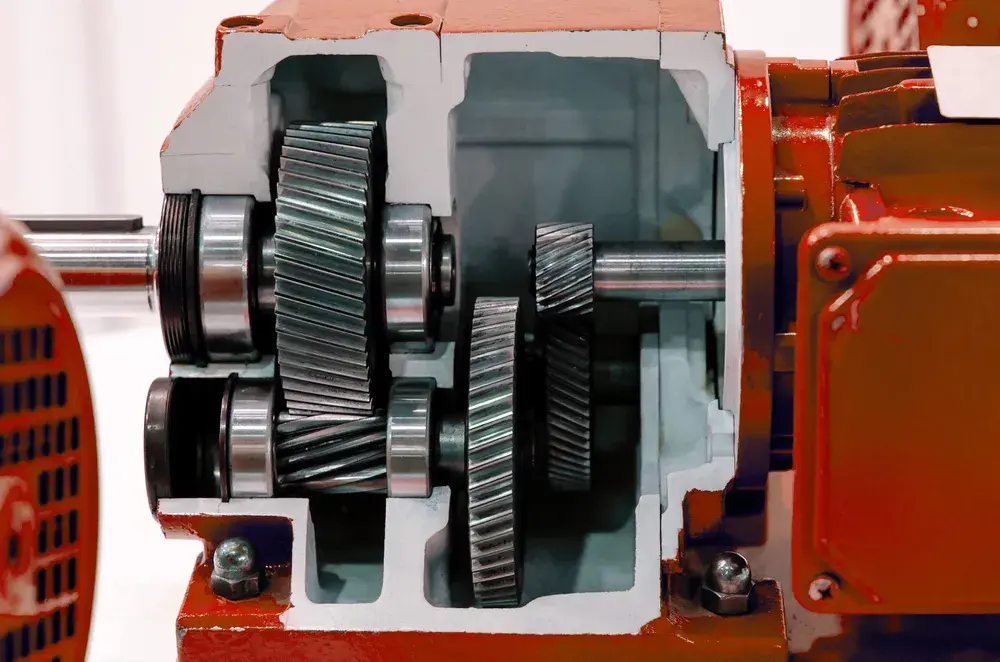

Agricultural gearbox disassembly and maintenance
De modulaire constructie met gestandaardiseerde interne onderdelen houdt service ter plaatse eenvoudig en de kosten van vervangingsonderdelen voorspelbaar.

Wat wij aanbevelen voor wagenparkbeheerders

Houd één reserve-oliekeerring en lagerset per versnellingsbakmodel op voorraad. Bij een inspectiecyclus van 500 uur verandert een storing halverwege het seizoen in een reparatie op dezelfde dag, wat meestal het verschil is tussen het aanhouden van een oogstperiode en het verliezen ervan.

Vragen van kopers

Veelgestelde vragen over landbouwversnellingsbakken

Welke informatie moet ik meesturen voor een versnellingsbakofferte?

Verzend het type werktuig, het aftakastoerental van de tractor, het vereiste uitgangstoerental of de vereiste overbrengingsverhouding, het maximale werkkoppel, de afmetingen van de ingaande en uitgaande as, de afstand tussen de montagegaten en de installatierichting. Een tekening, voorbeeldfoto of onderdeelnummer versnelt de bevestiging aanzienlijk.

Kun je een versnellingsbak bouwen ter vervanging van een specifiek merk?

Ja. We produceren regelmatig vervangende versnellingsbakken die zijn afgestemd op gevestigde modellen, inclusief versnellingsbakken voor voermengwagens die compatibel zijn met Comer en vergelijkbare series. Stuur het originele onderdeelnummer of een maattekening mee en wij bevestigen de match vóór productie.

Wat is de monsterdoorlooptijd voor een tandwielkast op maat?

Op maat gemaakte monsters worden doorgaans binnen ongeveer 15 dagen geleverd, afhankelijk van de complexiteit van de behuizing en de vereisten voor het snijden van de tandwielen. De timing van de volumeproductie wordt samen met de offerte bevestigd.

Hoe gaat u om met smerings- en onderhoudsvereisten?

Iedere versnellingsbak wordt geleverd met een oliepeilglas en ontluchter. Wij raden aan om de staat van de oliekeerringen elke 500 bedrijfsuren te controleren en het ingrijpingsoppervlak van de tandwielen op slijtage te inspecteren. Gedetailleerde onderhoudsinstructies worden bij elke unit geleverd.

Leveren jullie naast de versnellingsbak ook andere aandrijflijncomponenten?

Ja. Raydafon produceert ookAftakassen, planetaire versnellingsbakken, wormwielkasten, precisietandwielen enhydraulische cilinders, zodat een complete aandrijflijn voor werktuigen bij één leverancier kan worden betrokken.

Kunt u volumeproductie en meerjarige overeenkomsten leveren?

Ja. Wij ondersteunen aankopen van afzonderlijke eenheden, maar ook maatwerk in grote volumes en leveringsovereenkomsten voor de lange termijn. Neem contact met ons op met uw jaarlijkse volumes en vereiste specificaties om de voorwaarden te bespreken.

Ontvang uw offerte voor uw landbouwversnellingsbak

Stuur ons uw werktuigtype, aftakastoerental, overbrenging, koppelvereiste en montagegegevens. Raydafon zal de specificatie bevestigen, de juiste serie aanbevelen en een offerte met levertijd terugsturen. Selectiehandleidingen en technische parametertabellen zijn op aanvraag verkrijgbaar.

View as

Meststoffenzaaier versnellingsbak EP190-R3 voor meststoffen omroep

Meststoffenzaaier versnellingsbak EP190-R3 voor meststoffen omroep

Als Chinese fabrikant en leverancier hebben we deze versnellingsbak in onze eigen fabriek gemaakt. Het is speciaal aangepast voor het EP190-R3-model. De snelheidsverhouding van 5,8: 1 is precies goed. De verdikte gietijzeren doos is niet bang voor 300 kg kunstmest. De versnellingsbak van de meststoffenzaad EP190-R3 voor de omroep van de meststoffen wordt allemaal "gehamerd" door hoogfrequent blussen, en het tandoppervlak is moeilijk genoeg om de HRC55-slijtestest te weerstaan. De wrijving van deeltjes en de hobbels in het veld bij het verspreiden van kunstmest heeft geen invloed op de prestaties van onze producten. De prijs is rechtstreeks betaalbaar vanuit de fabriek!

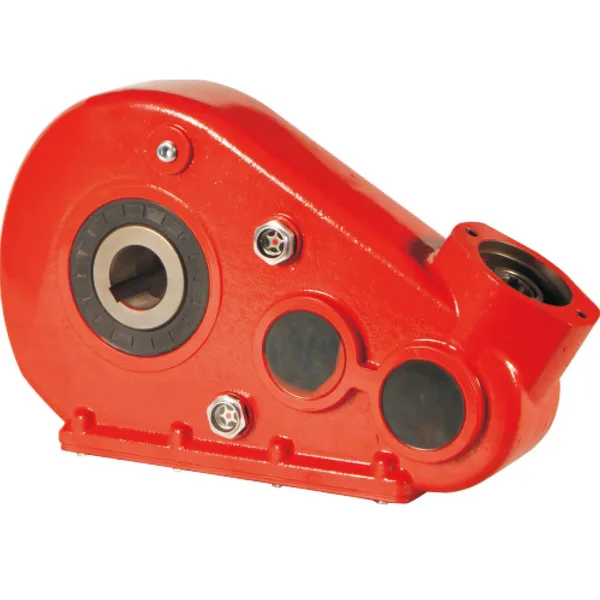

Meststoffenzaad versnellingsbak EP35 voor meststoffen omroep

Meststoffenzaad versnellingsbak EP35 voor meststoffen omroep

Als professionele fabrikant en leverancier in China, heeft Raydafon's eigen fabriek de meststoffenzaaimogere versnellingsbak EP35 voor meststoffen omroep gemaakt, die op maat is gemaakt voor meststoffen! Het product is geschikt voor reguliere meststoffenstermodellen en de snelheidsverhouding is nauwkeurig afgestemd op de EP35 -serie. De doos is gemaakt van een hoge sterkte aluminiumlegering, die licht is, maar een sterke impactweerstand heeft en 8 uur continu werking met hoge intensiteit kan weerstaan. De tandwielen zijn nitrideerd, met een oppervlaktehardheid van HV700 en een toename van 50% in slijtvastheid. Van R&D en productie tot kwaliteitsinspectie en verzending, we regelen het hele proces en bieden u efficiënte en duurzame meststoffenstermonmissie -oplossingen tegen een zeer concurrerende prijs!

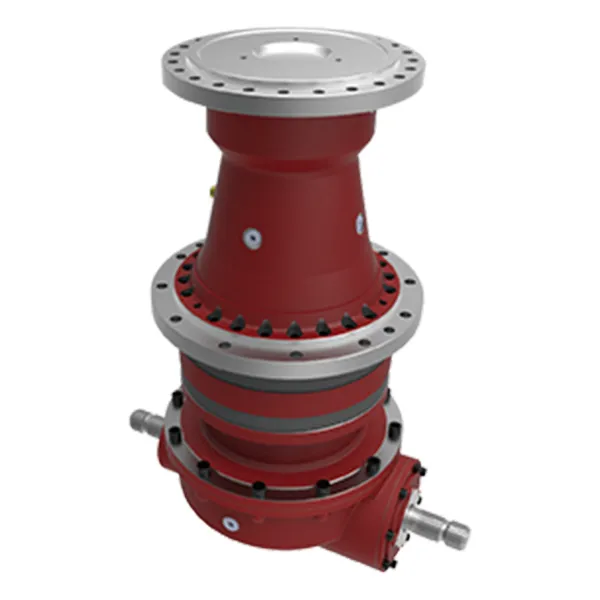

Voermixer versnellingsbak voor TMR Mixer EP-RMG

Voermixer versnellingsbak voor TMR Mixer EP-RMG

Als krachtige fabrikant en leverancier in China is de in eigen fabriek geproduceerde voermengwagenversnellingsbak van Raydafon voor de TMR-menger EP RMG speciaal ontworpen voor precisievoer! Het product is geschikt voor TMR-mengers uit de EP RMG-serie, met snelheidsverhoudingen variërend van 3:1 tot 12:1. De bakopbouw is gemaakt van verdikt gietijzer en is bestand tegen een menglast van 10 ton voer. De tandwielen zijn gecarbureerd en geblust en de hardheid van het tandoppervlak bereikt HRC58 en de slijtvastheid is met 40% verbeterd. Het is uitgerust met geïmporteerde lagers aan de binnenkant om 24 uur per dag continu gebruik te ondersteunen zonder vast te lopen. Van onderzoek en ontwikkeling tot montage, wij controleren de kwaliteit tijdens het hele proces strikt en bieden efficiënte en stabiele transmissieoplossingen voor boerderijen tegen een zeer concurrerende prijs!

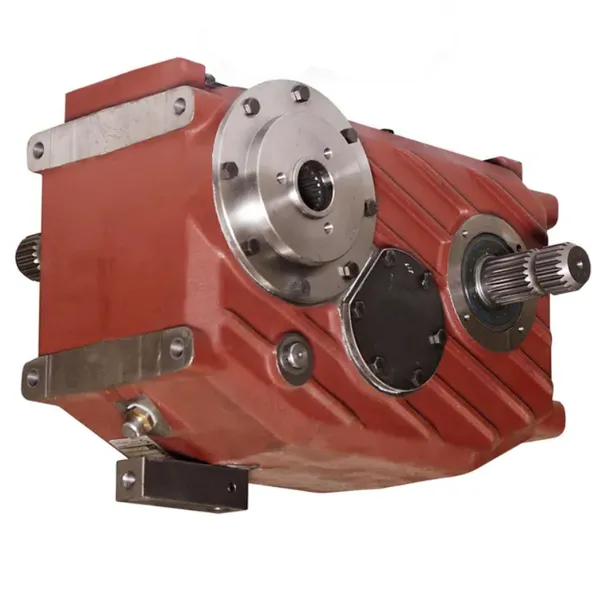

Comer vervangende voermixerversnellingsbak

Comer vervangende voermixerversnellingsbak

Een door Raydafon vervaardigde vervanging voor de C3A voermengwagen die wordt gebruikt op mengwagens en TMR voerbakken. Gespecificeerd voor een ingangsvermogen van 540 tpm en een ingangsvermogen van maximaal 92 kW, met 1-3/4 inch Z20-gesplinede ingangs- en uitgangsaansluitingen op het standaard C3A-montagepatroon. De behuizing is van gietijzer; tandwielen zijn gecarbureerd en geblust tot HRC55 of hoger voor slijtvastheid en slagvastheid, en geïmporteerde hogesnelheidslagers dragen de mengbelasting bij continu dagelijks gebruik. Voor dit patroon zijn verhoudingen van 1:1 en 1,8:1 beschikbaar. Compatibel met mengwagens van Aksa, DAF Agro, Falke Maschinenbau, Euromilk en Metal-Fach. Comer en C3A zijn handelsmerken van Comer Industries; Raydafon is een onafhankelijke fabrikant en is niet met hen verbonden. Stuur binnen 24 uur uw verhouding en een foto van het oude typeplaatje voor een montagebevestiging en offerte.
Als een betrouwbare Landbouw versnellingsbak fabrikant en leverancier in China, hebben onze producten CE -certificering aangenomen. Neem contact met ons op als u kwaliteitsproducten wilt kopen.
