Comer vervangende voermixerversnellingsbak

Comer vervangende voermixerversnellingsbak

Een door Raydafon vervaardigde vervanging voor de C3A voermengwagen die wordt gebruikt op mengwagens en TMR voerbakken. Gespecificeerd voor een ingangsvermogen van 540 tpm en een ingangsvermogen van maximaal 92 kW, met 1-3/4 inch Z20-gesplinede ingangs- en uitgangsaansluitingen op het standaard C3A-montagepatroon. De behuizing is van gietijzer; tandwielen zijn gecarbureerd en geblust tot HRC55 of hoger voor slijtvastheid en slagvastheid, en geïmporteerde hogesnelheidslagers dragen de mengbelasting bij continu dagelijks gebruik. Voor dit patroon zijn verhoudingen van 1:1 en 1,8:1 beschikbaar. Compatibel met mengwagens van Aksa, DAF Agro, Falke Maschinenbau, Euromilk en Metal-Fach. Comer en C3A zijn handelsmerken van Comer Industries; Raydafon is een onafhankelijke fabrikant en is niet met hen verbonden. Stuur binnen 24 uur uw verhouding en een foto van het oude typeplaatje voor een montagebevestiging en offerte.

Comer vervangende versnellingsbak voor voermixer - C3A montagepatroon

Een onafhankelijke aftermarket-vervanger voor de C3A voermengwagen die op mengwagens wordt gebruikt. Gietijzeren behuizing, gecarbureerde en gedoofde tandwielen op HRC55 of hoger, 1-3/4" Z20-gesplinede in- en uitgang, 540 tpm nominaal ingangsvermogen en tot 92 kW ingangsvermogen - een drop-in antwoord wanneer de originele eenheid versleten of niet op voorraad is.

540NOMINAAL INGANG tpm
92 kWMAX. INGANGSVERMOGEN
Z201-3/4" SPLINE, BEIDE EINDEN
HRC55+TANDOPPERVLAKTEHARDHEID

Merkkennisgeving:Raydafon is een onafhankelijke fabrikant van versnellingsbakken. Comer en C3A zijn handelsmerken van Comer Industries S.p.A. Deze pagina beschrijft een door Raydafon vervaardigde vervangingseenheid die dimensioneel en functioneel uitwisselbaar is met het C3A-montagepatroon. Raydafon is niet aangesloten bij, geautoriseerd door, of een leverancier van originele apparatuur voor Comer Industries. Bevestig altijd de montagetekening voordat u bestelt.

Comer vervangende voermixerversnellingsbak - Compatibele C3A-vervangingseenheid

Wanneer de versnellingsbak van een mengwagen het begeeft, is de praktische vraag nooit "welk merk is op de casting", maar "zal hij opschieten, de last dragen en dit seizoen hier komen". Deze versnellingsbak met C3A-patroon is gebouwd om precies dat te beantwoorden: dezelfde in- en uitgangsopstelling met spieën, hetzelfde ontwerppunt van 540 tpm en een gietijzeren behuizing die op de versnellingsbakplaat van de wagen wordt gemonteerd zonder de machine te wijzigen. Het is geschikt voor TMR-mengwagens en voerwagens die oorspronkelijk waren uitgerust met de C3A-unit, en wordt geleverd door Raydafon vanuit zijn eigen fabriek in Ningbo, China, onder een ISO 9001-kwaliteitssysteem.

Omdat het om een ​​vervanging uit voorraad gaat en niet om een ​​origineel onderdeel dat alleen door de dealer wordt geleverd, zijn de doorlooptijd en de eenheidsprijs zowel korter als lager – wat van belang is als een mixer tijdens het voerseizoen stilstaat. De unit wordt droog verzonden en moet vóór het eerste gebruik worden gevuld met SAE 90 versnellingsbakolie. Zorg er dus voor dat u olie meebestelt met de versnellingsbak. Als u ook de aandrijflijn nodig heeft, onzeAftakas voor voermengwagensis afgestemd op hetzelfde splineprofiel.

Technische specificaties

  • ModelC3A
  • SollicitatieMengwagen / voermengwagen
  • Max. rotatiesnelheid invoeren540 tpm
  • Max. ingangsvermogen92 kW
  • Verbinding 1Gesplined, 1-3/4 inch, 20 spiebanen
  • Verbinding 2Gesplined, 1-3/4 inch, 20 spiebanen
  • Materiaal behuizingGietijzer
  • Behandeling van tandwielenGecarbureerd en geblust, HRC55 of hoger
  • LagersGeïmporteerde hogesnelheidlagersets
  • Olie SAE-viscositeitsklasse90
  • Olie meegeleverd met unitNee – olie apart bestellen
  • VerkoopeenheidElk

Volledig specificatieblad voor dit vervangende apparaat. Scrol zijwaarts op een telefoon om elke rijwaarde te zien.

Productnaam Versnellingsbakken van voermixers — Vervanging van Comer C3A, 1:1, 1.8:1
Model C3A
Eenheid Elk
Toepassingsbereik Mengwagen
Max. rotatiesnelheid invoeren 540 tpm — neem contact met ons op voor vermogen bij een ander toerental
Max. ingangsvermogen 92 kW
Verbinding 1 Gesplined, buitendiameter 1-3/4 inch, 20 spieën
Verbinding 2 Gesplined, buitendiameter 1-3/4 inch, 20 spieën
Materiaal behuizing Gietijzer
Behandeling van tandwielen Gecarbureerd en geblust, tandoppervlakhardheid HRC55 of hoger
Olie SAE-viscositeitsklasse 90
Bevat olie Nee – de versnellingsbak wordt zonder olie geleverd en moet vóór het eerste gebruik worden gevuld
Schema voor olieverversing Eerste vervanging na 50–70 bedrijfsuren, daarna elke 500–700 bedrijfsuren of minimaal één keer per jaar
Bestaat uit Versnellingsbak (olie apart bestellen)
Compatibele machinemerken Aksa, DAF Agro, Falke Maschinenbau, Euromilk, Metal-Fach

Voordat u bestelt:bevestig het montagevlak van de versnellingsbak, de invoer- en uitvoerspline (1-3/4" Z20 op het standaard C3A-patroon) en de vereiste verhouding. Als uw mixer een andere verhouding of asopstelling heeft, stuur dan de oude naamplaatjefoto of de tekening en wij zullen deze matchen.

Productafmetingen

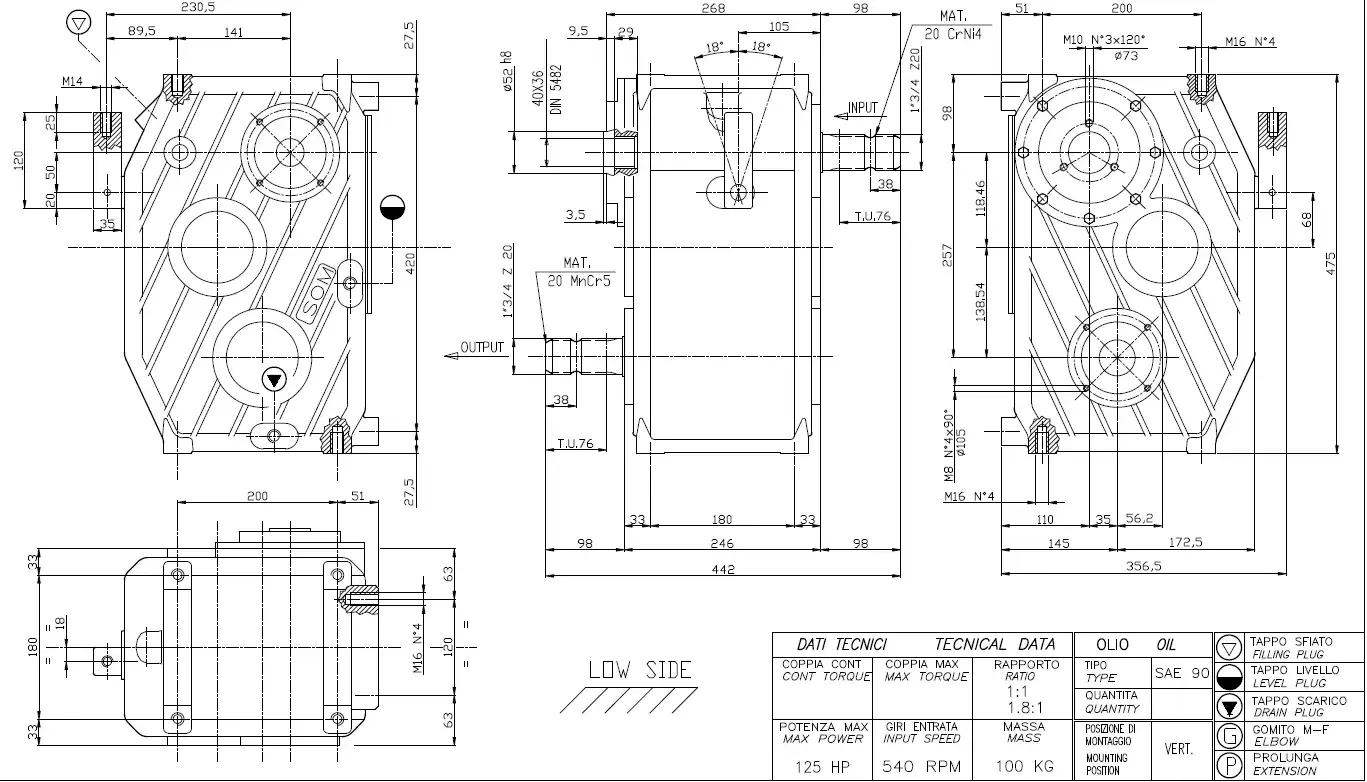

Het onderstaande overzicht is de referentiegeometrie voor de C3A-vervangingseenheid. Gebruik het om de afstand tussen de boutgaten, het midden van de as, de invoer- en uitvoerposities en de totale hoogte ten opzichte van de versnellingsbakplaat op uw mixer te controleren voordat u bestelt.

Comer replacement feed mixer gearbox C3A outline and mounting dimension drawing
Vervangingsversnellingsbak met C3A-patroon - omtrek en montageafmetingen.

Afmetingen worden ter referentie weergegeven. Controleer de definitieve tekening op uw machine voordat u een bestelling plaatst; een verschil van 5 mm in de boutafstand is de meest voorkomende reden voor retournering.

Op welke mixers en merken deze versnellingsbak past

Het C3A-patroon wordt gebruikt op mengwagens van een aantal Europese en internationale bouwers. Deze vervangingseenheid wordt gewoonlijk gemonteerd op machines van:

  • Aksa
  • DAF Agro
  • Falke Maschinenbau
  • Euromelk
  • Metaal-Fach

Merknamen worden alleen vermeld om de montagecompatibiliteit aan te geven. Als uw wagen niet in de lijst staat, stuur dan een foto van de bestaande versnellingsbak en het typeplaatje. In de meeste gevallen kunnen we de compatibiliteit alleen al op basis van de spiebaangrootte, verhouding en boutpatroon bevestigen.

Producttoepassing: hoe de versnellingsbak werkt op een mengwagen

Bij een voermengwagen is de tandwielkast de interface tussen de tractor-PTO en de mengvijzel. Het trekkervermogen komt op 540 tpm, de tandwielset vermindert het en vermenigvuldigt het koppel, en de vijzel draait langzaam genoeg om hooi, graan, kuilvoer en natte bijproducten op te tillen, te vouwen en te mengen tot een consistent rantsoen. De verhouding die past bij het C3A-patroon – doorgaans 1:1 of 1,8:1 in deze toepassing – bepaalt de balans tussen mengsnelheid en draaikracht. Daarom is de juiste verhouding net zo belangrijk als het boutpatroon.

Twee bedrijfskenmerken bepalen of een mixerversnellingsbak een seizoen overleeft. De eerste is hoe het omgaat met nat, dicht materiaal: kuilvoer en bietenpulp belasten de tandwieltanden voortdurend veel hoger dan droog hooi, dus de hardheid van het tandoppervlak en de kwaliteit van het lager voorkomen putjes en voortijdig falen. De tweede is hoe hij zich gedraagt ​​bij het opstarten, wanneer een volle vijzel los moet komen van verdicht voer. Een versnellingsbak met de juiste speling en een stijve gegoten behuizing absorbeert die schok veel beter dan een lichte behuizing die doorbuigt onder belasting.

Dit is ook de reden waarom de praktische bedrijfskosten van een voermengwagen worden gedomineerd door de versnellingsbak en niet door de tractor. Een unit die kracht overbrengt met minimaal verlies heeft minder brandstof of elektriciteit nodig voor hetzelfde rantsoen, en een unit die zijn instellingen behoudt heeft minder olieverversingen, minder vervanging van afdichtingen en minder stilstand tijdens een voercyclus nodig. Voor een boerderij met meerdere wagens tellen deze aantallen op over een seizoen.

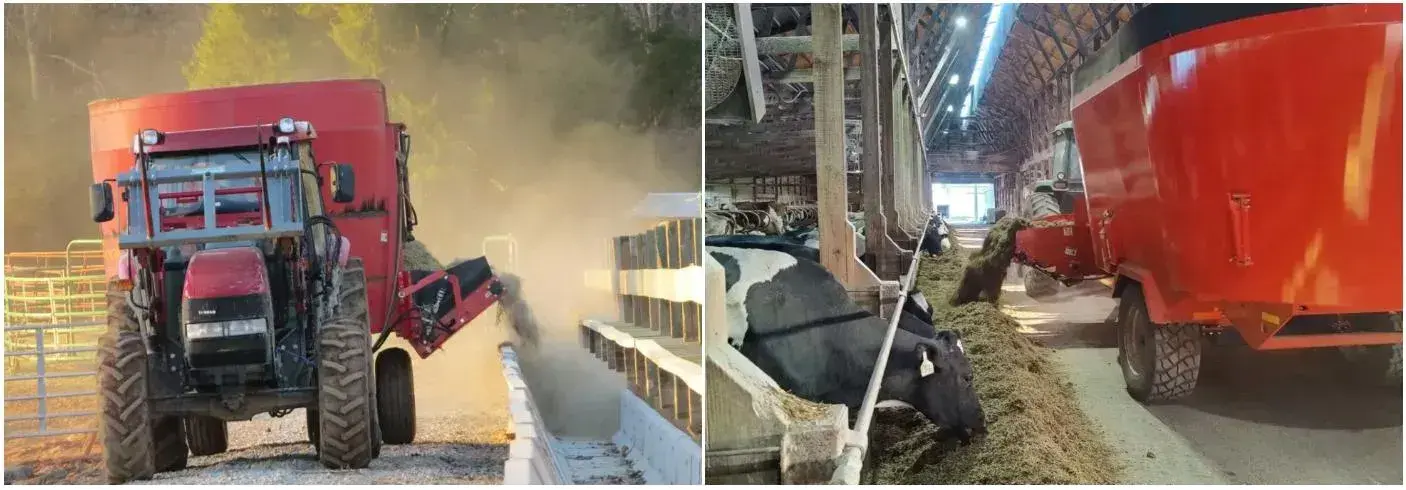

Comer replacement feed mixer gearbox installed as the auger drive on a mixing wagon
De vervangende tandwielkast in werkstand als vijzelaandrijving op een mengwagen.

Productvoordelen

Gebouwd om de hele dag te rennen

Een gietijzeren behuizing en gecarbureerde tandwielen met een HRC55-classificatie of hoger behouden hun geometrie door het gedurende 8 uur continu mengen van vezelrijk voer en nat graan, inclusief het stof en de vochtigheid van het dagelijkse gebruik op de boerderij.

Efficiënte krachtoverdracht

Door de nauw op elkaar afgestemde versnellingen blijven de transmissieverliezen laag, zodat dezelfde tractor in een kortere cyclus meerdere tonnen kan mengen en minder brandstof kan verbruiken of minder elektriciteit kan verbruiken voor hetzelfde rantsoen.

Past op een breed scala aan wagons

Het C3A-montagepatroon en de 1-3/4" Z20-splines zijn geschikt voor mixers van kleine familiemachines tot grote TMR-wagens, en de unit kan de originele versnellingsbak vervangen zonder het machineframe te wijzigen.

Duidelijke service

De indeling is bewust eenvoudig gehouden: afdichtingen, lagers en tandwielsets zijn afzonderlijk vervangbaar, zodat een werkplaats de meeste reparaties zonder speciaal gereedschap kan uitvoeren en de wagen dezelfde dag weer aan het werk kan krijgen.

Concurrerende fabrieksdirecte prijs

De eenheid wordt geproduceerd in onze eigen fabriek in plaats van ingekocht via een distributieketen en is geprijsd onder de originele dealeronderdelen, met dezelfde spiebaan, verhouding en montageafmetingen.

Reserveonderdelen en technische ondersteuning

Oliespecificaties, verhoudingen, vervangende afdichtingen en lagers zijn allemaal verkrijgbaar bij dezelfde leverancier, waarbij technici beschikbaar zijn om de montage te bevestigen aan de hand van een foto van de defecte eenheid.

De prestaties zijn afhankelijk van de juiste oliekwaliteit, het juiste oliepeil en de bedrijfsuren vermeld in het onderhoudsschema. De olieverversingsintervallen voor deze unit zijn niet optioneel, en het overslaan van de eerste verversing na 50-70 uur is de meest voorkomende oorzaak van vroegtijdig lagergeluid.

Bestelling, levering en onderhoud

  1. Stuur de details.Vertel ons het model of de verhouding (C3A, 1:1 of 1,8:1), het aantal en – als u die heeft – een foto van het oude naamplaatje van de versnellingsbak en het montagevlak ervan.
  2. Bevestig de tekening.We controleren de spline, verhouding en montagepatroon aan de hand van de C3A-referentietekening en sturen een bevestiging vóór productie, zodat er niets op een verkeerde veronderstelling wordt gebouwd.
  3. Vaste offerte en doorlooptijd.U ontvangt prijs, hoeveelheidsspecificaties, verpakkingsgegevens en leveringsschema, normaal gesproken binnen 24 uur na de aanvraag.
  4. Verzending.De versnellingsbak wordt voor export verpakt en droog verzonden. Lucht- of zeevracht en deur-tot-deur levering zijn op aanvraag mogelijk.
  5. Inbedrijfstelling.Vul vóór het eerste gebruik de olie met SAE 90, controleer het oliepeil via de kijkplug en laat de mixer even onbelast draaien om te controleren of de rotatie soepel verloopt en er geen sprake is van huilende afdichtingen.
  6. Onderhoudsschema.Eerste olieverversing na 50–70 bedrijfsuren, daarna elke 500–700 bedrijfsuren of minstens één keer per jaar – afhankelijk van wat zich het eerst voordoet.

Getuigenissen van klanten

★★★★★

Michaël ThompsonOperator van het voerveld

De installatie was eenvoudig en de wagen liep soepel vanaf de eerste mix. Het apparaat voelt solide aan, behoudt zijn snelheid onder belasting en neemt de moeite van het voeren weg. Ik stelde een lange lijst met vragen voordat ik bestelde en het team beantwoordde ze allemaal geduldig, wat niet altijd het geval is bij een buitenlandse leverancier. Ik kom terug als de tweede wagen er een nodig heeft.

★★★★★

David WilsonDirecteur melkveehouderij

De versnellingsbak is goed gemaakt en draait stabiel sinds we hem hebben gemonteerd, zonder problemen bij dagelijks gebruik. Communicatie was het onderdeel dat ik het meest waardeerde: duidelijke antwoorden, geen taalbarrière en levering op de beloofde datum. Als koper in het buitenland is die betrouwbaarheid van belang, en ik zal bij hen blijven bestellen.

★★★★★

Hanna MooreRancheigenaar, Nieuw-Zeeland

Ik heb in de loop der jaren verschillende batches mixerversnellingsbakken meegemaakt, en nat materiaal was altijd het probleem: de oude units zouden slippen of oververhitten. Deze verwerkt kuilvoer en bietenpulp probleemloos, handhaaft een constante mengsnelheid en mijn cyclustijd is bijna twee keer zo snel als voorheen. Het onderhouden ervan was eenvoudig.

Veelgestelde vragen voor kopers

  • Is dit een originele Comer versnellingsbak?Nee. Het is een door Raydafon vervaardigde vervangingseenheid gebouwd volgens het C3A-montagepatroon: dezelfde 1-3/4" Z20-splineverbindingen, hetzelfde ontwerppunt van 540 tpm en dezelfde voetafdruk van de behuizing. Comer en C3A zijn handelsmerken van Comer Industries; Raydafon is een onafhankelijke fabrikant en is niet gelieerd aan of geautoriseerd door hen.
  • Hoe weet ik of het op mijn mixer past?Vergelijk de spline (1-3/4 inch, 20 splines), de verhouding (1:1 of 1,8:1 op dit patroon) en de montageafmetingen in de bovenstaande tekening met uw bestaande unit. Mocht er iets afwijken, stuur ons dan een foto van het oude naamplaatje, dan bevestigen wij dit voordat u bestelt.
  • Wordt de versnellingsbak geleverd met olie?Nee. Hij wordt droog geleverd en moet voor het eerste gebruik gevuld worden met SAE 90 transmissieolie. Bestel olie apart bij de versnellingsbak zodat de inbedrijfstelling geen vertraging oploopt.
  • Wat is het olieverversingsinterval?Eerste vervanging na 50–70 bedrijfsuren om de eerste slijtagedeeltjes te verwijderen, daarna elke 500–700 bedrijfsuren of minstens één keer per jaar, afhankelijk van wat zich het eerst voordoet.
  • Welk ingangsvermogen en welke snelheid kan het aan?De unit is geschikt voor een maximaal ingangstoerental van 540 tpm en een maximaal ingangsvermogen van maximaal 92 kW. Als uw tractor of motor met een ander toerental draait, neem dan contact met ons op voordat u bestelt, zodat we het nominale vermogen bij uw snelheid kunnen bevestigen.
  • Hoe snel kunnen jullie verzenden en kan ik later reserveonderdelen krijgen?Standaardeenheden worden na bevestiging van de tekening volgens een kort schema verzonden, met opties voor lucht- of zeevracht. Vervangende afdichtingen, lagers en tandwielsets zijn verkrijgbaar bij dezelfde fabriek, zodat een reparatie later niet afhankelijk is van het vinden van onderdelen die alleen door de dealer verkrijgbaar zijn.

Gerelateerde producten en verdere lectuur

Vraag een offerte voor een vervangende versnellingsbak voor de C3A aan

Stuur de gewenste verhouding (1:1 of 1,8:1), het aantal en een foto van het oude naamplaatje als u die heeft. Wij bevestigen de montage aan de hand van de montagetekening en antwoorden binnen 24 uur met een vaste prijs en levertijd.

Stuur nu een aanvraag

* Alle afbeeldingen op deze pagina zijn product- en tekeningreferenties van Raydafon. Comer en C3A zijn handelsmerken van hun respectievelijke eigenaars en worden hier alleen gebruikt om de montagecompatibiliteit te beschrijven. Bevestig de definitieve tekening voordat u bestelt.
