Fabrikant van hydraulische cilinders voor zwaar materieel

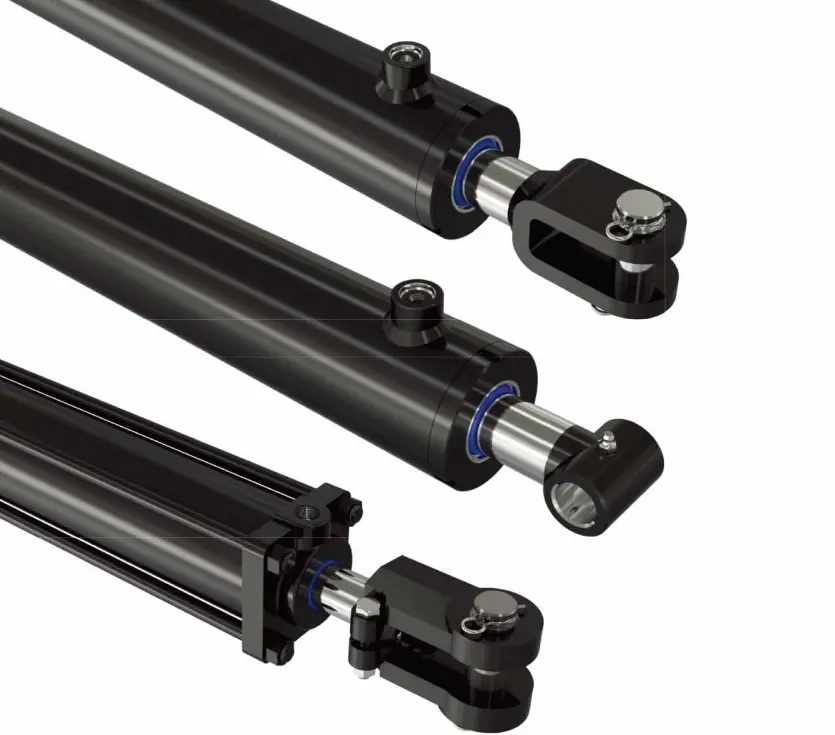

Raydafon hydraulische cilinder

Fabrikant van hydraulische cilinders voor graafmachines, oogstmachines, tractoren en aangepaste machines

Raydafonbouwt hydraulische cilinders voor bouwmachines, landbouwmachines, industriële machines en andere hydraulische toepassingen. Wij leveren standaard en volledig op maat gemaakte cilinders op basis van boringdiameter, stangdiameter, slaglengte, montagetype, werkdruk en bedrijfsomstandigheden.

Elke cilinder wordt geproduceerd op basis van bevestigde tekeningen, monsters of sleutelafmetingen. De productie is gericht op maatnauwkeurigheid, afdichtingsprestaties en een stabiele werking onder herhaalde hydraulische belastingen: de drie factoren die bepalen of een cilinder een seizoen of tien jaar meegaat.

hydraulic cylinders
01

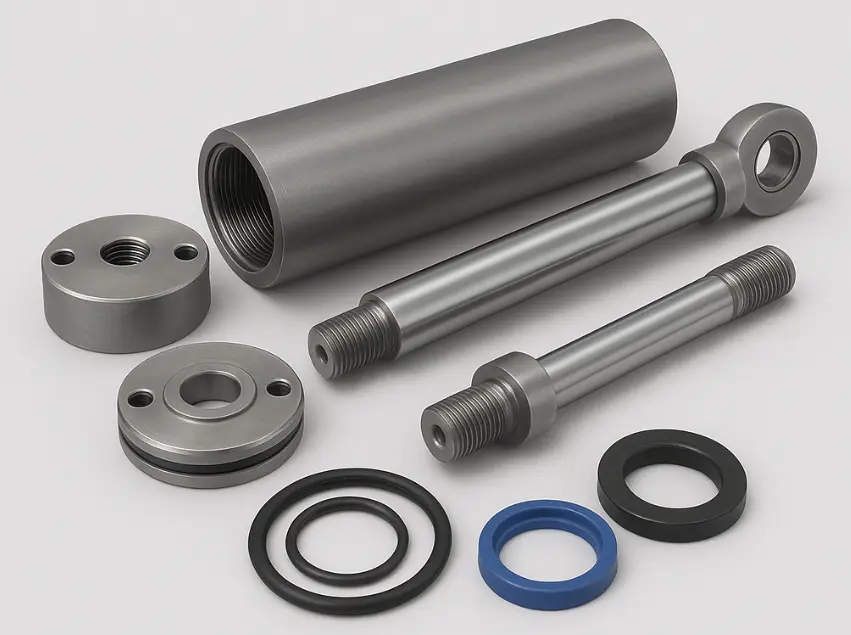

Hydraulische cilinderconstructie en hoofdonderdelen

Een hydraulische cilinder zet hydraulische druk om in lineaire mechanische beweging. De prestaties zijn afhankelijk van hoe nauwkeurig de kerncomponenten op elkaar zijn afgestemd.

  • Cilinder vat— vormt de drukkamer voor hydraulische olie en geleidt het zuigersamenstel.
  • Zuiger— zet hydraulische druk om in lineaire kracht.
  • Zuigerstang— brengt cilinderkracht over op het machinemechanisme.
  • Eindkap— ondersteunt en positioneert interne onderdelen terwijl de cilinderstructuur bij elkaar wordt gehouden.
  • Zeehonden— voorkom olielekkage en houd vervuiling uit de cilinder.
  • Montagecomponenten— flenzen, tappen, gaffels, bolvormige verbindingen en andere verbindingen die zijn geselecteerd om bij de installatie te passen.
Hydraulic Cylinder Construction and Main Parts
02

Hoe u een hydraulische cilinder kunt meten voordat u bestelt

Nauwkeurige meting is het verschil tussen een directe vervanging en een retourzending. Voordat u een cilinder verwijdert, moet u de apparatuur uitschakelen, de hydraulische druk aflaten en de cilinder- en aansluitgebieden reinigen. Gebruik overal gekalibreerde meetinstrumenten.

How to Measure Hydraulic Cylinder

Vijf dimensies die we eerst nodig hebben

  • Boringdiameter— interne diameter van de loop, gemeten op meer dan één positie om te controleren op slijtagevariatie.
  • Staafdiameter— Diameter van de zuigerstang gemeten op een schoon, ongedragen gedeelte en vanuit verschillende richtingen.
  • Slaglengte— afstand tussen de volledig ingetrokken en volledig uitgeschoven posities.
  • Totale lengte— cilinderlengte in de aangegeven referentiepositie, meestal ingetrokken.
  • Montagetype— bevestig de verbinding aan beide uiteinden: flens-, tap-, gaffel- of bolvormige montage.
Selectie 01 Belasting en druk

Vereiste werkdruk, duw- of trekkracht en inschakelduur.

Selectie 02 Geometrie

Boring, stang, slag, montageafmetingen en verbindingstype.

Selectie 03 Bedrijfsomstandigheden

Type hydraulische olie, bedrijfstemperatuur, werkomgeving, bewegingsfrequentie.

03

Hydraulische cilindertoepassingen

De hydraulische cilinders van Raydafon zijn gebouwd voor apparatuur die gecontroleerde lineaire beweging en betrouwbare hefkracht nodig heeft, dag na dag, onder reële veldomstandigheden.

Graafmachines en laders Bulldozers en grondverzet Tractoren en werktuigen Combineer- en rijstoogstmachines Hydraulische persen Apparatuur voor materiaalbehandeling Productie- en automatiseringsmachines Mijnbouw en zwaar materieel Aangepaste machines voor speciale doeleinden
04

Waarom kiezen voor Raydafon als leverancier van uw hydraulische cilinders

Gebouwd rond tekeningen, monsters en bedrijfsomstandigheden

In plaats van een catalogusonderdeel in uw machine te forceren, gaan we uit van de werkelijke werkomstandigheden van de cilinder en werken we terug naar een specificatie die past.

  • Standaard en aangepaste opties— cilinders geproduceerd volgens standaardspecificaties of volgens klanttekeningen en monsters.
  • Toepassingsgerichte selectie— specificaties voor boring, stang, slag, montage en afdichting afgestemd op de werkelijke werkomstandigheden.
  • Focus op afdichtingsprestaties— Afdichtingsconfiguraties gekozen om olielekkage bij herhaalde cycli te beheersen, en niet alleen bij de eerste montage.
  • Flexibiliteit laden— ontwerpen geselecteerd op basis van druk, belasting, slag en bedrijfsfrequentie.
  • One-stop-aandrijflijnlevering— Raydafon levert ookLandbouw versnellingsbak, Planetaire versnellingsbakEnAftakas, zodat meerdere aandrijflijn- en hydraulische componenten van één leverancier kunnen komen.
Raydafon factory

Vraag een hydraulische cilinderspecificatie aan

Een bestaande cilinder vervangen of een nieuwe machine ontwikkelen? Stuur de tekening, het monster, het onderdeelnummer of de sleutelafmetingen. Raydafon zal de vereisten beoordelen en de juiste cilinderconfiguratie, montageafmetingen en specificaties bevestigen voordat de productie begint.

View as

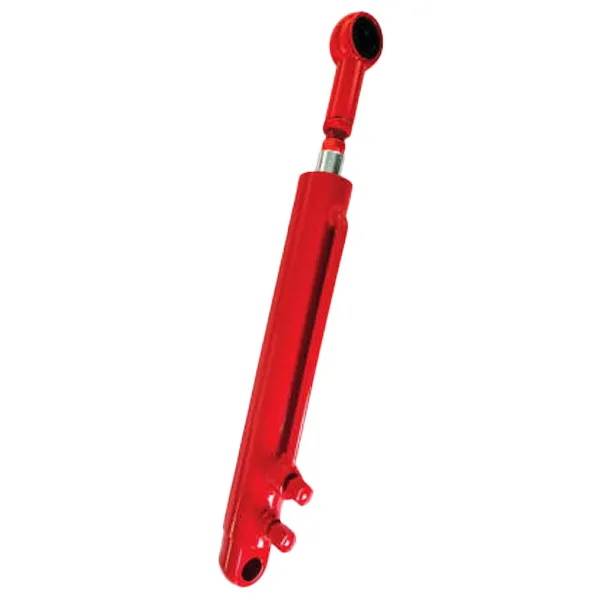

EP-YD40-245-D5 Harvester Hydraulische cilinder

EP-YD40-245-D5 Harvester Hydraulische cilinder

Raydafon, een Chinese fabrikant en leverancier, produceert de EP-YD40-245-D5 Harvester Hydraulische cilinder in eigen huis. Het is essentieel voor het verhogen en verlagen van het transportsysteem van maïs en sojaboonoogsters, evenals voor het keer op keer om de silo te draaien. Met een boring van 40 mm en een 245 mm slag kan het een druk van 16MPA weerstaan. De verchroomde zuigerstang is bestand tegen slijtage, terwijl het naadloze stalen vat duurzaam is. De afdichtingen zijn olieresistent en lekbestendig. We handhaven strikte inspecties van productie tot verzending en de prijs is redelijk. Geniet van een soepele oogstoperatie!

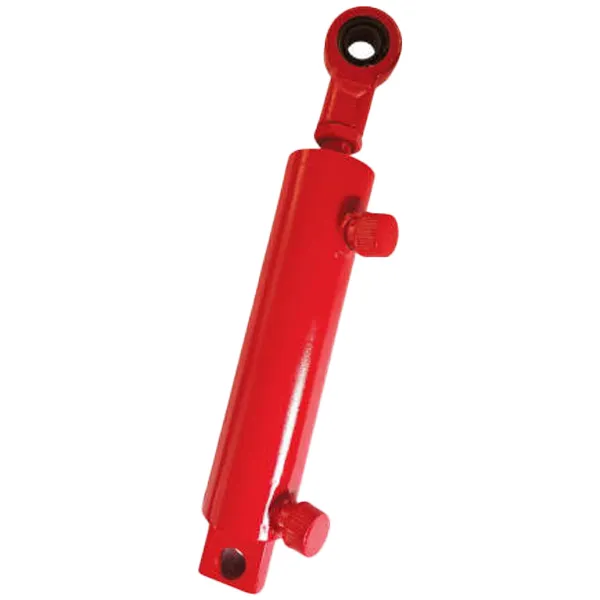

EP-YS50E-001 Hydraulische stuurcilinder van de oogstmachine

EP-YS50E-001 Hydraulische stuurcilinder van de oogstmachine

Raydafon, een Chinese fabrikant en leverancier, produceert de EP-YS50E-001 Harvester Hydraulische cilinderbesturing Hydraulische cilinder, speciaal voor besturing. Het is essentieel voor het draaien en manoeuvreren van tarwe- en rijstoogstmachines in het veld. Met een boring van 50 mm en een slag van 153 mm is hij bestand tegen een druk van 20 MPa. De verchroomde zuigerstang is slijtvast, terwijl de cilindercilinder is gemaakt van duurzaam naadloos staal. De afdichtingen zijn oliebestendig en lekbestendig. Wij houden de productie nauwlettend in de gaten en hanteren een passende prijs. Gebruik dit voor een soepele besturing van de oogstmachine!

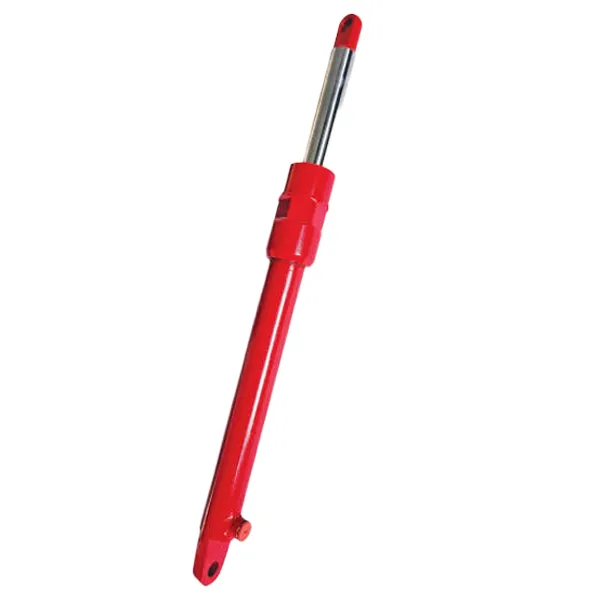

EP-YD40-270 Harvester Hydraulische cilindercilindercilinder

EP-YD40-270 Harvester Hydraulische cilindercilindercilinder

Raydafon, een Chinese fabrikant en leverancier, produceert de EP-YD40-270 Harvester Hydraulic Cilinder Cutting Platform-cilinder in eigen huis. Deze cilinder wordt gebruikt voor de header. Het heeft een boring van 40 mm, 270 mm slag en kan 18MPA druk weerstaan. De zuigerstang is verchroomd voor slijtvastheid en het cilindervat is gemaakt van duurzaam naadloos staal. De afdichtingen zijn olieresistent en lekbestendig. We volgen onze productie- en verzendproces zorgvuldig en bieden een redelijke prijs. Het is een betrouwbare metgezel voor uw oogsterkop!
EP-HH-YG45*220 Harvester Hydraulische cilinder

EP-HH-YG45*220 Harvester Hydraulische cilinder

Raydafon, een Chinese fabrikant en leverancier, produceert de EP-HH-YG45*220 Harvester Hydraulic Cilinder in onze eigen fabriek. Deze cilinder wordt vaak gebruikt in de lift- en verlagingssystemen van oogsters. Het heeft een boring van 45 mm, een slag van 220 mm en kan de druk weerstaan tot 16MPa. De verchroomde zuigerstang is bestand tegen slijtage en de cilindervat is gemaakt van duurzaam naadloos staal. De afdichtingen zijn olieresistent en vrijwel lekbestendig. We volgen de kwaliteit zorgvuldig van productie tot levering en de prijs is redelijk. Door deze hydraulische component aan uw oogstster toe te voegen, wordt deze soepel laten verlopen!

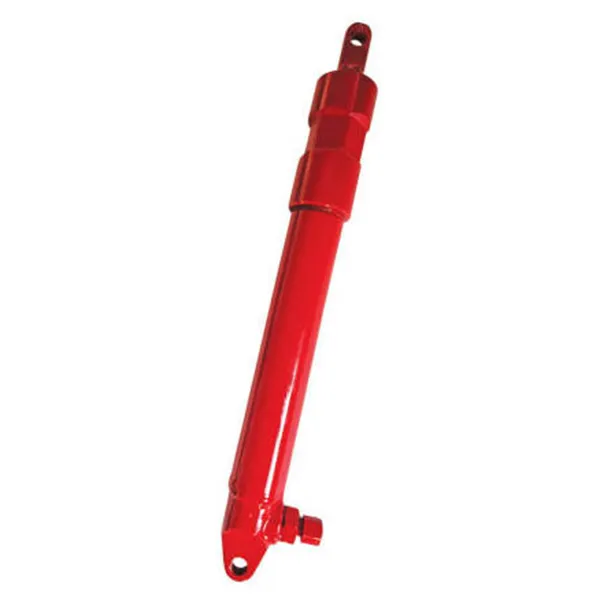

EP-YD25-001A Harvester Hydraulische cilinder rietwielcilinder

EP-YD25-001A Harvester Hydraulische cilinder rietwielcilinder

Raydafon, een Chinese fabrikant en leverancier, produceert de EP-YD25-001A Harvester Hydraulic Cilinder Reed Wheel-cilinder in eigen huis, met name voor gebruik op rollen. Het heeft een boring van 25 mm, 235 mm slag en kan 12MPA druk weerstaan. De verchroomde zuigerstang is bestand tegen slijtage, terwijl het cilindervat is gemaakt van duurzaam naadloos staal. De afdichtingen zijn olieresistent en lekbestendig. We volgen de productie zorgvuldig en zorgen voor een redelijke prijs. Het is een betrouwbare en betrouwbare hydraulische cilinder voor Harvester Reels!

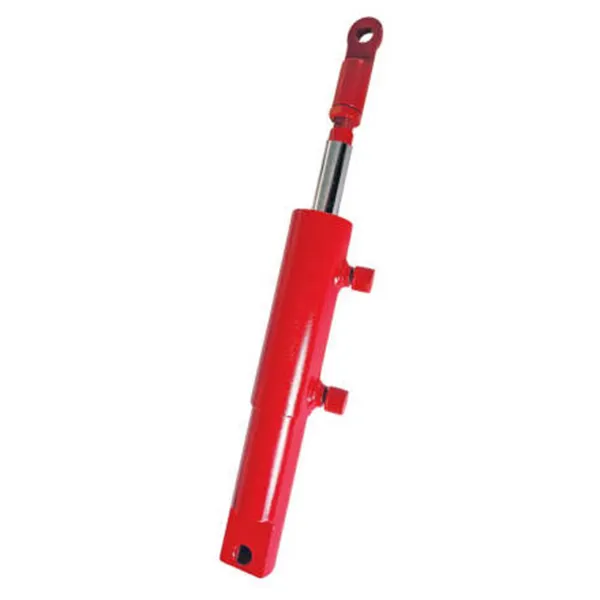

EP-es 40F Harvester Hydraulische cilinder oneindig variabele snelheidscilinder

EP-es 40F Harvester Hydraulische cilinder oneindig variabele snelheidscilinder

Raydafon, een Chinese fabrikant en leverancier, produceert de EP-OS40F Harvester Hydraulic Cilinder oneindig variabele snelheidscilinder met een continu variabele transmissie (CVT) specifiek voor Harvester-transmissiesystemen. Met een boring van 40 mm en een 65 mm slag kan het bestand tegen 18MPa bedrijfsdruk weerstaan. De zuigerstang is verchroomd voor slijtagebescherming, het cilindervat is gemaakt van hoogwaardig naadloos staal en de afdichtingen zijn olieresistent en leeftijdsresistent, waardoor de lekbestendige werking wordt gewaarborgd. Met rigoureuze kwaliteitscontrole van productie tot inspectie bieden we een redelijke prijs. Als u een betrouwbare CVT -component aan uw oogster toevoegt, wordt een soepele werking voorgelegd!
Als een betrouwbare Hydraulische cilinder fabrikant en leverancier in China, hebben onze producten CE -certificering aangenomen. Neem contact met ons op als u kwaliteitsproducten wilt kopen.
