Heftruck kantelcilinder

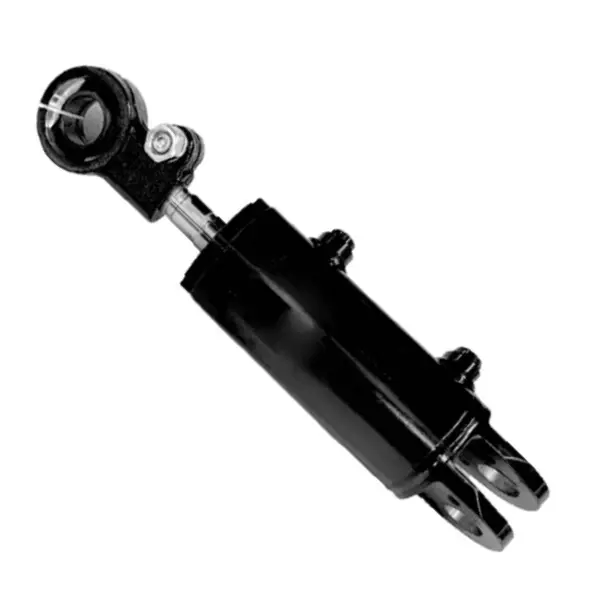

  • Heftruck kantelcilinderHeftruck kantelcilinder

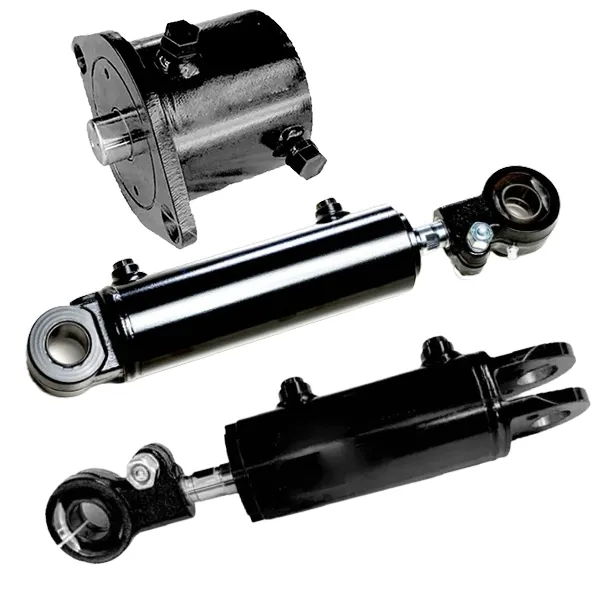

  • Heftruck kantelcilinderHeftruck kantelcilinder

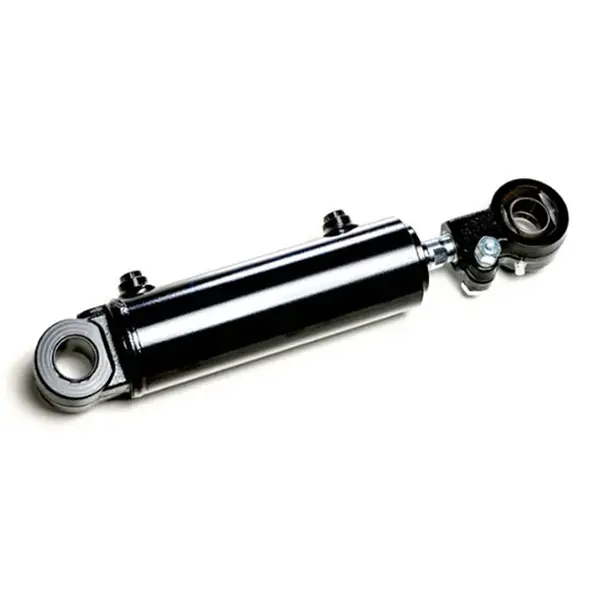

  • Heftruck kantelcilinderHeftruck kantelcilinder

Heftruck kantelcilinder

De Raydafon vorkheftruckkantelcilinder is een op maat ontworpen hydraulische cilinder voor de kantelbediening van de vorkmast op vorkheftrucks van 1,5-18 ton. Vervaardigd uit hoogwaardig staal met bijpassende zuiger, cilinderlichaam, stang en afdichtingsset. Werkdruk 7-14 MPa, geen drukschommelingen onder belasting. Standaard boordiameters 60-100 mm, stangdiameters 25-40 mm, slag 32-193 mm. Dankzij de schroefbevestiging en de borgringverbinding kan de oliekeerring binnen enkele minuten worden vervangen zonder de mast te verwijderen. Geschikt voor magazijn-, fabrieks- en havenactiviteiten. Op maat gemaakte boring, slag en installatieafstand beschikbaar voor OEM-heftruckmerken. MOQ 50 eenheden, 25-35 dagen bulkdoorlooptijd. Stuur het heftruckmodel, de vereiste boring/slag en het aantal voor een offerte.
Raydafon OEM · Reserveonderdelen voor vorkheftrucks

Aangepaste heftruck-kantelcilinder voor vorkheftrucks van 1,5-18 ton - Directe levering van OEM-fabrikant

De heftruckkantelcilinder is het hydraulische onderdeel dat de voorwaartse en achterwaartse kanteling van de mast en vorken regelt. Raydafon vervaardigt kantelcilinders voor vorkheftrucks van 1,5-18 ton met behulp van hoogwaardig staal en een bijpassende zuiger-/stang-/afdichtingsset. De werkdruk is stabiel op 7-14 MPa onder belasting. Dankzij de schroefbevestiging en een borgringverbinding kan de oliekeerring binnen enkele minuten worden vervangen zonder de mast te verwijderen. Geschikt voor het laden van magazijnen, het heffen van fabrieken en het omzetten van havens.

Forklift tilt cylinder Raydafon OEM manufacturer 1,5-18 ton
7-14 MPa Werkdruk
Φ60-100 mm Boring diameter
Φ25-40 mm Diameter staaf
32-193 mm Hartinfarct
3,4-22 kg Gewicht per eenheid
Productanatomie

Binnenin de kantelcilinder — 25 bijpassende onderdelen

De cilinder is niet samengesteld uit gewone hardware. De zuiger, het cilinderlichaam, de zuigerstang en de afdichtingsset zijn als een set op elkaar afgestemd, vergelijkbaar met de manier waarop een ervaren monteur een op elkaar afgestemd paar met de hand afwerkt. Daarom draait de cilinder jarenlang stabiel onder hoge druk zonder de pakkingdruk te verliezen.

Verschillende vorkheftrucktonnages gebruiken verschillende binnendiameters en slagen, dus het model van de kantelcilinder moet bij de vrachtwagen passen. Raydafon heeft zeven standaardmodellen op voorraad en produceert, van de QA20V500 tot en met de A45M300, en kan een model op maat produceren op basis van een klanttekening. Voor vrachtwagens die in plaats daarvan de verticale heffunctie nodig hebben, produceert Raydafon ook deHeftruckcilinder.

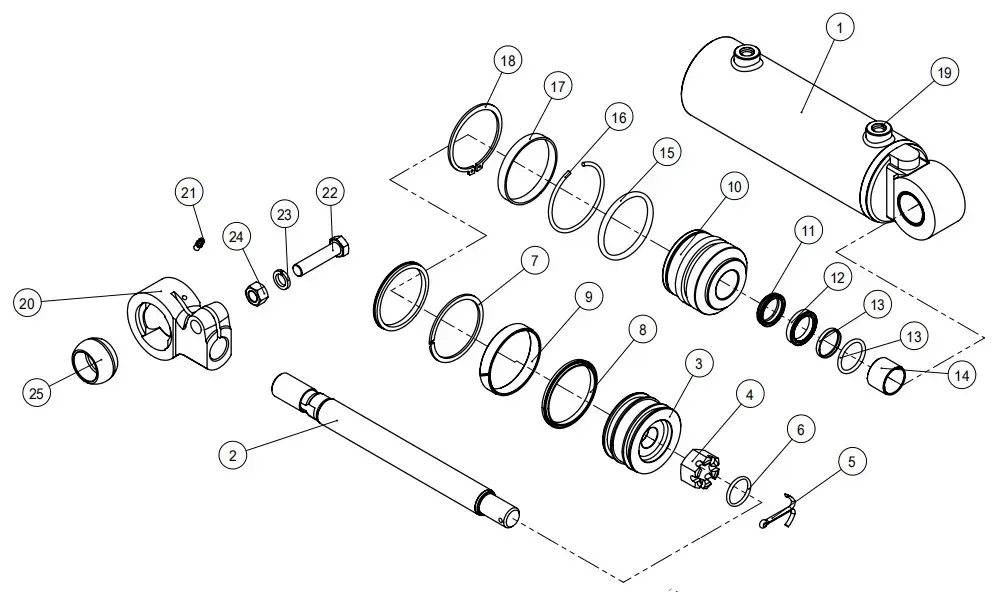

Forklift tilt cylinder parts anatomy
Genummerd onderdelendiagram — 25 overeenkomende componenten

25-delige componentenlijst

De onderdelen zijn hieronder genummerd, zodat ze overeenkomen met de exploded view. Nummers 1-25 komen overeen met het bovenstaande diagram.

01Cilinderhuis samenstel
02Zuigerstang
03Zuiger
04Zeskantmoer
05Splitpennen
06O-ring
07Achterring
08Gatafdichting
09Slijtring
10Gids Bush
11Stofwisser
12U-ring
13Staafafdichting
14Du Bush
15O-ring
16Ronde draad
17Sleutelhanger
18Borgringen voor as
19Plug
20Gaffel
21Smeernippel
22Bout
23Veerringen
24Moer
25Sferisch lager

Standaardmodelmatrix - Zeven boring-/slagcombinaties

Kies het model dat past bij het tonnage en montagepatroon van uw vorkheftruck, of stuur uw OEM-tekening voor een constructie op maat. Alle onderstaande modellen hebben dezelfde, op elkaar afgestemde zuiger-/stang-/afdichtingsarchitectuur.

Tekening nummer Boring ΦD Staaf Φd beroerte S Installeren. L Druk Haven Gewicht
QA20V500-405000-000 Φ60 Φ30 32 109 18 MPa 2-M14×1,5 3,4 kg
S16N450-600000-001Z Φ63 Φ25 55 368 18,1 MPa 2-G1/4 8,2 kg
RTE35M300-600000-500 Φ85 Φ35 180 565 18,1 MPa 2-M16×1,5 17 kg
A15N450-600000AZ Φ65 Φ25 109 514 18,1 MPa 2-G1/4 11,6 kg
A30M300-600000-000B Φ70 Φ30 156 453 18,1 MPa 2-G1/4 12 kg
A35M300-600000-000C Φ80 Φ30 156 456.5 18,1 MPa 2-G1/4 13 kg
A45M300-600000Z Φ100 Φ40 193 498 18,1 MPa 2-M16×1,5 22 kg

Kunt u uw model niet vinden? Stuur het OEM-tekeningnummer of een fysiek monster. Raydafon reverse-engineert, maakt een monster en vermeldt de batch op dezelfde tekening. Voor het bredere assortiment hydraulische cilinders voor vorkheftrucks, zie deVorkheftruck hydraulische cilindercategorie.

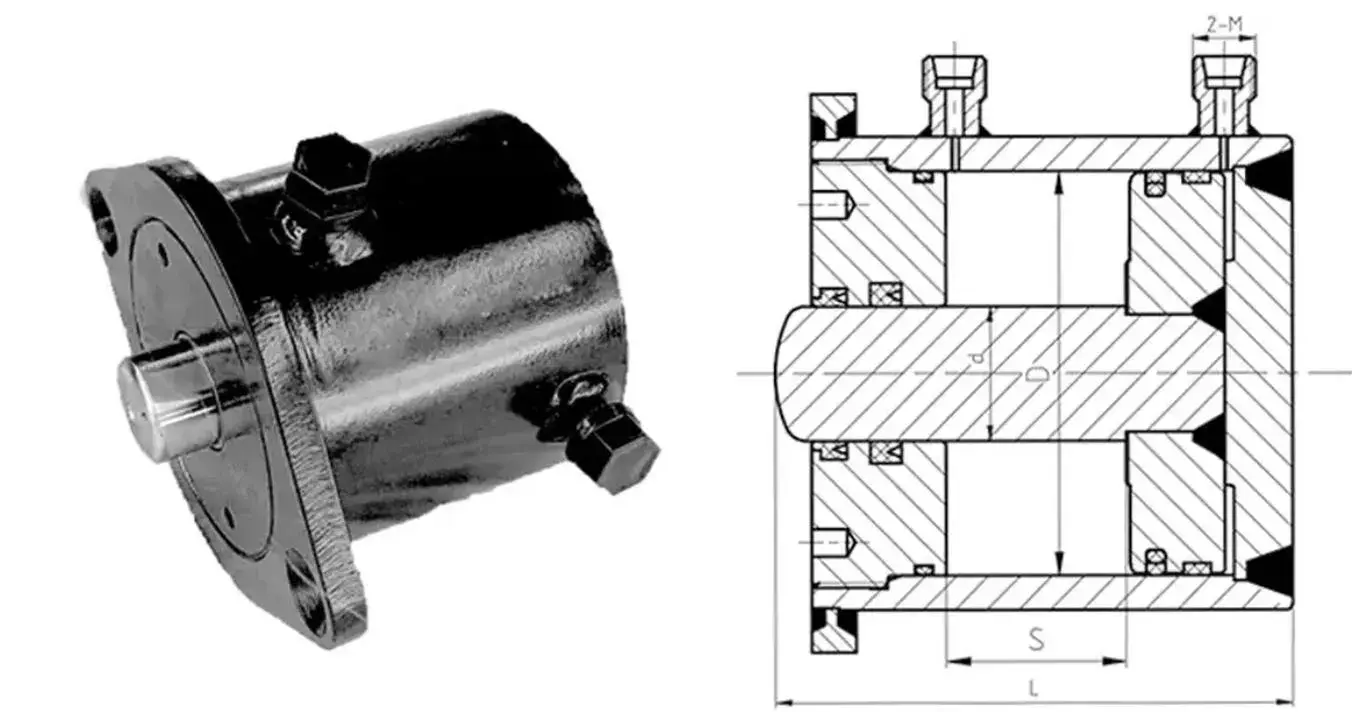

Forklift tilt cylinder dimension drawing 1
Model QA20V500-405000-000 · Φ60 × Φ30 × 32 slag

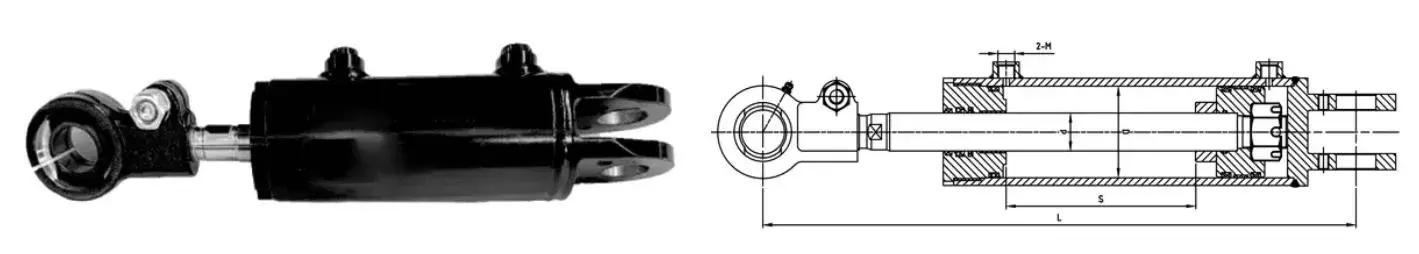

Forklift tilt cylinder dimension drawing 2
Modellen S16N450 / RTE35M300 / A15N450

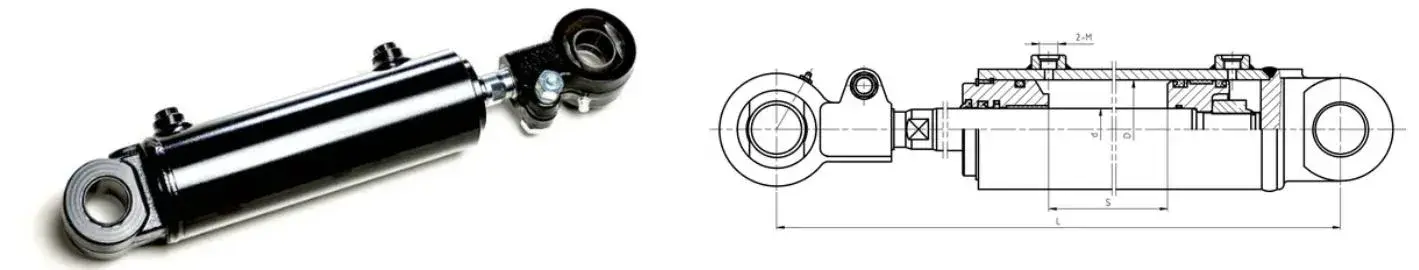

Forklift tilt cylinder dimension drawing 3
Modellen A30M300 / A35M300 / A45M300
Forklift tilt cylinder dimension drawing overview
Installatieoverzicht — montagepatroon en interface-afmetingen
Werkingsprincipe

Hoe de kantelcilinder de mast beweegt

De kantelcilinder duwt de zuiger in een heen en weer gaande beweging, waardoor de mast naar voren en naar achteren kantelt. Hydraulische olie komt binnen via een van de twee poorten aan de cilinderbasis; de zuigerstang schuift uit en duwt de mast naar voren, of trekt zich in en trekt de mast naar achteren. Anders dan andere hydraulische componenten loopt deze cilinder soepel in beide richtingen doordat de boring- en stangoppervlakken zijn afgestemd op de afdichtingsset.

Bij zware of onregelmatige lading gebruikt de machinist de kantelfunctie om de lading waterpas te zetten voordat hij wordt geheven. Nauwkeurige hoekcontrole voorkomt dat de lading verschuift en houdt de truck stabiel. Raydafon test de kantelcilinder onder een werkdruk van 7-14 MPa om te bevestigen dat de respons soepel blijft onder volledige belasting.

Voordelen van Raydafon heftruckkantelcilinders

01

Stabiel onder hoge druk

De op elkaar afgestemde zuiger-, stang- en afdichtingsset houdt de druk stabiel op 7-14 MPa. Geen fluctuaties onder zware belasting of tijdens lange werkdiensten.

02

Slijtvast afdichtingsmiddel

Afdichtingen zijn gemaakt van slijtvast materiaal met lage olielekkage en lage slijtage. Betrouwbaar in stoffige magazijnen of vochtige omgevingen.

03

Ontwerp voor snel onderhoud

Dankzij de schroefbevestiging en de borgringaansluiting kan de oliekeerring binnen enkele minuten worden vervangen. Het is niet nodig om de hele mast van de vrachtwagen te verwijderen.

04

Zeven standaardmodellen

Boring Φ60 tot Φ100, staaf Φ25 tot Φ40, slag 32 tot 193 mm. Geschikt voor de meeste vorkheftrucktoepassingen van 1,5 tot 18 ton zonder aangepaste gereedschapsbestelling.

05

OEM-ondersteuning

Stuur een merk en model heftruck mee, of een tekeningnummer. Raydafon reverse-engineert, bemonstert en citeert een aangepaste batch op dezelfde tekening.

06

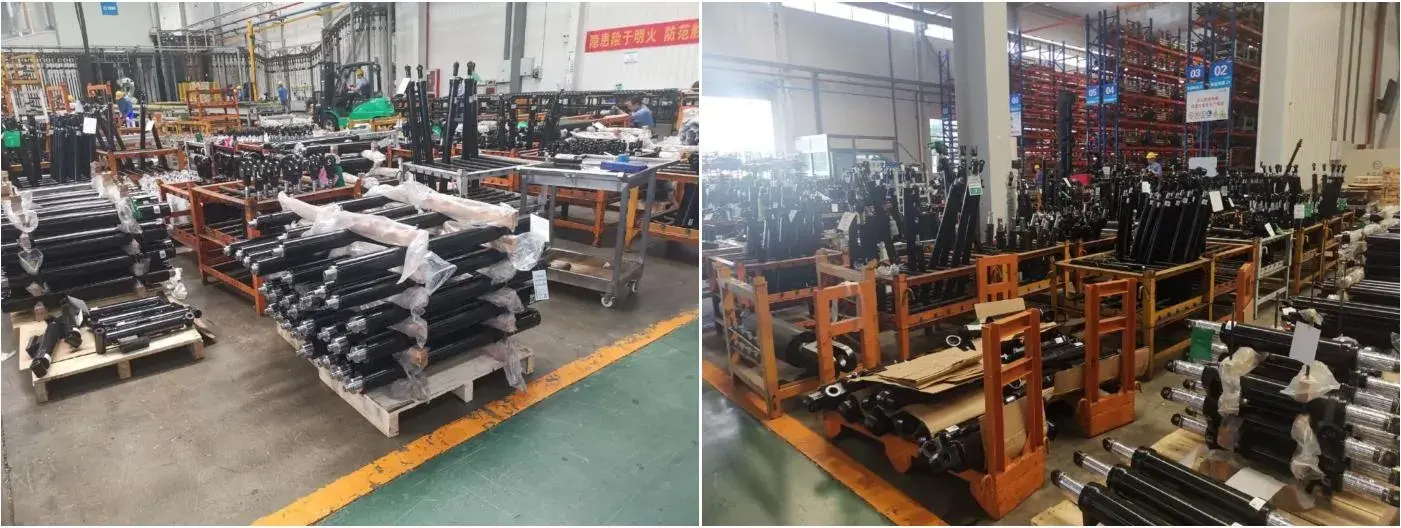

Fabriek directe levering

Geproduceerd in de eigen fabriek van Raydafon. Klanten hebben te maken met de fabrikant, niet met een handelaar. Snelle after-sales respons en stabiele batchkwaliteit.

Waar heftruck-kantelcilinders worden gebruikt

  • A
    Magazijn laden en lossen

    Het laden van containers, het verzamelen van pallets en het verplaatsen van schappen waarbij de operator de lading waterpas moet zetten voordat deze wordt gehesen. Nauwkeurige hoekcontrole voorkomt dat de lading verschuift.

  • B
    Hefwerkzaamheden in fabrieken

    Zware of onregelmatige industriële ladingen waarbij de vorkheftruck de mast naar voren of naar achteren moet kantelen om de lading tijdens de hefcyclus in evenwicht te brengen.

  • C
    Haven- en logistieke omzet

    Continue, zware cyclusomgevingen waarbij de kantelcilinder duizenden cycli per dienst uitvoert. Op elkaar afgestemde afdichtingen en lage slijtage zorgen ervoor dat de machine lekvrij blijft werken.

  • D
    Aftermarket en distributie van reserveonderdelen

    Heftruckdealers en aftermarket-leveranciers die een betrouwbare OEM-equivalente kantelcilinder nodig hebben voor vrachtwagens van 1,5-18 ton. Magazijnvoorraad en productie op maat zijn beide beschikbaar.

Bestelspecificatieblad

Dekking van tonnage
Vorkheftrucks van 1,5 tot 18 ton
Werkdruk
7-14 MPa (piek getest tot 18,1 MPa op geselecteerde modellen)
Boring diameter
Φ60 tot Φ100 mm
Diameter staaf
Φ25 tot Φ40 mm
Hartinfarct
32 tot 193 mm
Installatie afstand
109 tot 565 mm
Gewicht per eenheid
3,4 tot 22 kg
Poort / interface
2-M14×1,5 / 2-M16×1,5 / 2-G1/4
Montage
Schroefbevestiging + borgringaansluiting voor snelle vervanging van afdichtingen
Afdichting ingesteld
Stofwisser, U-ring, stangafdichting, gatafdichting, achterring, O-ring, slijtring, dubus
Maatwerk
Aangepaste boring, stang, slag, installatieafstand, poorttype; OEM-verpakkingen en private label
MOQ
50 stuks per model
Bulkdoorlooptijd
25-35 dagen na storting en goedkeuring van de tekening
Offertebasis
Model en tonnage van de vorkheftruck, vereiste boring/slag, havengrootte, hoeveelheid, bestemmingshaven

Hoe uw bestelling via Raydafon verloopt

  1. 01

    Sollicitatieoverzicht

    Stuur het merk en model van de vorkheftruck, tonnage, vereiste boring/stang/slag, havengrootte, hoeveelheid en bestemmingshaven.

  2. 02

    Modelselectie

    Raydafon bevestigt of een standaardmodel (QA20V500 / S16N450 / RTE35M300 / A15N450 / A30M300 / A35M300 / A45M300) past, of dat er maatwerk nodig is.

  3. 03

    Goedkeuring van monsters en tekeningen

    Voor custom builds reverse-engineert Raydafon het OEM-onderdeel, produceert een monster en bevestigt de boring, slag, installatieafstand en poortafmetingen met de koper.

  4. 04

    Bewerking van cilinderlichaam en stang

    Het cilinderlichaam van zeer sterk staal is op tolerantie afgestemd. De zuigerstang is geslepen en hardverchroomd voor slijtvastheid.

  5. 05

    Montage en druktest

    Zuiger, afdichtingen, geleidebus en gaffel zijn gemonteerd. De cilinder is onder druk getest op lekkage en soepele slag bij nominale druk.

  6. 06

    Verpakking en verzending

    Cilinders zijn verpakt in houten kisten met antiroestolie en beschermende eindkappen. Verzonden over zee, door de lucht of per expresse met paklijst, factuur en inspectierapport.

Documentatie en kwaliteitsondersteuning

  • ✓
    Materiaal certificaat

    Certificaat van cilinderlichaam en stangmateriaal, gegevensblad voor afdichtingsverbinding dat bij elke zending wordt geleverd.

  • ✓
    Druktestrapport

    Elke cilinder wordt vóór het verpakken onder druk getest bij nominale druk. Lekkage, soepelheid van de slag en aansluiting van de poort worden geregistreerd.

  • ✓
    Dimensionaal inspectierapport

    Boring, stang, slag, installatieafstand en poortafmetingen vastgelegd volgens de bestelde specificatie of klanttekening.

  • ✓
    Exportverpakking

    Houten kist met roestwerende olie en beschermende eindkappen. Grote partijen cilinders gepalletiseerd en vastgebonden voor zeevracht.

Veelgestelde vragen

Wat is een heftruckkantelcilinder?

Een heftruckkantelcilinder is een hydraulische cilinder die de voorwaartse en achterwaartse kanteling van de mast en vorken regelt. Het is een van de kerncomponenten van het hydraulisch systeem van de vorkheftruck, naast de hefcilinder en de stuurcilinder. Wanneer de machinist de kantelhendel beweegt, wordt de cilinder uit- of ingetrokken, waardoor de mast rond zijn onderste draaipunt draait en de vorkhoek verandert.

Welk tonnagebereik dekt Raydafon?

Raydafon produceert heftruckkantelcilinders voor vorkheftrucks van 1,5 ton tot 18 ton. Standaardmodellen hebben boringdiameters van Φ60 mm tot Φ100 mm, staafdiameters van Φ25 mm tot Φ40 mm, en slagen van 32 mm tot 193 mm. Aangepaste boring en slag zijn beschikbaar voor OEM-heftruckmerken.

Welke werkdruk kan de cilinder aan?

De cilinder is geschikt voor een werkdruk van 7-14 MPa voor het standaard modellengamma, waarbij het piekdrukvermogen is getest op 18,1 MPa op specifieke modellen zoals S16N450-600000-001Z en RTE35M300-600000-500.

Welke materialen en afdichtingen worden gebruikt?

Het cilinderhuis en de zuigerstang zijn gemaakt van hoogwaardig staal. De afdichtingsset bestaat uit een stofwisser, U-ring, stangafdichting, gatafdichting, achterring, O-ring, slijtring en dubus. De afdichtingen zijn voorzien van een slijtvaste samenstelling, die zorgt voor een lage olielekkage en lage slijtage in stoffige magazijnen of vochtige omgevingen.

Hoe moeilijk is onderhoud?

De cilinder maakt gebruik van schroefbevestiging en een borgringverbinding. Onderhoudspersoneel kan de oliekeerring vervangen of problemen met de cilinder oplossen door de schroeven los te draaien en de borgring te verwijderen. Dit kan binnen enkele minuten worden gedaan zonder de hele mast van de vorkheftruck te verwijderen.

Kan Raydafon OEM-cilinders produceren voor een specifiek vorkheftruckmerk?

Ja. Raydafon ondersteunt OEM-productie op basis van een klanttekening of een bestaand monster. Stuur het merk en model van de vorkheftruck, de boringdiameter, de stangdiameter, de slag, de installatieafstand, de poortgrootte en het aantal, en Raydafon zal een offerte voor een op maat gemaakte kantelcilinder maken.

Wat is de MOQ en doorlooptijd?

MOQ is 50 eenheden per model. De bulkdoorlooptijd bedraagt ​​25-35 dagen na storting en goedkeuring van de tekening, afhankelijk van de complexiteit van het model en de bestelhoeveelheid.

Hoe vraag ik een offerte aan?

Stuur uw heftruckmodel en tonnage, vereiste boringdiameter, stangdiameter, slag, installatieafstand, poortgrootte, hoeveelheid en bestemmingspoort. Raydafon zal antwoorden met een FOB Ningbo-offerte, doorlooptijd en verpakkingsgegevens.
