Hoe beïnvloeden de belastingsomstandigheden de betrouwbaarheid op lange termijn van wormwielkasteenheden?

Al twintig jaar lang is in de aandrijfindustrie een terugkerende vraag van ingenieurs en fabrieksmanagers: hoe beïnvloeden de belastingsomstandigheden de betrouwbaarheid op de lange termijn van wormwielkasteenheden? Het antwoord is van fundamenteel belang voor de levensduur van het systeem en de totale eigendomskosten. Bij Raydafon Technology Group Co., Limited heeft ons technische team aanzienlijke middelen ingezet om deze precieze relatie te begrijpen door middel van rigoureuze tests in onze fabriek en veldanalyses. Het belastingsprofiel dat een versnellingsbak tegenkomt is niet louter een specificatie op een datasheet; het is het bepalende verhaal van zijn operationele leven. Aworm versnellingsbakwordt gewaardeerd om zijn compacte koppelvermenigvuldiging met hoge overbrengingsverhouding, zelfremmend vermogen en soepele werking.

Het unieke glijdende contact tussen de worm en het wiel maakt hem echter bijzonder gevoelig voor de belasting die in de loop van de tijd wordt uitgeoefend. Het verkeerd begrijpen of onderschatten van de belastingsomstandigheden (of het nu gaat om schokken, overbelasting of onjuiste montage) is de belangrijkste oorzaak van voortijdige slijtage, efficiëntieverlies en catastrofale storingen. Deze diepgaande duik onderzoekt de mechanismen achter belastingsslijtage, schetst de technische reactie van ons product en biedt een raamwerk voor het maximaliseren van de levensduur van uw versnellingsbak, zodat de investering in onze componenten tientallen jaren betrouwbare prestaties oplevert.

---

Inhoudsopgave

• Wat is de relatie tussen belastingsstress en slijtagemechanismen in een wormwielkast?
• Hoe verzacht ons wormwielkastontwerp de negatieve belastingseffecten?
• Wat zijn de belangrijkste belastingsparameters die ingenieurs moeten berekenen voor betrouwbaarheid?
• Hoe kunnen goed onderhoud en montage lastgerelateerde slijtage tegengaan?
• Samenvatting: Betrouwbaarheid op de lange termijn garanderen door bewustzijn van de lading
• Veelgestelde vragen (FAQ)

---

Wat is de relatie tussen belastingsstress en slijtagemechanismen in een wormwielkast?

De betrouwbaarheid op lange termijn van elke wormwielkast is een directe functie van de belastingscycli die worden opgelegd aan de interne componenten. In tegenstelling tot tandwielen met voornamelijk rolcontact, hebben de worm en het wiel een aanzienlijke glijdende werking. Deze glijdende wrijving genereert warmte en is de oorzaak van de meeste slijtageverschijnselen. Belastingsomstandigheden versterken deze effecten direct. Laten we de primaire slijtagemechanismen ontleden die worden verergerd door belasting. Om dit echter volledig te begrijpen, moeten we eerst het hele traject van stress, van toepassing tot mislukking, in kaart brengen.

Het stresspad: van toegepaste belasting tot falen van componenten

Wanneer er een externe koppelvraag wordt gesteld op de uitgaande as, initieert dit een complexe keten van mechanische reacties binnenin de asworm versnellingsbak. Dit is geen eenvoudige hefboomwerking. Het traject is van cruciaal belang voor het diagnosticeren van fouten en het ontwerpen voor veerkracht.

• Stap 1: Koppelomzetting en contactdruk.Het ingangskoppel op de worm wordt omgezet in een kracht loodrecht op de tandflank van het wormwiel. Deze kracht, gedeeld door het momentane contactgebied (een smalle ellips langs de tand), creëert deHertziaanse contactdruk. Deze druk kan buitengewoon hoge niveaus bereiken, vaak hoger dan 100.000 PSI in compacte eenheden.
• Stap 2: Generatie van ondergrondse spanningsvelden.Deze intense oppervlaktedruk creëert een triaxiaal spanningsveld onder het oppervlak. De maximale schuifspanning treedt niet op aan het oppervlak, maar iets daaronder. In dit ondergrondse gebied ontstaan ​​vermoeiingsscheuren onder cyclische belasting.
• Stap 3: Opwekking van wrijvingswarmte.Tegelijkertijd zet de glijdende beweging van de worm tegen het wiel een deel van het overgedragen vermogen om in wrijvingswarmte. De snelheid waarmee warmte wordt gegenereerd is evenredig met de belasting, de glijsnelheid en de wrijvingscoëfficiënt.
• Stap 4: Smeermiddelfilmspanning.De smeerfilm die de metalen oppervlakken scheidt, wordt onderworpen aan extreme druk (EP). Onder deze druk stijgt de viscositeit van de film tijdelijk, maar de integriteit ervan is van het grootste belang. Overbelasting kan ervoor zorgen dat de film inzakt.
• Stap 5: Stressoverdracht naar ondersteunende structuur.De krachten worden uiteindelijk via de lagers en assen overgebracht naar het versnellingsbakhuis. Doorbuiging van de behuizing onder belasting kan het hele gaas verkeerd uitlijnen, waardoor het spanningstraject catastrofaal verandert.

Uitgebreide tabel met slijtagemechanismen en hun belastingtriggers

Slijtagemechanisme	Primaire belastingtrigger	Fysiek proces en symptomen	Betrouwbaarheidsimpact op lange termijn
Schurende slijtage	Aanhoudende overbelasting; Verontreinigd smeermiddel onder belasting	Harde deeltjes of oneffenheden worden in zacht wielmateriaal (brons) geperst, micro-gesneden en materiaal weggeploegd. Leidt tot een gepolijst, gegroefd uiterlijk, verhoogde speling en bronsdeeltjes in olie.	Geleidelijk verlies van nauwkeurigheid van het tandprofiel. Een verminderde contactverhouding leidt tot hogere spanning op het resterende profiel, waardoor de daaropvolgende slijtagefasen worden versneld. Een primaire oorzaak van efficiëntiedaling in de loop van de tijd.
Lijmslijtage (schuren)	Acute schokbelasting; Ernstige overbelasting; Uitgehongerde smering onder belasting	De EP-smeerfilm is gescheurd, waardoor plaatselijk lasfouten in de worm en het wiel ontstaan. Deze lassen worden onmiddellijk gescheurd, waardoor materiaal van het zachtere wiel wordt gescheurd. Zichtbaar als ruwe, gescheurde oppervlakken en ernstige verkleuring.	Vaak een catastrofale, snelle faalwijze. Kan de uitrusting binnen enkele minuten of uren na de overbelasting vernietigen. Vertegenwoordigt een volledige analyse van het ontworpen smeerregime.
Oppervlaktevermoeidheid (pitting)	Vermoeidheidsbelastingen bij hoge cycli; Herhaalde pieken van overbelasting	Ondergrondse schuifspanningen als gevolg van cyclische contactdruk veroorzaken het ontstaan ​​van microscheuren. Scheuren verspreiden zich naar het oppervlak, waardoor kleine putjes vrijkomen. Verschijnt als kleine kraters, meestal vlakbij de steeklijn. Hoorbaar als toenemend geluid bij bediening.	Progressieve schade die verergert naarmate putten stressconcentratoren creëren voor verdere putjes. Uiteindelijk leidt dit tot macro-pitting en afbladderen, waarbij grote materiaalvlokken loskomen, waardoor trillingen en mogelijk vastlopen ontstaan.
Thermomechanische slijtage	Aanhoudende hoge belasting die leidt tot chronische oververhitting	Overmatige wrijvingswarmte maakt het materiaal van het wormwiel zacht, waardoor de vloeigrens afneemt. De belasting zorgt er vervolgens voor dat het brons plastisch vloeit, waardoor het tandprofiel wordt vervormd. Vaak gepaard gaand met carbonisatie van olie en defecte afdichtingen.	Fundamentele materiële degradatie. De geometrie van de tandwielen wordt permanent gewijzigd, wat leidt tot een verkeerde uitlijning, een ongelijkmatige verdeling van de belasting en een snelle cascade naar andere storingsmodi. Herstel is onmogelijk; vervanging is vereist.
Fretting & Valse Brinelling (lagers)	Statische overbelasting; Trillingen onder belasting; Onjuiste montage van belastingen	Oscillerende microbewegingen tussen lagerringen en rolelementen onder zware statische belasting of trillingen veroorzaken slijtageresten. Verschijnt als geëtste patronen of inkepingen op loopbanen, zelfs zonder rotatie.	Voortijdig falen van lagers, waardoor een verkeerde uitlijning van de as mogelijk is. Deze verkeerde uitlijning veroorzaakt vervolgens een ongelijkmatige belasting met hoge spanning op de tandwieloverbrenging, waardoor een tweepuntsstoringsscenario ontstaat.

De rol van belastingspectrum en inschakelduur

In de praktijk zijn de belastingen zelden constant. Het begrijpen van het belastingsspectrum – de verdeling van verschillende belastingsniveaus in de tijd – is cruciaal voor het voorspellen van de levensduur. Onze fabrieksanalyse bij Raydafon Technology Group Co., Limited maakt gebruik van de Miner's Rule van cumulatieve vermoeidheidsschade om dit te beoordelen.

• Continu gebruik bij nominale belasting:De basislijn. Slijtage vordert voorspelbaar op basis van smering en uitlijning. Het leven wordt bepaald door de geleidelijke accumulatie van oppervlaktevermoeidheid.
• Intermitterend gebruik met frequente start-stop:Bij starten met een hoge traagheid worden kortstondige piekbelastingen uitgeoefend die meerdere malen groter zijn dan het bedrijfskoppel. Elke start is een mini-schokbelasting, waardoor de slijtage en vermoeidheid van de lijm wordt versneld. Uit onze tests blijkt dat dit de levensduur met 40-60% kan verkorten in vergelijking met continu gebruik, als er geen rekening mee wordt gehouden in de maatvoering.
• Variabele belasting (bijv. transportband met veranderend materiaalgewicht):De fluctuerende belasting creëert een variërende spanningsamplitude. Dit is schadelijker dan een constante gemiddelde belasting van dezelfde gemiddelde waarde vanwege het vermoeidheidseffect. De frequentie en amplitude van de schommelingen zijn belangrijke gegevenspunten die we van klanten vragen.
• Omkeerplicht:Belasting die in beide rotatierichtingen wordt uitgeoefend, elimineert de "rustperiode" voor het contactoppervlak aan één kant van de tand, waardoor de spanningscycli effectief worden verdubbeld. Het daagt ook het smeersysteem uit om beide flanken gelijkmatig te beschermen.

In onze fabriek bij Raydafon Technology Group Co., Limited simuleren we deze exacte spectra. We onderwerpen onze prototypes van wormwielkasten aan geprogrammeerde vermoeidheidscycli die jaren van dienst binnen enkele weken nabootsen. Hierdoor kunnen we de exacte belastingsdrempel identificeren waar slijtagemechanismen overgaan van goedaardig naar destructief, en kunnen we onze standaardeenheden ontwerpen met een veilige bedrijfsmarge die ruim onder die drempel ligt.

Deze empirische gegevens vormen de hoeksteen van onze betrouwbaarheidsgarantie, waarbij het abstracte concept van "belasting" wordt omgezet in een kwantificeerbare ontwerpparameter voor elke wormwielkast die we produceren. Het doel is ervoor te zorgen dat onze units niet alleen de nominale belasting overleven, maar ook intrinsiek robuust zijn tegen de onvoorspelbare belastinggeschiedenis van industriële toepassingen, waarbij overbelastingsgebeurtenissen geen kwestie zijn van ‘of’ maar van ‘wanneer’.

---

Hoe verzacht ons wormwielkastontwerp de negatieve belastingseffecten?

Bij Raydafon Technology Group Co., Limited is onze ontwerpfilosofie proactief: we ontwerpen onze wormwielkasteenheden niet alleen voor een statische belasting, maar voor de dynamische en vaak harde realiteit van de levensduur van toepassingen. Elke materiaalkeuze, geometrische berekening en assemblageproces is geoptimaliseerd om de eerder beschreven belastinggerelateerde slijtagemechanismen te weerstaan. Hier vindt u een overzicht van onze belangrijkste ontwerp- en productiestrategieën, uitgebreid om de diepgang van onze aanpak te laten zien.

Materiaaltechniek en metallurgische verdediging

Onze verdediging tegen belasting begint op atomair niveau. De materiaalcombinatie is de eerste en meest kritische barrière.

• Worm (ingaande as) Specificatie:
  • Kernmateriaal:We gebruiken inzethardende staalsoorten zoals 20MnCr5 of 16MnCr5. Deze bieden een taaie, ductiele kern die bestand is tegen buig- en torsiebelastingen zonder brosse breuk.
  • Oppervlaktebehandeling:De wormen worden gecarbureerd of gecarbonitreerd tot een diepte van 0,5-1,2 mm (afhankelijk van de module) en vervolgens nauwkeurig geslepen. Hierdoor ontstaat een extreem hard oppervlak (58-62 HRC) dat bestand is tegen slijtage en lijmslijtage.
  • Afwerking:Na het slijpen passen we superfinishing- of polijstprocessen toe om een ​​oppervlakteruwheid (Ra) beter dan 0,4 μm te bereiken. Een gladder oppervlak vermindert de wrijvingscoëfficiënt direct, waardoor de wrijvingswarmte die onder belasting wordt gegenereerd afneemt en de vorming van een smeermiddelfilm wordt verbeterd.
• Wormwielspecificatie:
• Legering samenstelling:Wij gebruiken hoogwaardig continu gegoten fosforbrons (CuSn12). We controleren het tingehalte (11-13%) en het fosforgehalte strikt om de sterkte, hardheid en gietbaarheid te optimaliseren. Er kunnen sporenelementen zoals nikkel worden toegevoegd voor een betere korrelstructuur.
• Productieproces:We maken gebruik van centrifugaalgieten of continugieten om plano's te produceren met een dichte, niet-poreuze en homogene korrelstructuur. Dit elimineert interne zwakheden die onder cyclische belasting scheurinitiatiepunten zouden kunnen worden.
• Bewerking en kwaliteitscontrole:Elk wiel wordt bewerkt op CNC-freesmachines. We voeren 100% dimensionale controles uit en gebruiken kleurpenetratietesten op kritische partijen om er zeker van te zijn dat er geen gietfouten aanwezig zijn in het tandwortelgebied, de zone met de hoogste buigspanning.

Geometrische optimalisatie voor superieure belastingverdeling

Precisiegeometrie zorgt ervoor dat de belasting zo gelijkmatig mogelijk wordt verdeeld, waardoor destructieve spanningsconcentraties worden vermeden.

• Wijziging van het tandprofiel (punt- en wortelverlichting):We passen bewust het ideale ingewikkelde profiel aan. We ontlasten het materiaal lichtjes aan de punt en wortel van de wormwieltand. Dit voorkomt randcontact tijdens het in- en uitgaan van het gaas onder afgebogen of verkeerd uitgelijnde omstandigheden – een veel voorkomende realiteit onder hoge belasting. Dit zorgt ervoor dat de belasting over het robuuste middengedeelte van de tand wordt gedragen.
• Optimalisatie van de leadhoek en drukhoek:De voorloophoek van de worm wordt niet alleen berekend op basis van de verhouding, maar ook op basis van efficiëntie en laadvermogen. Een grotere instelhoek verbetert de efficiëntie, maar kan de neiging tot zelfblokkering verminderen. Deze balanceren wij op basis van toepassing. Onze standaard drukhoek is doorgaans 20° of 25°. Een grotere drukhoek versterkt de tandwortel (betere buigsterkte), maar verhoogt de lagerbelasting enigszins. We selecteren de optimale hoek voor de koppelklasse van de unit.
• Contactpatroonanalyse en optimalisatie:Tijdens onze prototypefase voeren we gedetailleerde contactpatroontests uit met Pruisisch blauw of moderne digitale drukfilm. We passen de kookplaatinstellingen en uitlijning aan om een ​​gecentreerd, langwerpig contactpatroon te bereiken dat 60-80% van de tandflank bedekt onder belaste omstandigheden. Een perfect ongeladen patroon is zinloos; we optimaliseren voor het patroon onder ontwerpbelasting.

Ontwerpaspect	Onze specificatie en proces	Technisch voordeel voor het hanteren van lasten	Hoe het specifieke slijtage vermindert
Wormmateriaal en behandeling	Gehard staal (bijv. 20MnCr5), gecarbureerd tot een diepte van 0,8 mm, hardheid 60 ± 2 HRC, superafgewerkt tot Ra ≤0,4 μm.	Extreme oppervlaktehardheid is bestand tegen slijtage; sterke kern voorkomt asbreuk onder schokbelastingen; glad oppervlak vermindert wrijvingswarmte.	Bestrijdt direct slijtage door schuren en lijmen. Vermindert de wrijvingscoëfficiënt, een sleutelvariabele in de warmteopwekkingsvergelijking (Q ∝ μ * Belasting * Snelheid).
Materiaal wormwiel	Continu gegoten fosforbrons CuSn12, centrifugaal gegoten voor dichtheid, hardheid 90-110 HB.	Optimale balans tussen sterkte en vormbaarheid. Het zachtere brons kan kleine schuurmiddelen insluiten en zich onder belasting aanpassen aan het profiel van de worm, waardoor het contact wordt verbeterd.	Biedt inherente gladheid. De vervormbaarheid helpt de belasting gelijkmatiger te verdelen, zelfs bij een kleine verkeerde uitlijning, waardoor het risico op putjes wordt verminderd.
Huisvestingsontwerp	GG30 gietijzer, Finite Element Analysis (FEA) geoptimaliseerde ribbels, machinaal bewerkte montageoppervlakken en boringuitlijningen in één enkele opstelling.	Maximale stijfheid minimaliseert doorbuiging bij zware overhangende belastingen. Zorgt voor een nauwkeurige uitlijning van de as, wat van cruciaal belang is voor een gelijkmatige verdeling van de belasting over het volledige tandvlak.	Voorkomt randbelasting veroorzaakt door flexie van de behuizing. Randbelasting veroorzaakt een plaatselijke hoge contactdruk, de directe oorzaak van vroegtijdige putvorming en afbrokkeling.
Lagersysteem	Uitgangsas: gepaarde kegellagers, voorgespannen. Ingangsas: groefkogellagers + druklagers. Alle lagers hebben een C3-speling voor industriële temperatuurbereiken.	Conische rollen kunnen tegelijkertijd hoge radiale en axiale belastingen aan. Voorbelasting elimineert interne speling, waardoor de asspeling onder variërende belastingsrichtingen wordt verminderd.	Voorkomt asdoorbuiging en axiale speling. Het falen van lagers door overbelasting is een primaire oorzaak van falen van de secundaire tandwieloverbrenging. Dit systeem garandeert de integriteit van de aspositie.
Smeertechniek	Synthetische olie op basis van polyglycol (PG) of polyalfaolefine (PAO) met hoge EP/anti-slijtage additieven. Nauwkeurig olievolume berekend voor optimale spatsmering en thermische capaciteit.	Synthetische oliën behouden een stabiele viscositeit over een breder temperatuurbereik, waardoor de filmsterkte wordt gegarandeerd tijdens koude starts en warme werking. Hoge EP-additieven voorkomen dat de film inzakt onder schokbelastingen.	Behoudt de elastohydrodynamische smeerfilm (EHL) onder alle ontworpen belastingsomstandigheden. Dit is de meest effectieve barrière tegen lijmslijtage (schuren).
Montage en inloop	Montage met gecontroleerde temperatuur, geverifieerde lagervoorspanning. Elke eenheid ondergaat vóór verzending een onbelaste en geladen inloopprocedure om het contactpatroon vast te stellen.	Elimineert montagefouten die interne spanning veroorzaken. Door de inloop worden de versnellingen onder gecontroleerde omstandigheden zachtjes ingesleten, waardoor vanaf de eerste dag het optimale dragende contactpatroon ontstaat.	Voorkomt mislukkingen van "kindersterfte". Een goede inloop maakt oneffenheden glad, verdeelt de initiële belasting gelijkmatig en bereidt de unit voor op zijn volledige belasting in het veld.

Thermisch beheer: afvoer van de warmte van de belasting

Omdat belasting wrijving veroorzaakt, en wrijving warmte veroorzaakt, is het beheersen van warmte een symptoom van belasting. Onze ontwerpen gaan verder dan een eenvoudige vinnenbehuizing.

• Standaard gevinde behuizing:Het oppervlak wordt gemaximaliseerd door een aerodynamisch vinontwerp op basis van thermische simulatie. Dit is voldoende voor de meeste toepassingen binnen de mechanische classificatie.
• Koelopties voor hoge thermische belastingen:
  • Externe ventilator (verlenging wormas):Een eenvoudige, effectieve optie om de luchtstroom over de behuizing te vergroten, waardoor de warmteafvoer doorgaans met 30-50% wordt verbeterd.
  • Ventilatorkap (mantel):Leidt de lucht van de ventilator precies over het heetste deel van de behuizing (meestal rond de lagergebieden).
  • Waterkoeling jas:Voor extreme bedrijfscycli of hoge omgevingstemperaturen zorgt een op maat gemaakte behuizing met mantel ervoor dat circulerende koelvloeistof de warmte direct afvoert. Dit kan de effectieve thermische capaciteit van de unit verdubbelen of verdrievoudigen.
  • Oliecirculatiesysteem met externe koeler:Voor de grootste units bieden wij systemen aan waarbij olie door een externe lucht-olie- of water-oliekoeler wordt gepompt, waardoor een constante, optimale olietemperatuur wordt gehandhaafd, ongeacht de belasting.

Onze inzet in onze fabriek is om elke variabele te beheersen. Van de spectrografische analyse van binnenkomende bronsstaven tot de laatste thermische beeldcontrole tijdens de belaste inlooptest: onze wormwielkast is gebouwd om een ​​betrouwbare partner te zijn in uw meest veeleisende toepassingen. De naam Raydafon Technology Group Co., Limited op de unit duidt op een component die is ontworpen met een diep, empirisch inzicht in hoe belastingsomstandigheden de betrouwbaarheid op de lange termijn beïnvloeden. Wij leveren niet alleen een versnellingsbak; wij leveren een systeem dat is ontworpen om de mechanische energie van uw toepassing voorspelbaar en veilig te absorberen, distribueren en afvoeren gedurende de gehele ontwerplevensduur.

---

Wat zijn de belangrijkste belastingsparameters die ingenieurs moeten berekenen voor betrouwbaarheid?

Het selecteren van de juiste wormwielkast is een voorspellende oefening. Om de betrouwbaarheid op lange termijn te garanderen, moeten ingenieurs verder gaan dan de eenvoudige berekening van het aantal pk's en de ratio en het volledige belastingsprofiel analyseren. Verkeerde toepassing, vaak als gevolg van een onvolledige belastingbeoordeling, is een belangrijke oorzaak van veldfouten. Hier schetsen we de kritische parameters die ons technisch team evalueert bij het dimensioneren van een wormwielkast voor een klant, en geven we de gedetailleerde methodologie achter elke parameter.

De fundamentele berekening: vereist uitgangskoppel (T2)

Dit lijkt eenvoudig, maar fouten komen vaak voor. Het moet het koppel zijnop de uitgaande as van de versnellingsbak.

• Formule:T2 (Nm) = (9550 * P1 (kW)) / n2 (rpm) * η (efficiëntie). Of vanuit de eerste principes: T2 = Kracht (N) * Straal (m) voor een lier; of T2 = (trekkracht transportband (N) * trommelradius (m)).
• Veel voorkomende fout:Gebruik maken van motorvermogen en ingangssnelheid zonder rekening te houden met efficiëntieverliezen via het systeem (andere versnellingsbakken, riemen, kettingen) vóór onze wormwielkast. Meet of bereken altijd het koppel op het verbindingspunt met onze in- of uitgaande as.

De niet-onderhandelbare multiplier: servicefactor (SF) - een diepe duik

De servicefactor is de universele taal om rekening te houden met de hardheid in de echte wereld. Het is een vermenigvuldiger die wordt toegepast op het berekendevereist uitgangskoppel (T2)om de te bepalenminimaal vereist nominaal koppel van de versnellingsbak.

De selectie van de servicefactor is gebaseerd op een systematische beoordeling van drie hoofdcategorieën:

1. Kenmerken van de krachtbron (Prime Mover):
   • Elektromotor (AC, 3-fase):SF = 1,0 (basis). Overweeg echter:
     • Starten met hoge traagheid:Motoren die belastingen met hoge traagheid aandrijven (ventilatoren, grote trommels) kunnen tijdens het opstarten 5-6x FLC trekken. Dit tijdelijke koppel wordt overgedragen. Voeg 0,2-0,5 toe aan SF of gebruik een softstarter/VFD.
     • Aantal starts/uur:Meer dan 10 starts per uur vormen een zware startbelasting. Voeg 0,3 toe aan SF.
   • Interne verbrandingsmotor:Vanwege koppelpulsaties en de kans op schokken door plotseling inschakelen (koppelingen) is een minimale SF van 1,5 gebruikelijk.
   • Hydraulische motor:Over het algemeen glad, maar er kunnen drukpieken optreden. SF doorgaans 1,25-1,5, afhankelijk van de kwaliteit van de regelklep.
2. Kenmerken aangedreven machine (belasting):Dit is de meest kritische categorie.
   • Uniforme belasting (SF 1.0):Stabiel, voorspelbaar koppel. Voorbeelden: elektrische generator, transportband met constante snelheid en gelijkmatig verdeeld gewicht, mixer met vloeistof met uniforme viscositeit.
   • Matige schokbelasting (SF 1,25 - 1,5):Onregelmatige werking met periodieke, voorzienbare pieken. Voorbeelden: transportbanden met intermitterende invoer, lichte takels, wasmachines, verpakkingsmachines.
   • Zware schokbelasting (SF 1,75 - 2,5+):Ernstige, onvoorspelbare eisen aan een hoog koppel. Voorbeelden: steenbrekers, hamermolens, ponsmachines, zware lieren met grijperbakken, bosbouwmachines. Voor extreme gevallen, zoals een slakkenbreker, hebben we SF's van 3,0 toegepast op basis van historische faalgegevens.
3. Dagelijkse gebruiksduur (bedrijfscyclus):
   • Intermitterend (≤ 30 min/dag):SF kan soms enigszins worden verlaagd (bijvoorbeeld vermenigvuldigen met 0,8), maar nooit onder de 1,0 voor de belastingsklasse. Voorzichtigheid is geboden.
   • 8-10 uur/dag:Standaard industriële plicht. Gebruik de volledige SF van de beoordeling van de krachtbron en de aangedreven machine.
   • 24/7 continu gebruik:Het meest veeleisende schema voor een vermoeidheidsleven.Verhoog de SF uit bovenstaande beoordeling met minimaal 0,2.Een uniforme belasting in 24/7-service moet bijvoorbeeld een SF van 1,2 gebruiken, niet 1,0.

Formule voor minimaal nominaal koppel van de versnellingsbak:T2_rated_min = T2_berekend * SF_totaal.

De kritische controle: thermische capaciteit (thermische HP-beoordeling)

Dit is vaak de beperkende factor, vooral bij kleinere versnellingsbakken of hogesnelheidstoepassingen. Een versnellingsbak kan mechanisch sterk genoeg zijn, maar toch oververhitten.

• Wat het is:Het maximale ingangsvermogen dat de versnellingsbak continu kan overbrengen zonder dat de interne olietemperatuur een stabiele waarde (typisch 90-95°C) overschrijdt in een standaard omgevingstemperatuur van 40°C.
• Hoe te controleren:Die van jouw applicatievereist ingangsvermogen (P1)moet ≤ die van de versnellingsbak zijnThermische HP-beoordelingop uw bedrijfsinvoersnelheid (n1).
• Als P1_vereist > Thermische classificatie:U MOET de mechanische capaciteit verminderen (gebruik een groter formaat) of koeling toevoegen (ventilator, watermantel). Het negeren van de oververhitting en het snelle falen van deze garantie.
• Onze gegevens:Onze catalogus biedt duidelijke grafieken die het thermisch vermogen versus het ingangstoerental weergeven voor elk formaat wormwielkast, met en zonder ventilatorkoeling.

Externe krachtberekeningen: overhangende belasting (OHL) en stuwkracht

De krachten die door externe componenten op de assen worden uitgeoefend, staan ​​los van en vormen een aanvulling op het overgedragen koppel.

• Formule overhangende belasting (OHL) (voor ketting/tandwiel of katrol):
  OHL (N) = (2000 * koppel op as (Nm)) / (steekdiameter van tandwiel/poelie (mm))
  Koppel op de asis T1 (invoer) of T2 (uitvoer). U moet OHL op beide assen controleren.
• Stuwkracht (axiale belasting) van spiraalvormige tandwielen of hellende transportbanden:Deze kracht werkt langs de as van de as en moet worden berekend op basis van de geometrie van het aangedreven element.
• Verificatie:De berekende OHL en stuwkracht moeten ≤ de toegestane waarden zijn die in onze tabellen staan ​​vermeld voor het geselecteerde model wormwielkast, op de specifieke afstand van het behuizingsvlak (X) waar de kracht wordt uitgeoefend.

Milieu- en toepassingsspecificaties

• Omgevingstemperatuur:Boven de 40°C wordt de thermische capaciteit verminderd. Indien de temperatuur lager is dan 0°C, is de opstartviscositeit van het smeermiddel een probleem. Informeer ons over het assortiment.
• Montagepositie:Worm boven of onder? Dit beïnvloedt het niveau van het oliecarter en de smering van het bovenste lager. Onze beoordelingen gelden doorgaans voor worm-over-positie. Voor andere functies kan overleg nodig zijn.
• Inschakelduurprofiel:Geef een grafiek of beschrijving als de belasting voorspelbaar varieert. Dit maakt een meer geavanceerde analyse mogelijk dan alleen een statische SF.

Onze aanpak bij Raydafon Technology is samenwerking. We bieden onze klanten gedetailleerde selectiewerkbladen waarin alle bovenstaande parameters worden doorlopen. Wat nog belangrijker is, is dat we directe technische ondersteuning bieden. Door uw volledige toepassingsgegevens te delen (motorspecificaties, opstarttraagheid, belastingscyclusprofiel, omgevingsomstandigheden en lay-outtekeningen) kunnen we gezamenlijk een wormwielkast selecteren die niet alleen adequaat is, maar ook optimaal betrouwbaar voor uw specifieke belastingsomstandigheden. Dit nauwgezette berekeningsproces, gebaseerd op tientallen jaren van onze fabriekstestgegevens, is wat een correcte selectie onderscheidt van een catastrofale selectie.

---

Hoe kunnen goed onderhoud en montage lastgerelateerde slijtage tegengaan?

Zelfs de meest robuust ontworpen wormwielkast vanRaydafonkunnen bezwijken voor vroegtijdig falen als ze verkeerd worden geïnstalleerd of onderhouden. Een juiste montage en een gedisciplineerd onderhoudsregime zijn uw operationele hefbomen om de meedogenloze impact van belasting direct tegen te gaan. Deze praktijken behouden de ontworpen lastdragende geometrie en smeringsintegriteit, waardoor de unit gedurende zijn hele levensduur presteert zoals ontworpen.

Fase 1: Pre-installatie en montage - De basis leggen voor betrouwbaarheid

Fouten die tijdens de installatie worden gemaakt, veroorzaken inherente, belastingversterkende defecten die geen enkel later onderhoud volledig kan corrigeren.

• Opslag en verwerking:
  • Bewaar het apparaat in een schone, droge omgeving. Indien langer dan 6 maanden opgeslagen, draai dan de ingaande as elke 3 maanden een aantal volledige omwentelingen om de tandwielen opnieuw met olie te bedekken en valse pekeling op de lagers te voorkomen.
  • Til de unit nooit alleen op aan de assen of de gegoten nokken van de behuizing. Gebruik een slinger rond de behuizing. Het laten vallen of schokken van het apparaat kan interne uitlijningsverschuivingen of schade aan de lagers veroorzaken.
• Fundering en stijfheid:
  • De montagebasis moet vlak en stijf zijn en met voldoende tolerantie bewerkt zijn (wij adviseren beter dan 0,1 mm per 100 mm). Een flexibele basis buigt onder belasting, waardoor de versnellingsbak niet goed wordt uitgelijnd met aangesloten apparatuur.
  • Gebruik vulplaatjes, geen sluitringen, om de vlakheid van de basis te corrigeren. Zorg ervoor dat de montagevoeten volledig worden ondersteund.
  • Gebruik bevestigingsmiddelen van de juiste kwaliteit (bijvoorbeeld klasse 8.8 of hoger). Draai de bouten kruislings vast met het aanhaalmoment dat in onze handleiding wordt gespecificeerd om vervorming van de behuizing te voorkomen.
• Asuitlijning: de meest cruciale taak.
  • Lijn nooit uit met het oog of de richtliniaal.Gebruik altijd een meetklok of laseruitlijninstrument.
  • Lijn de gekoppelde apparatuur uit met de versnellingsbak en niet andersom, om vervorming van het versnellingsbakhuis te voorkomen.
  • Controleer de uitlijning in zowel het verticale als het horizontale vlak. De definitieve uitlijning moet worden uitgevoerd terwijl de apparatuur op normale bedrijfstemperatuur is, omdat thermische groei de uitlijning kan verschuiven.
  • Toegestane verkeerde uitlijning voor flexibele koppelingen is doorgaans erg klein (vaak minder dan 0,05 mm radiaal, 0,1 mm hoekig). Als dit wordt overschreden, ontstaat er een cyclische buigbelasting op de assen, waardoor de slijtage van lagers en afdichtingen dramatisch toeneemt.
• Aansluiting van externe componenten (katrollen, tandwielen):
• Gebruik een geschikte trekker om te installeren; Hamer nooit rechtstreeks op de as of versnellingsbakonderdelen.
• Zorg ervoor dat de sleutels goed zijn aangebracht en niet uitsteken. Gebruik stelschroeven in de juiste richting om het onderdeel te vergrendelen.
• Controleer of de overhangende belasting (OHL) van deze componenten binnen de gepubliceerde limiet voor de geselecteerde wormwielkast ligt op de juiste afstand 'X'.

Fase 2: Smering – de voortdurende strijd tegen slijtage veroorzaakt door belasting

Smering is het actieve middel dat voorkomt dat de lading metaal-op-metaal contact veroorzaakt.

• Eerste vulling en inbraak:
  • Gebruik alleen het aanbevolen olietype en de aanbevolen viscositeit (bijvoorbeeld ISO VG 320 synthetische polyglycol). De verkeerde olie kan onder hoge contactdruk niet de noodzakelijke EHD-film vormen.
  • Vul tot het midden van het oliepeilglas of de plug – niet meer en niet minder. Overvullen veroorzaakt karnverliezen en oververhitting; te weinig vulling verhongert tandwielen en lagers.
  • De eerste olieverversing is van cruciaal belang.Na de eerste 250-500 bedrijfsuren moet de olie worden ververst. Hierdoor worden de slijtagedeeltjes verwijderd die ontstaan ​​wanneer de tandwieltanden zich onder initiële belasting microscopisch aan elkaar aanpassen. Dit vuil is zeer schurend als het in het systeem achterblijft.
• Routinematige olieverversingen en conditiebewaking:
  • Stel een schema op op basis van bedrijfsuren of jaarlijks, afhankelijk van wat zich het eerst voordoet. Bij 24/7 gebruik zijn verversingen elke 4000-6000 uur gebruikelijk bij synthetische olie.
  • Olieanalyse:Het krachtigste voorspellende hulpmiddel. Stuur bij elke olieverversing een monster naar een laboratorium. Het rapport toont:
    • Metalen:Stijgend ijzer (wormstaal) of koper/tin (wielbrons) duidt op actieve slijtage. Een plotselinge piek duidt op een probleem.
    • Viscositeit:Is de olie ingedikt (oxidatie) of verdund (shear down, brandstofverdunning)?
    • Verontreinigingen:Silicium (vuil), watergehalte, zuurgetal. Water (>500 ppm) is vooral schadelijk omdat het roest bevordert en de sterkte van de oliefilm aantast.
• Nasmeren van afdichtingen (indien van toepassing):Sommige ontwerpen hebben vetafvoerafdichtingen. Gebruik spaarzaam het gespecificeerde lithiumcomplexvet voor hoge temperaturen om vervuiling van het oliecarter te voorkomen.

Fase 3: Operationele monitoring en periodieke inspectie

Wees het systeem voor vroegtijdige waarschuwing bij belastinggerelateerde problemen.

• Temperatuurbewaking:
  • Gebruik een infraroodthermometer of een vast gemonteerde sensor om regelmatig de behuizingstemperatuur in de buurt van de lagergebieden en het oliecarter te controleren.
  • Bepaal een basistemperatuur onder normale belasting. Een aanhoudende stijging van 10-15°C boven de basislijn is een duidelijke waarschuwing voor verhoogde wrijving (verkeerde uitlijning, defect smeermiddel, overbelasting).
• Trillingsanalyse:
  • Eenvoudige handmeters kunnen de algehele trillingssnelheid (mm/s) volgen. Trend dit in de loop van de tijd.
  • Toenemende trillingen duiden op verslechterende lagers, ongelijkmatige slijtage of onbalans in aangesloten apparatuur, waardoor de dynamische belasting op de versnellingsbak toeneemt.
• Auditieve en visuele controles:
  • Luister naar veranderingen in het geluid. Een nieuw gezeur kan duiden op een verkeerde uitlijning. Een kloppend geluid kan wijzen op een defect aan het lager.
  • Zoek naar olielekken, die een symptoom kunnen zijn van oververhitting (verharding van de afdichting) of overdruk.
• Bout opnieuw aandraaien:Controleer na de eerste 50-100 bedrijfsuren en daarna jaarlijks opnieuw of alle funderings-, behuizings- en koppelingsbouten goed vastzitten. Trillingen door belastingscycli kunnen deze losmaken.

Uitgebreide onderhoudsschematabel

Actie	Frequentie / timing	Doel en belastingaansluiting	Belangrijke procedurenotities
Eerste olieverversing	Na de eerste 250-500 bedrijfsuren.	Verwijdert initiële slijtageresten (schurende deeltjes) die ontstaan ​​tijdens het belasten van tandwielen en lagers. Voorkomt versnelling van slijtage door schuren.	Giet af terwijl het warm is. Spoel alleen met hetzelfde type olie als er teveel vuil aanwezig is. Vul bij tot het juiste niveau.
Routinematige olieverversing en -analyse	Elke 4000-6000 bedrijfsuren of 12 maanden. Vaker in vuile/warme omgevingen.	Vult afgebroken additieven aan, verwijdert opgehoopte slijtagemetalen en verontreinigingen. Olieanalyse levert een slijtagetrend op, een directe indicator van de interne belastingsernst en de gezondheid van de componenten.	Neem tijdens bedrijf een oliemonster uit het midden van het carter. Naar laboratorium sturen. Documenteer de resultaten om trendlijnen vast te stellen voor kritische elementen zoals Fe, Cu, Sn.
Controle van het aanhaalmoment van de bout	Na 50-100 uur, daarna jaarlijks.	Voorkomt losraken als gevolg van trillingen en thermische cycli onder belasting. Losse bouten maken beweging en verkeerde uitlijning van de behuizing mogelijk, waardoor ongelijkmatige belasting met hoge spanning ontstaat.	Gebruik een gekalibreerde momentsleutel. Volg het kruislingse patroon voor de behuizing en basisbouten.
Uitlijningscontrole	Na installatie, na eventueel onderhoud aan aangesloten apparatuur en jaarlijks.	Zorgt ervoor dat aangesloten assen co-lineair zijn. Een verkeerde uitlijning is een directe bron van cyclische buigbelastingen, die vroegtijdig falen van de lagers en ongelijkmatig tandwielcontact (randbelasting) veroorzaken.	Uitvoeren met apparatuur op bedrijfstemperatuur. Gebruik laser- of meetklokgereedschappen voor precisie.
Temperatuur- en trillingstrendmonitoring	Wekelijkse / maandelijkse metingen; continue monitoring voor kritische toepassingen.	Vroegtijdige detectie van problemen (smeringsstoringen, lagerslijtage, verkeerde uitlijning) die de interne wrijving en dynamische belastingen vergroten. Maakt geplande interventie mogelijk vóór een catastrofale mislukking.	Markeer de meetpunten op de behuizing. Registreer de omgevingstemperatuur en belastingstoestand voor nauwkeurige vergelijking.
Visuele inspectie op lekkages en schade	Dagelijkse/wekelijkse rondleiding.	Identificeert olielekken (potentieel smeermiddelverlies dat tot slijtage leidt) of fysieke schade door externe schokken die de integriteit van de behuizing onder belasting in gevaar kunnen brengen.	Controleer de afdichtingsvlakken, behuizingsverbindingen en ontluchter. Zorg ervoor dat de ontluchter schoon en onbelemmerd is.

De expertise van onze fabriek reikt verder dan het verkooppunt. Onze technische documentatie omvat uitgebreide installatiehandleidingen en onderhoudschecklists die zijn afgestemd op onze producten. Door met ons samen te werken, krijgt u niet alleen een wormwielkast van hoge kwaliteit, maar ook het kenniskader en de ondersteuning om ervoor te zorgen dat deze zijn volledige levensduur levert, waarbij hij actief de belastingsuitdagingen beheert waarmee hij elke dag wordt geconfronteerd. Betrouwbaarheid is een partnerschap, en het is ons doel om uw technische hulpbron te zijn, vanaf de installatie tot tientallen jaren van service.

---

Samenvatting: Betrouwbaarheid op de lange termijn garanderen door bewustzijn van de lading

Begrijpen hoe belastingsomstandigheden de betrouwbaarheid van wormwielkasteenheden op de lange termijn beïnvloeden, is de hoeksteen van succesvolle toepassingstechniek. Het is een veelzijdige wisselwerking tussen mechanische belasting, thermisch beheer, materiaalkunde en operationele praktijken. Zoals we hebben onderzocht, versnellen ongunstige belastingen slijtagemechanismen zoals slijtage, putjes en slijtage, wat leidt tot efficiëntieverlies en voortijdige uitval.

Bij Raydafon Technology Group Co., Limited bestrijden we dit door middel van een doelbewust ontwerp: van onze gehard stalen wormen en bronzen wielen tot onze stijve behuizingen en lagers met hoge capaciteit: elk aspect van onze wormwielkast is ontworpen om veeleisende belastingsprofielen te beheren en te weerstaan. Het partnerschap voor betrouwbaarheid is echter een gedeeld partnerschap. Succes hangt af van de nauwkeurige berekening van servicefactoren, thermische limieten en externe belastingen tijdens de selectie, gevolgd door een nauwgezette installatie en een proactieve onderhoudscultuur.

Door de belasting niet als een enkel getal te beschouwen, maar als een dynamisch levensduurprofiel, en door een versnellingsbakpartner te kiezen met de bijpassende technische diepgang, transformeert u een cruciaal onderdeel in een betrouwbaar bezit. Wij nodigen u uit om gebruik te maken van onze twintig jaar ervaring. Laat ons technische team u helpen bij het analyseren van uw specifieke belastingsomstandigheden om de optimale wormwielkastoplossing te specificeren, waardoor prestaties, een lange levensduur en een maximaal rendement op uw investering worden gegarandeerd.

Neem contact op met Raydafon Technology Group Co., Limitedvandaag voor een gedetailleerde toepassingsbeoordeling en productaanbeveling. Download ons uitgebreide technische whitepaper over belastingberekening of vraag een locatie-audit aan bij onze ingenieurs om uw huidige aandrijfsystemen te beoordelen.

---

Veelgestelde vragen (FAQ)

Vraag 1: Wat is de meest schadelijke belasting voor een wormwielkast?
A1: Schokbelastingen zijn doorgaans het schadelijkst. Een plotselinge koppelpiek van grote omvang kan de kritieke oliefilm tussen de worm en het wiel onmiddellijk doen scheuren, wat onmiddellijke slijtage van de lijm (slijtage) en mogelijk barstende tanden of lagers veroorzaakt. Het veroorzaakt ook hoge stresscycli die vermoeidheid versnellen. Hoewel aanhoudende overbelasting schadelijk is, laat de onmiddellijke aard van schokbelastingen vaak geen tijd over voor de traagheid van het systeem om de impact te absorberen, waardoor deze bijzonder ernstig worden.

Vraag 2: Hoe beïnvloedt continue overbelasting bij bijvoorbeeld 110% van het nominale koppel de levensduur?
A2: Continue overbelasting, zelfs marginaal, verkort de levensduur drastisch. De relatie tussen belasting en levensduur van lagers/tandwielen is vaak exponentieel (volgens een kubusvormige relatie voor lagers). Een overbelasting van 110% kan de verwachte levensduur van het L10-lager met ongeveer 30-40% verkorten. Belangrijker nog is dat het de bedrijfstemperatuur verhoogt als gevolg van verhoogde wrijving. Dit kan leiden tot thermische runaway, waarbij hetere olie dunner wordt, wat leidt tot meer wrijving en zelfs hetere olie, wat uiteindelijk binnen korte tijd een snelle afbraak van het smeermiddel en catastrofale slijtage veroorzaakt.

Vraag 3: Kan een grotere servicefactor de betrouwbaarheid onder variabele belastingen volledig garanderen?
A3: Een grotere servicefactor is een cruciale veiligheidsmarge, maar geen absolute garantie. Het houdt rekening met onbekende factoren in het karakter en de frequentie van de belasting. De betrouwbaarheid hangt echter ook af van een correcte installatie (uitlijning, montage), goede smering en omgevingsfactoren (reinheid, omgevingstemperatuur). Het gebruik van een hoge servicefactor betekent een robuustere versnellingsbak met een grotere inherente capaciteit, maar deze moet nog steeds op de juiste manier worden geïnstalleerd en onderhouden om de volledige potentiële levensduur te realiseren.

Vraag 4: Waarom is de thermische capaciteit zo belangrijk bij het bespreken van belasting?
A4: In een wormwielkast gaat een aanzienlijk deel van het ingangsvermogen verloren als warmte als gevolg van glijdende wrijving. De belasting bepaalt rechtstreeks de grootte van dit wrijvingsverlies. De thermische capaciteit is de snelheid waarmee het versnellingsbakhuis deze warmte aan de omgeving kan afvoeren zonder dat de interne temperatuur de veilige limiet voor het smeermiddel overschrijdt (doorgaans 90-100 °C). Als de toegepaste belasting sneller warmte genereert dan kan worden afgevoerd, zal de unit oververhitten, waardoor de olie wordt afgebroken en er snel defecten ontstaan, zelfs als de mechanische componenten sterk genoeg zijn om het koppel aan te kunnen.

Vraag 5: Hoe beschadigen overhangende belastingen een wormwielkast specifiek?
A5: Overhangende belastingen oefenen een buigmoment uit op de uitgaande as. Deze kracht wordt gedragen door de lagers van de uitgaande as. Overmatige OHL veroorzaakt vroegtijdige vermoeidheid van de lagers (pekelen, afbrokkelen). Het buigt de as ook enigszins af, waardoor de precieze ingrijping tussen de worm en het wiel niet goed uitgelijnd is. Deze verkeerde uitlijning concentreert de belasting op één uiteinde van de tand, waardoor plaatselijke putjes en slijtage ontstaan, de speling toeneemt en geluid en trillingen ontstaan. Het ondermijnt effectief de zorgvuldig ontworpen lastverdeling van de tandwielset.

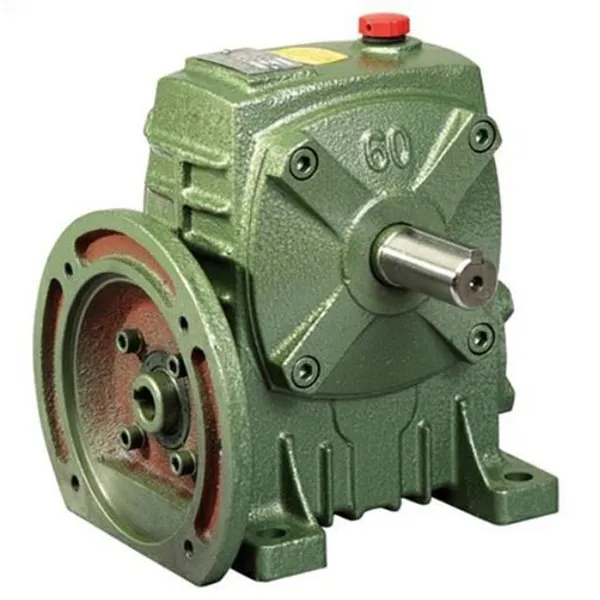

Raydafon Technology Wormwielkast: belangrijke ontwerpparameters voor belastingveerkracht
