Kraan Loevende hydraulische cilinder

De Raydafon-kraan-loevende hydraulische cilinder is de giekhoekbedieningscilinder voor mobiele kranen en havenmachines. Referentiemodel ZXSTC1000S.2.5-00: boring Φ320, stang Φ280, slag 4000 mm, installatieafstand 4750 mm, werkdruk 32 MPa, dynamische stuwkracht 3000 kN in realtime, eenheidsgewicht 1522 kg. De behuizing is in 7 stappen gesmeed uit hoogwaardig gelegeerd staal van luchtvaartkwaliteit, dubbel verouderd om de treksterkte boven 1250 MPa te stabiliseren. Drievoudige progressieve afdichting met in Duitsland geïmporteerde ring van perfluoretherrubbercomposiet en een getrapte stoflip van 5 μm. Geïntegreerde elektrohydraulische servo met ±0,03 mm magnetostrictieve positiefeedback voor 0,08 mm/s stabiliteit bij ultralage snelheden. Onderhoudsvrije cyclus van 5000 uur. Aangepaste boring Φ50-500 mm, zoutsproei- en stofbestendig. MOQ 5 eenheden, 45-60 dagen bulkproductietijd. Stuur kraanmodel, stuwkrachtvereiste en aantal voor een offerte.
Kraan loeven · Model ZXSTC1000S.2.5-00

Op maat gemaakte kraan met hydraulische cilinder voor mobiele kranen en havenmachines - Directe levering van OEM-fabrikant

De hydraulische cilinder die de kraan beweegt, regelt de giekhoek op mobiele kranen. Raydafon bouwt hem met een dubbelwerkend, meertraps telescopisch ontwerp dat zich over lange afstanden uitstrekt en compact intrekt. De carrosserie is in zeven stappen gesmeed uit hoogwaardig gelegeerd staal van luchtvaartkwaliteit en dubbel verouderd om de treksterkte boven 1250 MPa te stabiliseren. Drievoudige progressieve afdichting en een magnetostrictieve servomodule kunnen omgaan met de zoutnevel-, stof- en precisie-eisen van haven- en windenergie-bedrijfscycli.

3000 kN Realtime dynamische stuwkracht
32 MPa Werkdruk
Φ320×Φ280 Boring × staaf
4000mm Hartinfarct
5000 uur Onderhoudsvrij
Referentiemodel

ZXSTC1000S.2.5-00 — Volledige specificatie

Het referentiemodel is een echte productieconfiguratie die wordt gebruikt voor beweegbare circuits voor mobiele kranen voor zware lasten. Aangepaste boring en slag zijn beschikbaar via hetzelfde tekenproces.

Cilinder naam Tekening nummer Boring ΦD Staaf Φd beroerte S Installeren. L Druk Haven Gewicht
Beweegbare hydraulische cilinder ZXSTC1000S.2.5-00 Φ320 Φ280 4000mm 4750 mm 32 MPa 2-M27×2
4-G1/4
1522 kg

Kraancircuits met verschillende stuwkracht- of montagepatronen kunnen volgens uw tekening worden geproduceerd. Stuur het merk en model van de kraan, de benodigde stuwkracht en een montagetekening mee. Voor het bredere assortiment mobiele kraancilinders, zie deMobiele kraan hydraulische cilinderscategorie.

Technische diepe duik

Vier technologieën die deze cilinder anders maken

01

Adaptieve lastcontrole in alle omstandigheden

Het cilinderlichaam is gesmeed uit materiaal van luchtvaartkwaliteit. Raydafon maakt gebruik van een op maat gemaakt, zeer sterk gelegeerd staal dat zeven smeedpassages ondergaat en vervolgens een dubbele verouderingswarmtebehandeling ondergaat. De dubbele veroudering stabiliseert de materiaalstructuur, zodat de treksterkte boven de 1250 MPa blijft. Op een stuwkrachtcilinder van 3000 kN die continue hefcycli uitvoert, zorgt die korrelstructuur ervoor dat de levensduur van vermoeiing stabiel blijft onder een druk van 32 MPa.

≥1250 MPa treksterkte
02

Precisieservobesturing op micronniveau

Het technische team van Raydafon ontwikkelde een geïntegreerde elektrohydraulische servomodule die de traditionele afzonderlijke klepbediening vervangt. De kleppengroep maakt gebruik van servoklepkernen van luchtvaartkwaliteit en een magnetostrictieve verplaatsingssensor met een nauwkeurigheid van ± 0,03 mm. Deze combinatie ondersteunt een stabiele werking bij zeer lage snelheden van 0,08 mm/s, zodat de machinist de giek kan positioneren zonder stick-slip of doorschieten tijdens werkzaamheden met fijne belasting.

±0,03 nauwkeurigheid van de mm-sensor
03

Bescherming tegen extreme omstandigheden met lange levensduur

Havenmachines zien erosie door zoutnevel. Metallurgische apparatuur ziet stof met hoge temperaturen. Raydafon heeft voor beide een drievoudige progressieve afdichtingsbeschermingsstructuur gebouwd. De hoofdafdichting is een uit Duitsland geïmporteerde perfluoretherrubbercomposietring met een ontwerp met dubbele lippen voor tweewegdrukcompensatie. De middelste laag maakt gebruik van een getrapte stoflip die vaste deeltjes groter dan 5 μm onderschept. Het anti-vervuilingsvermogen is 40% hoger dan bij een traditionele afdichting met enkele lip. De gecombineerde cyclus heeft een onderhoudsvrije levensduur van 5000 uur.

5 μm stoflip
04

Energie-efficiëntie geoptimaliseerd hydraulisch systeem

Het energiebesparende ontwerp van Raydafon komt voort uit het analyseren van de werking van bouwmachines. Het differentiële amplitudecircuit vermindert het circulatievolume van de hydraulische olie met 35% onder nullastomstandigheden. Gecombineerd met een hoogefficiënte synchrone motorpompgroep met permanente magneet, daalt het totale energieverbruik van het systeem met 28% vergeleken met de traditionele oplossing. Op een kraan die 8-uursdiensten draait, vertaalt zich dat in een meetbare vermindering van het brandstof- of batterijverbruik.

-28% systeem energie

Waarom een ​​Raydafon-kraan hydraulische cilinders opheft

A

20 jaar op hydraulisch gebied

Raydafon produceert al twintig jaar hydraulische cilinders. Het technische team ontwikkelt de cilinder, de servomodule en het afdichtingssysteem in eigen huis, zodat specificatiewijzigingen bij de bron worden afgehandeld en niet via externe leveranciers.

B

Volledige controle van smeden tot montage

Het smeden van het lichaam, warmtebehandeling, honen, verchromen, montage van afdichtingen en druktesten gebeuren allemaal in de Raydafon-fabriek. Dat houdt de traceerbaarheid intact en vermindert de batchvariantie die u van meerdere leveranciers krijgt.

C

Directe fabrieksprijzen

Verkocht onder een direct-sales-model. Vergelijkbare prestaties tegen ongeveer 60% van de kosten van Europese en Amerikaanse merken op hetzelfde specificatieniveau. Er wordt geen handelsmarge toegevoegd tussen de fabriek en de koper.

D

Aanpassing volgens volledige specificaties

Cilinderboringdiameters van Φ50 mm tot Φ500 mm kunnen op maat worden gemaakt. Slaglengte, installatieafstand, poorttype en montagepatroon worden volgens uw tekening geproduceerd, zodat niet-standaard kraanmodellen exact op elkaar kunnen worden afgestemd.

E

Gevalideerd in haven- en windenergieomstandigheden

Het drievoudige afdichtingssysteem en de servomodule zijn gebouwd voor zoutsproei- en windkrachtomstandigheden in havenmachines. Het ontwerp is gericht op echte werkplekken, niet op laboratoriumomstandigheden.

F

OEM-ondersteuning

Stuur een kraanmerk en model mee, of een tekeningnummer. Raydafon reverse-engineert, bemonstert en citeert een aangepaste batch op dezelfde tekening. Ondersteunt private label-verpakkingen voor OEM-klanten.

Afmetingstekeningen

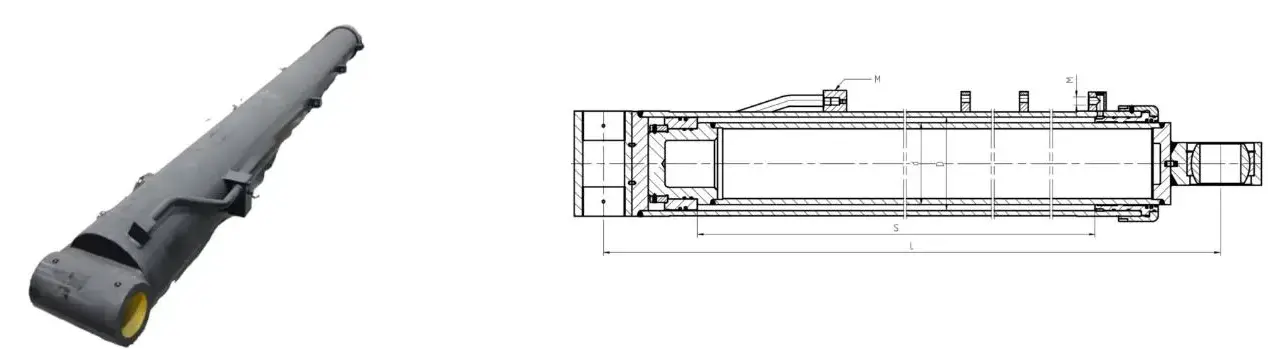

Crane luffing hydraulic cylinder dimension drawing
Installatieoverzicht – boring/stang-interface, poortpositie en montagepatroon

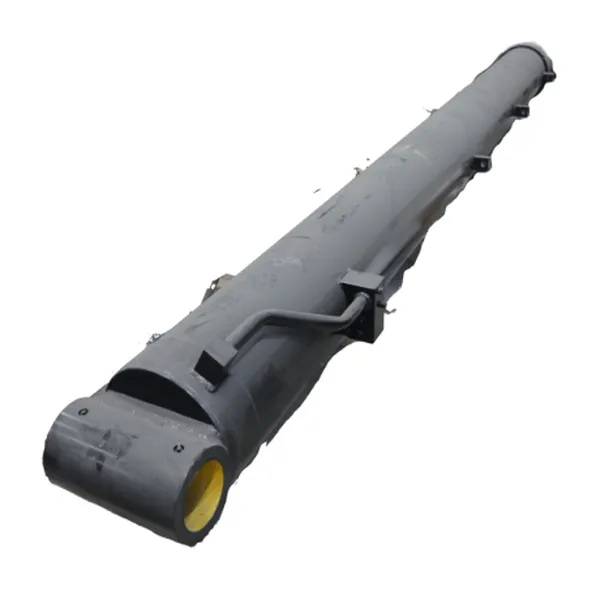

Crane luffing hydraulic cylinder product view
Productaanzicht - cilinderlichaam en stangconstructie

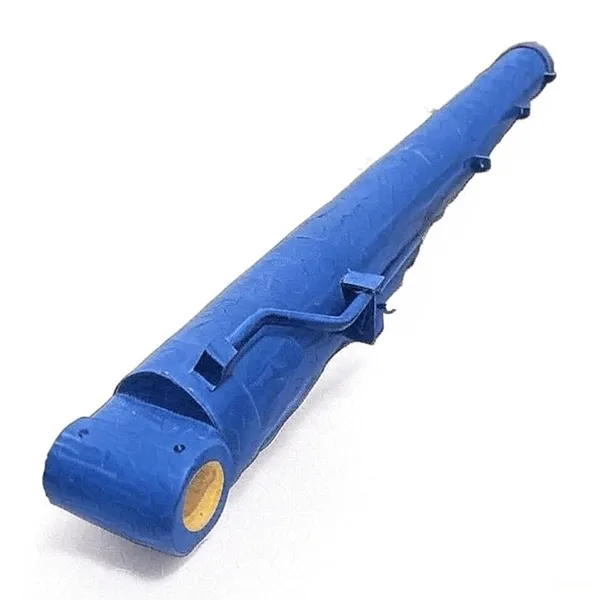

Crane luffing hydraulic cylinder detail
Poort- en afdichtingsdetail - 2-M27×2 plus 4-G1/4-interface

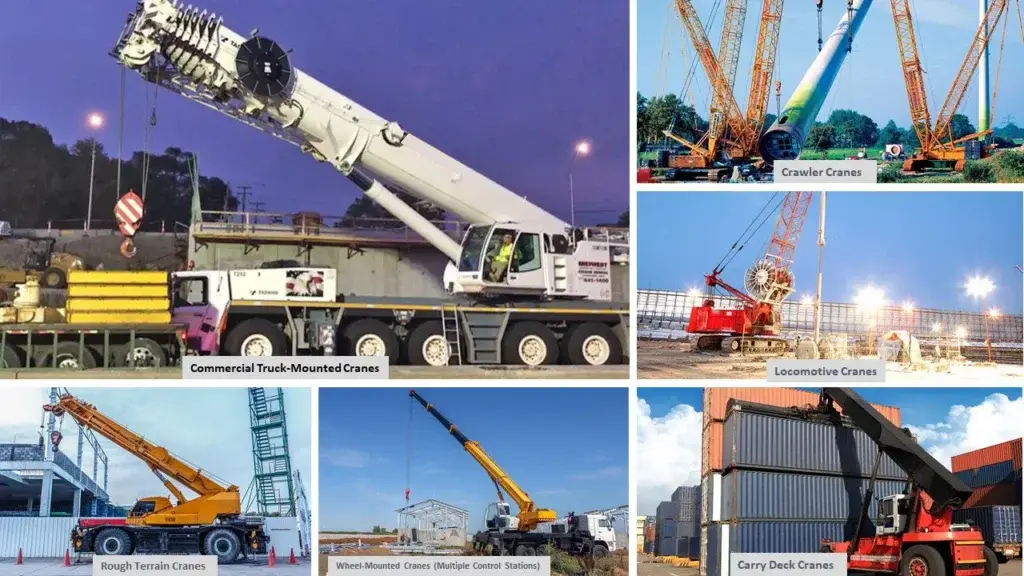

Crane luffing hydraulic cylinder application
Toepassingsreferentie — gemonteerd op een beweegcircuit van een mobiele kraan

Waar kraan-loevende hydraulische cilinders worden gebruikt

01

Mobiele kranen

Giekhoekregeling op autolaadkranen en mobiele kranen voor alle terreinen. Verwerkt de stuwkracht die nodig is om de giek onder volledige belasting omhoog te brengen en vast te houden.

02

Havenmachines

Ship-to-shore- en werfkranen in omgevingen met zoutnevel. Drievoudige progressieve afdichting en hardverchroomde coating verlengen de onderhoudscyclus bij kustoperaties.

03

Apparatuur voor windenergie

Kraangiek beweegbaar op installatie- en onderhoudsvaartuigen. Hoge stuwkrachtstabiliteit en servobesturing op micronniveau zijn belangrijk voor precisiepositionering op zee.

04

Zware techniek en metallurgie

Industriële hijsapparatuur in omstandigheden met hoge temperaturen en stof. Energiebesparend circuit vermindert het brandstof- of batterijverbruik tijdens lange diensten.

Bestelspecificatieblad

Referentiemodel
ZXSTC1000S.2.5-00
Realtime dynamische stuwkracht
3000 kN
Werkdruk
32 MPa
Boring diameter
Φ320 mm (aangepast Φ50-500 mm beschikbaar)
Diameter staaf
Φ280 mm
Hartinfarct
4000mm
Installatie afstand
4750 mm
Gewicht per eenheid
1522 kg
Poort / interface
2-M27×2 plus 4-G1/4
Lichaam smeden
7-passage-gesmeed gelegeerd staal van luchtvaartkwaliteit, dubbel verouderd tot ≥1250 MPa treksterkte
Servobesturing
Geïntegreerde elektrohydraulische servo, magnetostrictieve sensor ±0,03 mm nauwkeurigheid, ultra-lage snelheid 0,08 mm/s
Afdichting
Drievoudige progressieve afdichting, hoofdring van perfluorethercomposiet uit Duitsland, getrapte stoflip van 5 μm
Energiebesparing
Differentieel amplitudecircuit, 35% minder oliecirculatie bij nullast, 28% lager energieverbruik van het systeem
Onderhoudscyclus
5000 uur onderhoudsvrij
Maatwerk
Op maat gemaakte boring met volledige specificaties Φ50-500 mm, OEM-verpakking en private label
MOQ
5 stuks per model
Bulkdoorlooptijd
45-60 dagen na storting en goedkeuring van de tekening
Offertebasis
Kraanmodel en tonnage, stuwkrachtvereiste, boring-/slagspecificatie, havengrootte, hoeveelheid, bestemmingshaven

Hoe uw bestelling via Raydafon verloopt

  1. 01

    Sollicitatieoverzicht

    Stuur kraanmodel en tonnage, vereiste stuwkracht, boring/slagspecificatie, havengrootte, hoeveelheid en bestemmingshaven.

  2. 02

    Modelselectie en offerte

    Raydafon bevestigt of het referentiemodel past, of dat maatwerk nodig is. De FOB Ningbo-offerte wordt uitgegeven met doorlooptijd.

  3. 03

    Goedkeuring tekening

    Voor custom builds reverse-engineert Raydafon het OEM-onderdeel, produceert een monster en bevestigt de boring, slag, installatieafstand en poortafmetingen met de koper.

  4. 04

    Smeden en warmtebehandeling

    7-passage-smeedwerk en dubbele verouderingswarmtebehandeling stabiliseren het lichaam tot een treksterkte van meer dan 1250 MPa. Honing en hardverchromen volgen.

  5. 05

    Montage en druktest

    Zuiger, afdichtingen, servomodule en buffer zijn gemonteerd. De cilinder is onder druk getest bij 32 MPa en op slag getest op soepelheid en servorespons.

  6. 06

    Verpakking en verzending

    Cilinders zijn verpakt in versterkte houten kisten met antiroestolie en beschermende eindkappen. Verzonden over zee, door de lucht of per expresse met paklijst, factuur en inspectierapport.

Documentatie en kwaliteitsondersteuning

  • ✓
    Materiaal certificaat

    Certificaat van gelegeerd staal carrosserie, registratie van dubbele verouderingswarmtebehandeling, gegevensblad voor afdichtingsmiddel dat bij elke zending wordt geleverd.

  • ✓
    Druktestrapport

    Elke cilinder wordt vóór het verpakken op een druk van 32 MPa getest. Lekkage, soepelheid van de slag, servorespons en poortfitting worden geregistreerd.

  • ✓
    Dimensionaal inspectierapport

    Boring, stang, slag, installatieafstand en poortafmetingen vastgelegd volgens de bestelde specificatie of klanttekening.

  • ✓
    Exportverpakking

    Versterkte houten behuizing met roestwerende olie en beschermende eindkappen. Grote partijen cilinders gepalletiseerd en vastgebonden voor zeevracht.

Veelgestelde vragen

Wat is een hydraulische cilinder die een kraan beweegt?

Een kraan-lovende hydraulische cilinder is het hydraulische onderdeel dat de giekhoek op een mobiele kraan regelt. Loeven heeft betrekking op het omhoog of omlaag brengen van de giek, en de cilinder drijft deze beweging aan via een dubbelwerkend, meertraps telescopisch ontwerp. Het is een van de kerncilinders op mobiele kranen naast de contragewichtcilinder en de stempelcilinder.

Wat is het referentiemodel en de kracht ervan?

Het referentiemodel is de ZXSTC1000S.2.5-00 met een realtime dynamische stuwkracht van 3000 kN, een werkdruk van 32 MPa, een boring van Φ320 mm, een stang van Φ280 mm, een slag van 4000 mm, een installatieafstand van 4750 mm en een eenheidsgewicht van 1522 kg. Raydafon ondersteunt aangepaste boring en slag voor OEM-kraanmerken.

Welk materiaal en smeedproces wordt gebruikt?

Het cilinderlichaam is in zeven stappen gesmeed uit hoogwaardig gelegeerd staal van luchtvaartkwaliteit en vervolgens dubbel verouderd om de treksterkte boven 1250 MPa te stabiliseren. Dit smeedproces verbetert de korrelstructuur en de levensduur tegen vermoeiing in vergelijking met conventioneel gieten of machinaal bewerken uit staafmateriaal, wat van belang is bij een 3000 kN-stuwcilinder die continue hefcycli uitvoert.

Hoe nauwkeurig is de servobesturing?

Raydafon maakt gebruik van een geïntegreerde elektrohydraulische servomodule met servoklepkernen van luchtvaartkwaliteit en een magnetostrictieve verplaatsingssensor met een nauwkeurigheid van ± 0,03 mm. Dit ondersteunt een stabiele werking bij zeer lage snelheden van 0,08 mm/s, zodat de machinist de giek nauwkeurig kan positioneren zonder stick-slip.

Hoe werkt het drievoudige afdichtingssysteem?

De drievoudige progressieve afdichtingsstructuur heeft drie lagen. De hoofdafdichting is een uit Duitsland geïmporteerde perfluoretherrubbercomposietring met een ontwerp met dubbele lippen voor tweewegdrukcompensatie. De middelste laag maakt gebruik van een getrapte stoflip die vaste deeltjes groter dan 5 μm onderschept. De buitenste laag biedt extra ruitenwisserbescherming. Het anti-vervuilingsvermogen is 40% hoger dan bij een afdichting met enkele lip.

Wat is het energiebesparingsmechanisme?

Raydafon maakt gebruik van een innovatief differentieel amplitudecircuit dat het circulatievolume van de hydraulische olie onder nullastomstandigheden met 35% vermindert. Gecombineerd met een hoogefficiënte synchrone motorpompgroep met permanente magneet wordt het energieverbruik van het systeem met 28% verminderd in vergelijking met de traditionele oplossing.

Wat is de onderhoudscyclus en het aanpassingsbereik?

De cilinder is ontworpen voor een onderhoudsvrije cyclus van 5000 uur in omgevingen met zoutnevel en stof. Raydafon ondersteunt volledige aanpassing van cilinderboringdiameters van Φ50 mm tot Φ500 mm, plus OEM-verpakkingen en private label. MOQ is 5 eenheden per model.

Hoe vraag ik een offerte aan?

Stuur uw kraanmodel en tonnage, vereiste stuwkracht, boring/slagspecificatie, havengrootte, hoeveelheid en bestemmingshaven. Raydafon bevestigt het model of ontwerpt een custom build en biedt vervolgens een FOB Ningbo-offerte aan met doorlooptijd en verpakkingsdetails.

Klaar om op maat gemaakte kraan-loevende hydraulische cilinders te kopen?

Stuur uw kraanmodel en tonnage, vereiste stuwkracht, boring/slagspecificatie en bestelhoeveelheid. Raydafon bevestigt het model of ontwerpt een custom build en biedt vervolgens een FOB Ningbo-offerte aan met doorlooptijd en verpakkingsdetails.
