Kraan contragewicht hydraulische cilinder
  • Kraan contragewicht hydraulische cilinderKraan contragewicht hydraulische cilinder
  • Kraan contragewicht hydraulische cilinderKraan contragewicht hydraulische cilinder

Kraan contragewicht hydraulische cilinder

Kraan contragewicht hydraulische cilindervoor mobiele kranen en havenmaterieel. Verplaatst het contragewichtblok in realtime om de giek binnen ±1° te laten zwaaien en het aantal onbalansuitschakelingen te verminderen. Gebouwd voor terreinkranen van de QAY220-klasse van 200–220 ton.

BoringΦ200 mm· HengelΦ100 mm· Hartinfarct180 mm· Werkdruk25 / 40 MPa· Gewicht124 kg· Tekeningnr.QAY220.12/13A-00· 35CrMo-klasse gelegeerd staal · ISO 9001 fabriek · Minimale bestelhoeveelheid 1 stuk · Aangepaste slaglengte beschikbaar · Offerte binnen 24 uur.

Boring Φ200 · Stang Φ100 · 25/40 MPa · OEM-fabriek

Kraan Contragewicht Hydraulische Cilinder tbvMobiele kranen en havenapparatuur - Aangepaste slag, 24-uursofferte

Raydafon produceert de hydraulische contragewichtcilinder voor de kraan die uw giek in balans houdt wanneer de last beweegt. Hij is gemaakt van hoogwaardig gelegeerd staal met een verchroomde of corrosiewerende oppervlaktebehandeling en levert een stabiele krachtuitvoer, ±1° zwenkcontrole van de giek en ruim 15% energiebesparing vergeleken met conventionele cilinders bij gelijke belasting. Rechtstreekse fabriekslevering vanuit Ningbo, China - ISO 9001-procescontrole, MOQ 1 stuk, aangepaste slag- en montage-interface beschikbaar.

Verveeld)
Φ200 mm
Staaf (d)
Φ100 mm
Slag (S)
180 mm
Installeer afstand
530 mm
Werkdruk
25 / 40 MPa
Gewicht
124 kg
Tekening nr.
QAY220.12/13A-00
MOQ
1 stuk

Wat een hydraulische kraancontragewichtcilinder doet op uw kraan

De hydraulische contragewichtcilinder is de kernactuator van het contragewichtsysteem van een mobiele kraan. Wanneer de giek uitschuift, beweegt de cilinder het contragewichtblok in realtime om het zwaartepunt van de kraan binnen het veilige bereik te houden. Zonder dit steunt de kraan op een vast contragewicht, wat betekent dat het hefvermogen wordt verminderd of dat het chassis zwaarder moet zijn dan nodig.

De contragewichtcilinder van Raydafon werkt samen met het hydraulische besturingssysteem van de kraan om sensor- of operatorsignalen te vertalen naar een nauwkeurige positionering van het contragewicht. Het resultaat is een soepelere giekbeweging, minder slingeren bij het heffen op winderige dagen en minder onverwachte uitschakelingen als gevolg van onbalansalarmen. Voor koperssourcingindustriële hydraulische cilinders, is dit de component die de cyclustijd en de veiligheidsmarge het meest direct beïnvloedt.

Als uw kraan een andere contragewichtfunctie gebruikt, bijvoorbeeld een beweegbaar jib-systeem, vergelijk dan dekraan beweegbare hydraulische cilinderof blader door de volledige versieassortiment hydraulische cilinders voor mobiele kranenvoordat u selecteert.

Specificaties kraancontragewicht hydraulische cilinder

Het onderstaande standaardmodel omvat de meeste contragewichtsystemen voor mobiele kranen van 200–220 ton. Aangepaste boring, slag en montageafstand zijn beschikbaar. Stuur uw tekening en wij sturen u binnen 24 uur een maatadvies terug.

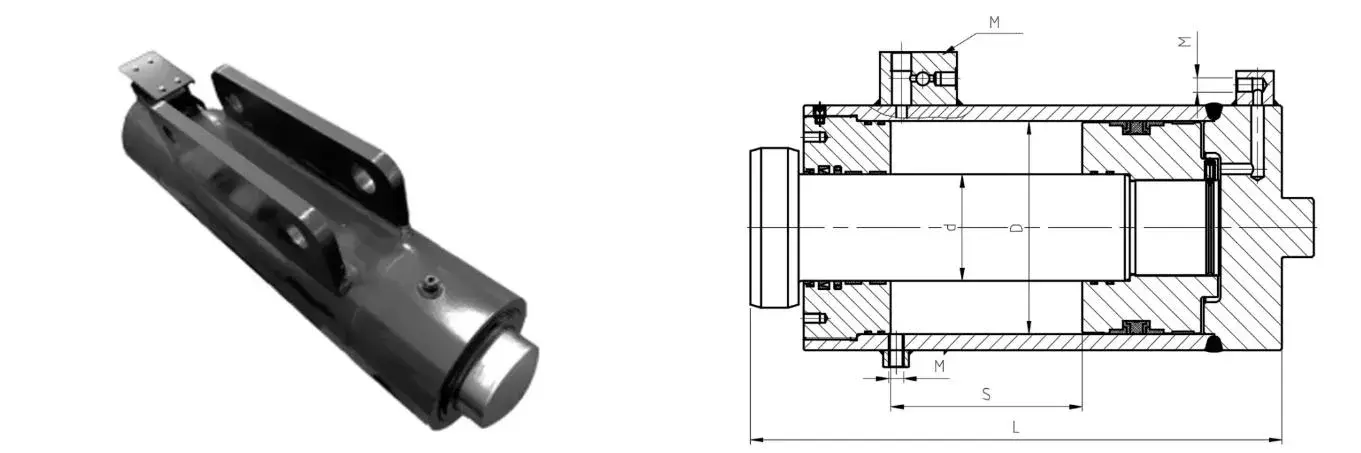

Crane counterweight hydraulic cylinder dimension drawing QAY220.12/13A-00

Maattekening hydraulische cilinder contragewicht kraan — QAY220.12/13A-00

Hydraulische cilinder met contragewicht van standaardkraan - Technische gegevens
Cilindernaam Tekening nr. Verveeld Staaf d beroerte S Installatieafstand L Werkdruk Interface M Gewicht
Hydraulische cilinder met contragewicht QAY220.12/13A-00 Φ200 mm Φ100 mm 180 mm 530 mm 25 MPa / 40 MPa 3-G1/4 · M20×1,5 · 2-M14×1,5 124 kg
Boring Φ200 mm Stang Φ100 mm Slag 180 mm 25 / 40 MPa 124 kg QAY220.12/13A-00

Niet de maat die je nodig hebt? Ook voor andere tonnageklassen van kranen bouwen wij op maat gemaakte contragewichtcilinders. Stuur de boring, slag, druk en montage-interface - of stuur eenvoudigweg uw tekeningnummer door - en onze ingenieurs zullen de match bevestigen.

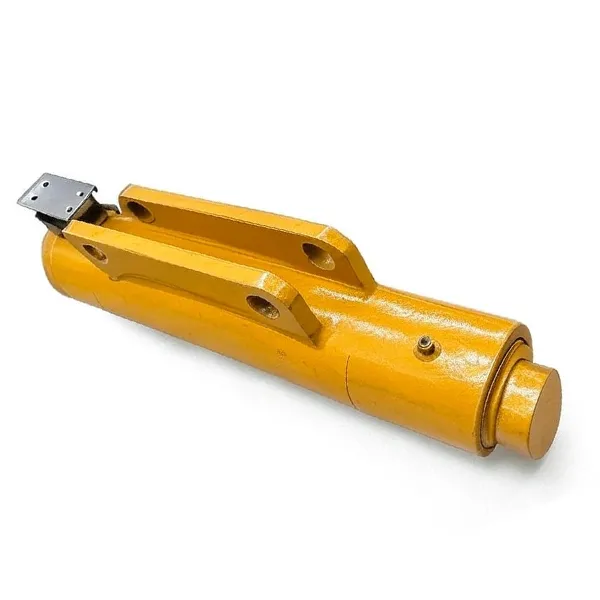

Crane counterweight hydraulic cylinder installed on mobile crane counterweight system

Waarom inkoopingenieurs kiezen voor contragewichtcilinders van Raydafon

Drie commerciële redenen zorgen voor herhaalbestellingen:langer onderhoudsinterval, minder onderhoudswerk en stabiele krachtuitvoer over de volledige slag.

01

Lichaam van gelegeerd staal met hoge sterkte

Bestand tegen hoge druk en zware belasting zonder vervorming bij continu gebruik. Oppervlakteverchroming of anticorrosiecoating is bestand tegen vochtige, zoutsproeiende en stoffige omstandigheden op de locatie.

02

Nauwkeurige positionering

Werkt samen met het hydraulische besturingssysteem van de kraan voor soepel uitschuiven – snelle herpositionering van het contragewicht tijdens het heffen en aanpassing van de balans op millimeterniveau tijdens fijne plaatsing.

03

Modulaire installatie

Past op bestaande kraanbevestigingspunten zonder grootschalige aanpassingen. Afdichtingen en servicepoorten zijn toegankelijk met standaardgereedschap; de meeste vervangingen van afdichtingen zijn ter plaatse binnen 30 minuten klaar.

04

Energie-efficiënt

De krachtuitvoer wordt in realtime aangepast aan de werkomstandigheden. Vergeleken met conventionele cilinders van gelijke sterkte wordt het energieverbruik met meer dan 15% verminderd.

Toepassingen: waar kopers deze cilinders installeren

De hydraulische cilinder met contragewicht wordt overal gebruikt waar een kraan in evenwicht moet blijven terwijl de last of de positie van de giek verandert. Typische installaties zijn onder meer:

Havencontainerkranen Kranen van schip naar wal Torenkranen Mobiele kranen voor alle terreinen Rupskranen Installatiekranen voor windturbines Optuigen van zwaar materieel Erectie van staalconstructies Geprefabriceerd hijsen van gebouwen Portaalkranen voor scheepswerven

Een gerelateerde kraanfunctie nodig? Bekijk het volledigemobiele kraan hydraulische cilinder serieof deassortiment telescopische hydraulische cilindersvoor giekverlengingstoepassingen.

Op maat gemaakte contragewichtcilinders - OEM, private label en op tekeningen gebaseerde productie

Raydafon is een OEM-fabrikant van hydraulische cilinders en geen handelsmaatschappij. Het maatwerk gebeurt in onze eigen ISO 9001-fabriek in Ningbo, China – dezelfde lijn die onze standaardcilinders bouwt.

A

Boring en staafgrootte

Van Φ40 mm tot Φ400 mm boring. Hardverchroomde staaf met aangepaste diameter en oppervlakteruwheid.

B

Slag en montage

Aangepaste slaglengte, installatieafstand, penboring, flens- of tapmontage zoals vereist.

C

Druk en afdichtingen

Werkdruk tot 40 MPa en hoger. Afdichtingsmerken afgestemd op uw bedrijfstemperatuur en vloeistof.

D

Coating en markering

Verchromen, corrosiewerende coating of schilderen. Private-label naamplaatje en markering beschikbaar.

Stuur een PDF-, DWG-, DXF- of STEP-tekening met uw werkdruk-, flow- en montage-interface. Onze technici sturen u binnen 24 uur een maatadvies en een fabrieksprijs terug.

Kwaliteitscontrole, certificeringen en 12 maanden garantie

Elke contragewichtcilinder doorloopt vóór verzending een gedocumenteerd inspectietraject: het bewijsmateriaal waar buitenlandse kopers op vertrouwen voor goedkeuring door de leverancier en inkomende inspectie.

  • ISO 9001 gecertificeerd productieproces
  • Inkomende staalverificatie- en warmtebehandelingsgegevens
  • Boring honen, staafchroomdikte en oppervlakteruwheidsrapport
  • Druktest bij 1,5× nominale werkdruk vóór verpakking
  • Inspectie van afdichtingspassing, slag en montageafmetingen
  • 12 maanden beperkte garantie tegen fabricagefouten

Hoe te bestellen: MOQ, levertijd, verpakking en verzending

MOQ

1 stuk

Standaard maten worden verzonden vanaf 1 stuk. Volumeprijzen vanaf 20 stuks voor OEM-projecten.

LEIDING

15 – 30 dagen

Na tekening bevestiging en aanbetaling. Aangepaste ontwerpen kunnen tot 45 dagen duren.

PAK

Houten kist

VCI roestwerende folie, droogmiddel, pallet op maat voor grote boringen. Export-standaard verpakking.

SCHIP

Zee / Lucht / Express

EXW-, FOB-, CIF- en DDP-voorwaarden. Volledige exportdocumenten: CI, PL, CO, Formulier A/E, materiaalcertificaat.

Hydraulische cilinder met contragewicht kraan — Veelgestelde vragen voor kopers

Wat is de functie van een hydraulische cilinder met contragewicht van een kraan?

Het verplaatst het contragewichtblok in realtime om het zwaartepunt van de kraan binnen het veilige bereik te houden terwijl de giek uitschuift of de last beweegt. Hierdoor kan een lichter chassis dezelfde last heffen, wordt het zwaaien van de giek verminderd en worden stilstanden als gevolg van onbalansalarmen geëlimineerd.

Wat is de standaardspecificatie van uw kraancontragewichtcilinder?

Boring Φ200 mm, stang Φ100 mm, slag 180 mm, installatieafstand 530 mm, werkdruk 25 MPa en 40 MPa, interface 3-G1/4 · M20×1,5 · 2-M14×1,5, gewicht 124 kg. Tekeningnummer QAY220.12/13A-00.

Kunt u de boring, slag en montage-interface aanpassen?

Ja. We bouwen op maat gemaakte contragewichtcilinders met een boring van Φ40 mm tot Φ400 mm, aangepaste slag- en installatieafstand, penboring of flensmontage en alle benodigde interfaceschroefdraad. Stuur een PDF-, DWG-, DXF- of STEP-tekening en wij maken binnen 24 uur een offerte.

Wat is de maximale werkdruk?

Het standaardmodel heeft een nominaal vermogen van 25 MPa continu en 40 MPa piek. Hogere drukwaarden zijn op aanvraag verkrijgbaar met bijpassende afdichtingsselectie en staafchroomdikte.

Wat is de MOQ, doorlooptijd en garantie?

MOQ 1 stuk voor standaardmaten. Doorlooptijd 15–30 dagen na tekenbevestiging en aanbetaling. 12 maanden beperkte garantie tegen fabricagefouten. Bij elke zending worden volledige exportdocumenten meegeleverd.

Welke kraanmodellen gebruiken deze contragewichtcilinder?

Het is ontworpen voor mobiele kranen van de QAY220-klasse en gelijkwaardige terreinkranen van 200–220 ton. Wij leveren ook contragewichtcilinders voor andere tonnageklassen. Stuur uw kraanmodel en tekeningnummer voor een compatibiliteitscontrole.

Hoe installeer ik de contragewichtcilinder op een bestaande kraan?

De cilinder maakt gebruik van een modulair montageontwerp dat zonder grote aanpassingen op bestaande kraanmontagepunten past. Bevestig de diameter van de montagepen, de installatieafstand en de hydraulische interface voordat u bestelt. Bij de verzending worden gedetailleerde installatietekeningen meegeleverd. Onze monteurs kunnen uw installatieplan ook vóór de oplevering beoordelen.

Kan ik een monster bestellen voordat ik een bulkbestelling plaats?

Ja. Monsterbestellingen worden geaccepteerd voor standaardmaten. Monsterkosten en vracht worden afzonderlijk vermeld en kunnen worden gecrediteerd bij de eerste bulkbestelling.

Vraag een offerte aan voor kraancontragewichtcilinders

Stuur uw kraanmodel, tekeningnummer of werkdruk mee. Onze engineers antwoorden binnen 24 uur met een maatadvies en fabrieksprijs.
