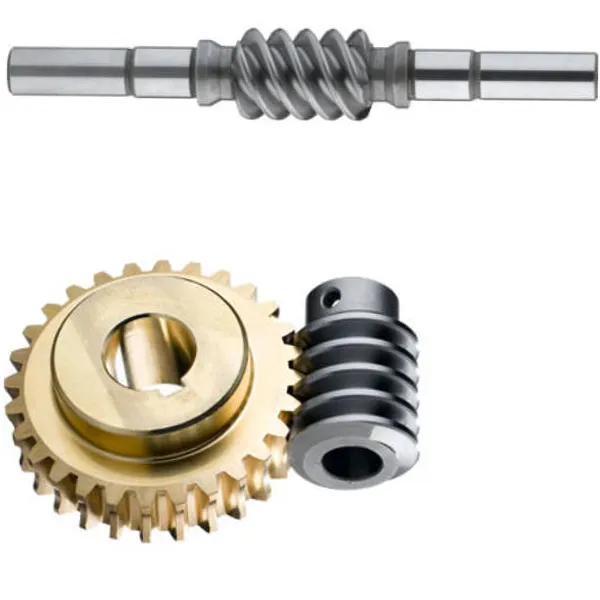

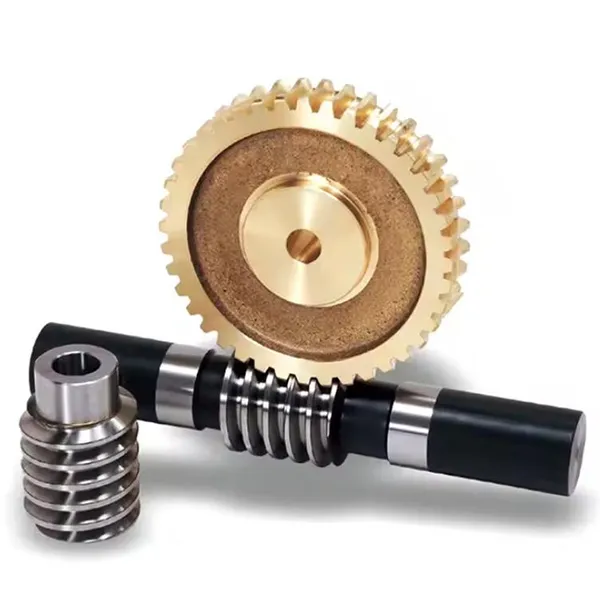

Duplex wormen uitrusting

Productspecificatie

Een duplex- of dubbele loodwormwiel heeft een worm met flanken die zijn ontworpen met iets verschillende modules en diameterquotiënten, waardoor verschillende loodhoeken op elk tandprofiel worden gecreëerd. Dit resulteert in het geleidelijk toenemende tanddikte langs de lengte van de worm en het beperken van draadopeningen, waardoor precieze spelingsturing mogelijk is.

Op het wormwiel produceren de verschillende modules unieke addendum modificatiecoëfficiënten en rollende cirkeldiameters op elke flank, waardoor verschillende voor- en achterprofielen worden gevormd. Tanddikte en openingen blijven echter consistent rond de omtrek van het wiel.

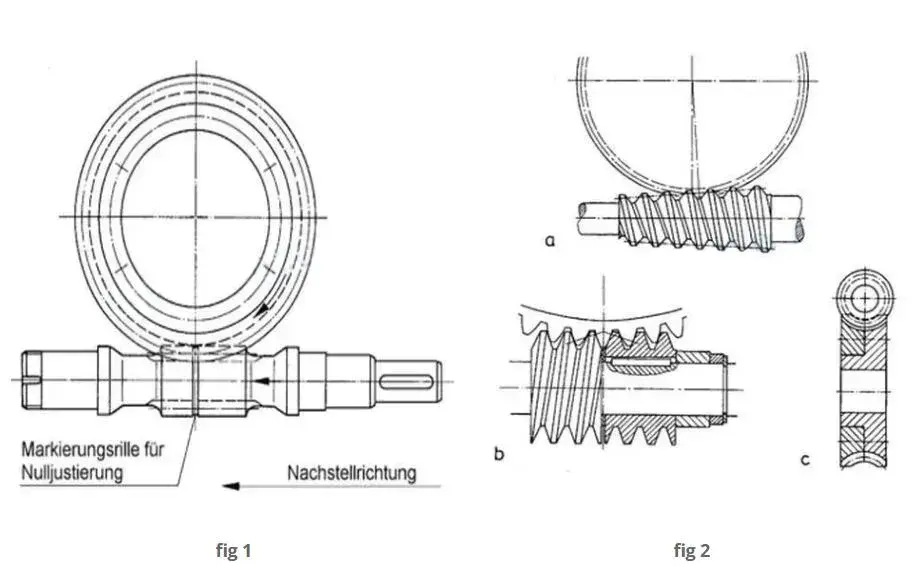

Backlash wordt ingesteld door de worm axiaal te verschuiven om de juiste tanddikte uit te lijnen met het wiel, waardoor het gewenste terugslagniveau wordt bereikt (zie Fig. 1). Deze methode maakt eenvoudige, precieze afslagafstemming tijdens de installatie en continue aanpassing voor versleten versnellingen mogelijk zonder het tandencontact of meshing te beïnvloeden.

Alternatieve terugslagaanpassingsmethoden omvatten: het wijzigen van de middelste afstand met behulp van een excentrieke hub voor de wormas en het wiel; axiaal een taps toelopende worm verplaatsen (Fig. 2a); Het splitsen van de worm in twee delen die kunnen worden gedraaid of verschoven ten opzichte van elkaar (OTT -systeem, Fig. 2B); of het wiel delen in twee verstelbare schijven (Fig. 2C).

VOORZICHTIG OPMERKING

Onze Raydafon Duplex Worms Gear heeft verschillende tandmoduli aan de linker- en rechterkant, dus de wormwielen moeten tijdens de installatie precies worden uitgelijnd. Hier zijn een paar belangrijke stappen om te onthouden:

Controleer vóór de installatie de markering van de monteringsrichting. Elke dubbele wormwiel en wormwiel heeft een pijl op, wat de installatie "kompas" is. Tijdens het installeren, moet u ervoor zorgen dat de pijlen van het wormwiel- en wormwielpunt in dezelfde richting (zie figuur 3). Als de pijlrichting wordt omgekeerd of verkeerd uitgelijnd, is de middelste afstand van de wormwiel te groot en past deze niet. Zelfs als het nauwelijks wordt geïnstalleerd, zal de versnellingspoeding problemen hebben, en het zal niet lang duren voordat de tanden worden geslagen of vastgelopen, wat dingen zal vertragen!

Het verifiëren van de referentiepositie

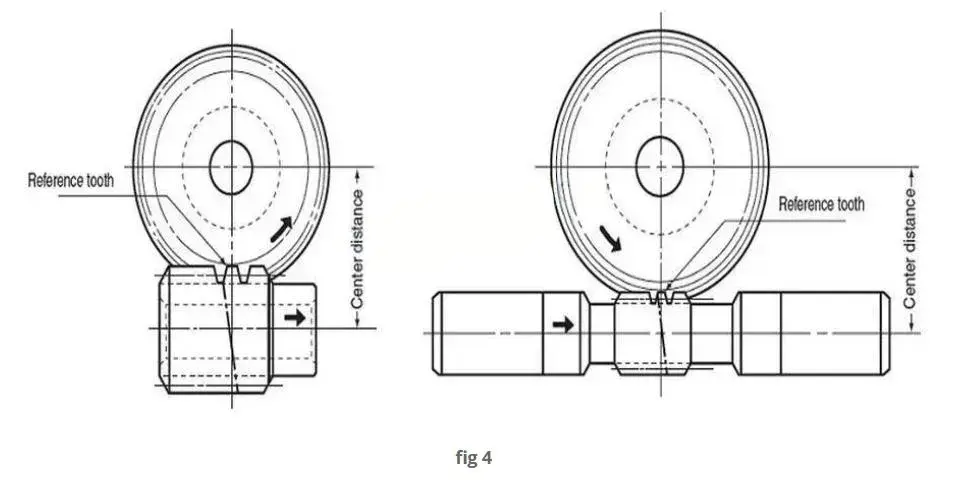

Een V-groef (60 °, 0,3 mm diep) op de puntperiferie van de duplex wormtand markeert de referentietand. De tandwielset bereikt bijna nul terugslag (± 0,045) wanneer deze referentietand is uitgelijnd met het rotatiemiddel van het wormwiel op de opgegeven middenafstand "A" (zie Fig. 4).

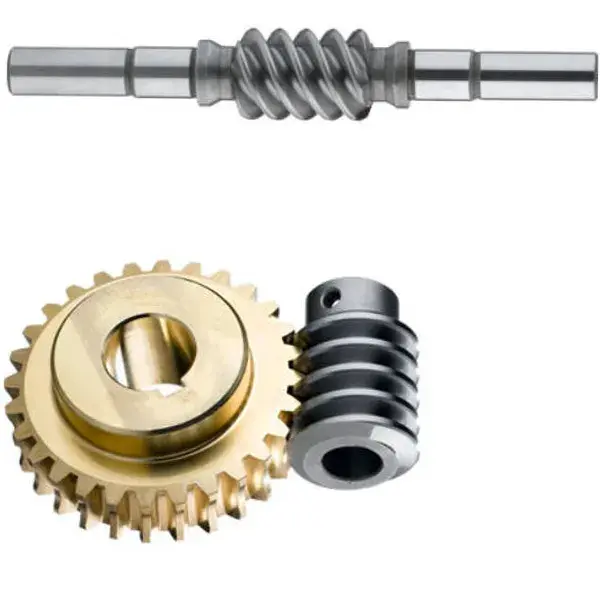

Productfuncties

Raydafon, een al lang gevestigde fabrikant op het gebied van mechanische transmissie in China, is al lang een vertrouwde leverancier van veel machinefabrikanten door klanten van hoogwaardige duplex wormwormwars te bieden tegen betaalbare prijzen met het voortreffelijke vakmanschap van haar eigen fabrieksmasters. Onze producten zijn ontworpen voor complexe werkomstandigheden, en de drie kernvoordelen maken de werking van de apparatuur zorgelevoer.

Dubbele modulusontwerp, efficiëntere transmissie: Raydafon's duplex wormwielen gebruiken verschillende moduli op de linker- en rechter tandoppervlakken, net als het installeren van een "dubbele motor" op de apparatuur. Wormenwanden met een hoge sterkte van koperlegering worden gekoppeld aan precisie gesmede legeringsstalen wormen. Na acht handmatige slijpen is de beet strak en glijdt niet weg, en de transmissie -efficiëntie is 20% hoger dan die van gewone wormwielen. Een textielmachinesfabriek in Zhejiang meldde dat na het vervangen van onze duplex wormwars, het energieverbruik van de apparatuur veel werd verminderd.

Tweetraps transmissie, hoog koppel en lage ruis: de unieke tweetraps transmissiestructuur verdubbelt het koppel van duplex wormwielen, terwijl het lopende geluid nog lager blijft. Of het nu gaat om de precisie-verfijning van zware machinegereedschap of de continue werking van grote transportapparatuur, het kan gemakkelijk worden afgehandeld. Een fabriek in de voedselverwerking in Guangdong zei dat de apparatuur die werd gebruikt om veel lawaai te maken tijdens het rennen, maar na het veranderen van onze producten is de workshop veel stiller.
