Hoe onderhoud ik een universele koppeling?

Stel je een enorme industriële machine voor die tot stilstand komt vanwege een klein, verwaarloosd onderdeel: de universele koppeling.Hoe onderhoud ik een universele koppeling?Deze cruciale vraag wordt vaak over het hoofd gezien totdat er een catastrofale storing optreedt, die duizenden euro's aan stilstand en reparaties kost. AUniversele koppeling(U-gewricht) brengt kracht over tussen niet goed uitgelijnde assen, en regelmatig onderhoud zorgt voor een soepele werking, verlengt de levensduur van de apparatuur en voorkomt veiligheidsrisico's. Of u nu een transportsysteem, pompaandrijving of zware machines beheert, een goed onderhouden universele koppeling is de spil voor betrouwbare prestaties. Uw aankoopbeslissing is slechts de eerste stap; de echte waarde ligt in het in topvorm houden van die koppeling. In deze handleiding bespreken we eenvoudige, uitvoerbare stappen die zelfs niet-ingenieurs kunnen volgen, zodat u uw apparatuur met maximale efficiëntie kunt laten werken. U ontdekt hoe u inspecties plant, het juiste smeermiddel kiest, vroege waarschuwingssignalen opmerkt en uiteindelijk uw bedrijf tijd en geld bespaart. Door deze praktijken te implementeren, kunt u de nachtmerrie van ongeplande uitval en budgetoverschrijdingen vermijden, waardoor uw activiteiten soepel en concurrerend blijven.

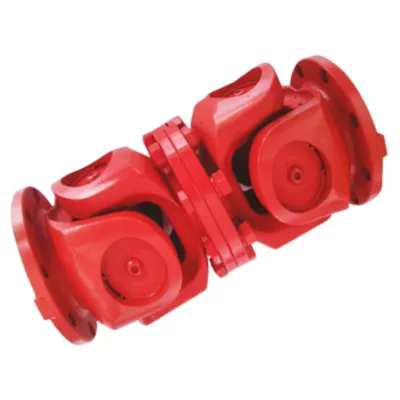

Waarom universeel koppelingsonderhoud belangrijk is

Stel je voor: de ovenaandrijving van een cementfabriek stopt met draaien om 3 uur 's nachts omdat een universele koppeling het juk afbreekt. De ongeplande stilstand bedraagt ​​elf uur, de klinkers van grondstoffen koelen af ​​tot een vaste massa en het totale verlies bedraagt ​​meer dan $80.000. Dit zijn de werkelijke kosten van het negeren van onderhoud. Universele koppelingen werken onder extreme koppel- en hoekafwijkingen en vertrouwen op lagerkruisen en bussen om asdoorbuigingen te compenseren. Zonder routinematig onderhoud slijten onderdelen ongelijkmatig, ontwikkelen ze microscopisch kleine scheurtjes en falen ze uiteindelijk op catastrofale wijze, waarbij vaak aangesloten versnellingsbakken en motoren worden meegenomen. De oplossing is een proactief onderhoudsprogramma dat is opgebouwd rond drie pijlers: frequente inspectie, goede smering en nauwkeurige uitlijning. Wanneer deze taken onderdeel worden van uw standaardprocedure, kunt u de levensduur van de koppeling met 40-60% verlengen en de rekeningen voor noodreparaties drastisch verlagen. Bedrijven die hun onderhoudsroutines documenteren, melden zelfs een vermindering van 30% in ongeplande storingen binnen het eerste jaar.

Routine-inspectie: signaleer problemen vroegtijdig

Een inspecteur loopt dagelijks langs een aandrijfas en merkt nooit dat het fijne metaalstof zich rond de universele koppeling ophoopt – totdat de verbinding een halve centimeter speling krijgt en begint te hameren. Op dat moment is de schade al aangericht. De uitdaging is dat universele koppelingen zich vaak in krappe ruimtes verstoppen, en dat hun degradatie subtiel kan zijn. Een betrouwbare inspectieroutine moet een checklist bevatten die geen enkel onderdeel onaangeroerd laat. Begin met het verwijderen van eventuele beschermingen of afdekkingen en het reinigen van het koppelingsgebied om de jukken, kruis- en lagerkappen bloot te leggen. Zoek naar haarscheurtjes die uit de boutgaten komen, verkleuring door oververhitting (blauwe of paarse tint) en tekenen van corrosie, vooral op blootliggende naaldlagers. Beweeg de koppeling met de hand. Als u meer dan 0,015 inch radiale speling voelt, is het tijd voor een demontage. Gebruik een stroboscoop terwijl de machine draait om de beweging van het gewricht veilig te bekijken; ongelijkmatige rotatie of wiebelen duidt op onbalans of versleten kruislagers. Raydafon Technology Group Co.,Limited levert universele koppelingen met duidelijk gemarkeerde inspectiepunten en biedt inspectietraining aan klantenteams, waardoor deze controles eenvoudig zijn.

Goede smering: het hart van een lang leven

De verpakkingsmachine van een voedselverwerkingslijn begon elke cyclus te piepen. De machinist voegde een generiek lithiumvet toe en het geluid verdween – een week lang. Toen liep het kruislager van de koppeling vast, waardoor de spiebaan uiteen scheurde. Het probleem? Het vet bevatte geen extreme druk (EP) additieven en kon de schokbelastingen niet aan. Het selecteren van het juiste smeermiddel voor een universele koppeling is niet one-size-fits-all. U moet rekening houden met het type belasting, snelheid, temperatuur en omgevingsvervuiling. Voor de meeste industriële kruiskoppelingen biedt een NLGI #2 lithiumcomplex- of calciumsulfonaatvet met EP-additieven en anti-slijtagemiddelen een goede balans tussen verpompbaarheid en filmsterkte. In washdown- of stoffige omgevingen voorkomt een kleverig, waterbestendig vet uitspoeling en corrosie. Smeer totdat vers vet uit alle vier de lagerafdichtingen stroomt. Dit duwt verontreinigingen naar buiten en zorgt ervoor dat het nieuwe vet de rollende elementen bereikt. Als de voeg geen afdichting heeft, breng dan een lichte film aan ter bescherming tegen vocht. Voor koppelingen die onder omstandigheden met continu hoog koppel werken, beveelt Raydafon Technology Group Co.,Limited geautomatiseerde smeersystemen aan die met vaste intervallen gedoseerde shots leveren, waardoor menselijke fouten dramatisch worden verminderd en de levensduur van het kruis met maximaal 70% wordt verlengd.

Uitlijningscontroles: Voorkom vroegtijdige slijtage

Een nieuw geïnstalleerd pompstation kreeg in zes maanden tijd drie keer te maken met universele koppelingsstoringen. Elke keer vertoonde het verbindingskruis asymmetrische slijtage: één lagerkap blauw van de hitte, de andere kant nog glanzend. De boosdoener was een hoekafwijking van 2,5 graden die de installateur als ‘dichtbij genoeg’ had beschouwd. Universele koppelingen kunnen een verkeerde uitlijning opvangen, maar elke graad boven de ontwerplimiet versnelt de slijtage van kruisen en bussen snel. De uitlijning moet worden geverifieerd met behulp van laseruitlijningsgereedschappen of meetklokken, waarbij zowel hoek- als offsetafwijkingen tussen de aandrijf- en aangedreven assen worden gecontroleerd. Geef prioriteit aan het uitlijnen van de assen binnen een hoek van 0,5 graden en een offset van 0,005 inch voor toepassingen met hoge snelheid, terwijl opstellingen met lage snelheid en een hoog koppel iets meer kunnen verdragen. Zorg er ook voor dat de lagersteunen en grondplaten stevig zijn en op de juiste manier zijn gevoegd; Het verzakken van de fundering is een veelvoorkomende verborgen oorzaak van een verkeerde uitlijning. Het documenteren van de “as-aligned” cijfers biedt een basis voor trendmonitoring. Wanneer klanten worstelen met herhaalde uitlijningsproblemen, biedt Raydafon Technology Group Co.,Limited advies op locatie en biedt corrosiebestendige vulplaten voor de basisplaat die de correctie vereenvoudigen.

Veelvoorkomende storingssignalen en wanneer vervangen

Tijdens een routinematige rondleiding hoorde een technicus een ritmisch ‘gebonk’ uit de aandrijflijn van een staalwalserij. De universele koppeling voelde heet aan en er sijpelde donker vet uit één keerring. In plaats van te sluiten hoopte het team dat dit zou duren tot de volgende geplande storing. Twee ploegen later brak het juk, de as draaide rond en de molen lag een week stil. Waarschuwingssignalen vereisen onmiddellijke actie. Hoorbaar kloppen, trillingen die toenemen met de snelheid en oppervlaktetemperaturen boven de 82°C duiden allemaal op geavanceerde slijtage. Verkleurde doppen, roestige naaldlagers of overmatige speling voorbij de vervangingsdrempel (doorgaans 0,020 inch radiale speling) betekenen dat de koppeling in de storingsmodus is terechtgekomen. In dit stadium is het zinloos om te proberen opnieuw te smeren; de enige veilige oplossing is vervanging door een verbinding van de juiste maat. Het technische team van Raydafon Technology Group Co., Limited kan uw bestaande koppeling vergelijken met een geschikte, dimensioneel uitwisselbare vervanging, die vaak binnen 48 uur uit voorraad wordt verzonden, zodat u snel weer online bent.

Veelgestelde vragen

Hoe vaak moet ik mijn universele koppeling smeren?

De smeerfrequentie is afhankelijk van de bedrijfssnelheid, belasting, temperatuur en omgeving. Als algemene regel geldt dat universele koppelingen bij normaal industrieel gebruik (8 uur/dag, matig koppel) elke 200 bedrijfsuren moeten worden gesmeerd, terwijl koppelingen voor hoge snelheden of continu gebruik mogelijk elke 50 uur opnieuw moeten worden gesmeerd. Als uw koppeling in natte of stoffige omstandigheden werkt, verkort dan het interval met de helft om vervuiling te voorkomen. Verwijder altijd oud vet totdat er vers smeermiddel bij de afdichtingen verschijnt. Door gebruik te maken van een automatisch smeersysteem kunnen optimale intervallen worden aangehouden zonder handmatig toezicht. De toepassingsingenieurs van Raydafon Technology Group Co.,Limited kunnen u helpen het exacte nasmeerschema te berekenen op basis van uw bedrijfsparameters.

Wat zijn de signalen dat een universele koppeling vervangen moet worden in plaats van gerepareerd?

U moet vervanging overwegen als een van deze omstandigheden zich voordoet: radiale speling in het kruislager van meer dan 0,020 inch, zichtbare scheuren in het juk of de lagerkap, permanente vervorming of blauwverkleuring door hitte, of als de spiebanen van een telescopische koppeling meer dan 10% slijtage vertonen. Het repareren van een ernstig versleten universele koppeling herstelt zelden de volledige sterkte en kan bijna net zoveel kosten als een nieuwe eenheid. Bij twijfel is een volledige vervanging veiliger en zuiniger. Raydafon Technology Group Co.,Limited heeft een breed scala aan standaard en op maat gemaakte universele koppelingen op voorraad, en veel drop-in vervangingen kunnen dezelfde dag worden verzonden. Neem contact op met ons team voor een snelle verwijzing naar uw defecte onderdeel.

Conclusie en volgende stappen

Effectief universeel koppelingsonderhoud vereist geen Ph.D. in de machinebouw vereist het consistente aandacht voor inspectie, smering, uitlijning en snelle reactie op waarschuwingssignalen. We hopen dat deze richtlijnen u in staat stellen uw apparatuur soepeler en langer te laten werken. Als u een hardnekkige storing bent tegengekomen of een second opinion over uw onderhoudsplan wilt, deel dan uw ervaringen in de onderstaande opmerkingen of neem contact op met onze specialisten. Al meer dan 20 jaar levert Raydafon Technology Group Co.,Limited hoogwaardige universele koppelingen, cardanassen en aandrijfcomponenten aan industrieën over de hele wereld. Ons technische team helpt bij het selecteren van koppelingen, het oplossen van problemen en training op locatie om ervoor te zorgen dat uw onderhoudsprogramma echte uptime-resultaten oplevert. Bezoek ons ​​ophttps://www.transmissions-china.comof e-mail[email protected]voor deskundig advies en een scherpe offerte.

Raydafon Technology Group Co.,Limited – Uw partner voor betrouwbare oplossingen voor krachtoverbrenging.

Smith, J.A., 2019. “Optimalisatie van de smering voor kruiskoppelingen met naaldlagers.” Journal of Tribologie, 141(3), 031601.

Kim, S. en Park, H., 2020. "Voorspelling van de levensduur van vermoeidheid van aandrijfas-kruiskoppelingen in auto's onder willekeurige belasting." Internationaal tijdschrift voor vermoeidheid, 134, 105487.

Martinez, L., 2018. "Effect van hoekafwijkingen op de slijtagesnelheid van heavy-duty cardanassen." Slijtage, 404-405, 178-185.

Chen, X. et al., 2021. “Conditiemonitoring van universele koppelingen met behulp van trillingssignaalanalyse.” Mechanische systemen en signaalverwerking, 148, 107165.

Johnson, R.T., 2017. "Vetselectie voor industriële kruiskoppelingen: laboratorium- versus veldprestaties." NLGI-woordvoerder, 81(4), 22-31.

Ahmed, F. en Gupta, V.K., 2022. "Foutanalyse van een PTO-kruiskoppeling van een zonnebloemdorsmachine." Analyse van technische fouten, 133, 105960.

Lee, D.W., 2016. "De invloed van een mismatch in hardheid op juk-spline-fretting in telescopische assen." Journal of Mechanische Wetenschap en Technologie, 30(8), 3589-3596.

Bruns, P. en Mayer, H., 2019. “Bepaling van toegestane verkeerde uitlijning voor configuraties met dubbele kruiskoppelingen.” Forschung im Ingenieurwesen, 83(2), 101-112.

Patel, M.K., 2020. "In-situ thermografie voor vroege detectie van lagerfouten in kruiskoppelingen." Inzicht – Niet-destructief testen en conditiebewaking, 62(11), 640-645.

Wu, Y. et al., 2023. "Numerieke simulatie van vetstroom in een kruislager van een kruiskoppeling." Tribologie Internationaal, 179, 108143.
