Aftakas voor Peecon Verticale voermengwagens
  • Aftakas voor Peecon Verticale voermengwagensAftakas voor Peecon Verticale voermengwagens
  • Aftakas voor Peecon Verticale voermengwagensAftakas voor Peecon Verticale voermengwagens

Aftakas voor Peecon Verticale voermengwagens

Vervangende aftakassen voor PEECON verticale voermengwagens 865, 1100, 1300 en 1500. CAT6 hoofdas met constante snelheid; Spline-opties aan tractorzijde 1.375-6 (540 tpm), 1.375-21 (1000 tpm) en 1.750-20 (1000 tpm); Ingang aan mixerzijde doorgaans 1.750-6. Koppel automatische uitschakelkoppeling 2.500–3.500 N·m; breekboutjukken met een vermogen van 2.920 N·m. Aslengte, jukgrootte, spiebaancombinatie en schildconfiguratie kunnen op tekening worden gemaakt. MOQ en levertijd worden per bestelling bevestigd omdat deze afhankelijk zijn van het model en de configuratie. Stuur uw mixermodel en tractor-PTO-spline - wij bevestigen de aandrijflijncombinatie en brengen een offerte uit.

Groothandel vervangende aandrijflijn · PEECON assortiment verticale mixers

Groothandel aftakas voor PEECON verticale voermengwagens - Specificaties, MOQ, maatwerk en doorlooptijd voor vervanging van voermengwagens

Wanneer de aftakas van een verticale invoermixer defect raakt, stopt de balenpers of mixer en komt de beslissing tot vervanging neer op drie controles: welk PEECON-model, welke spline aan de trekkerzijde en welk koppelingskoppel de mengversnellingsbak kan nemen. Op deze pagina staan deze drie artikelen tegenover de vier mixermodellen in deze serie, samen met de CV main onderdeelnummers van as en koppeling, zodat u de specificatie kunt bevestigen voordat u een offerte aanvraagt.

Prijzen & MOQPer citaat
DoorlooptijdPer bestelling
MaatwerkOp tekening gebaseerd
DocumentenOp aanvraag

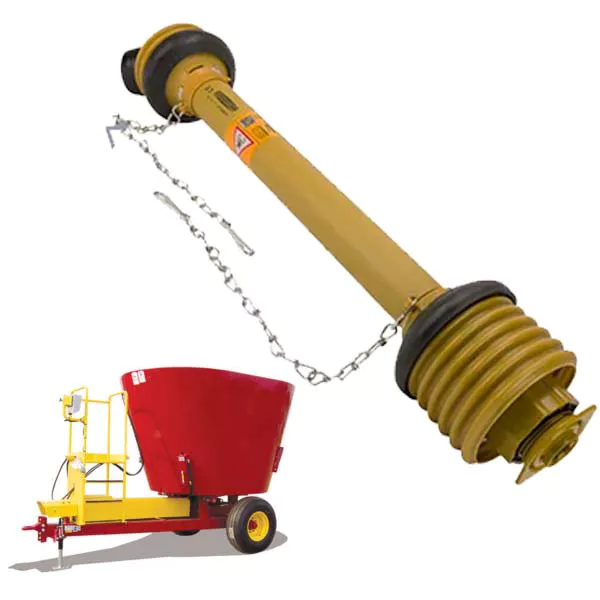

PTO shaft for PEECON vertical feed mixer — complete assembly with CAT6 constant velocity joint
PEECON verticale voermixer aftakas - CAT6 constante snelheidskoppeling en 2500-serie koppelingseinde.

Belangrijkste specificaties

  • HoofdasCAT6 constante snelheid
  • Trekker spiebaan1.375-6 · 1.375-21 · 1.750-20
  • Mixer-ingangTypisch 1.750-6
  • Askoppel3.800 N·m nominaal / 4.200 N·m piek
  • Koppeling koppel2.500 – 3.500 N·m
  • Breekboutjuk2.920 N·m
  • Mixer-modellen865 · 1100 · 1300 · 1500
  • TrekkerkrachtMinimaal 95 – 200 pk
  • MaatwerkLengte, juk, spline, schild

Modelmatrix — Welke PEECON-mixer heeft welke aftakas nodig

PEECON865
  • Capaciteit865 CFT
  • Vijzels2
  • Min. stroom95 pk
  • AandrijflijnCAT6 CV
  • SplijnPer trekker
PEECON1100
  • Capaciteit1100 CFT
  • Vijzels2
  • Min. stroom135 pk
  • AandrijflijnCAT6 CV
  • SplijnPer trekker
PEECON1300
  • Capaciteit1300 CFT
  • Vijzels3
  • Min. stroom180 pk
  • AandrijflijnCAT6 CV
  • SplijnPer trekker
PEECON1500
  • Capaciteit1500 CFT
  • Vijzels3
  • Min. stroom200 pk
  • AandrijflijnCAT6 CV
  • SplijnPer trekker

De meeste tractoren in dit vermogensbereik gebruiken een aftakasstomp van 1.750-20 en de meeste PEECON-mengers in dit bereik gebruiken een invoer van 1.750-6 schacht. Beide zijden zijn onafhankelijk op elkaar afgestemd: de mixerzijde wordt bevestigd door de mixer, de tractorzijde wordt bevestigd door de trekker. Bevestig beide voordat u bestelt.

CAT6 hoofdas met constante snelheid - onderdeelnummers van assemblage en halve as

Volledige CV-montage en halve-asreferentie voor de CAT6-hoofdas
Uitgangsas van de tractor Compleet CV-onderdeelnummer CV 1/2 As Onderdeelnummer Werktuighelft (2500) onderdeelnummer
540 tpm, 1,375" x 6 spiebanen 392206 392206-HALF 2500-IMPLEMENT-HALF
1000 tpm, 1,375" x 21 spiebanen 392221 392221-HALF 2500-IMPLEMENT-HALF
1000 tpm, 1,750" x 20 spiebanen 392220 392220-HALF 2500-IMPLEMENT-HALF

De complete CV-montage wordt geleverd met een voorgesmeerde verbinding. Als u slechts één helft hoeft te vervangen, de halve as onderdeelnummer is degene die u bestelt. De werktuighelft wordt gedeeld door alle drie de varianten aan de trekkerzijde.

Selectie van koppeling en juk — koppelwaarden en onderdeelnummers

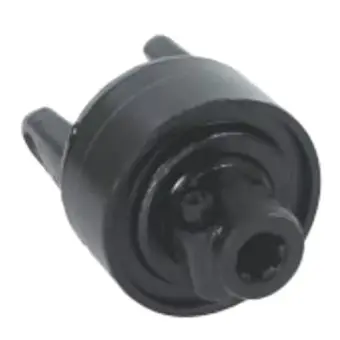

2500 series automatic cutout clutch for PEECON vertical feed mixer PTO shaft
Automatische uitschakelkoppeling uit de 2500-serie - K64- en K64/24-carrosserieën.
Automatische uitschakelkoppelingen uit de 2500-serie
Onderdeelnummer Model Diameter Splijns Koppel
134467 K64/24 1.750 20 3.500 N·m
LAF20250MDAL67 K64 1.750 20 2.500 N·m
135416 K64/24 1.375 6 2.700 N·m
135362 K64/24 1.750 6 2.700 N·m
135986 K64/24 1.750 20 2.700 N·m

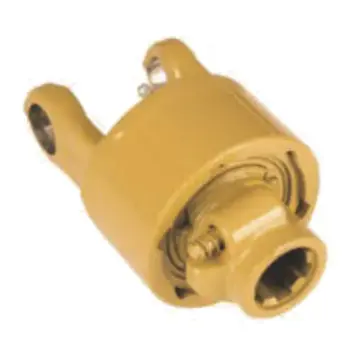

2500 series shear bolt yoke for PEECON vertical feed mixer PTO shaft
Breekboutjukken uit de 2500-serie — KB61-, KB61/2- en BTL-lichamen.
2500-serie breekboutjukken
Onderdeelnummer Model Diameter Splijns Koppel
BTL67214810A KB61 1.375 21 —
BTL67385610A KB61 1.375 6 2.920 N·m
355272 KB61/2 1.375 6 2.920 N·m
4250104 KB61/2 1.375 6 2.920 N·m
BTL67205610A BTL 1.750 20 2.920 N·m
4250105 KB61/2 1.750 20 2.920 N·m
BTL67345610A KB61 1.750 6 2.920 N·m
338427 KB61/2 1.750 6 2.920 N·m
392340 KB61/2 1.9375 RD 0,50 sleutel —

De twee koppelingsfamilies zijn tijdens gebruik niet uitwisselbaar. Automatische uitschakelkoppelingen schakelen opnieuw in na slip, dus ze zijn geschikt voor mixers die tijdens het opstarten af en toe te maken krijgen met overbelasting. Breekboutjukken offeren de bout op bij overbelasting en moeten opnieuw worden vastgeschroefd voordat de mixer weer werkt, dus ze zijn geschikt voor mixers waarbij een kapotte bout gemakkelijker te vervangen is dan een oververhit koppelingspakket. De volledige referentie voor het bredere assortiment vindt u op de paginaAftakas voor voermengwagenspagina.

Specificatiedetail — As, verbinding en schild

Schacht en verbinding

Hoofdas
CAT6 constante snelheid
Materiaal van de schacht
Gehard gelegeerd staal, geslepen
Schachtdiameter
φ62 mm
Gezamenlijke hoek
±45°
Handelswijze
Vier-bolvormige rol
Nominaal koppel
3.800 N·m
Piekkoppel
4.200 N·m
Snelheidsbereik
540 – 1000 tpm

Afdichting en bescherming

Afdichtingsmateriaal
Gehydrogeneerd nitrilrubber
Afdichtingstemperatuur. bereik
−45 °C tot 130 °C
Stofkap
Drielips met spiraalvormige spaangroef
Schild
Volledige dekking, snelle aansluiting
Trekkerkracht
80 – 220 pk
Compatibiliteit van mixers
PEECON, KUHN (20 m³ en groter)
Maatwerk
Lengte, juk, spline, schild
Documentatie
Op aanvraag geleverd

De bovenstaande specificaties weerspiegelen de huidige productieopbouw. Voor niet-standaard aslengte of jukmaat is de tekening regeert. Het ruimere assortiment voor andere merken voermengwagens, oaSupreme voermengwagens, is vermeld op de categoriepagina, en de bijpassendeversnellingsbak voermengwagenstaat op een aparte pagina.

Hoe de bestelling wordt bevestigd

Model en spline verzenden

Geef het PEECON-mixermodel (865 / 1100 / 1300 / 1500) en de maat van de aftakas van de tractor op.

Bevestig de aandrijflijn

We retourneren de bijpassende combinatie van CV-montage, koppelingsfamilie en onderdeelnummer.

Tekening en offerte

Voor aangepaste lengtes of jukken wordt vóór de productie een tekening verstrekt. De offerte vermeldt MOQ en doorlooptijd voor de bevestigde configuratie.

Productie en verzending

Standaardschachten bewegen volgens het bevestigde schema; aangepaste assen bewegen nadat de tekening is goedgekeurd.

MOQ en levertijd worden per bestelling vermeld, omdat deze afhankelijk zijn van het model, de splinecombinatie en of de as is standaard of op tekening gemaakt. Niets op deze pagina verplicht zich tot een vast bedrag dat niet zou gelden voor een verschillende configuratie. DeAssortiment aftakaspagina vermeldt de andere landbouwcategorieën.

Veelgestelde vragen

Welke PEECON mengermodellen dekt deze aftakas af?

De 865, 1100, 1300 en 1500. Het minimale trekkervermogen voor elk is respectievelijk 95 pk, 135 pk, 180 pk en 200 pk, zoals vermeld in de modelmatrix hierboven. Alle vier hebben een CAT6 hoofdas met constante snelheid.

Welke spline wordt gebruikt aan de trekkerzijde en aan de mixerzijde?

De meeste tractoren in deze serie gebruiken een spiebaan van 1.750-20, en de meeste mixers gebruiken een ingaande as van 1.750-6. De 1.375-6 (540 tpm) en 1.375-21 (1000 tpm) opties aan de trekkerzijde zijn ook leverbaar. De tractorzijde en de mixerzijde zijn onafhankelijk van elkaar op elkaar afgestemd – bevestig beide voordat u bestelt.

Wat is het koppel van de as en de koppeling?

De CAT6-hoofdas heeft een nominaal vermogen van 3.800 N·m continu en 4.200 N·m onmiddellijk piekvermogen. De automatische uitschakelkoppelingen in de 2500-serie variëren van 2.500 N·m tot 3.500 N·m. Breekboutjukken hebben een nominaal vermogen van 2.920 N·m.

Kunt u een afwijkende aslengte of juk leveren?

Ja. Aslengte, jukgrootte, spiebaancombinatie en schildconfiguratie kunnen op tekening worden gemaakt. Stuur de afmetingen van de bestaande schacht, of een schets met de gemarkeerde verbindingscentra, en wij bevestigen de haalbaarheid.

Wat zijn de MOQ en doorlooptijd?

MOQ en doorlooptijd worden per bestelling bevestigd. Ze zijn afhankelijk van het model, de spiebaancombinatie en of de as standaard is of op tekening wordt gemaakt. Stuur uw mixermodel en tractor-PTO-spline en wij zullen een offerte uitbrengen met de MOQ en doorlooptijd voor die configuratie.

Vraag een offerte aan voor uw PEECON Menger

Stuur uw PEECON mixermodel (865 / 1100 / 1300 / 1500) en de maat van de tractoraftakas (1.375-6, 1.375-21 of 1.750-20). We bevestigen de aandrijflijncombinatie en het onderdeelnummer en brengen een offerte uit met MOQ en doorlooptijd voor die configuratie. Aangepaste lengtes en jukken worden vermeld op tekening.
