Vervanging van GICLZ trommelvormige tandwielkoppeling

De GICLZ-trommeltandwielkoppeling van Raydafon is speciaal gebouwd voor krachtoverdracht met hoog koppel in zware industriële machines, denk aan staalfabrieken, cementfabrieken en mijnbouwapparatuur. Het is het belangrijkste transmissieonderdeel voor zware, meedogenloze werkomgevingen. Wat onderscheidt het? Een trommelvormig tandontwerp, waarbij de tanden zijn gemaakt van hoogwaardig 42CrMo-staal. Dankzij deze constructie kan hij een koppel tot 2000 kN·m aan, past hij in boringdiameters van 50 mm tot 400 mm en kan hij zelfs hoekafwijkingen tot 1,5 graden aan - en dat alles terwijl de speling ultralaag blijft voor een soepele, stabiele krachtstroom.

Bij werkzaamheden met zware machines zorgt deze trommeltandwielkoppeling met hoog koppel voor een aanzienlijke vermindering van de slijtage van de componenten. Het is perfect als trommeltandwielkoppeling die speciaal is gemaakt voor zware machines en een topkeuze voor trommeltandwielkoppelingen die als gegoten zitten bij industriële apparatuur. Dankzij de nauwe productietoleranties van Raydafon houdt deze koppeling stand in ruige industriële omgevingen: minder trillingen die de prestaties van de apparatuur negatief beïnvloeden, en veel minder ritten voor onderhoud (wat ook tijd en geld bespaart).

Hier is nog een overwinning: de GICLZ-trommeltandwielkoppeling is ISO 9001-gecertificeerd. De tandwieltanden worden gesmeerd daar waar ze in elkaar grijpen, en de hele unit is stevig gebouwd, zodat hij langer meegaat, zelfs als er veel stof is of de temperatuur extreem hoog is. Dankzij het compacte gelaste ontwerp is de installatie ook een fluitje van een cent – ​​ideaal voor walserijen, transportsystemen en soortgelijke opstellingen. Geen wonder dat het een opvallende, duurzame trommeltandwielkoppeling is en een favoriet voor op maat gemaakte trommeltandwielkoppelingen die zijn afgestemd op mijnbouwapparatuur.

Raydafon, gevestigd in China, biedt allerlei aangepaste aanpassingen voor bedrijven over de hele wereld. Een specifieke maat nodig? Klaar. Wilt u carboneren (of een andere oppervlaktebehandeling) voor extra duurzaamheid? Geen probleem. En dit alles tegen concurrerende prijzen, zonder dat dit ten koste gaat van de kwaliteit. Voeg deze koppeling toe aan uw opstelling en u krijgt een langere levensduur van de apparatuur en een betere algehele efficiëntie. Voor zware industriële bedrijven die hun transmissiesystemen willen upgraden, is dit een solide, betrouwbare keuze.

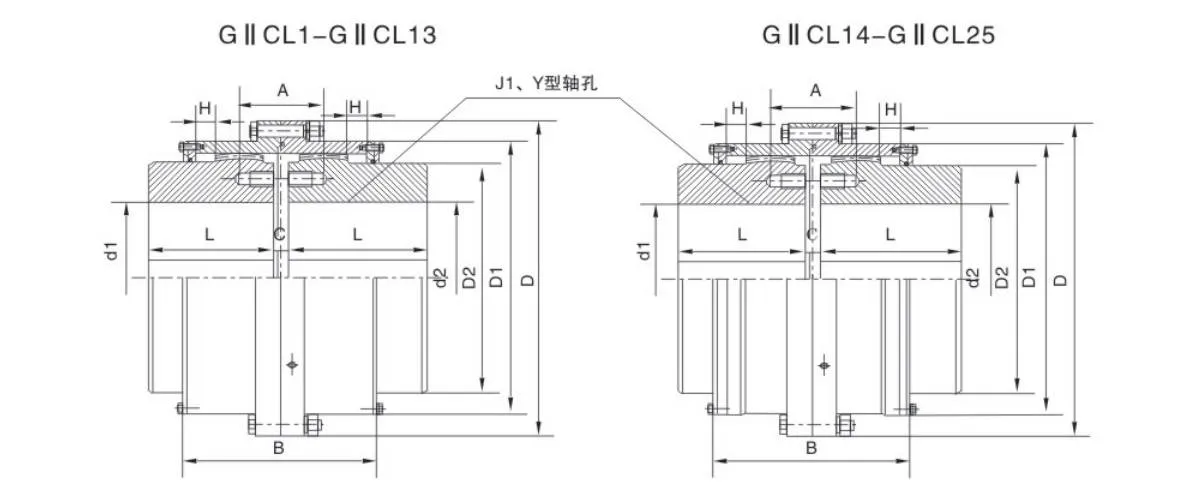

Productspecificatie

(1) De kwaliteit en het traagheidsmoment zijn een berekende benadering.

door De kleinste diameter van de aslengte.

(2) D2≥465mm Afdichtingsringen worden aangenomen door het ronde oppervlak dat is vervilt met rubber.

(3) De asgatmaten gemarkeerd met "*" in de tabel gelden alleen voor halve koppeling dz.

(4) laat oriëntatiecompensatie 1e 30' toe.

(5) Laat radiale compensatie ΔY=0,026 ΔA toe.

Productvoordelen

Als kernproduct in de productlijn mechanische transmissiecomponenten van Raydafon demonstreert de GICLZ trommelvormige tandwielkoppeling consequent uitstekende prestaties in verschillende industriële scenario's die een stabiele krachtoverbrenging vereisen. Deze zeer geliefde flexibele trommelvormige tandwielkoppeling kan niet alleen de efficiëntie van de werking van de apparatuur effectief verbeteren, maar ook nauwkeurig verschillende veelvoorkomende problemen bij het asverbindingsproces oplossen, waardoor het een voorkeurscomponent is voor veel industriële ondernemingen bij de configuratie van transmissiesystemen.

Wat betreft koppeloverbrengingsvermogen presteert de GICLZ trommelvormige tandwielkoppeling uiterst prominent en kan een uitstekende tandwielkoppeling met hoog koppel worden genoemd. Hij kan gemakkelijk verschillende zware lasten aan, met een transmissie-efficiëntie van wel 99,7%. Dankzij deze uitstekende prestaties kan het een onvervangbare rol spelen bij werkomstandigheden met lage snelheid en zware belasting in sectoren als de mijnbouw en de metallurgie, waardoor betrouwbare transmissiegaranties worden geboden voor de stabiele productie van deze industrieën.

Bovendien heeft de GICLZ trommelvormige tandwielkoppeling ook een uitstekend vermogen om zich aan te passen aan verkeerde uitlijning en is het een krachtige tandwielkoppeling met hoge uitlijning. Het kan op efficiënte wijze hoek-, radiale en axiale uitlijnfouten compenseren. Vooral de geoptimaliseerde hoekverplaatsingsprestaties verbeteren effectief de contactconditie van het tandoppervlak. Vergeleken met rechte tandkoppelingen verlengt het de eigen levensduur aanzienlijk, vermindert het de stilstand- en onderhoudstijd van de apparatuur als gevolg van koppelingsslijtage, en verbetert het de bedrijfscontinuïteit van het gehele productiesysteem verder.

Sterke duurzaamheid en lage onderhoudskosten zijn tevens belangrijke voordelen van deze koppeling van Raydafon. Het is gemaakt van zeer sterke en duurzame materialen, met weinig geluid en weinig trillingen tijdens gebruik. Het vermindert niet alleen de eigen slijtage, maar vermindert ook het verlies van aangesloten apparatuur. Het is een betrouwbare flexibele tandwielkoppeling voor industrieel gebruik, geschikt voor zware omstandigheden zoals de chemische industrie en hernieuwbare energie. Op deze gebieden waar extreem hoge eisen worden gesteld aan de prestaties van apparatuur, zorgt het voor stabiele prestaties en helpt het bedrijven de exploitatie- en onderhoudskosten van apparatuur te verlagen.

Bovendien is bij het ontwerp van de GICLZ trommelvormige tandwielkoppeling ook volop rekening gehouden met installatiegemak en kostenbeheersing op lange termijn. De compacte structuur, gecombineerd met een sterk draagvermogen, zorgt voor efficiënte bedrijfsprestaties als industriële tandwielkoppeling, die de langdurige continue werking van apparatuur kan ondersteunen zonder frequente onderhoudsinterventies. Dit ontwerpconcept komt in hoge mate overeen met Raydafon's toewijding aan het leveren van hoogwaardige en uitwisselbare componenten voor de wereldmarkt, waardoor meer kosteneffectieve transmissieoplossingen worden geboden aan industriële ondernemingen over de hele wereld.

Productkenmerken

De door Raydafon geproduceerde GICLZ-trommelvormige tandwielkoppeling voldoet strikt aan de JB/ZQ-normen voor basisparameters en afmetingen, en voldoet volledig aan de eisen van JB/ZQ4382-86 Technische specificaties voor tandwielkoppelingen. Het is een zeer populaire flexibele trommelvormige tandwielkoppelingsoplossing op het gebied van industriële transmissie. Deze koppeling is speciaal ontworpen voor het verbinden van horizontale coaxiale transmissie-assen en kan zich flexibel aanpassen aan hoekafwijkingen en radiale verplaatsingen van de assen in werkelijke werkomstandigheden. Het maakt ook een beperkte axiale vrije beweging van de as mogelijk, waardoor gemakkelijk kan worden omgegaan met thermische uitzetting en samentrekking van de as veroorzaakt door temperatuurveranderingen tijdens bedrijf, waardoor een betrouwbare garantie wordt geboden voor de stabiele transmissie van apparatuur.

Het meest opvallende ontwerpkenmerk van de GICLZ trommelvormige tandwielkoppeling ligt in de trommelvormige externe tandwielhulsstructuur. Dankzij dit ontwerp kunnen de interne en externe tanden van de koppeling een optimale in elkaar grijpende toestand bereiken, waardoor de transmissiestabiliteit aanzienlijk wordt verbeterd. De koppeling is gemaakt van hoogwaardig staal met middelharde tandoppervlakken. Vertrouwend op het solide materiaal en de redelijke structuur, wordt het een krachtige trommelvormige tandwielkoppeling met hoog koppel, met een uitstekend draagvermogen en die gemakkelijk kan omgaan met zware transmissiebehoeften in industriële scenario's. Om de prestaties nog verder te verbeteren, kunnen de tandoppervlakken een hardingsbehandeling ondergaan om een ​​hardheidsnorm van HRC ≥ 56 te bereiken. Na het harden wordt het draagvermogen van de koppeling aanzienlijk verbeterd, terwijl het lichtgewichtkarakter en de lage rotatietraagheid behouden blijven, zonder extra belasting op de as te leggen.

Ook qua betrouwbaarheid presteert de GICLZ trommelvormige tandwielkoppeling uitstekend. Het is uitgerust met geavanceerde smeerstructuren en afdichtingscomponenten. Een goede smering kan de slijtage van het tandoppervlak verminderen, terwijl een hoogwaardige afdichting smeerolielekkage en het binnendringen van onzuiverheden effectief kan voorkomen. Dit verlengt niet alleen de levensduur van de koppeling, maar vereenvoudigt ook het dagelijks onderhoud. Als trommelvormige tandwielkoppeling met hoge uitlijningscompensatie zorgt het symmetrische structurele ontwerp ervoor dat de componenten uitstekend uitwisselbaar zijn, waardoor het onderhoud en de vervanging van onderdelen efficiënter en gemakkelijker wordt. Wanneer de operationele lineaire snelheid van de koppeling 36 m/s overschrijdt, zorgt een nauwkeurige dynamische balanceringsbehandeling voor een stabiele werking van de apparatuur, waarbij wordt voorkomen dat trillingen veroorzaakt door hoge snelheid de transmissienauwkeurigheid beïnvloeden.

Om aan de aansluitvereisten van verschillende apparatuur te voldoen, biedt de GICLZ trommelvormige tandwielkoppeling een verscheidenheid aan asgatconfiguratieschema's, die meerdere asgatcombinaties omvatten, zoals Type Y, Type Z1 en Type J1. Ongeacht het soort asverbindingsscenario, er is altijd een geschikte installatiemethode te vinden. Raydafon beschikt over een uitgebreide layout op het gebied van tandwielkoppelingen. Naast het GICLZ-type heeft het ook meerdere productseries, waaronder GICL, GⅡCL, GⅡCLZ en NGCL. Met zijn productmatrix voor volledige series is Raydafon een betrouwbare leverancier van flexibele tandwielkoppelingen op industrieel gebied geworden, en zijn producten worden veel gebruikt in transmissiesystemen van verschillende industrieën, zoals de metallurgie, mijnbouw, chemische technologie en elektriciteit.

Wat de vergelijking van het draagvermogen betreft, vertoont de GICLZ-trommelvormige tandwielkoppeling aanzienlijke voordelen. Onder de omstandigheden van dezelfde buitendiameter van de binnenhuls en maximale buitendiameter van de koppeling is het draagvermogen 15%-20% hoger dan dat van rechte tandkoppelingen, waardoor het een groter koppel kan overbrengen in een compactere installatieruimte. Wat betreft de compensatie van uitlijningsfouten is deze trommelvormige tandwielkoppeling zelfs nog uitmuntender. Wanneer de radiale verplaatsing nul is, kan de hoekverplaatsingscompensatie 1°30′ bereiken, wat een verbetering van 50% is vergeleken met rechte tandkoppelingen. Het kan stabiel werken, zelfs in werkomstandigheden waarbij de nauwkeurigheid van de uitlijning van de as niet ideaal is. Bovendien kan de trommelvormige tandstructuur onder dezelfde module, het aantal tanden en de tandbreedte een grotere hoekverplaatsingscompensatie bereiken, met een aanpassingsvermogen dat veel groter is dan dat van rechte tandkoppelingen.

Het trommelvormige tandoppervlakontwerp van de GICLZ trommelvormige tandwielkoppeling kan ook de contacttoestand van de interne en externe tanden optimaliseren. Wanneer er een hoekverplaatsing in de as plaatsvindt, wordt randextrusie op de tandoppervlakken effectief vermeden, wordt de spanningsconcentratie verminderd en tegelijkertijd de slijtvastheid en wrijvingsweerstand van de tandoppervlakken verbeterd, het geluid tijdens de transmissie verminderd, het onderhoudsinterval van de apparatuur verlengd, de uitvaltijd voor onderhoud verminderd en de productie-efficiëntie verbeterd. Bovendien hebben de twee uiteinden van de externe tandwielhuls van de koppeling een klokvormige vorm. Dit gedetailleerde ontwerp maakt de installatie en demontage van de koppeling gemakkelijker, waardoor manuren worden bespaard tijdens de montage en het onderhoud van de apparatuur.

Met een transmissie-efficiëntie van wel 99,7% is de GICLZ trommelvormige tandwielkoppeling wereldwijd een voorkeursalternatief voor rechte tandkoppelingen geworden. Raydafon beschikt over een compleet productiesysteem dat ervoor kan zorgen dat elke GICLZ-koppeling volledige specificaties heeft en aan de normen voldoet, waardoor gebruikers stabiele en betrouwbare producten krijgen. Als efficiënte industriële trommelvormige tandwielkoppeling bezit ze zowel stijfheid als flexibiliteit, maar mist ze elasticiteit. Daarom is het niet geschikt voor werkomstandigheden die trillingsdemping en buffering vereisen, en kan het ook niet worden gebruikt in mechanische apparatuur die strenge eisen stelt aan de nauwkeurigheid van de asuitlijning. Gebruikers kunnen redelijke selecties maken op basis van de werkelijke behoeften aan arbeidsomstandigheden.
