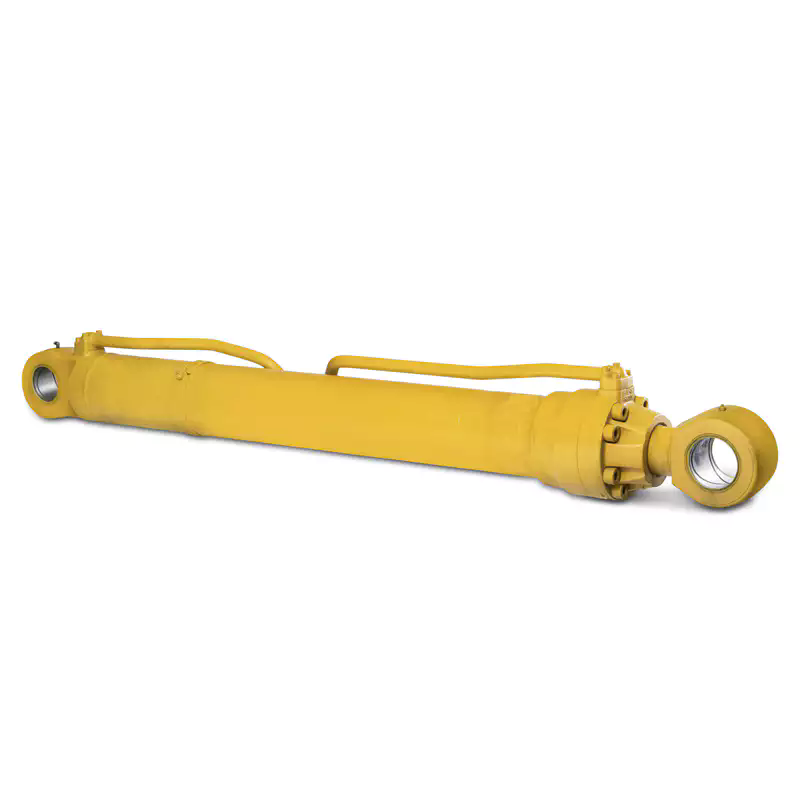

Waarom is de slaglengte van cruciaal belang bij het kiezen van een hydraulische cilinder?

Bij het selecteren van een hydraulische cilinder voor elke zware toepassing – of het nu gaat om bouwmachines, landbouwmachines of industriële automatisering – steekt één parameter boven de rest uit als het gaat om de prestaties, veiligheid en levensduur:slaglengte. De slaglengte bepaalt niet alleen hoe ver de cilinder kan uitschuiven of intrekken, maar beïnvloedt ook de montageconfiguratie, de weerstand tegen knikken van de stang, de levensduur van de afdichting en de algehele stabiliteit van het systeem. Het kiezen van de verkeerde slaglengte kan leiden tot catastrofaal mechanisch falen, kostbare stilstand of inefficiënte werking. In deze uitgebreide gids maken we gebruik van twintig jaar ervaring in de sector om uit te leggen waarom de slaglengte de hoeksteen is bij de selectie van hydraulische cilinders en hoe u een weloverwogen beslissing kunt nemen die is afgestemd op uw exacte behoeften.

Als leider op het gebied van vloeistofkrachtoplossingen,Raydafon Technology Group Co., Limitedheeft duizenden maatwerk ontworpen en geleverdHydraulische cilindereenheden over de hele wereld. Onze fabriek volgt strikte ISO-normen, waardoor de slag van elke cilinder wordt geoptimaliseerd voor reële omstandigheden. Of u nu een bestaande eenheid vervangt of een nieuw systeem ontwerpt, als u de kritische aard van de slaglengte begrijpt, bespaart u prestatieknelpunten en onverwachte reparatiekosten. Laten we diep ingaan op de mechanismen, parameters en praktische overwegingen die de slaglengte een doorslaggevende factor maken.

Wat definieert de slaglengte en waarom bepaalt dit de prestaties van de hydraulische cilinder?

De slaglengte is de totale afstand die een zuigerstang aflegt van volledig ingetrokken (gesloten) naar volledig uitgeschoven (open) positie. Hoewel de definitie eenvoudig lijkt, is de impact ervan voelbaar in elk operationeel facet van aHydraulische cilinder. In de twintig jaar dat ik met zware machines en op maat gemaakte bedieningssystemen heb gewerkt, ben ik getuige geweest van talloze scenario's waarin een ogenschijnlijk kleine discrepantie in de slaglengte grote storingen veroorzaakte. BijRaydafon Technology Group Co., Limitedbeschouwt ons technische team de slaglengte als de centrale pijler waarrond de hele cilinder is ontworpen. Hieronder leggen we uit waarom deze parameter niet onderhandelbaar is.

Ten eerste bepaalt de slaglengte rechtstreeks het bruikbare bewegingsbereik. Als de slag te kort is, kan de apparatuur de vereiste posities niet bereiken; als het te lang duurt, leidt dit tot te veel reizen, mogelijke interne botsingen en een verhoogd risico op het knikken van de hengel onder druk. Bovendien beïnvloedt de slaglengte de dynamiek van de afdichting. Langere slagen vereisen een nauwkeurigere uitlijning om ongelijkmatige slijtage van zuigerafdichtingen en stanglagers te voorkomen. Onze fabriek heeft gedocumenteerd dat cilinders met geoptimaliseerde slag-tot-boring-verhoudingen een 40% langere levensduur van de afdichtingen vertonen vergeleken met kant-en-klare, niet-overeenkomende eenheden.

Kritieke factoren die verband houden met de slaglengte

• Staafknikdrempel:Hoe langer de slag, hoe groter de kans op falen van het laden van de kolom. Ingenieurs moeten de kritische belasting van Euler berekenen op basis van slaglengte, staafdiameter en montagestijl.
• Verbindingsintegriteit:Verlengde slagen vergroten het contactpad tussen de stang en afdichtingen. Onze fabriek maakt gebruik van geavanceerde polyurethaanafdichtingen die langere slagen mogelijk maken en tegelijkertijd geen lekkage onder hoge cycli behouden.
• Geleidings- en lagerlengte:Langere slagen vereisen langere lageroppervlakken om te voorkomen dat zijdelingse krachten de cilinder beschadigen.Raydafon Technology Group Co., Limitedbevat zware lagerkappen om slagen tot 3000 mm aan te kunnen zonder doorbuiging.
• Beperkingen van de montageruimte:De slaglengte bepaalt de ingetrokken en uitgeschoven lengtes. Veel klanten zien over het hoofd dat de ingetrokken lengte binnen de machineframes moet passen. Ons ontwerpteam voert altijd 3D-interferentiecontroles uit.

Vanuit prestatieperspectief zorgt de juiste slaglengte ervoor dat de hydraulische cilinder binnen het beoogde drukbereik werkt. Een te grote slag kan extra hydraulisch vloeistofvolume introduceren, waardoor de reactietijd van het systeem wordt verkort. Omgekeerd zorgt een te kleine slag voor mechanische beperkingen. Bij hoogcyclische toepassingen zoals afkantpersen of materiaaloverslag heeft de slaglengte zelfs invloed op de energie-efficiëntie. Een slag die 50 mm langer is dan vereist, kan de cyclustijd bijvoorbeeld met 15% verlengen, wat een directe invloed heeft op de productiviteit. Daarom, voordat we een cilinder specificeren, gaan we naarRaydafon Technology Group Co., Limitedbreng altijd het volledige kinematische profiel van de machine in kaart, zodat deze precies overeenkomt met de slaglengte.

Hoe beïnvloedt de slaglengte de montagestabiliteit en knikweerstand?

Montagestabiliteit is vaak het meest onderschatte gevolg van een misrekening van de slaglengte. De montagestijl van een hydraulische cilinder – of het nu gaat om een ​​gaffel, tap, flens of nok – werkt samen met de verlengde slaglengte om momenten en zijdelingse belastingen te creëren. In het testlaboratorium van onze fabriek hebben we cilinders met identieke boring maar verschillende slagen vergeleken onder zijbelasting. De resultaten laten consequent zien dat naarmate de slaglengte groter wordt dan de aanbevolen verhouding (slag-boringverhouding > 8:1 voor standaard trekstangcilinders), de cilinder kwetsbaar wordt voor knikken en falen van de montage. Laten we deze relatie in detail onderzoeken.

Wanneer een cilinder uitschuift, wordt de lengte van de niet-ondersteunde staaf groter, waardoor deze zich onder drukkracht als een kolom gedraagt. Als de slaglengte te groot is in verhouding tot de staafdiameter, kunnen zelfs gematigde belastingen permanente buiging of catastrofale breuk veroorzaken. Dit is waaromRaydafon Technology Group Co., Limitedraadt altijd aan om de kritische knikbelasting te berekenen met behulp van brancheformules. Voor mobiele toepassingen zoals dumptrucks of graafmachines, waar schokbelastingen vaak voorkomen, vergroten we vaak de staafdiameter of nemen we stopbuizen op om de niet-ondersteunde lengte effectief te verkleinen zonder de slaglengte te veranderen.

Belangrijke stabiliteitsparameters die worden beïnvloed door de slaglengte

• Kolomsterkte:De Euler-knikformule (Pcr = π²EI / (KL)²) laat zien dat de kritische belasting afneemt met het kwadraat van de slaglengte. Een slagtoename van 20% vermindert de knikweerstand met ongeveer 30%.
• Montage spanningsconcentratie:Lange slagen versterken de hefboomkrachten op montagebeugels, pennen en bouten. Onze fabriek maakt gebruik van eindige elementenanalyse (FEA) om bevestigingspunten te versterken wanneer de slag groter is dan 1,5 meter.
• Doorbuiging onder belasting:Langere slagen leiden tot een grotere doorbuiging van de stang, waardoor de slijtage van de afdichtingen wordt versneld en een ongelijkmatige uitlijning van de zuiger ontstaat. We pakken dit aan door inductiegeharde verchroomde staven te gebruiken die buigbestendig zijn.
• Leidende nauwkeurigheid:Voor cilinders met lange slag maakt ons productieproces gebruik van extra lange bronzen lagers om de radiale belastingen gelijkmatig te verdelen. Deze ontwerpfilosofie is standaard voor iedereenHydraulische cilindermodellen die wij produceren.

Vanuit praktisch oogpunt heeft ons team talloze cilinders van concurrenten vervangen die het begaven als gevolg van knikken bij een slaglengte van slechts 800 mm, maar door ondermaatse stangen. In één project voor een afvalpers hebben we een cilinder ontworpen met een slaglengte van 1800 mm, met behulp van een staafdiameter van 100 mm en een speciale stopbuis om de niet-ondersteunde lengte te verkleinen. Het resultaat was een verlenging van de levensduur met 300% vergeleken met eerdere units. Dit toont aan dat de slaglengte niet alleen een dimensionale specificatie is, maar een veiligheidskritische technische beslissing. Voor elke zware installatie is overleg met specialisten zoalsRaydafon Technology Group Co., Limitedzorgt ervoor dat uw hydraulische cilinder zowel statische als dynamische belastingen over het gehele slagbereik weerstaat.

Waarom het aanpassen van de slaglengte de algehele systeemefficiëntie verbetert?

Hoewel standaard slaglengtes overal verkrijgbaar zijn, levert het aanpassen van de slag aan uw exacte toepassing aanzienlijke efficiëntiewinst op. In mijn decennia van advies voor de mijnbouw-, bouw- en landbouwsector heb ik gezien dat one-size-fits-all cilinders vaak de snelheid, het energieverbruik en de structurele integratie in gevaar brengen. BijRaydafon Technology Group Co., Limitedpleiten wij voor optimalisatie van de slaglengte, omdat de kinematica van de actuator hierdoor rechtstreeks wordt afgestemd op de werkcyclus van de machine. Hier ziet u hoe precisieaanpassing de systeemefficiëntie verhoogt.

Ten eerste elimineert de aangepaste slaglengte een dode beweging. Standaardcilinders hebben misschien een extra slag die nooit wordt gebruikt, maar toch heeft de cilinder voor elke cyclus nog steeds het volledige volume hydraulische vloeistof nodig. Deze verspilde capaciteit verhoogt de pompbelasting en het energieverlies. Door exact de benodigde slaglengte te specificeren, reduceert onze fabriek het interne vloeistofvolume, waardoor snellere responstijden en lagere bedrijfstemperaturen mogelijk zijn. In een recent geval voor een geautomatiseerde perslijn hebben we de slaglengte met 70 mm ingekort vergeleken met de kant-en-klare optie, wat resulteerde in een 12% snellere cyclustijd en 8% minder hydrauliekolieverbruik.

Efficiëntievoordelen van slagaanpassing

• Verminderde drukval:Een kortere slaglengte betekent een korter vloeistofpad in de cilinder, waardoor het drukverlies wordt verminderd en de reactiesnelheid van de actuator wordt verbeterd.
• Compact machineontwerp:Met de exacte slaglengte kunnen machineframes worden verkleind, waardoor de materiaalkosten en het totale gewicht worden verlaagd. Onze fabriek werkt samen met OEM's om cilinders naadloos te integreren.
• Lagere onderhoudskosten:Een juiste slaglengte minimaliseert zijdelingse belasting en afdichtingsspanning, waardoor ongeplande stilstand wordt verminderd. Uit onze eigen gegevens blijkt dat op maat gemaakte cilinders een 30% lagere onderhoudsfrequentie hebben.
• Geoptimaliseerde dempingsprestaties:Als de slaglengte precies bekend is, kunnen we interne kussens ontwerpen die de zuiger soepel vertragen, waardoor schokken en geluid aan het einde van de slag worden verminderd.

Bovendien stelt de aangepaste slaglengte ons in staat geavanceerde functies te integreren, zoals geïntegreerde positiesensoren of vergrendelingsmechanismen zonder uitstekende componenten. Bij hoogwerkers zorgt de precisie van de slaglengte er bijvoorbeeld voor dat het platform de exacte werkhoogte bereikt zonder overmatig uit te strekken. Onze fabriek maakt gebruik van CNC-bewerkingen om slagtoleranties van ±0,5 mm te bereiken, waardoor herhaalbaarheid in positioneringskritieke toepassingen wordt gegarandeerd. Uiteindelijk wordt maatwerk generiekHydraulische cilindertot een op prestaties afgestemd onderdeel dat de efficiëntie van het gehele hydraulische systeem verbetert. Wanneer u samenwerkt metRaydafon Technology Group Co., Limitedkrijgt u optimalisatie van de slaglengte, ondersteund door rigoureuze technische berekeningen en validatie in de echte wereld.

Belangrijke hydraulische cilinderparameters: boring, staafdiameter en slagcorrelatie

Het begrijpen van de relatie tussen slaglengte en andere kritische parameters zorgt voor een uitgebalanceerd ontwerp. Hieronder vindt u een gedetailleerde tabel die laat zien hoeRaydafon Technology Group Co., Limitedstandaardiseert zijnHydraulische cilinderbereik, ter illustratie van de aanbevolen slaglimieten op basis van boring- en staafdiameters voor optimale prestaties en veiligheid. De gegevens zijn afgeleid van de technische richtlijnen van onze fabriek en strenge praktijktests.

Onze fabriek benadrukt dat deze waarden uitgangspunten zijn; voor slagen die deze limieten overschrijden, nemen we extra ontwerpkenmerken op, zoals grotere staafdiameters, versterkte lagers of telescopische configuraties. Bovendien beïnvloedt de montagerichting (horizontaal versus verticaal) de toegestane slaglengte, omdat verticale cilinders minder risico op knikken lopen, maar zorgvuldige aandacht vereisen voor het vallen van de zuiger. ElkHydraulische cilindervanRaydafon Technology Group Co., Limitedgaat vergezeld van een gedetailleerd specificatieblad waarin de slaglengte wordt gecorreleerd met het berekende maximale draagvermogen. We bieden ook eindige-elementenanalyserapporten voor kritische toepassingen om absolute betrouwbaarheid te garanderen.

Andere parameters zijn afhankelijk van de slaglengte

• Cilinder montagetype:Tapbevestigingen maken langere slagen mogelijk in vergelijking met flensbevestigingen vanwege een betere verdeling van de belasting.
• Bedrijfsdruk:Hogere druk (tot 350 bar) vereist kortere slagen of grotere staafdiameters om knikken te voorkomen.
• Verbindingsmateriaal:Voor slagen langer dan 1200 mm gebruiken we gespecialiseerde PTFE-afdichtingen om lage wrijving te behouden en extrusie te voorkomen.
• Temperatuurbereik:Extreme temperaturen kunnen de uitzetting van de staaf beïnvloeden; langere slagen vereisen compensatie voor thermische groei.

Door naar de tabel en deze onderling afhankelijke parameters te verwijzen, kunnen ingenieurs vol vertrouwen een cilinder selecteren of op maat bestellen die de slaglengte in balans houdt met de boringgrootte en de staafsterkte.Raydafon Technology Group Co., Limitedbeschikt over een uitgebreide voorraad componenten, waardoor we zonder lange doorlooptijden cilinders met op maat gemaakte slaglengtes kunnen bouwen. Deze flexibiliteit zorgt ervoor dat u een nauwkeurig ontworpen oplossing krijgt die zowel de prestaties als de kosteneffectiviteit maximaliseert.

Samenvatting en definitieve aanbevelingen

Slaglengte is veel meer dan een simpele reisafmeting; het is de hoeksteen van de functionaliteit, veiligheid en efficiëntie van hydraulische cilinders. In deze handleiding hebben we onderzocht hoe de slaglengte de knikweerstand, montagestabiliteit, levensduur van afdichtingen, systeemrespons en het algehele machineontwerp beïnvloedt. Het selecteren van de juiste slaglengte – hetzij door middel van een zorgvuldige kant-en-klare selectie of door maatwerktechniek – vertaalt zich direct in minder stilstand, lagere totale eigendomskosten en verbeterde operationele veiligheid. BijRaydafon Technology Group Co., LimitedDe aanpak van onze fabriek integreert geavanceerde simulatietools, materiaalwetenschap en tientallen jaren praktijkervaring om hydraulische cilinders te leveren die uitblinken in de meest veeleisende omgevingen.

Voor elk nieuw project of retrofit raden we aan om te beginnen met een uitgebreide analyse van de kinematische vereisten, belastingsprofielen en montagebeperkingen van de toepassing. Ons engineeringteam staat klaar om u te helpen bij het definiëren van de ideale slaglengte en gerelateerde parameters. Laat de slaglengte niet een bijzaak zijn: ga samenwerken met een fabrikant die deze als een kritische ontwerpvariabele beschouwt. ContactRaydafon Technology Group Co., Limitedom vandaag nog uw vereisten voor hydraulische cilinders te bespreken en een offerte op maat aan te vragen. Onze door de fabriek ondersteunde garantie en ons wereldwijde ondersteuningsnetwerk zorgen ervoor dat uw apparatuur cyclus na cyclus optimaal presteert.

FAQ: Veelgestelde vragen over de selectie van de slaglengte
