Hydraulische giekcilinder voor minigraafmachine
  • Hydraulische giekcilinder voor minigraafmachineHydraulische giekcilinder voor minigraafmachine
  • Hydraulische giekcilinder voor minigraafmachineHydraulische giekcilinder voor minigraafmachine

Hydraulische giekcilinder voor minigraafmachine

Raydafon produceert hydraulische giekcilinders voor minigraafmachines in zijn eigen fabriek in Ningbo, China. Standaard boordiameters lopen van 50 mm tot 125 mm met staafdiameters van 25 mm tot 75 mm, slag tot 1000 mm, maximale stuwkracht van 361 kN bij 29,4 MPa en een werktemperatuurbereik van −20 °C tot +70 °C. De loop is gesmeed uit hoogwaardig gelegeerd staal en de boring is nauwkeurig geslepen, waardoor de interne wrijving wordt verminderd en de giek bij lage snelheid nauwkeurig kan worden bediend. Een ingebouwde dubbele afdichtingsstructuur met slijtvast geïmporteerd rubber en een externe wisser beschermt de afdichtingslip tegen stof en vocht, waardoor de levensduur met meer dan 40% wordt verlengd. De buitenkant van de staaf en de loop zijn behandeld tegen corrosie tegen regen, modder en wegspoelen. Boring, stang, slag, montagecentra en poortposities worden volgens tekening geproduceerd voor OEM-montage of vervanging op machines van de klasse 1-8 ton. Stuur binnen 24 uur uw graafmachinemodel of de originele tekening voor een offerte.

Hydraulische giekcilinder voor minigraafmachine — Boring 50–125 mm, slag tot 1000 mm

De giekcilinder is de ram die de giek van een minigraafmachine omhoog en omlaag brengt, en het is de cilinder die de meeste belasting van de hele machine op zich neemt. Raydafon smeedt de loop van hoogwaardig gelegeerd staal, slijpt de boring om interne wrijving te verminderen en sluit deze af met een dubbele afdichting voor stoffige omstandigheden op de locatie. Geleverd als OEM-onderdeel of als vervangende cilinder gemaakt volgens uw originele tekening.

  • 50–125 mmBoring diameter
  • 25–75 mmDiameter staaf
  • ≤ 1000 mmHartinfarct
  • 361 kNMaximale stuwkracht
  • −20 tot +70 °CWerktemperatuur
01 / OVERZICHT

Hydraulische giekcilinder voor minigraafmachine - OEM en vervangingsaanbod

De giekcilinder bevindt zich tussen het machineframe en de giek en is het onderdeel dat de gehele bovenconstructie van de graafmachine optilt. Op een minigraafmachine werkt de giekram met een kortere slag dan een machine van volledige grootte, maar met een hoge bedrijfscyclus, vaak duizenden cycli per dag bij gemeentelijk werk, landschapsarchitectuur en landbouwwerkzaamheden. Die combinatie – korte slag, hoog aantal cycli, stoffige omgeving – is wat de specificatie moet beantwoorden, en niet alleen pure kracht.

Raydafon produceert deze cilinder in de eigen fabriek in Ningbo, China, voor zowel machinebouwers als de aftermarket. Standaard boordiameters lopen van 50 mm tot 125 mm met staafdiameters van 25 mm tot 75 mm, slag tot 1000 mm en maximale stuwkracht van 361 kN, met een werktemperatuurbereik van −20 °C tot +70 °C. Gerelateerde cilinders uit dezelfde fabriek omvatten de brederegraafmachine hydraulische cilinderbereik, dehydraulische bakcilinder voor kleine graafmachinedat ermee werkt op dezelfde machine, en dehydraulische cilindercatalogus voor andere mobiele machines.

02 / SPECIFICATIES

Technische specificaties

  • ProductnaamHydraulische giekcilinder voor minigraafmachine
  • Boring diameter50 mm – 125 mm
  • Diameter staaf25 mm – 75 mm
  • Hartinfarct≤ 1000 mm
  • Maximale stuwkracht361 kN
  • Maximale druk29,4 MPa
  • Werktemperatuur−20 °C tot +70 °C
  • Materiaal vatGesmeed staal van hoge sterkte, nauwkeurig geslepen boring
  • AfdichtingDubbele afdichtingsstructuur met slijtvast geïmporteerd rubber
  • OppervlaktebehandelingAnti-corrosie behandelde buitenkant van staaf en vat
  • MontageNaar machinetekening – pen-, gaffel- of flensopstelling
  • MaatwerkBoring, stang, slag, montagecentra, bakboordpositie, verfkleur

Standaardspecificatieblad voor de giekcilinder van de minigraafmachine.

Parameter Waarde
Boring diameter 50 mm – 125 mm
Diameter staaf 25 mm – 75 mm
Hartinfarct ≤ 1000 mm
Maximale stuwkracht 361 kN
Druk 29,4 MPa
Werktemperatuur −20 °C tot +70 °C

Hoe stuwkracht en boring zich verhouden:de maximale stuwkracht van 361 kN geldt voor de grootste boring in het bereik van 29,4 MPa. Een kleinere boring produceert proportioneel minder kracht bij dezelfde druk: een boring van 50 mm bij 29,4 MPa levert ongeveer 57,7 kN op, een boring van 63 mm ongeveer 91,6 kN en een boring van 80 mm ongeveer 147,8 kN. Specificeer altijd de boring samen met de systeemdruk, omdat de stuwkracht die uw machine nodig heeft bepalend is voor de boring, en niet andersom.

03 / PRODUCTDETAIL

Productdetail

Foto's en referentieaanzichten van de giekcilinder die we produceren voor minigraafmachines.

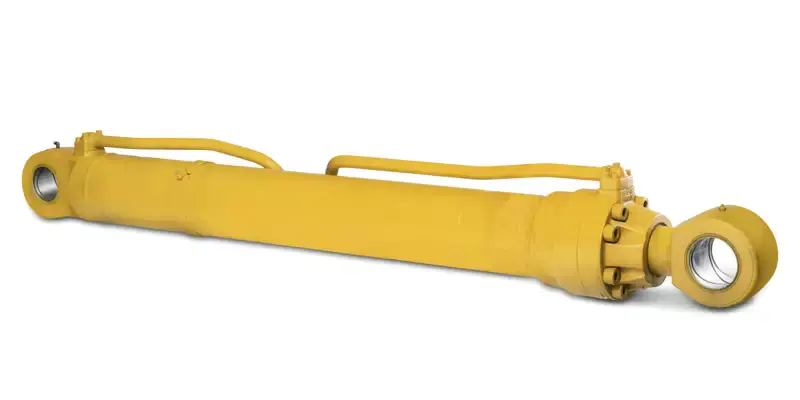

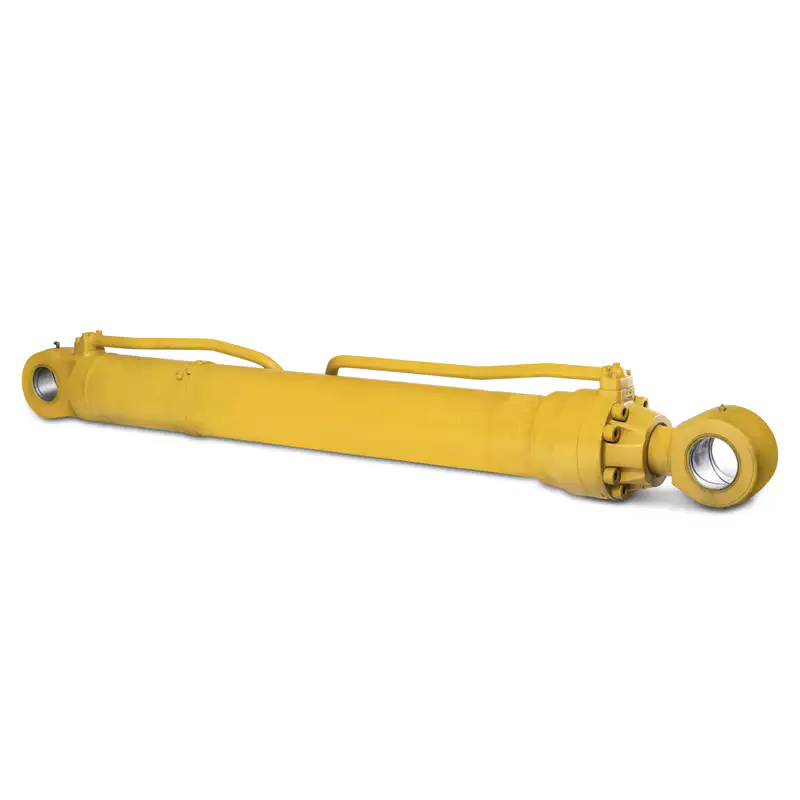

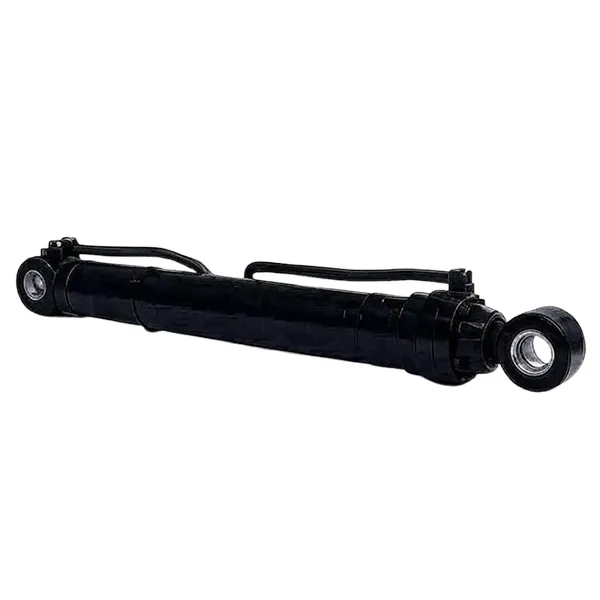

Hydraulic boom cylinder for mini excavator, product view showing barrel, rod and mounting ends
Hydraulische giekcilinder voor minigraafmachine - loop, stang en montage-uiteinden.
Forged alloy steel boom cylinder barrel and precision ground bore for a mini excavator
Gesmeed gelegeerd stalen vat met nauwkeurig geslepen boring.
Hydraulic boom cylinder for mini excavator, dimension and mounting reference view
Afmeting en montagereferentie: bevestig deze met uw machine voordat u bestelt.
Hydraulic boom cylinder for mini excavator, sealing and rod surface detail
Stangoppervlak en dubbele afdichting.
04 / BOUW

Producteigenschappen en constructie

Gesmeed vat en geslepen boring

De loop is gesmeed uit hoogwaardig legeringsmateriaal in plaats van machinaal vervaardigd uit buismateriaal, wat een meer uniforme korrelstructuur en betere weerstand tegen vermoeiing geeft aan de schroefdraad- en gelaste uiteinden. De boring wordt vervolgens nauwkeurig geslepen, zodat de zuigerafdichting tegen een consistente oppervlakteafwerking loopt; die afwerking zorgt ervoor dat de interne wrijvingscoëfficiënt laag blijft – ongeveer 30% lager dan bij een ongeslepen boring in onze vergelijkingstests – en dat is de reden waarom de giek nog steeds nauwkeurig kan worden ingeschoven als de machine in een krappe ruimte werkt waar centimeters er toe doen.

Dubbele afdichting voor stoffige locaties

Elke cilinder maakt gebruik van een ingebouwde dubbele afdichtingsstructuur met slijtvast geïmporteerd rubber. De binnenste afdichting houdt de hydraulische druk vast, terwijl de buitenste wisser stof en vocht weghoudt van de afdichtingslip, wat de opstelling is die van belang is bij werkzaamheden op locatie: een enkele afdichting die vervuild mag raken, veroorzaakt het langzame huilen dat uiteindelijk een lek wordt. Tijdens gebruik verlengt deze constructie de levensduur van de cilinder met meer dan 40% vergeleken met een opstelling met enkele afdichting en vermindert het aantal keren dat de machine stil moet liggen voor onderhoud.

Gemaakt volgens de geometrie van uw machine

Boring, stang, slag, montagecentra en poortposities worden op tekening geproduceerd. Voor een vervangende cilinder is dit het cruciale onderdeel: de montagecentra en pendiameters moeten exact overeenkomen met de giek en het frame van de machine. Stuur dus de originele tekening, het machinemodel of de gemeten afmetingen van de defecte cilinder, zodat we de interface kunnen matchen voordat we een prijsopgave doen. Er zijn binnen het assortiment verschillende slag- en drukconfiguraties beschikbaar voor gemeentelijke, landschaps- en landbouwwerkzaamheden.

05 / COMPATIBILITEIT

Machine-compatibiliteit

Deze giekcilinder wordt geleverd voor minigraafmachines in de klasse van ongeveer 1 tot 8 ton, waarbij boordiameters in het bereik van 50–125 mm standaard zijn. Het wordt zowel als originele uitrusting als als vervanging gemonteerd op machines van onder meer de volgende merken:

  • Kubota
  • Yanmar
  • Takeuchi
  • Bobcat
  • Rups
  • Komatsu
  • Hitachi
  • Volvo
  • JCB
  • Doosan
  • Sani
  • XCMG

Let op:merknamen worden alleen vermeld om de machineklassen aan te geven waarop deze cilinder gewoonlijk wordt gemonteerd. Raydafon is een onafhankelijke fabrikant en is niet gelieerd aan, geautoriseerd door of een originele leverancier van deze merken. Controleer altijd de montagetekening van uw specifieke model voordat u bestelt.

Weet u niet zeker welke boring en slag uw machine nodig heeft? Stuur het graafmachinemodel, de boring en stangdiameter van de bestaande cilinder, de pin-to-pin-lengte en de systeemdruk, en wij bevestigen de configuratie.

06 / TOEPASSINGEN

Toepassingen

Minigraafmachines worden gekocht omdat ze passen op plaatsen waar machines van volledige grootte niet passen, en dat is precies waar de bediening van de giekcilinder het belangrijkst is.

Gemeentelijk wegenonderhoud

Het leggen van pijpleidingen en het repareren van putdeksels in smalle straten, waar de giek in positie moet worden gebracht in plaats van gezwenkt. Nauwkeurige regeling bij lage snelheid vermindert het risico dat ondergrondse leidingen of afgewerkte oppervlakken worden geraakt.

Boomgaardherstel en aanplanting

Oude boomstronken opruimen en nieuwe percelen voorbereiden, waarbij de giek rond staande bomen wordt geheven en neergelaten. Gecontroleerde beweging voorkomt schade aan de fruitbomen die op hun plaats moeten blijven staan.

Bouw- en sloopwerkzaamheden

Het slopen van lage muren en het tillen van lichte bouwmaterialen, waarbij een stabiele vermogensafgifte onder een wisselende belasting de bediening voorspelbaar houdt voor de machinist en veilig voor iedereen die in de buurt werkt.

Waterbescherming voor landbouwgrond

Het graven van afwateringssloten tot een gecontroleerde diepte en breedte, wat alleen herhaalbaar is als de giekcilinder onder belasting zijn positie behoudt in plaats van af te drijven als de bak weerstand ondervindt.

Tuinaanleg en tuinaanleg

Egaliseren, sleuven graven en grond verplaatsen op krappe woonpercelen, waar een compacte machine met nauwkeurige giekbediening zorgt voor een schonere afwerking en minder handmatig opruimen.

Vervanging en reparatie

Directe vervanging van een ingekerfde, verbogen of lekkende giekcilinder op een bestaande machine, geproduceerd volgens de originele tekening of het gemeten monster, zodat de pennen en poorten op één lijn liggen.

07 / WAAROM RAYDAFON

Productvoordelen

  • Fabrieksdirecte leveringDe cilinder wordt gesmeed, machinaal bewerkt, geassembleerd en getest in de eigen fabriek van Raydafon. Er is dus geen handelsmarge tussen u en de productie, en tekeningen en reservezegels blijven beschikbaar gedurende de levensduur van de machine.
  • Lagere interne wrijvingNauwkeurige grondboring en aangepaste speling van de zuigerafdichting verminderen de interne wrijving, wat tot uiting komt in een soepelere regeling bij lage snelheden en minder warmte die wordt gegenereerd in de hydraulische olie tijdens lange diensten.
  • Afdichting gebouwd voor omstandigheden ter plaatseDubbele afdichting met een externe wisser is bedoeld voor stof en vocht in plaats van voor een schone werkplaats, waardoor de levensduur met meer dan 40% wordt verlengd en ongeplande stilstand wordt verminderd.
  • Bereik van slagen en drukkenBoring-, stang-, slag- en drukconfiguratie kunnen worden afgestemd op de machine in plaats van de dichtstbijzijnde catalogusgrootte te forceren, wat van belang is bij het vervangen van een cilinder op een niet meer leverbaar model.
  • Anti-corrosie oppervlaktebehandelingDe buitenkant van de stang en de loop zijn behandeld tegen corrosie, zodat de cilinder regen, modder en wegspoeling overleeft zonder putjes in het oppervlak die de afdichtingen beschadigen.
  • Op tekening gebaseerde vervangingStuur de originele tekening, het machinemodel of de gemeten afmetingen en de vervanging wordt op die interface geproduceerd, zodat pinnen, poorten en montagecentra zonder aanpassingen ter plaatse passen.

De stuwkracht, de levensduur van de afdichting en het onderhoudsinterval zijn allemaal afhankelijk van de geselecteerde boring, de systeemdruk, de inschakelduur en hoe goed de hydraulische olie van de machine wordt gefilterd. Geef ons het graafmachinemodel en de werkdruk, en wij bevestigen de boring en slag ten opzichte van de belasting die de cilinder daadwerkelijk zal dragen.

08 / Veelgestelde vragen over kopers

Veelgestelde vragen voor kopers

  • Welke boring, slag en druk dekt deze giekcilinder van deze minigraafmachine?Boringdiameters van 50 mm tot 125 mm, staafdiameters van 25 mm tot 75 mm, slag tot 1000 mm en maximale druk van 29,4 MPa. De maximale stuwkracht is 361 kN bij de grootste boring; kleinere boringen produceren proportioneel minder kracht bij dezelfde druk, dus de boring moet worden gekozen op basis van de stuwkracht die uw machine nodig heeft.
  • Kunnen jullie een vervanging maken voor mijn specifieke graafmachinemodel?Ja. Stuur het machinemodel, de originele tekening of de gemeten boring, staafdiameter, slag, pin-to-pin lengte en montagegegevens van de defecte cilinder. We bevestigen de interface en produceren de bijpassende cilinder, waardoor de pasproblemen die voortvloeien uit het gebruik van een generieke maat worden vermeden.
  • Wat is het verschil tussen maximale stuwkracht en druk?Druk is de hydraulische druk waarvoor de cilinder geschikt is, in dit geval 29,4 MPa. Stuwkracht is de kracht die druk uitoefent op het zuigergebied en daarom verandert deze met de boringdiameter: 361 kN bij een boring van 125 mm, maar slechts ongeveer 57,7 kN bij een boring van 50 mm bij dezelfde druk.
  • In welk temperatuurbereik kan de cilinder werken?Het standaard werkbereik is −20 °C tot +70 °C. Voor machines die buiten dat bereik werken, of met hydraulische olie die heter wordt, kunt u ons de continue olietemperatuur doorgeven, zodat wij het afdichtingsmateriaal en de specificaties kunnen bevestigen die daarbij passen.
  • Hoe is de cilinder beschermd tegen stof en water?Het maakt gebruik van een dubbele afdichtingsstructuur met slijtvast geïmporteerd rubber en een externe wisser, zodat de afdichtingslip wordt beschermd tegen stof en vocht. Deze regeling is specifiek afgestemd op de omstandigheden ter plaatse en niet op een schone omgeving, en verlengt de levensduur met meer dan 40%.
  • Welke informatie moet u opgeven en kunnen er reserveafdichtingen worden geleverd?Machinemodel, boring- en stangdiameter, slag, werkdruk, montagetype en aantal - hoe meer u hiervan verzendt, hoe sneller we het ontwerp bevestigen. Afdichtingssets en vervangingsonderdelen zijn afzonderlijk verkrijgbaar, zodat een machine na een defecte afdichting weer in gebruik kan worden genomen zonder de hele cilinder te hoeven vervangen. Offerte is normaal gesproken binnen 24 uur.
09 / VERWANT

Gerelateerde producten en verdere lectuur

Vraag een offerte aan voor een giekcilinder voor een minigraafmachine

Stuur het graafmachinemodel, de boring- en stangdiameter, slag, werkdruk, montagetype en aantal - of de originele tekening. Wij bevestigen de configuratie voor uw machine en antwoorden binnen 24 uur met prijs en levertijd.

Stuur nu een aanvraag

* Maximale stuwkracht van 361 kN geldt voor de grootste boring in het bereik van 29,4 MPa. Controleer de boring, slag en montageafmetingen van uw machine voordat u bestelt. Merknamen worden alleen gebruikt om machineklassen aan te duiden en impliceren geen verwantschap.
