Vervanging van de GIGL-tandwielkoppeling in trommelvorm

Als uw zware machines (walsstellingen voor staalfabrieken, brekers van cementfabrieken, transportbanden voor mijnbouw) een koppeling nodig hebben die niet terugdeinst bij een hoog koppel, dan is Raydafon's Vervanging van GIGL Drum Shape Gear Coupling gebouwd voor precies dat werk.

Wat onderscheidt het? De trommelvormige tanden. Ze dragen niet alleen stroom over, ze verwerken ook de rommel van het gebruik in de echte wereld. Het maximale koppel bedraagt ​​2000 kN·m, de boringgroottes variëren van 50 mm tot 400 mm en er kan een hoekafwijking van maximaal 1,5 graden optreden. Bovendien compenseert het axiale en radiale verschuivingen die reguliere koppelingen snel zouden verslijten. We maken het van 42CrMo-staal met hoge sterkte en slijpen vervolgens de ingewikkelde tandwieltanden tot precisie, zodat de kracht soepel stroomt en de slijtage laag blijft. Geen wonder dat het een basisproduct is voor mensen die tandwielkoppelingen nodig hebben voor zware machines of tandwielkoppelingen met een hoog koppel voor industriële toepassingen; het blijft draaien, zelfs als er hard tegen de machines wordt geduwd.

Deze koppeling is niet alleen robuust, maar ook slim qua onderhoud. Het is ISO 9001-gecertificeerd, dus je weet dat de kwaliteit aanwezig is. Het tandwielnetwerk is gesmeerd, waardoor trillingen worden verminderd en de levensduur ervan langer wordt, zelfs in stoffige mijnen of zinderende cementfabrieken. En hij is compact, dus de installatie op walserijen of transportbandaandrijvingen wordt geen groot project. Daarom is het de eerste keuze voor duurzame trommeltandwielkoppelingen en op maat gemaakte tandwielkoppelingen voor mijnbouwapparatuur; we passen de maten of oppervlaktebehandelingen aan zodat ze precies passen bij wat uw opstelling nodig heeft.

De fabriek van Raydafon bevindt zich in China, dus we balanceren goede kwaliteit met redelijke prijzen. We verkopen niet zomaar een one-size-fits-all onderdeel; we werken met u samen om de juiste koppeling voor uw machines te vinden. Minder stilstand, betere efficiëntie en een koppeling die uw zware apparatuur in beweging houdt? Dat is wat wij leveren.

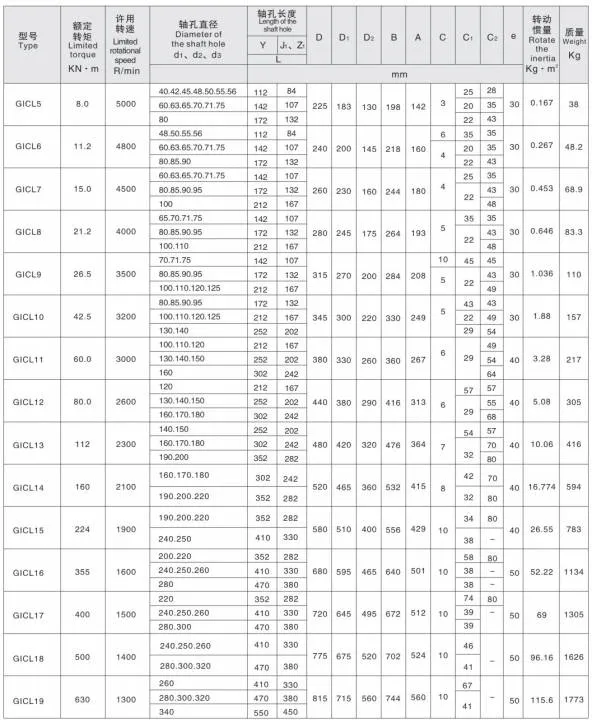

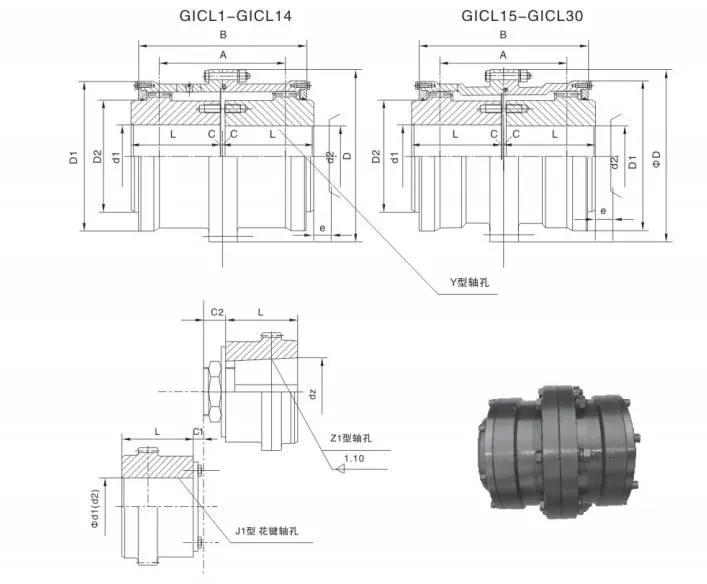

Productspecificatie

Producteigenschappen

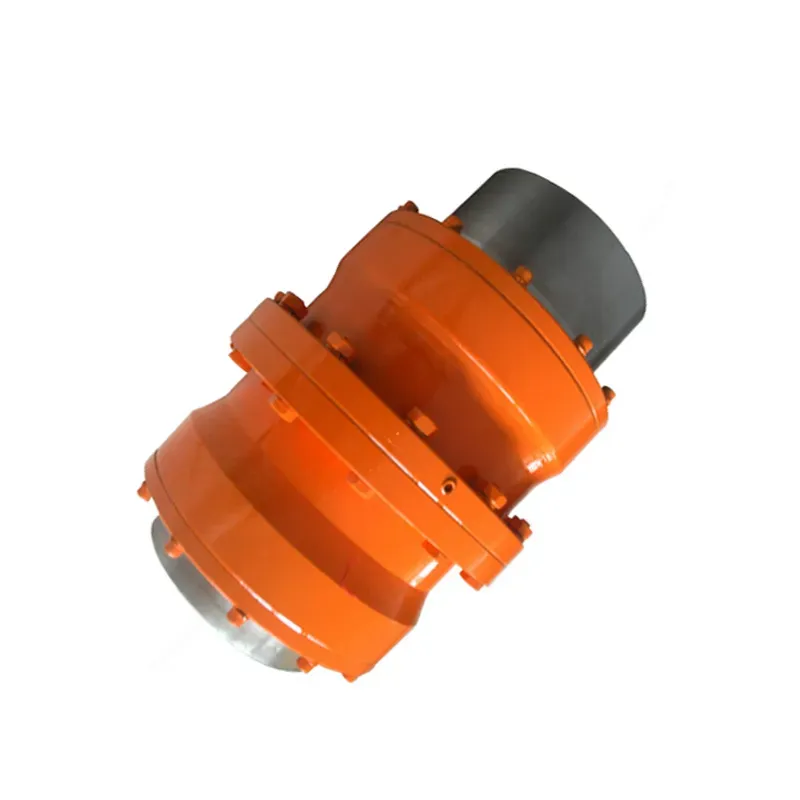

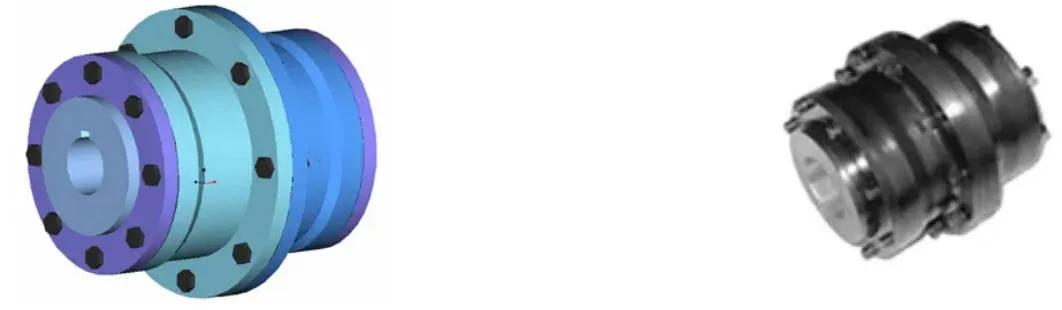

De GIGL trommelvormige tandwielkoppeling onderscheidt zich als een hoogwaardige optie in flexibele tandwielkoppelingssystemen, op maat gemaakt voor zware industriële scenario's waar betrouwbare krachtoverbrenging niet onderhandelbaar is. Wat deze geavanceerde trommelvormige tandwielkoppeling tot een topkeuze maakt, is het vermogen om hoekafwijkingen effectief aan te pakken, terwijl de transmissiecapaciteiten voor hoog koppel intact blijven – een belangrijke vraag voor zware industriële opstellingen. In vergelijking met tandwielkoppelingen met rechte tanden neemt het GIGL-model het voortouw wat betreft draagvermogen: onder dezelfde buitendiameter van de binnenhuls en maximale buitendiameter van de koppeling levert het een gemiddelde verhoging van 15-20% in belastingstolerantie, waardoor het een go-to is voor toepassingen met GIGL-tandwielkoppelingen met hoge belasting.

Een van de grootste voordelen is de verbeterde compensatie van hoekverplaatsingen, een cruciale factor voor apparatuur waarbij de assen mogelijk niet perfect uitgelijnd blijven. Wanneer de radiale verplaatsing nul is, kunnen tandwielkoppelingen met rechte tanden slechts een hoekverplaatsing van 1° aan, maar de GIGL trommelvormige tandwielkoppeling gaat omhoog om tot 1°30' mogelijk te maken - dat is een verbetering van 50%. Zelfs als de modulus, het aantal tanden en de tandbreedte hetzelfde zijn, kunnen de trommelvormige tanden van deze koppeling een grotere hoekverplaatsing aan dan rechte tanden. Dit maakt hem ideaal voor omgevingen met lage snelheid en zware belasting die een hoge koppelprestatie van de tandwielkoppeling vereisen, zoals in mijnbouw- of metallurgische machines waar de foutuitlijningstolerantie van de GIGL-trommelvormige tandwielkoppeling een game-changer is.

Het trommelvormige tandoppervlak van deze flexibele tandwielkoppeling doet ook wonderen voor het verbeteren van het contact tussen binnen- en buitentanden. Het lost veelvoorkomende problemen op met rechte tandkoppelingen, zoals het samenknijpen van de randen en spanningsconcentratie aan de tanduiteinden bij hoekverplaatsing. Tegelijkertijd vermindert het de wrijving en slijtage, verlaagt het de geluidsniveaus en verlengt het de onderhoudsintervallen, waardoor bedrijven tijd en geld besparen op onderhoud. Een ander praktisch pluspunt is de uitlopende vorm van de buitenste tandhuls: het maakt het monteren en demonteren van de interne en externe tanden veel eenvoudiger, wat de dagelijkse operationele efficiëntie vergroot voor teams die werken met GIGL-trommelvormige tandwielkoppelingsinstallaties.

Als het om transmissie-efficiëntie gaat, haalt de GIGL-trommelvormige tandwielkoppeling een indrukwekkende 99,7% – een getal dat spreekt over de betrouwbaarheid ervan voor industriële toepassingen van tandwielkoppelingen, van transportsystemen in de productie tot zware machines in de bouw. Dankzij deze sterke eigenschappen hebben trommelvormige tandwielkoppelingen zoals de GIGL de versies met rechte tanden over de hele wereld grotendeels vervangen, vooral in toepassingen waar duurzame prestaties van de GIGL trommelvormige tandwielkoppeling een must zijn. De buitenste tandhuls maakt gebruik van trommelvormige tanden voor een soepele ingrijping, en is gemaakt van hoogwaardig staal met middelharde tandoppervlakken om zware lasten te ondersteunen. Als klanten nog meer prestaties nodig hebben, kunnen we tandoppervlakverharding (met HRC ≥ 56) bieden om de duurzaamheid ervan te verbeteren. Bovendien heeft de koppeling een lichtgewicht ontwerp dat de rotatietraagheid laag houdt – perfect voor apparatuur waarbij snelheid en precisie van belang zijn.

Om de GIGL trommelvormige tandwielkoppeling ook op lange termijn goed te laten werken, is deze uitgerust met betrouwbare smeerstructuren en afdichtingen die de levensduur verlengen en het onderhoud eenvoudig maken. Het symmetrische ontwerp zorgt voor een uitstekende uitwisselbaarheid, zodat het vervangen van onderdelen indien nodig eenvoudig is. Voor hogesnelheidsactiviteiten waarbij de perifere snelheden hoger zijn dan 36 m/s, passen we dynamische balancering toe om trillingen te voorkomen en stabiele prestaties te garanderen. De asgatconfiguraties bieden ook flexibiliteit: het combineren van Y-, Z1- en J1-types om te voldoen aan verschillende aansluitbehoeften voor verschillende industriële machines die GIGL-trommelvormige tandwielkoppeling gebruiken. Raydafon, een vertrouwde fabrikant, produceert een volledig assortiment trommelvormige tandwielkoppelingen naast GIGL, inclusief GICL-, GIICL-, GICLZ-, GIICLZ- en NGCL-varianten - die allemaal voldoen aan strenge industrienormen om kwaliteit te garanderen.

Deze star-flexibele koppeling biedt tal van voordelen: compacte structuur, kleine draaicirkel, hoog draagvermogen, topefficiëntie, laag geluidsniveau en lange onderhoudscycli. Het is vooral geschikt voor zware omstandigheden met lage snelheden in industrieën zoals de metallurgie (voor walserijen), mijnbouw (voor brekers), hijs- en transportmiddelen (voor kranen), maar ook voor astransmissies in de aardolie-, chemische en algemene machines - allemaal gebieden waar de robuustheid van de GIGL-trommelvormige tandwielkoppeling uitblinkt. Dat gezegd hebbende, is het belangrijk op te merken: vanwege de hoge stijfheid en flexibiliteit zonder elasticiteit, wordt het niet aanbevolen voor machines die trillingsdemping, buffering of extreem strikte asuitlijning nodig hebben, zoals precisieapparatuur waarbij zelfs kleine trillingen de prestaties kunnen beïnvloeden.
