Yaw Drive planetaire versnellingsbak voor windturbine
  • Yaw Drive planetaire versnellingsbak voor windturbineYaw Drive planetaire versnellingsbak voor windturbine
  • Yaw Drive planetaire versnellingsbak voor windturbineYaw Drive planetaire versnellingsbak voor windturbine

Yaw Drive planetaire versnellingsbak voor windturbine

Yaw Drive planetaire versnellingsbak voor windturbine — 12 framegroottes, 1.000–80.000 N·m, verhoudingen 297:1–2.153:1, IP67 drievoudig afgedichte gietijzeren behuizing voor locaties van -40 °C tot +60 °C. Tandwielsets zijn gecarbureerd en geslepen volgens HRC 58–62; een drijvende planeetdrager houdt de transmissiefout binnen 0,08 ° onder windbelasting. Op de flens gemonteerde zwenklagersteun accepteert IEC-motorflenzen rechtstreeks, met spline- of integrale rondseluitgangsopties. Stuur uw gondelgiermoment, motorframe en corrosieklasse ter plaatse. Wij sturen u binnen 24 uur een passende 2D-interfacetekening en een fabrieksofferte terug.

Giersysteem · Onshore en offshore wind

Yaw Drive planetaire versnellingsbak voor windturbine - selectiegegevens, framematen en fabrieksofferte

Het kopen van een gieraandrijving gaat niet over het kiezen van een verhouding uit een grafiek. Het gaat erom dat je het piekmoment van je gier matcht gondel, de zoutmistklasse van uw locatie en de flens van de motor die u al op de plank heeft staan. Raydafon bouwt deze planetaire tandwielkast met gieraandrijving in twaalf framegroottes, zodat onshore en offshore OEM's een eenheid die rechtstreeks op de toren wordt vastgeschroefd zonder de interface opnieuw te bewerken. Stuur ons uw gondelbelastinggeval en we retourneren een overeenkomende tekening - geen cataloguspagina.

  • 1.000 – 80.000 N·mNominaal uitgangskoppel
  • 297:1 – 2.153:1Beschikbare overbrengingsverhoudingen
  • IP67Drievoudige afdichting, bestand tegen zoutnevel
  • −40 °C / +60 °CBedieningsvenster

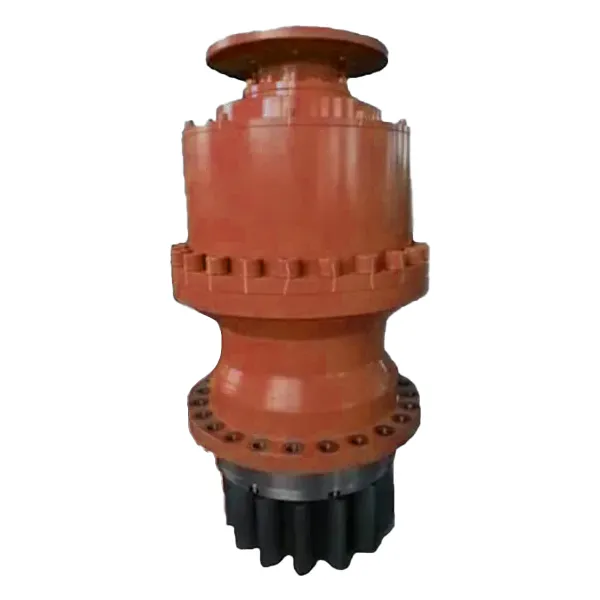

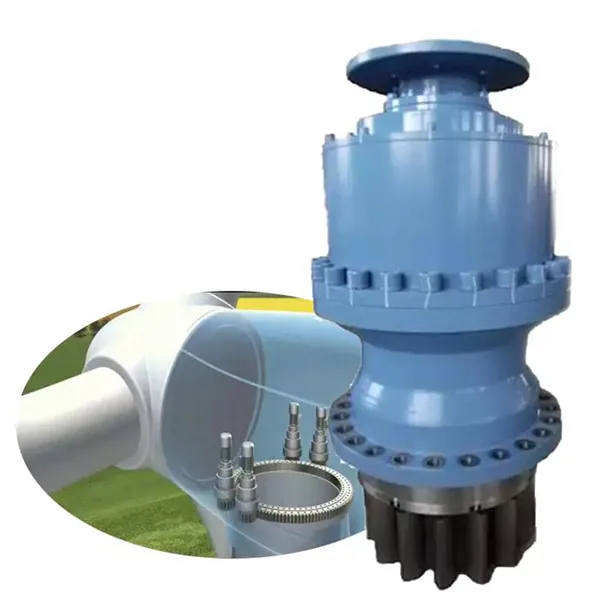

Productaanzichten en opengewerkt

Wat deze Yaw-versnellingsbak anders maakt dan een standaard planetaire eenheid

Een gieraandrijving brengt zijn hele leven door met het tegen de wind in houden van een rotor, waarbij kleine hoeken duizenden keren per dag worden gecorrigeerd onder windbelasting. Die inschakelduur belast de tandwieltanden en de afdichting veel meer dan continu draaien transmissie wel. Vier ontwerpbeslissingen voor dit toestel pakken dat rechtstreeks aan.

01

Belastingverdeling over drie tot vier planeten

De meertraps planetaire lay-out verdeelt het ingangskoppel over elke planeet in mesh, waardoor de enkele tand wordt doorgesneden oppervlaktebelasting met ongeveer 40% vergeleken met een opstelling met parallelle assen. Op een 3 MW machine de piek moment wordt verspreid over verschillende contactpaden in plaats van één, wat ervoor zorgt dat er geen contact meer is met de contactpaden tandflanken na jaren van giercorrecties.

02

Gecarbureerde en geslepen tandwielset, HRC 58–62

Tandwielen van gelegeerd staal ondergaan een carbonering en afschrikking en vervolgens een profielaanpassing om dit te compenseren doorbuiging onder belasting. Oppervlaktehardheid komt terecht in de HRC 58–62-band met daarachter een harde kern. Dynamisch het op de testbank gemeten geluid blijft onder de 65 dB(A) — ruim onder de 80 dB(A) die typisch is voor oudere gierende versnellingsbakken. Zie onzeproductie van precisietandwielenpagina voor de volledige procesketen.

03

Nodulair gietijzeren behuizing uit één stuk, drievoudige afdichting IP67

De behuizing is gegoten als een enkel nodulair gietijzeren lichaam (QT400-18AL), hittebehandeld tot een treksterkte van ongeveer 600 MPa. Geen gespleten lijnen betekent geen pad voor vocht. Een drietraps afdichtingssysteem: lipafdichting, labyrint en vetbarrière - houdt IP67 tegen zoutnevel, stof en de schommeling van -40 °C tot +60 °C gezien op zowel de Noordzee als woestijnlocaties.

04

Sensorklaar en bruikbaar in het veld

Trillings- en lagertemperatuursensoren zijn optioneel leverbaar en worden via een rand uitgelezen module die ongeveer 72 uur lang drift vertoont voordat er een harde storing optreedt. Lagers zijn nasmeerbaar en afdichtingen ook onderhoudsvrij, zodat de module kan worden getrokken en opnieuw op de toren kan worden gemonteerd. Modulaire montage snijdt enkelvoudig servicedowntime met ongeveer 60% vergeleken met een traditionele stack.

Prestatieparameters

Algemene specificatie: planetaire versnellingsbak met Yaw Drive
Uitgangskoppelbereik 1.000 – 80.000 N·m
Overbrengingsverhoudingen ik = 300 – 2.000
Steun Zwenklagersteun, flensgemonteerd
Elektrische rem DC- en AC-type
Uitgaande as Gesplined of met integraal rondsel; uitgaande assen ondersteund door zwaar uitgevoerde lagers
Toepasselijke motoren IEC-elektromotoren

Framegrootte, verhouding en remtype worden geselecteerd op basis van uw gondelgiermoment en motorflens. Als uw site een hoge turbulentieklasse heeft, vraag naar de kolom met gereduceerd koppel.

Framematen, koppelwaarden en verhoudingen

Standaard frameafmetingen — nominaal en piek statisch uitgangskoppel
Type Nominaal uitgangskoppel (N·m) Piek statisch uitgangskoppel (N·m) Verhouding (ik)
700L 1.000 2.000 297 – 2.153
701L 2.000 4.000 297 – 2.153
703AL 2.500 5.000 278 – 1.866
705AL 5.000 10.000 278 – 1.866
706BL4 8.000 15.000 203 – 2.045
707AL4 12.000 25.000 278 – 1.856
709AL4 18.000 30.000 278 – 1.856
711BL4 35.000 80.000 256 – 1.606
710L4 25.000 50.000 329 – 1.420
711L4 35.000 80.000 256 – 1.606
713L3 50.000 100.000 250 – 1.748
715L4 80.000 140.000 269 ​​– 1.390

Weet u niet zeker welk frame past? Stuur uw gondeldiameter, giermotorvermogen en vereiste giersnelheid naar ons engineering bureau en wij sturen het passende type binnen drie werkdagen retour.

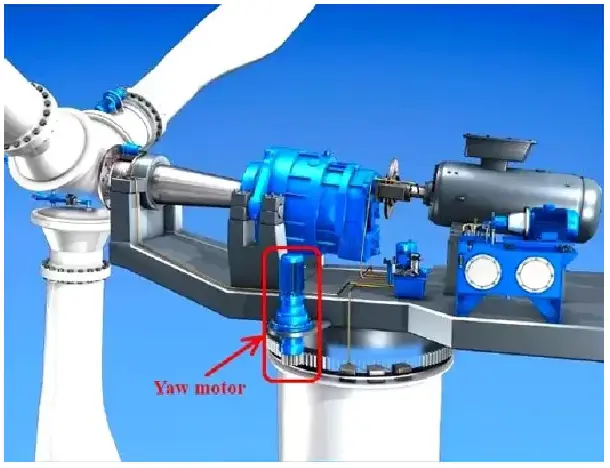

Hoe de Yaw-aandrijving koppel overbrengt naar de gondel

  1. Het zonnewiel neemt de motorinvoer op

    De giermotor drijft het zonnewiel aan, het ingangsvermogen van de trein. Omdat het zonnewiel dat is klein in verhouding tot het ringwiel, draait snel en heeft een laag koppel - wat precies is wat een IEC doet motor is goed in.

  2. Planeten rollen tussen de zon en de interne ring

    Drie of vier planeetwielen grijpen gelijktijdig in met het zonnewiel en met het interne ringwiel. Elk planeet draait op zijn eigen peiling terwijl hij rond de zon draait, dus de last wordt gedeeld in plaats van geconcentreerd op één enkel tandpaar.

  3. De planeetwieldrager levert een lage snelheid en een hoog koppel

    De drager verzamelt de orbitale beweging van elke planeet en geeft deze door aan de uitgaande as - splined of met een integraal rondsel — dat de draaikrans aandrijft en de gondel draait. De korting wordt bepaald door de tandentellingen van de ring en de zon plus het aantal planeten in de mesh.

  4. Een drijvende drager absorbeert door windstoten veroorzaakte momentschommelingen

    Wanneer de windkracht het giermoment doet fluctueren, zorgt een zwevend dragerontwerp ervoor dat de versnellingen zich kunnen verplaatsen lichtjes zodat minstens drie tanden in contact blijven. Uit bench- en veldgegevens blijkt dat de transmissiefout aanhoudt binnen 0,08° onder ±12% momentfluctuatie, tegen ongeveer 0,3° voor een conventionele parallelle as eenheid. Elastische ondersteuning – hoog dempend rubber gecombineerd met metalen vulplaten – vangt de hoogfrequente schokken op uit voordat deze de tandflank bereikt.

  5. Drukcirculatie plus spatsmering houden het koel

    Roterende tandwielen werpen olie op het oliekanaal van de behuizing, terwijl een pomp de planeetlagers rondom voedt 8 l/min. Bij −25 °C behoudt het systeem nog steeds de viscositeit binnen de ISO VG 320-band, zodat tandwielen niet schuren een koude start. Een spiraalvormig oliekanaal gecombineerd met koelvinnen voert warmte naar de behuizing; onder continu Bij gierwerkzaamheden blijft het oliecarter onder de 60 °C, ongeveer 12 °C koeler dan bij een conventionele opstelling, wat de snelheid vertraagt veroudering van smeermiddelen.

Wat operators zeggen na installatie

"Achttien maanden op een platform op de Noordzee zonder enige storing. Het afdichtings- en anticorrosieontwerp heeft ons gesneden onderhoudsuitgaven met ongeveer 40%, en de gierreactie onder tyfoonomstandigheden is ongeveer 25% sneller dan de eenheden die we voorheen bestuurden. De positionering van de gondel blijft op ±0,15° staan, waardoor de jaarlijkse opwekking toenam bijna 8%. Toen er zich een probleem met de motormatch voordeed, hebben hun technici dit binnen drie uur op afstand opgelost.”

Hans MullerTechnisch inkoopmanager, EnerWind Energy Group, Duitsland

"We hebben een locatie van 3 MW in de woestijn van Californië omgebouwd met deze gieraandrijvingen. Ze kunnen dag-nacht-temperaturen van 60 °C aan zwenken, lopen ongeveer 30% stiller dan de oude versnellingsbakken en houden de positionering van ±0,1° vast - dat alleen al beweegt opwekkingsrendement met 7% gestegen. Het after-salesteam voert driemaandelijkse inspecties uit en vervangt versleten exemplaren smeermiddelfilters voordat ze een probleem werden.”

Lucas ThompsonGreenPower Renewables, Verenigde Staten

“Zes maanden na een Schots offshore-project met een gemiddelde windsnelheid van 12 m/s: nul lekkage, nul abnormaal geluid en een gierreactie die ongeveer 20% sneller was dan de oorspronkelijke oplossing, die 9% aan de wind toevoegde efficiëntie. Hun technische team bleef bij ons vanaf de inbedrijfstelling tot aan de datamonitoring en zelfs Ik heb de smeerparameters opnieuw afgesteld, wat ongeveer 15% aan de levensduur zou moeten toevoegen.”

Ethan CarterWindHorizon Energy, Verenigd Koninkrijk

Klaar om uw Yaw Drive te specificeren?

Vertel ons uw giermoment van de gondel, motorframe en corrosieklasse ter plaatse. Wij zullen antwoorden met een aanbevolen framegrootte, een 2D-interfacetekening en een directe fabrieksofferte – meestal binnen 24 uur. Volledig bereik beschikbaar op onzeversnellingsbak van windturbinespagina, of blader door de bredereplanetaire versnellingsbakserie.
