Wat zijn de verschillen tussen inline en haakse planetaire versnellingsbakken?

In moderne bewegingscontrolesystemen bepaalt de selectie van de versnellingsbak rechtstreeks de systeemefficiëntie, betrouwbaarheid en operationele stabiliteit op de lange termijn. Een van de meest gebruikte oplossingen voor precisietransmissie is dePlanetaire versnellingsbakonderscheidt zich door zijn compacte structuur, hoge koppeldichtheid en uitstekende lastverdeling. Veel ingenieurs, inkoopmanagers en apparatuurontwerpers worden tijdens de selectie echter nog steeds geconfronteerd met een kritische vraag: wat zijn de verschillen tussen inline en haakse planetaire tandwielkasten, en hoe moeten ze worden toegepast in echte industriële omgevingen?

Met meer dan twintig jaar ervaring in de sector heeft Raydafon Technology Group Co.,Limited nauw samengewerkt met automatiseringsintegrators, OEM-fabrikanten en eindgebruikers in de sectoren robotica, verpakkingen, CNC-machines en materiaalbehandeling. In dit artikel bieden we een uitgebreide en technisch onderbouwde vergelijking van inline- en rechthoekige ontwerpen, waarbij structuur, prestaties, installatiebeperkingen en selectielogica worden behandeld vanuit een praktisch perspectief, geworteld in onze ervaring met fabrieksproductie en veldtoepassingen.

Inhoudsopgave

• Wat is het structurele principe van inline planetaire versnellingsbakken?
• Wat is het structurele principe van haakse planetaire versnellingsbakken?
• Hoe verschillen inline en haakse planetaire versnellingsbakken qua prestaties?
• Waarom worden inline- en haakse versnellingsbakken in verschillende toepassingen gebruikt?
• Hoe moeten installatieruimte en systeemontwerp de selectie beïnvloeden?
• Welke productparameters zijn het belangrijkst bij het vergelijken van deze twee typen?

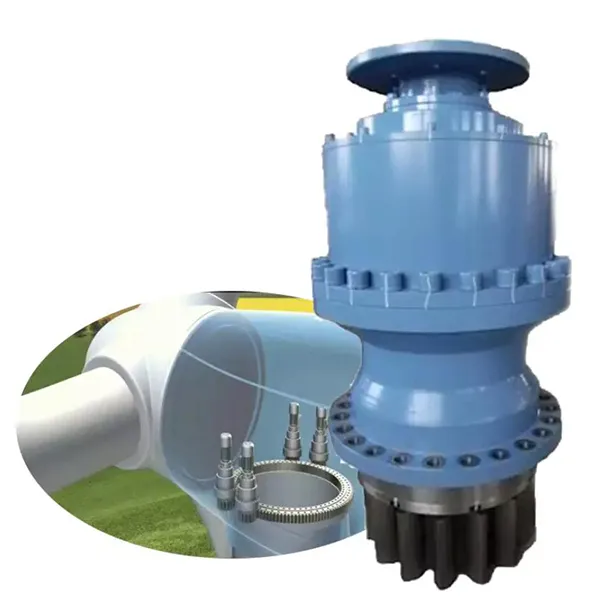

Wat is het structurele principe van inline planetaire versnellingsbakken?

Een inline planetaire versnellingsbak is zo ontworpen dat de ingaande en uitgaande as langs dezelfde centrale as zijn uitgelijnd. Door deze coaxiale configuratie kan het vermogen in een rechte lijn van de motor via de planetaire tandwieltrappen naar de uitgang stromen. BijRaydafonadviseren onze technische teams deze structuur vaak wanneer eenvoud van het systeem, hoge efficiëntie en compacte axiale lengte belangrijke ontwerpprioriteiten zijn.

Vanuit mechanisch perspectief bestaat het inline-ontwerp uit een zonnewiel dat rechtstreeks wordt aangedreven door de motoras, meerdere planeetwielen gemonteerd op een drager en een intern ringwiel dat in de behuizing is bevestigd. De belasting wordt gelijkmatig verdeeld over de planeetwielen, wat de koppeloverdracht verbetert en plaatselijke spanning vermindert.

De belangrijkste structurele kenmerken zijn onder meer:

• Coaxiale in- en uitgaande assen, waardoor hoekafwijkingen worden geminimaliseerd
• Minder tussencomponenten vergeleken met hoekige ontwerpen
• Geoptimaliseerde krachtoverbrengingsweg voor hoge mechanische efficiëntie
• Compacte radiale afmetingen geschikt voor smalle machine-indelingen

Omdat de krachtstroom lineair blijft, bereiken inline planetaire versnellingsbakken over het algemeen hogere efficiëntieniveaus, vaak meer dan 95 procent per trap. Dit is vooral waardevol in servogestuurde systemen waar nauwkeurige snelheidsregeling en minimaal energieverlies vereist zijn. Uit onze productie-ervaring in de fabriek blijkt dat inline-ontwerpen ook de montage en uitlijning vereenvoudigen, wat bijdraagt ​​aan een consistente kwaliteit en duurzaamheid op de lange termijn.

Wat is het structurele principe van haakse planetaire versnellingsbakken?

Rechthoekige planetaire versnellingsbakken zijn ontworpen om de richting van de krachtoverbrenging 90 graden te veranderen. Dit wordt doorgaans bereikt door de integratie van een kegelwiel- of hypoïde tandwieltrap gecombineerd met een planetaire reductietrap. In tegenstelling tot inline-modellen staan ​​de ingaande en uitgaande assen loodrecht, waardoor ontwerpers de beweging binnen beperkte machineruimtes kunnen omleiden.

Bij Raydafon Technology Group Co.,Limited zien we vaak rechthoekige configuraties geselecteerd voor apparatuur waarbij verticale motoren horizontale belastingen moeten aandrijven, of waar de machinearchitectuur de axiale ruimte beperkt. Onze fabrieksontwerpen integreren nauwkeurig geslepen kegeltandwielen met geharde planetaire trappen om ervoor te zorgen dat het koppelvermogen ondanks de hoekverandering behouden blijft.

Structurele kernkenmerken zijn onder meer:

• Loodrechte oriëntatie van de ingaande en uitgaande as
• Extra versnellingstrap voor richtingsverandering
• Versterkte behuizing om gecombineerde radiale en axiale belastingen te ondersteunen
• Flexibele montagemogelijkheden voor complexe apparatuurlay-outs

Hoewel rechthoekige planetaire tandwielkasten iets hogere transmissieverliezen kunnen veroorzaken in vergelijking met inline-versies, verkleinen moderne productietechnieken en geoptimaliseerde tandgeometrie deze kloof aanzienlijk. In praktijktoepassingen wegen de ruimtelijke voordelen vaak op tegen kleine efficiëntieverschillen.

Hoe verschillen inline en haakse planetaire versnellingsbakken qua prestaties?

Prestatievergelijking is een van de meest kritische aspecten bij het kiezen van eenPlanetaire versnellingsbak. Inline- en haakse ontwerpen vertonen verschillende prestatiekenmerken die het koppelvermogen, de efficiëntie, het geluidsniveau en het thermische gedrag beïnvloeden.

Onze ervaring is dat inline-ontwerpen vaak de voorkeur hebben voor snelle servotoepassingen waarbij efficiëntie en precisie domineren. Rechthoekige ontwerpen blinken echter uit in scenario's waarin mechanische lay-outbeperkingen anders de systeemintegratie in gevaar zouden brengen. Beide opties worden in onze fabriek vervaardigd met identieke kwaliteitsnormen, waardoor betrouwbare prestaties op de lange termijn worden gegarandeerd.

Waarom worden inline- en haakse versnellingsbakken in verschillende toepassingen gebruikt?

De toepassingscontext speelt een beslissende rol bij de keuze van de versnellingsbak. Inline planetaire tandwielkasten worden vaak gebruikt in robotica, CNC-machines en geautomatiseerde assemblagelijnen waar lineaire motorintegratie mogelijk is. Hun compacte radiale voetafdruk en hoge precisie maken ze ideaal voor dynamische positioneringssystemen.

Rechthoekige planetaire tandwielkasten worden veel toegepast in transportsystemen, verpakkingsmachines en hefapparatuur. Wanneer machineframes de plaatsing van de motor beperken, maakt de vermogensomleiding van 90 graden een efficiënt gebruik van de ruimte mogelijk zonder dat dit ten koste gaat van het koppel.

Typische toepassingsvoorkeuren zijn onder meer:

• Inline planetaire versnellingsbak voor servo-assen, robotgewrichten en precisiegereedschappen
• Rechthoekige planetaire tandwielkast voor transportbanden, draaitafels en verticale liften
• Inline-ontwerpen voor hoge snelheden en weinig speling
• Rechthoekige ontwerpen voor compacte, multidirectionele lay-outs

Bij Raydafon Technology Group Co.,Limited evalueren onze applicatie-ingenieurs het belastingstype, de werkcyclus en de installatiebeperkingen om de optimale planetaire versnellingsbakconfiguratie voor elk project aan te bevelen.

Hoe moeten installatieruimte en systeemontwerp de selectie beïnvloeden?

Inbouwruimte bepaalt vaak of een lijn- of haakse tandwielkast haalbaar is. Inline-units vereisen voldoende axiale lengte maar bieden minimale radiale uitzetting. Rechthoekige eenheden verminderen de axiale eisen en vergroten de radiale afmetingen. Uit onze projecten op het gebied van fabrieksaanpassing hebben we vastgesteld dat de planning van de lay-out in een vroeg stadium de herontwerpkosten aanzienlijk verlaagt. Ingenieurs die tijdens de conceptuele ontwerpfase rekening houden met de oriëntatie van de versnellingsbak bereiken een betere systeembalans en een langere levensduur van de componenten.

Belangrijke installatieoverwegingen zijn onder meer:

• Beschikbare axiale en radiale ruimte
• Motororiëntatie en kabelgeleiding
• Belastingsrichting en sterkte van het montageoppervlak
• Bereikbaarheid voor onderhoud

Ons team bij Raydafon Technology Group Co.,Limited werkt regelmatig samen met OEM's om de afmetingen van de behuizing, asinterfaces en montageflenzen aan te passen om een ​​naadloze integratie in bestaande apparatuur te garanderen.

Welke productparameters zijn het belangrijkst bij het vergelijken van deze twee typen?

Bij het vergelijken van inline en haakse planetaire tandwielkasten bieden technische parameters objectieve selectiecriteria. Beide ontwerpen kunnen worden vervaardigd om aan veeleisende specificaties te voldoen, maar hun parameterbereiken kunnen verschillen op basis van de structuur.

Ons productieproces in de fabriek zorgt voor consistente parametercontrole voor zowel inline- als haakse modellen. Door materiaalkeuze, warmtebehandeling en precisiebewerking op elkaar af te stemmen, leveren we een stabiele kwaliteit, ongeacht de configuratie.

Conclusie: Hoe kan de juiste keuze de systeemprestaties verbeteren?

Als u begrijpt wat de verschillen zijn tussen inline en haakse planetaire tandwielkasten, kunt u beter geïnformeerde beslissingen nemen in zowel de ontwerp- als de inkoopfase. Inline-ontwerpen bieden superieure efficiëntie en eenvoud, terwijl rechthoekige ontwerpen ongeëvenaarde flexibiliteit bieden in beperkte lay-outs. Geen van beide opties is universeel superieur; de optimale keuze hangt af van toepassingsspecifieke vereisten.

Bij Raydafon Technology Group Co.,Limited zijn we van mening dat een goed op elkaar afgestemde planetaire versnellingsbak niet alleen de machineprestaties verbetert, maar ook de operationele betrouwbaarheid op de lange termijn. Onze techniekgedreven aanpak zorgt ervoor dat onze oplossingen aansluiten bij de eisen uit de praktijk, van standaardmodellen tot volledig op maat gemaakte ontwerpen die in onze fabriek worden geproduceerd.

Als u een nieuw project plant of bestaande apparatuur upgradet, staat ons technische team klaar om uw selectieproces te ondersteunen met praktische inzichten en aanbevelingen op maat.Neem contact met ons opvandaag om te bespreken hoe onze planetaire transmissieoplossingen de efficiëntie en het concurrentievermogen van uw systeem kunnen verbeteren.

FAQ: Wat zijn de verschillen tussen inline en haakse planetaire versnellingsbakken?

Vraag 1: Wat zijn de verschillen tussen inline en haakse planetaire versnellingsbakken wat betreft efficiëntie?
A1: Inline planetaire versnellingsbakken bereiken over het algemeen een hoger rendement omdat de kracht langs een rechte as stroomt met minder ingrijpingspunten, terwijl haakse versies een extra versnellingstrap bevatten om van richting te veranderen, wat resulteert in iets hogere verliezen.

Vraag 2: Wat zijn de verschillen tussen inline en haakse planetaire versnellingsbakken in de installatieruimte?
A2: Inline-ontwerpen vereisen meer axiale ruimte maar minder radiale ruimte, terwijl rechthoekige ontwerpen de axiale lengte verkleinen en flexibele motorpositionering mogelijk maken ten koste van grotere radiale afmetingen.

Vraag 3: Wat zijn de verschillen tussen inline en haakse planetaire versnellingsbakken wat betreft koppelvermogen?
A3: Beide ontwerpen kunnen, mits goed ontworpen, vergelijkbare koppelniveaus leveren, hoewel haakse versnellingsbakken afhankelijk zijn van versterkte behuizingen om gecombineerde belastingsrichtingen aan te kunnen.

Vraag 4: Wat zijn de verschillen tussen inline en haakse planetaire versnellingsbakken wat betreft onderhoud?
A4: Inline-versnellingsbakken vergen doorgaans minder onderhoud vanwege de eenvoudigere structuur, terwijl haakse versnellingsbakken mogelijk extra inspectie nodig hebben vanwege de kegeltandwieltrap.

Vraag 5: Wat zijn de verschillen tussen inline en haakse planetaire versnellingsbakken wat betreft toepassingsgeschiktheid?
A5: Inline-versnellingsbakken zijn geschikt voor uiterst nauwkeurige en snelle systemen, terwijl haakse versnellingsbakken uitblinken in machine-indelingen met beperkte ruimte of in meerdere richtingen.

Vraag 6: Wat zijn de verschillen tussen inline en haakse planetaire versnellingsbakken wat betreft de complexiteit van de productie?
A6: Rechthoekige ontwerpen omvatten complexere bewerkings- en uitlijningsprocessen, terwijl inline-ontwerpen profiteren van gestroomlijnde productie en assemblage.
