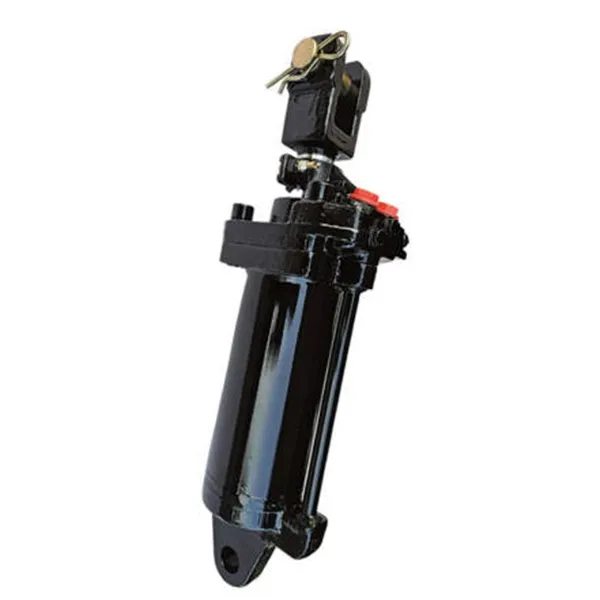

EP-TF1304.55.012 Hydraulische liftcilinder

Core Engineering Specificaties

Productcomponenten

Uitwisseling van uw oude cilinder voor de EP-TF1304.55.012 Hydraulische liftcilinder is een slimme zet, maar om het meeste uit deze robuuste hydraulische liftcilinder te halen, wilt u deze combineren met de juiste onderdelen. Laten we het hebben over wat het beste werkt.

Begin met hydraulische regelkleppen - deze kleine werkpaarden moeten de stroomvereisten van de cilinder bijhouden. Als de GPM/LPM -beoordeling van uw klep te laag is, zal dit het systeem verstoppen en de beweging van de industriële hydraulische liftcilinder vertraagt. Niemand wil een laggy-opstelling, dus het matchen van de klep met de behoeften van de cilinder is niet-onderhandelbaar.

Dan is er de hydraulische pomp. Als u een upgrade naar een vleziger hydraulische liftcilinder zoals deze, kan uw huidige pomp deze niet snijden. Je moet controleren of het voldoende vloeistof kan duwen om de cilinder in beweging te houden met de snelheid die je nodig hebt. Een ondermaatse pomp zal zelfs de zwaarste zware hydraulische liftcilinder tegenhouden, dus sla deze controle niet over.

En laten we de basis niet over het hoofd zien: hydraulische vloeistof en filters van de bovenste plank. Zie ze als de levensader van uw hydraulische liftcilinder. Schone vloeistof houdt de afdichtingen in vorm, stopt lekken en slijtage die de prestaties kunnen tanken. Skimpen op goedkope vloeistof of oude filters is een snelle manier om de levensduur van deze betrouwbare hydraulische liftcilinder te verkorten - dus een beetje uitgeven, het is het waard.

Hoe u het hefcapaciteit van een hydraulische cilinder berekent

Uitzoeken hoeveel een hydraulische cilinder kan tillen, is niet alleen een wiskundige oefening - het is de sleutel om de juiste te kiezen voor je uitrusting. Of u nu een hydraulische liftcilinder gebruikt voor schaarliften, het recht omhoog verplaatsen of auto's hijsen, het goed krijgen van de grootte houdt de dingen veilig, werkt goed en kost meer dan nodig.

Begin met de basisformule - ik hoef deze niet te ingewikkeld te maken. De hefkracht komt neer op druktijden het effectieve gebied van de cilinder. In metriek is dat kracht (in newton) = druk (pascals) × gebied (vierkante meter). Voor Imperial is het kracht (pond) = druk (psi) × gebied (vierkante inch). Om het gebied te krijgen, gebruik je π maal (de helft van de boordiameter) in het kwadraat. Stel dat u een zware hydraulische liftcilinder hebt met een boring van 100 mm (dat is ongeveer 3,94 inch) die loopt op 200 bar (ongeveer 2.900 psi). Het gebied zou 3,14 keer zijn (0,05 meter vierkant), wat 0,00785 vierkante meter is. Vermenigvuldig dat met 200 × 10⁵ pascals, en je kijkt naar ongeveer 15.700 Newton -kracht - helemaal om moeilijke belastingen te verwerken.

Vergeet vervolgens de slaglengte niet. Hoe hoog je moet tillen, hangt daarvan af. Of het nu gaat om een compacte hydraulische liftcilinder voor dokniveaus of een lange takt voor telescopische liften, zorg ervoor dat de slag overeenkomt met de verticale beweging die u nodig hebt. Te kort, en je kunt niet reiken; Te lang, en je verspilt ruimte.

Dan zijn er echte dingen die in die theoretische kracht snijdt-verzekering, de hoek waarop de cilinder is gemonteerd, hoe snel het beweegt. Daarom voegt u een veiligheidsfactor toe, meestal 1,2 tot 1,5. Voor verticale hydraulische tillencilinders op kritieke plekken zoals liften of luchtplatforms, is die extra marge niet optioneel - het is een must om dingen veilig te houden.

Controleer ten slotte hoe de cilinder is gemonteerd. De manier waarop het is bevestigd, heeft invloed op hoe goed het kracht overbrengt. Als u een OEM -hydraulische liftcilinder in een aangepaste opstelling gebruikt, zorg er dan voor dat de montagepunten de volledige belasting kunnen verwerken zonder te buigen of te verslijten. Of u nu een single-acting hydraulische liftcilinder nodig hebt voor tiltafels of een dubbelwerkende voor verticale banen, ons team bij Raydafon kan helpen de juiste maat en instelling te nagelen. Vertel ons gewoon de belasting, beroerte en druk, en we zullen u naar de juiste hydraulische liftcilinder voor de taak begeleiden.

FAQ

V1: Hoe weet ik of mijn huidige cilinder ondermaats is voor de baan?

A: Gemeenschappelijke tekenen omvatten een onvermogen om de nominale belasting van de machine op te heffen, een zeer langzame werking, zelfs wanneer de motor zich bij een hoog toerental bevindt, of de drukontlastklep van uw systeem vaak activeert tijdens normaal gebruik.

V2: Wat zijn de tekenen van een interne zuigerafdichtlek?

A: Het meest voor de hand liggende teken is "cilinderafwijking", waarbij een verhoogde belasting zich langzaam verlaagt zonder enige controle -ingang. U kunt ook een verlies van stroom en langzamer dan normale cyclustijden opmerken.

V3: Kan ik mijn cilinder eenvoudig vervangen door een grotere om meer kracht te krijgen?

A: Hoewel een grotere boorcilinder meer kracht biedt, moet u ervoor zorgen dat de rest van uw systeem (pomp, kleppen, slangen) voldoende stroom kan bieden. U moet ook verifiëren dat de fysieke afmetingen en montagepunten van de nieuwe cilinder passen bij uw machine. Raadpleeg een specialist als u niet zeker weet.

Q4: Mijn hydraulische cilinder lekt vanaf het einde waar de staaf naar buiten komt. Wat betekent dit?

A: Dit duidt op een mislukking van de staafafdichting, waarschijnlijk veroorzaakt door een gescoorde of beschadigde staaf, verontreiniging of eenvoudige slijtage. De zware ruitenwisser en harde chroomstang van de EP-TF1304.55.012 zijn ontworpen om dit gemeenschappelijke probleem te minimaliseren.
