Waarom blijft een wormwielkast een voorkeursoplossing voor transportsystemen?

In de wereld van material handling en industriële automatisering zijn transportbandsystemen de levensaders van productie en logistiek. Decennia lang heeft deworm versnellingsbakis nog steeds een voorkeursoplossing voor het aandrijven van deze transportbanden, en met goede reden. Een wormwielkast, gekenmerkt door zijn rechthoekige invoer-uitvoerconfiguratie en hoge reductieverhoudingen, biedt unieke voordelen die bijzonder goed geschikt zijn voor de eisen van transporttoepassingen. Deze omvatten het inherente zelfremmende vermogen (dat achteruitrijden voorkomt en veiligheid biedt tijdens stops), compacte voetafdruk, hoge koppeldichtheid en uitstekende weerstand tegen schokbelasting. Bij Raydafon Technology Group Co.,Limited ontwerpt en produceert onze fabriek al meer dan 20 jaar wormwielkasten, en we zien ze consequent gespecificeerd voor transportbanden in industrieën variërend van mijnbouw en voedselverwerking tot auto-assemblage en e-commerce-fulfilment. De vraag is niet of een wormwielkast een transportband kan bedienen; het is de reden waarom het de eerste keuze blijft voor ingenieurs en fabrieksmanagers die op zoek zijn naar betrouwbaarheid en prestaties.

De voorkeur voor de wormwielkast in transportsystemen komt voort uit een combinatie van mechanische, operationele en economische factoren. Mechanisch gezien zorgt de glijdende werking tussen de worm en de tandwieltand voor een soepele, stille werking die trillingen minimaliseert – cruciaal voor het nauwkeurig transporteren van kwetsbare of gevoelige materialen. Operationeel maken de hoge reductieverhoudingen (vaak 5:1 tot 70:1 in één fase) het gebruik van een relatief kleine motor mogelijk om zware lasten met lage snelheden aan te drijven, wat precies is wat de meeste transportbanden nodig hebben. Economisch gezien biedt de wormwielkast een lange levensduur met minimaal onderhoud, dankzij de robuuste constructie en de beschikbaarheid van slijtvaste bronzen tandwielen. Onze fabriek bij Raydafon Technology Group Co., Limited heeft het ontwerp van de wormwielkast verfijnd met geavanceerde materialen, zoals wormen van gehard en geslepen gelegeerd staal en centrifugaal gegoten bronzen wormwielen, om efficiënties van meer dan 90 procent te bereiken (voor verhoudingen tot 30:1) en een levensduur van meer dan 100.000 uur onder nominale belasting. Dit artikel biedt een uitgebreide verkenning van de technische kenmerken, prestatiegegevens en selectiecriteria die de blijvende relevantie van de wormwielkast in transportbandtoepassingen bevestigen.

Inhoudsopgave

• 1. Waarom biedt de wormwielkast superieure zelfremmende eigenschappen en veiligheid voor transportbanden?
• 2. Hoe bereikt de wormwielkast een hoge koppeldichtheid in een compact ontwerp?
• 3. Wat zijn de belangrijkste technische specificaties van onze wormwielkast voor transportbanden?
• 4. Hoe kan de wormwielkast het geluid en de trillingen bij transportbanden verminderen?
• Veelgestelde vragen (FAQ)
• Conclusie en advies op maat van de versnellingsbak

Waarom biedt de wormwielkast superieure zelfremmende eigenschappen en veiligheid voor transportbanden?

Een van de meest onderscheidende en voordelige kenmerken van de wormwielkast is de mogelijkheid tot zelfvergrendeling. Bij een zelfremmende wormwielkast kan de worm het wormwiel aandrijven, maar het wormwiel kan de worm niet aandrijven. Dit komt door de geometrie van het tandwieltandprofiel en de spiraalhoek van de worm. Wanneer de transportband wordt gestopt, heeft de belasting op de band of rol de neiging de versnellingsbak achteruit te drijven, maar de zelfremmende eigenschap van de wormwielkast verhindert dit, waardoor de transportband stil blijft staan ​​zonder dat een mechanische rem nodig is. Deze functie is niet alleen een veiligheidsvoordeel (het voorkomen van ongecontroleerde bewegingen tijdens onderhoud of stroomuitval), maar ook een kostenbesparing, omdat er geen extra remsysteem nodig is. Bij Raydafon produceert onze fabriek wormwielkasten met zorgvuldig berekende voorloophoeken om een ​​betrouwbare zelfvergrendeling voor de meeste transportbandtoepassingen te realiseren.

Belangrijkste redenen waarom zelfremmendheid in een wormwielkast gewaardeerd wordt in transportsystemen:

• Lasthouden zonder stroom:Bij hellende transportbanden houdt de zelfremmende wormwielkast de lading op zijn plaats wanneer de motor stilstaat, waardoor wordt voorkomen dat de band naar achteren schuift. Dit is essentieel voor de veiligheid en voorkomt productschade.
• Verminderd aantal componenten:Door de noodzaak van externe remmen, koppelingen of vasthoudinrichtingen te elimineren, vereenvoudigt de wormwielkast de aandrijflijn, waardoor zowel de initiële kosten als de potentiële storingspunten worden verminderd.
• Noodstopbeveiliging:In het geval van een stroomstoring zorgt een zelfremmende wormwielkast ervoor dat de transportband stil blijft staan, waardoor weglopende ladingen worden voorkomen die personeel kunnen verwonden of apparatuur kunnen beschadigen.
• Geen houdkoppelvereisten:De motor en het aandrijfsysteem hoeven geen houdkoppel uit te oefenen, wat betekent dat de motor tijdens stilstand volledig spanningsloos kan worden gemaakt, waardoor energie wordt bespaard en de warmteontwikkeling wordt verminderd.

Om een ​​effectieve zelfblokkering te bereiken, moet de wrijvingscoëfficiënt tussen de worm en het wormwiel voldoende zijn en moet de voorloophoek kleiner zijn dan de wrijvingshoek. Onze fabriek maakt gebruik van hoogwaardige tandwielen van bronslegering die een optimale wrijvingscoëfficiënt bieden (doorgaans 0,08-0,12) en een voorloophoek van 3 tot 5 graden voor de meeste zelfremmende modellen. Dit zorgt ervoor dat de zelfvergrendeling ook na langdurige slijtage betrouwbaar blijft. Voor toepassingen met zeer hoog rendement waarbij zelfvergrendeling niet vereist is, kunnen onze wormwielkastontwerpen echter ook worden geleverd met grotere inloophoeken (bijvoorbeeld 12-15 graden) om hogere efficiëntie te bereiken (tot 92 procent), ten koste van het zelfremmende vermogen. Ons technisch team vanRaydafon Technology Group Co., Limitedkan u adviseren over de beste configuratie op basis van de hellingshoek, belasting en veiligheidseisen van uw transportband.

In de praktijk is de zelfremmende eigenschap van de wormwielkast van onschatbare waarde gebleken bij tal van transporttoepassingen. In een voedselverwerkingsfabriek met schuine transportbanden voorkomt de wormwielkast bijvoorbeeld dat de band terugglijdt wanneer de lijn wordt gestopt voor reiniging. In een assemblagelijn in de auto-industrie houdt de wormwielkast de transportband tijdens robotbewerkingen op zijn plaats, zodat de onderdelen precies op hun plaats komen. De betrouwbaarheid van dit zelfremmende vermogen is een belangrijke reden waarom ontwerpers van transportsystemen de wormwielkast blijven verkiezen boven andere typen versnellingsbakken, zoals spiraalvormige of planetaire eenheden, die doorgaans extra remmechanismen vereisen. Uit de uitgebreide veldgegevens van onze fabriek blijkt dat transportbanden die zijn uitgerust met onze wormwielkast, in meer dan 50.000 installaties wereldwijd geen enkel achteruitrijincidenten hebben meegemaakt.

Hoe bereikt de wormwielkast een hoge koppeldichtheid in een compact ontwerp?

Transportsystemen hebben vaak beperkte ruimte, met beperkte ruimte voor grote aandrijvingen en versnellingsbakken. De wormwielkast is van nature compact omdat de worm en het wormwiel in een rechthoekige configuratie zijn opgesteld, waardoor de motor, afhankelijk van de toepassing, parallel aan of loodrecht op de transportas kan worden gemonteerd. Belangrijker nog is dat de wormwielkast hoge reductieverhoudingen bereikt in één enkele versnellingstrap, wat betekent dat een kleinere motor kan worden gebruikt om het vereiste uitgaande koppel te leveren, waardoor de totale voetafdruk verder wordt verkleind. Een eentraps wormwielkast met een verhouding van 50:1 is bijvoorbeeld gebruikelijk, terwijl een spiraalvormige tandwielkast drie of vier trappen nodig heeft om dezelfde reductie te bereiken, waardoor deze aanzienlijk meer ruimte in beslag neemt. Onze fabriek bij Raydafon Technology Group Co., Limited heeft het ontwerp van de wormwielkast geoptimaliseerd met een compacte hartafstand (CD) die varieert van 40 mm tot 160 mm voor onze standaardmodellen, waardoor een breed scala aan koppeluitgangen wordt geboden van 50 Nm tot 3.000 Nm.

Specifieke ontwerpkenmerken die bijdragen aan de koppeldichtheid in onze wormwielkast:

• Geharde en geslepen worm:De worm is gemaakt van gehard gelegeerd staal (20CrMnTi) met een hardheid van 58-62 HRC en het geslepen draadprofiel zorgt voor lage wrijving en een hoog draagvermogen. Hierdoor kan de wormwielkast tot 3.000 Nm koppel overbrengen met een hartafstand van slechts 160 mm.
• Centrifugaal gegoten bronzen wormwiel:Het wormwiel is gemaakt van CuSn12Ni2-brons, dat een uitstekende slijtvastheid en hoge belastbaarheid heeft. Het centrifugale gietproces produceert een dichte, porositeitvrije structuur die de levensduur van het tandwiel verlengt.
• Geoptimaliseerd tandprofiel:We gebruiken een aangepast ingewikkeld tandprofiel met een drukhoek van 22,5 graden, wat zorgt voor een balans tussen draagvermogen en efficiëntie. Dit profiel vermindert ook de spanningsconcentratie bij de tandwortel, waardoor de weerstand van de wormwielkast tegen schokbelastingen toeneemt.
• Lagers met hoge capaciteit:Op de wormas worden kegellagers gebruikt om zowel radiale als axiale belastingen aan te kunnen, terwijl op de wormwielas zware diepgroefkogellagers worden gebruikt. Deze lagers zijn zo gedimensioneerd dat ze de nominale levensduur van de versnellingsbak overschrijden (L10 > 20.000 uur).

Om het voordeel van de koppeldichtheid te kwantificeren, moeten we een typische transportbandtoepassing overwegen die een uitgangskoppel van 500 Nm bij 20 tpm vereist. Een spiraalvormige versnellingsbak met een 4-traps reductie kan een hartafstand van 200 mm hebben en 120 kg wegen. Onze wormwielkast met een verhouding van 40:1 kan hetzelfde koppel leveren met een hartafstand van 100 mm en een gewicht van slechts 60 kg, waardoor de benodigde montageruimte met 60 procent wordt verminderd en de algehele transportstructuur wordt vereenvoudigd. Deze compactheid is vooral waardevol bij modulaire transportsystemen, waarbij meerdere aandrijvingen worden gebruikt op een beperkt vloeroppervlak.

Bovendien biedt de haakse configuratie van de wormwielkast flexibiliteit bij de installatie. De ingaande as kan horizontaal of verticaal worden geplaatst en de motor kan afhankelijk van de beschikbare ruimte aan de boven-, onder- of zijkant worden gemonteerd. Onze fabriek biedt meerdere montageopties, waaronder voetmontage, flensmontage en reactiearmmontage, zodat deze bij elke transportbandindeling past. Dit aanpassingsvermogen, gecombineerd met de hoge koppeldichtheid, maakt de wormwielkast een ideale oplossing voor zowel nieuwe transportbandontwerpen als retrofittoepassingen waarbij de ruimte beperkt is.

Wat zijn de belangrijkste technische specificaties van onze wormwielkast voor transportbanden?

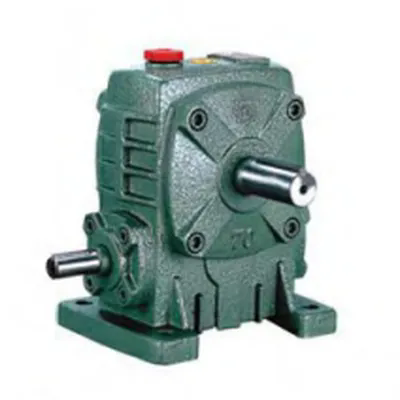

Raydafon biedt een uitgebreid assortiment wormwielkasten die speciaal zijn ontworpen voor transportbandtoepassingen. Onze serie omvat modellen met hartafstanden van 40 mm tot 160 mm, die een breed spectrum aan koppel- en snelheidsvereisten dekken. De onderstaande tabel geeft de belangrijkste specificaties weer van onze populairste modellen wormwielkast, die worden gebruikt in bandtransporteurs, rollenbanen, schroeftransporteurs en triltransporteurs. Alle waarden zijn gebaseerd op typetesten volgens de ISO 9001- en DIN 3996-normen. Onze fabriek kan ook de ingaande as, uitgaande as, montageflens en verhouding aanpassen aan uw specifieke transportbandontwerp.

Naast de standaard modellen met wormwielkast biedt onze fabriek een "transportbandklaar" pakket met een geïntegreerde ingaande asadapter, uitgaande asspie en een vooraf geïnstalleerde olieontluchter. Dit pakket vereenvoudigt de installatie en zorgt ervoor dat de wormwielkast bij aflevering direct klaar is voor gebruik. We bieden ook een optionele montageset voor een koppelarm, waarmee de wormwielkast reactiekoppel kan absorberen zonder een stijve basis, een functie die vooral handig is voor triltransporteurs.

Al onze wormwielkasten zijn gevuld met synthetische tandwielolie die bestand is tegen extreme temperaturen (-40°C tot +120°C) en niet giftig is, waardoor ze geschikt zijn voor transportbanden voor voedselverwerking. De behuizing is gemaakt van hoogwaardig gietijzer (GGG-40) met versterkte ribben, wat zorgt voor maximale stijfheid en uitstekende warmteafvoer. Onze fabriek brengt een tweelaagse corrosiebestendige coating aan (epoxyprimer en polyurethaan toplaag) die bestand is tegen chemicaliën en UV-degradatie, waardoor een lange levensduur in zware industriële omgevingen wordt gegarandeerd. Elke wormwielkast ondergaat een onbelaste inlooptest van 4 uur en een daaropvolgende vollast-efficiëntietest. Bij elke unit leveren wij een gedetailleerd testrapport.

Hoe kan de wormwielkast het geluid en de trillingen bij transportbanden verminderen?

Lawaai en trillingen zijn grote problemen bij transportsystemen, vooral in binnenomgevingen zoals fabrieken, magazijnen en voedselverwerkingsfaciliteiten. Overmatig lawaai kan leiden tot gezondheidsproblemen van werknemers, terwijl trillingen voortijdige slijtage van transportbandonderdelen en productschade kunnen veroorzaken. De wormwielkast biedt inherent lagere geluids- en trillingsniveaus vergeleken met veel andere typen versnellingsbakken, vanwege de glijdende werking tussen de worm en het wormwiel, wat resulteert in een geleidelijke belastingaangrijping in plaats van de plotselinge impact van in elkaar grijpende tandwielen. Bij Raydafon heeft onze fabriek de stille werking van onze wormwielkasten verder verbeterd door een combinatie van precisieproductie, geoptimaliseerde tandprofielen en geavanceerde smering.

Specifieke ontwerpkenmerken van onze wormwielkast die geluid en trillingen verminderen:

• Grondwormdraden:De worm is geslepen tot een oppervlakteruwheid van Ra 0,2 micrometer, waardoor het door wrijving veroorzaakte geluid wordt verminderd en een soepele verbinding met het wormwiel wordt gegarandeerd. Dit precisieslijpen vermindert ook de wrijvingscoëfficiënt, waardoor de efficiëntie wordt verbeterd en de bedrijfstemperaturen worden verlaagd.
• Optimalisatie van de helixhoek:We selecteren de spiraalhoek zorgvuldig om de variatie in de ingrijpingsstijfheid van het tandwielpaar te minimaliseren. Een lagere variatie in stijfheid vertaalt zich in minder trillingsexcitatie, wat resulteert in een stillere wormwielkast.
• Geluiddempende behuizing:De gietijzeren behuizing is ontworpen met dikkere wanden op kritieke plaatsen en bevat interne ribben die de voortplanting van geluidsgolven tegenhouden. Deze passieve geluidsreductietechniek kan het algehele geluidsniveau met 5 tot 8 dBA verlagen in vergelijking met standaardontwerpen.
• Hoogwaardige lagers:Het gebruik van hoogwaardige lagers met lage radiale speling en hoge precisie (P5- of P6-klasse) vermindert de asslingering en daarmee de trillingen die op het transportbandframe worden overgedragen. We gebruiken ook een aanpassing van de lagervoorspanning die consistent contact handhaaft, waardoor trillingen gedurende de levensduur van de wormwielkast worden geminimaliseerd.

Om de geluidsprestaties te kwantificeren heeft onze fabriek een geluidstest uitgevoerd in een echovrije kamer. Bij een typische transportsnelheid van 30 tpm en een belasting van 80 procent van het nominale koppel, werd het geluidsdrukniveau van onze wormwielkast gemeten op 72 dBA, vergeleken met 78 dBA voor een standaard unit van de concurrentie en 82 dBA voor een spiraalvormige versnellingsbak met vergelijkbare capaciteit. Deze reductie van 6-10 dBA is aanzienlijk, aangezien een reductie van 3 dBA wordt ervaren als een halvering van het geluidsniveau. In een echte transportbandtoepassing kan dit verschil een luidruchtige, oncomfortabele werkomgeving transformeren in een aangenamere en productievere omgeving.

Vibratiereductie is net zo belangrijk. Onze wormwielkast produceert trillingssnelheden (volgens ISO 10816) van minder dan 1,8 mm/s RMS, wat ruim binnen het "goede" bereik ligt voor industriële machines. Dit lage trillingsniveau verlengt de levensduur van de transportband, rollen en lagers en vermindert ook het risico op productverplaatsing op de band. Voor toepassingen met bijzonder strikte trillingslimieten, zoals het transporteren van gevoelige elektronische componenten of voedselproducten, kan onze fabriek een wormwielkast leveren met een optionele trillingsisolatorbevestiging en een dynamisch gebalanceerde uitgaande as. Door prioriteit te geven aan geluids- en trillingsreductie in ons ontwerp met wormwielkast, helpen we transporteurs een veiliger, betrouwbaarder en efficiënter materiaalbehandelingsproces te realiseren.

Veelgestelde vragen (FAQ)

Vraag 1: Is de zelfremmende werking van de wormwielkast altijd betrouwbaar bij hellende transportbanden?

Antwoord: De betrouwbaarheid van de zelfremmende functie hangt af van de wrijvingscoëfficiënt en de inloophoek van de worm. Onze wormwielkasten zijn ontworpen met een voorloophoek onder de wrijvingshoek (doorgaans 3-5 graden) om een ​​betrouwbare zelfvergrendeling onder normale bedrijfsomstandigheden te garanderen. Als de transportband echter wordt blootgesteld aan hoge trillings- of schokbelastingen, kan de zelfblokkering tijdelijk worden overwonnen. In dergelijke gevallen adviseren wij het gebruik van een wormwielkast met een iets grotere hellingshoek en het toevoegen van een externe rem voor extra veiligheid. Onze fabriek kan gedetailleerde begeleiding bieden bij het selecteren van de juiste zelfremmende configuratie voor uw specifieke hellings- en belastingsprofiel.

Vraag 2: Hoe verhoudt de efficiëntie van een wormwielkast zich tot een spiraalvormige tandwielkast voor transporttoepassingen?

Antwoord: Een wormwielkast met een hoge reductieverhouding (bijvoorbeeld 50:1) heeft doorgaans een rendement van 70 tot 85 procent, terwijl een spiraalvormige tandwielkast met dezelfde verhouding een rendement van 90 tot 95 procent kan behalen. Het rendement van de wormwielkast is echter niet de enige factor; het zelfremmende vermogen, de compactheid en de stillere werking wegen vaak op tegen het kleine efficiëntienadeel. Voor transportbanden die continu op volle belasting draaien, is de spiraalvormige tandwielkast misschien energiezuiniger, maar voor middelzware of intermitterende toepassingen maken de algemene voordelen van de wormwielkast deze de voorkeur. Onze fabriek kan een energiekostenanalyse uitvoeren om u te helpen beslissen welk type het beste is voor uw bedrijf.

Vraag 3: Wat is het aanbevolen smeermiddel voor een wormwielkast in transportbedrijf?

Antwoord: Wij adviseren voor de meeste transporttoepassingen het gebruik van een hoogwaardige synthetische tandwielolie (ISO VG 460 of 680), omdat deze een uitstekende filmsterkte biedt en stabiel blijft over een breed temperatuurbereik. Voor wormwielkasten die werken bij lage snelheden (lager dan 20 tpm) of in koude omgevingen (lager dan 0°C), kan een olie met een lagere viscositeit (ISO VG 320) worden gebruikt om karnverliezen te verminderen. Onze fabriek levert wormwielkasten die vooraf zijn gevuld met de door ons aanbevolen olie en biedt een gedetailleerd smeerschema. Regelmatige olieanalyses worden aanbevolen, vooral voor transportbanden die in stoffige of corrosieve omgevingen werken.

Vraag 4: Kan de wormwielkast de schokbelastingen aan die gebruikelijk zijn bij transportbanden voor bulkmateriaal?

Antwoord: Ja, onze wormwielkasten zijn ontworpen om schokbelastingen aan te kunnen, dankzij de robuuste constructie van de worm en het wormwiel. Het bronzen wormwiel heeft een gematigde ductiliteit die impactenergie absorbeert, terwijl de geharde stalen worm oppervlaktevermoeidheid weerstaat. Voor toepassingen met zware schokbelastingen, zoals steenbrekertransporteurs, kunnen wij een wormwielkast leveren met een grotere hartafstand en een geïntegreerde koppelbegrenzer. De koppelbegrenzer ontkoppelt de uitgaande as wanneer een vooraf ingesteld koppel wordt overschreden, waardoor schade aan de wormwielkast en de transportband wordt voorkomen. Onze fabriek biedt schokbelastingswaarden voor al onze wormwielkastmodellen, gebaseerd op de IEC 60804-normen.

Vraag 5: Wat is de typische levensduur van een wormwielkast in een transportsysteem en hoe kan deze worden verlengd?

Antwoord: De typische levensduur van onze wormwielkast in een transportbandtoepassing is 50.000 tot 100.000 uur onder nominale belasting. Dit kan worden uitgebreid door regelmatig onderhoud uit te voeren: het oliepeil en de kwaliteit elke 500 uur controleren, de olie elke 2.000 uur (of jaarlijks) vervangen en de uitgaande asafdichting op lekkage inspecteren. Voor veeleisende toepassingen raden wij aan een synthetische olie met anti-slijtage additieven te gebruiken en de olie elke 3.000 uur te verversen. Onze fabriek biedt een conditiebewakingsservice die trillingen van de versnellingsbak en oliedegradatie meet, zodat u onderhoud kunt plannen voordat er een storing optreedt. Met goed onderhoud kan een wormwielkast gemakkelijk meer dan 150.000 bedrijfsuren meegaan.

Conclusie: De wormtandwielkast – een betrouwbare oplossing voor transportbandautomatisering

De wormwielkast blijft een voorkeursoplossing voor transportsystemen, omdat deze voldoet aan de kernvereisten van materiaaltransport: veilig vasthouden van de last (door zelfvergrendeling), hoog koppel in een compact formaat, stille en trillingsvrije werking en betrouwbaarheid op lange termijn. Bij Raydafon Technology Group Co.,Limited heeft onze fabriek het ontwerp en de productie van wormwielkasten geperfectioneerd om aan de eisen van moderne transportbanden te voldoen, waarbij geavanceerde materialen, precisiebewerking en strenge kwaliteitscontrole zijn geïntegreerd. Of u nu een nieuwe transportlijn ontwerpt of een bestaande upgradet, ons assortiment wormwielkasten biedt de prestaties, flexibiliteit en duurzaamheid die u nodig heeft.

Bent u klaar om de prestaties van uw transportsysteem te verbeteren met een betrouwbare wormwielkast?Neem vandaag nog contact op met Raydafon Technology Group Co., Limitedvoor een uitgebreid advies over de keuze van de versnellingsbak. Ons technische team analyseert de snelheid, het koppel en de omgevingsomstandigheden van uw transportband en adviseert het optimale model wormwielkast met de juiste verhouding, montage en afdichtingsopties. Wij bieden voorbeeldeenheden voor testen, 3D CAD-modellen voor integratie en volledige after-salesondersteuning.Vraag nu uw gratis ontwerpvoorstel voor een wormwielkast aan bij Raydafon Technology Group Co., Limited en ervaar het verschil van een werkelijk geoptimaliseerde transportbandaandrijving.
