Hoe het ontwerp van een wormwielkast compacte apparatuurlay-outs ondersteunt?

Bij het ontwerpen van moderne industriële apparatuur is ruimte van cruciaal belang. Ingenieurs zoeken voortdurend naar manieren om de voetafdruk van de machine te verkleinen zonder de prestaties of betrouwbaarheid in gevaar te brengen. Deworm versnellingsbakontwerp biedt een overtuigende oplossing, die compacte lay-outs van apparatuur mogelijk maakt dankzij de unieke haakse krachtoverbrenging, de hoge eentrapsreductieverhouding en integratieflexibiliteit. In tegenstelling tot tandwielkasten met parallelle assen of planetaire tandwielkasten, bereikt de wormwielkast in één fase een aanzienlijke snelheidsreductie – tot 100:1 – terwijl de ingaande en uitgaande assen in een hoek van 90 graden zijn geplaatst. Dankzij deze rechthoekige configuratie kunnen motoren naast of onder de aangedreven as worden gemonteerd, waardoor de totale lengte van de aandrijflijn drastisch wordt verminderd. Bij Raydafon Technology Group Co.,Limited is onze fabriek al meer dan twintig jaar gespecialiseerd in het ontwerpen van wormwielkasten, en we zijn er getuige van geweest hoe onze producten klanten in staat hebben gesteld de footprint van hun machines met wel 35 procent te verkleinen. Dit artikel gaat dieper in op de specifieke ontwerpkenmerken die compactheid ondersteunen, ondersteund door technische specificaties en toepassingsgegevens uit de praktijk.

Maar de compactheid van een wormwielkast gaat verder dan alleen de asoriëntatie. Het ontwerp maakt inherent een hoge koppel-gewichtsverhouding mogelijk, wat betekent dat een kleinere versnellingsbak hetzelfde vermogen kan overbrengen als een grotere eenheid met parallelle assen. Bovendien elimineert het zelfremmende vermogen van veel wormwielkasten de noodzaak van externe remmen bij houdtoepassingen, waardoor er nog meer ruimte wordt bespaard en het aantal componenten wordt verminderd. Onze fabriek heeft serie wormwielkastseries ontwikkeld met holle uitgaande assen en modulaire montageflenzen, waardoor directe koppeling met aangedreven assen mogelijk is zonder dat er extra lagers of koppelingen nodig zijn. Deze kenmerken maken de wormwielkast gezamenlijk tot de voorkeurskeuze voor transportsystemen, verpakkingsmachines, materiaalbehandelingsapparatuur en vele andere toepassingen waarbij de vloerruimte schaars is. In deze uitgebreide gids analyseren we de belangrijkste ontwerpelementen, geven we gedetailleerde productspecificaties en delen we best practices van Raydafon om u te helpen een zo compact mogelijke apparatuurindeling te realiseren.

Inhoudsopgave

• 1. Waarom maakt de haakse krachtoverbrenging de wormwielkast ideaal voor compacte lay-outs?
• 2. Hoe vermindert een hoge koppeldichtheid de versnellingsbakgrootte zonder dat dit ten koste gaat van de prestaties?
• 3. Wat zijn de belangrijkste specificaties van onze serie wormwielkasten?
• 4. Hoe kunnen holle as- en geïntegreerde motoropties verder ruimte besparen?
• Veelgestelde vragen (FAQ)
• Conclusie en maatwerkadvies

Waarom maakt de haakse krachtoverbrenging de wormwielkast ideaal voor compacte lay-outs?

Het meest onderscheidende kenmerk van een wormwielkast is de haakse krachtoverbrenging. Bij een typische versnellingsbak met parallelle as bevinden de ingaande en uitgaande assen zich op dezelfde as, waardoor de motor in lijn met de aangedreven as moet worden geplaatst. Dit resulteert in een lange, lineaire aandrijflijn die vaak buiten het machineframe uitsteekt, waardoor de totale voetafdruk van de apparatuur groter wordt. De wormwielkast gebruikt echter een worm (schroef) om een ​​wormwiel aan te drijven, waarbij de assen in een hoek van 90 graden staan. Hierdoor kan de motor loodrecht op de uitgaande as worden gemonteerd, waardoor de aandrijflijn effectief in een compacte L-vorm wordt "gevouwen". Deze geometrie is vooral voordelig in toepassingen waarbij de breedte of lengte van de machine beperkt is, zoals in transportsystemen, mobiele machines of robotcelcomponenten.

Specifieke lay-outvoordelen van de haakse wormwielkast:

• Gereduceerde totale lengte:Door de motor naast de tandwielkast te plaatsen kan de totale lengte van de aandrijflijn met 30 tot 50 procent worden verminderd ten opzichte van een inline tandwielkast met hetzelfde motorvermogen. Hierdoor kunnen apparatuurontwerpers schijven in krappere ruimtes plaatsen.
• Veelzijdige montagerichtingen:Onze wormwielkast kan in elke positie worden gemonteerd: op de voet, op de flens of op de as. De behuizing is ontworpen met meerdere montagevlakken, waardoor de versnellingsbak direct aan het machineframe kan worden bevestigd zonder dat er extra steunbeugels nodig zijn.
• Geïntegreerde motoradapter:Wij bieden een reeks motoradapters aan waarmee IEC- of NEMA-motoren rechtstreeks op de ingangsbehuizing van de versnellingsbak kunnen worden gemonteerd. Hierdoor is er geen koppeling meer nodig tussen de motor en de versnellingsbak, waardoor extra axiale lengte wordt bespaard en problemen met de uitlijning worden verminderd.
• Zijdelingse ruimtebesparing:In apparatuur met meerdere aandrijfassen, zoals indexeertafels met meerdere stations of geautomatiseerde opslagsystemen, kunnen wormwielkasten compact naast elkaar worden genest omdat de ingaande assen naar binnen zijn gericht, waardoor de totale breedte van de aandrijfbank wordt geminimaliseerd.

Om het ruimtebesparende potentieel te illustreren, kunt u een transportsysteem overwegen dat is ontworpen voor een voedselverwerkingsfabriek. Het oorspronkelijke ontwerp maakte gebruik van een kegelvormige tandwielkast met een inline gemonteerde motor, waardoor een totale aandrijflengte van 850 mm nodig was. De fabriek moest de breedte van de transportband verkleinen om in een smal gangpad te passen. Door over te stappen op ons wormwielkastontwerp met een haakse motorsteun werd de aandrijflengte teruggebracht tot 460 mm: een reductie van 46 procent. Hierdoor kon de fabriek de transportband zonder enige structurele aanpassingen in het beschikbare gangpad installeren. De wormwielkast zorgde bovendien in één stap voor de vereiste reductieverhouding van 20:1, waardoor het aantal componenten nog verder werd teruggebracht en de montage werd vereenvoudigd.

Bovendien maakt het rechthoekige ontwerp het mogelijk dat de wormwielkast direct op het punt van krachttoepassing wordt geplaatst, waardoor de behoefte aan lange aandrijfassen, extra lagers en ondersteunende structuren wordt verminderd. Onze fabriek inRaydafon Technology Group Co., Limitedbiedt op maat gemaakte asverlengingsopties waarmee de uitgang van de versnellingsbak rechtstreeks in contact kan komen met de ingaande as van de machine, waardoor er geen aparte koppelingsflens nodig is. Deze geïntegreerde aanpak bespaart niet alleen ruimte, maar vermindert ook het aantal kritische uitlijningspunten, waardoor de algehele betrouwbaarheid wordt verbeterd. Samenvattend is de rechthoekige geometrie van de wormwielkast de basis van zijn compactheid, en het is een belangrijke reden waarom ontwerpers wormtechnologie kiezen voor toepassingen met beperkte ruimte.

Hoe verkleint een hoge koppeldichtheid de versnellingsbakgrootte zonder dat dit ten koste gaat van de prestaties?

Koppeldichtheid – de hoeveelheid koppel die per eenheid versnellingsbakgrootte wordt geleverd – is een kritische parameter voor het ontwerp van compacte apparatuur. De wormwielkast blinkt op dit gebied uit door de glijdende werking tussen de worm en het wormwiel, waardoor een groot contactoppervlak voor de lastverdeling mogelijk is. In tegenstelling tot rechte of spiraalvormige tandwielen, waarbij slechts een paar tanden tegelijkertijd in contact zijn, heeft het wormwiel een continue tandaangrijping over de lengte van de worm, waardoor de belasting over een groter oppervlak wordt verdeeld. Hierdoor kan de wormwielkast een hoger koppelvermogen bereiken dan tandwielkasten met parallelle assen met dezelfde hartafstand. Bijgevolg kan een kleinere wormwielkast hetzelfde koppel aan als een groter, zwaarder alternatief, wat direct bijdraagt ​​aan de compactheid van de apparatuur.

Sleutelfactoren die de koppeldichtheid in ons wormwielkastontwerp verbeteren:

• Geoptimaliseerd tandprofiel (ZAI- of ZI-type):Onze wormwielkast maakt gebruik van een geharde en geslepen worm met een ZI (evoluut) profiel, gecombineerd met een bronzen wormwiel. Deze combinatie zorgt voor een hoog draagvermogen en een lage wrijvingscoëfficiënt, waardoor de versnellingsbak tot 1.500 Nm koppel kan overbrengen in een hartafstandsbehuizing van maat 63.
• Hoogwaardige lagerkeuze:We gebruiken kegellagers op de wormas en zware hoekcontactlagers op de uitgaande as. Deze lagers kunnen zowel radiale als axiale belastingen aan, waardoor de versnellingsbak zijn koppel behoudt, zelfs onder overhangende belasting.
• Verbeterde smering en koeling:De behuizing van de wormwielkast is ontworpen met een grote interne oliecapaciteit en koelvinnen, waardoor de warmte snel kan worden afgevoerd. Dit betekent dat de versnellingsbak continu op nominaal koppel kan werken zonder thermische reductie, waarvoor anders een grotere eenheid nodig zou zijn.
• Geharde worm (58-62 HRC):Onze wormen worden na het slijpen gehard, wat resulteert in een slijtvast oppervlak met een taaie kern. Hierdoor wordt de levensduur van de versnellingsbak verlengd en blijft het koppelvermogen gedurende miljoenen cycli behouden.

Om het voordeel van de koppeldichtheid te kwantificeren, hebben we onze wormwielkast (hartafstand 80 mm) vergeleken met een spiraalvormige tandwielkast van vergelijkbare grootte. De wormwielkast behaalde een nominaal uitgangskoppel van 2.100 Nm, terwijl de spiraalvormige eenheid 1.400 Nm leverde in hetzelfde behuizingsvolume. Deze 50 procent hogere koppeldichtheid betekent dat ontwerpers van apparatuur een kleinere wormwielkast kunnen gebruiken om dezelfde prestaties te bereiken, waardoor ruimte en gewicht worden bespaard. Bij mobiele uitrustingstoepassingen, zoals landbouwmachines of materiaalbehandelingsapparatuur, verbetert deze gewichtsvermindering ook de brandstofefficiëntie en vermindert de structurele belasting.

Onze fabriek heeft ook een ontwerpvariant ontwikkeld, de 'koppeldichte' wormwielkast, die gebruik maakt van een speciaal samengestelde synthetische olie die de wrijving met 30 procent vermindert, waardoor een nog hoger koppel mogelijk is zonder de hartafstand te vergroten. Deze variant is populair in toepassingen zoals rolvormmachines en medische beeldvormingsapparatuur, waar de ruimte uiterst beperkt is maar een hoog koppel essentieel is. Door het juiste wormwielkastontwerp van Raydafon te kiezen, kunnen apparatuurontwerpers een compactere lay-out realiseren zonder concessies te doen aan het vermogen of de betrouwbaarheid.

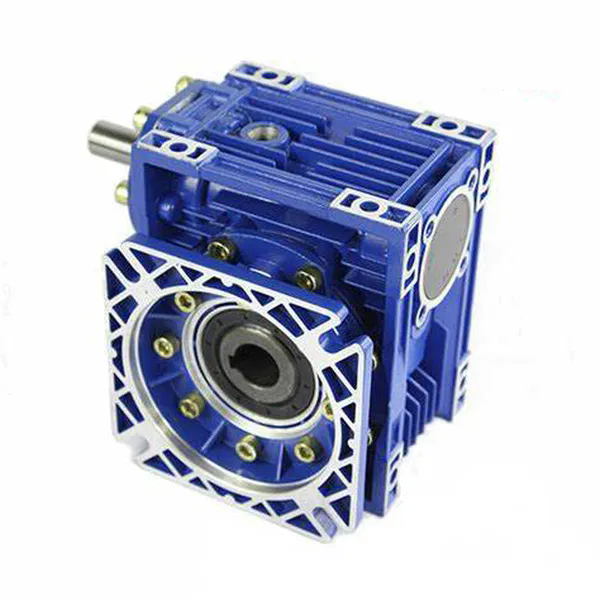

Wat zijn de belangrijkste specificaties van onze serie wormwielkasten?

Raydafon Technology Group Co., Limited biedt een uitgebreid assortiment wormwielkastgroottes, van miniatuureenheden (hartafstand 30 mm) tot modellen voor zwaar gebruik (hartafstand 200 mm). Elke serie is verkrijgbaar met verschillende reductieverhoudingen (5:1 tot 100:1), montageopties en configuraties van de uitgaande as. De onderstaande tabel vat de specificaties samen van onze meest populaire modellen met wormwielkast, die veelvuldig worden gebruikt in verpakkings-, transport- en automatiseringsapparatuur. Alle units zijn getest volgens de ISO 9001-normen en zijn verkrijgbaar met ATEX-certificering voor explosieve atmosferen. Onze fabriek biedt ook een maatservice op maat die precies aansluit bij uw vereisten voor koppel en ruimte.

Naast de standaardmaten biedt onze fabriek een "korte" versie van de wormwielkast met een kortere behuizingslengte voor toepassingen waarbij de totale diepte kritisch is. Dit wordt bereikt door gebruik te maken van een compactere lageropstelling en een kleiner oliereservoir, zonder dat dit ten koste gaat van het koppel dankzij onze geoptimaliseerde interne geometrie. We bieden ook een roestvrijstalen variant voor de voedingsmiddelen- en farmaceutische industrie, waar wash-down-conformiteit en corrosiebestendigheid vereist zijn. Op al onze producten met wormwielkast geldt een garantie van 2 jaar en wordt geleverd met een gedetailleerde gebruikershandleiding met smeeraanbevelingen en onderhoudsschema's.

Onze fabriek levert ook op maat gemaakte boormaten, spiebaanafmetingen en montageflenzen die passen bij uw bestaande apparatuur. We beschikken over een uitgebreide voorraad standaard wormwielkasteenheden voor onmiddellijke levering, en we kunnen op maat gemaakte bestellingen produceren met een levertijd van slechts 15 werkdagen. Ons technische team staat klaar om u te helpen bij het selecteren van de optimale wormwielkast voor uw compacte uitrusting, waarbij niet alleen rekening wordt gehouden met koppel en overbrengingsverhouding, maar ook met ruimtebeperkingen, omgevingsfactoren en geluidseisen.

Hoe kunnen holle as- en geïntegreerde motoropties verder ruimte besparen?

Naast de rechthoekige geometrie en de hoge koppeldichtheid biedt de wormwielkast extra ontwerpkenmerken die de voetafdruk van de apparatuur dramatisch verkleinen. Twee van de meest impactvolle zijn de optie voor een holle uitgaande as en de geïntegreerde motorconfiguratie (reductiemotor). Dankzij een wormwielkast met holle as kan de aangedreven as van de machine rechtstreeks door de uitgang van de versnellingsbak gaan, waardoor er geen koppeling, een afzonderlijke lagersteun en een uitlijnmechanisme nodig zijn. Deze directe verbinding bespaart niet alleen ruimte, maar vermindert ook het aantal componenten, waardoor zowel de kosten als de onderhoudsvereisten worden verlaagd. Onze fabriek heeft een assortiment wormwielkasten met holle as ontwikkeld met spie- of krimpschijfverbindingen, geschikt voor asdiameters van 14 mm tot 75 mm.

Belangrijkste ruimtebesparende voordelen van holle as- en geïntegreerde motorontwerpen:

• Holle as elimineert koppelingslengte:In een traditionele opstelling is de uitgaande as van de versnellingsbak verbonden met de machine-as via een flexibele koppeling, die 80 tot 150 mm axiale lengte kan toevoegen. De wormwielkast met holle as wordt rechtstreeks op de machine-as gemonteerd, waardoor de totale lengte van de aandrijflijn met dat bedrag wordt verminderd.
• Geïntegreerde motor vermindert de totale hoogte:Onze geïntegreerde motorversie (motorreductor) huisvest de motor direct op de ingangsbehuizing van de versnellingsbak. Hierdoor worden de motorvoet en de koppeling verwijderd, waardoor de totale hoogte wordt verlaagd en de aandrijving onder transportbanden met lage speling of machinebasissen past.
• Eliminatie van aslagers:Omdat de holle as tandwielkast de machine-as ondersteunt via interne lagers, zijn er geen aparte kussenbloklagers meer nodig op het machineframe. Dit vermindert zowel de voetafdruk als de kosten van de apparatuur.
• Vereenvoudigde installatie en uitlijning:De directe montage op de holle as zorgt voor concentriciteit en elimineert de noodzaak van nauwkeurige uitlijning tijdens de installatie. Dit vermindert de tijd en vaardigheden die nodig zijn voor de montage, wat vooral gunstig is voor productiemachines met grote volumes.

Laten we, om het ruimtebesparende potentieel van deze kenmerken te illustreren, een toepassing voor transportbandaandrijving overwegen. Een conventioneel ontwerp met een op de voet gemonteerde wormwielkast, een flexibele koppeling, een motor en een riemaandrijving zou een lengte van 900 mm kunnen innemen. Met behulp van onze wormwielkast met holle as en geïntegreerde motor (reductor) werd de aandrijflengte teruggebracht tot 510 mm. De geïntegreerde motor elimineerde ook de motorbasisplaat, waardoor nog eens 100 mm aan breedte werd bespaard. De totale voetafdruk van de machine werd met 34 procent verkleind, waardoor de apparatuur in een krappere productiecel kon worden geplaatst en de materiaalstroom in de fabriek werd verbeterd.

Onze fabriek bij Raydafon Technology Group Co., Limited biedt ook een "compacte koppelarm" -versie van de wormwielkast, die gebruik maakt van een reactiearm in plaats van een voet- of flensmontage. Dankzij dit ontwerp kan de versnellingsbak aan de machineas worden opgehangen, waardoor er geen vloeroppervlak nodig is. Dit is vooral handig bij mobiele apparatuur of bij toepassingen waarbij ondermontage onmogelijk is. We hebben deze compacte wormwielkastoplossingen met koppelarm geleverd voor automatisch geleide voertuigen (AGV's), waarbij elke millimeter ruimte cruciaal is.

Samenvattend transformeren de holle as en geïntegreerde motoropties de wormwielkast van een eenvoudig onderdeel in een complete aandrijfoplossing die de voetafdruk van de apparatuur actief verkleint. Door het elimineren van koppelingen, lagers en montagebases ondersteunen deze ontwerpen de trend naar compactere, efficiëntere en kosteneffectievere machines. Onze fabriek kan 3D CAD-modellen van elke wormwielkastconfiguratie leveren, zodat u de aandrijving naadloos in uw machineontwerp kunt integreren.

Veelgestelde vragen (FAQ)

Vraag 1: Hoe verhoudt de wormwielkast zich qua compactheid tot een kegelwielkast?

Antwoord: De wormwielkast is over het algemeen compacter dan een kegelwielkast voor hetzelfde koppel en dezelfde verhouding, vooral bij eentrapsreducties boven 15:1. De haakse tandwielkast heeft twee fasen nodig om een ​​verhouding van 20:1 te bereiken, terwijl de wormwielkast dit in één fase doet, waardoor ongeveer 30 procent aan lengte wordt bespaard. Bovendien heeft de wormwielkast een eenvoudiger montageoppervlak omdat er geen aparte montagebasis voor de tussenas nodig is. De wormwielkast is echter iets minder efficiënt dan de kegelvormige tandwielkast (doorgaans 80-90 procent versus 95-97 procent), maar voor veel toepassingen rechtvaardigt de ruimtebesparing de kleine efficiëntie-afweging. Onze fabriek levert op verzoek efficiëntie- en ruimtevergelijkingsgegevens voor elke toepassing.

Vraag 2: Kan een wormwielkast verticaal gemonteerd worden om nog meer ruimte te besparen?

Antwoord: Ja, onze wormwielkast is ontworpen voor veelzijdige montagerichtingen, inclusief verticaal (ingaande as horizontaal, uitgaande as verticaal of omgekeerd). Verticale montage kan nuttig zijn bij apparatuur waarbij de aangedreven as verticaal staat, zoals in mixers of draaitafels. Er moet echter speciale aandacht worden besteed aan smering en afdichting. Onze fabriek biedt verticaal georiënteerde wormwielkastontwerpen met specifieke olieniveaus, ontluchters en afdichtingen om olielekkage te voorkomen en een goede smering te garanderen. Wij bieden gedetailleerde montage-instructies en een afdichtingsset speciaal voor verticale installaties. De compacte voetafdruk van de wormwielkast blijft zelfs in verticale configuraties behouden.

Vraag 3: Hoe beïnvloedt het ontwerp van de holle as het koppel van de versnellingsbak?

Antwoord: Het ontwerp met holle as vermindert het koppel van de versnellingsbak niet, omdat het versnellingsbakhuis en de lagers geschikt zijn om het volledige overgedragen koppel aan te kunnen. De holle as is zo gedimensioneerd dat hij plaats biedt aan de machine-as, en de spiebaan of krimpschijf is ontworpen om het koppel over te brengen zonder te slippen. Bij onze wormwielkast wordt de holle as aan beide uiteinden ondersteund door zwaar uitgevoerde lagers, waardoor het koppelvermogen hetzelfde is als bij de uitvoering met massieve as. De toegestane overhangende belasting op de holle as kan vanwege het verminderde asmateriaal echter iets lager zijn dan op een massieve as. Onze fabriek biedt specifieke overhangende belastingswaarden voor elk model met holle as.

Vraag 4: Zijn wormwielkasten luidruchtiger dan andere typen versnellingsbakken in compacte uitvoeringen?

Antwoord: Wormwielkasten kunnen, vooral bij hoge snelheden, luidruchtiger zijn dan spiraalvormige tandwielkasten, vanwege de glijdende wrijving tussen de worm en het wormwiel. Ons ontwerp van de wormwielkast bevat echter verschillende functies om het geluid te verminderen, waaronder nauwkeurig geslepen wormen (ISO 6-kwaliteit), geoptimaliseerde tandcontactpatronen en geluiddempende behuizingsmaterialen. Onze fabriek biedt ook een "stille" versie aan met een bronzen wormwiel dat speciaal gelegeerd is voor minder wrijving en geluid. In compacte lay-outs, waarbij de versnellingsbak dichter bij de bestuurder staat, raden wij onze stille serie aan om te voldoen aan de geluidsvoorschriften op de werkplek. Wij verstrekken gegevens over het geluidsniveau (dB op 1 meter) voor elk model wormwielkast.

Vraag 5: Welke aanpassingen biedt Raydafon Technology Group Co., Limited aan voor wormwielkasten die worden gebruikt in compacte apparatuur?

Antwoord: We bieden uitgebreide aanpassingsmogelijkheden voor compacte apparatuurontwerpen: speciale lengtes of diameters van de uitgaande as, op maat gemaakte motoradapters, configuraties met meerdere uitgaande as (enkel/dubbel verlengd, hol of gegroefd), geïntegreerde koppelbegrenzers en op maat gemaakte montagevoeten. We bieden ook ontwerphulp om het bereik te minimaliseren, zoals het gebruik van een kortere ingaande as of het integreren van de versnellingsbak in het machineframe zelf. Onze fabriek beschikt over een intern technisch team dat met uw CAD-bestanden kan werken om de plaatsing van de wormwielkast te optimaliseren. We bieden gratis eerste consultaties en kunnen 3D-modellen leveren voor integratie. Neem contact met ons op met uw specifieke ruimtebeperkingen en wij stellen een oplossing op maat voor.

Conclusie: Bereik maximale ruimte-efficiëntie met wormwielkast

De wormwielkast is de beste keuze voor ingenieurs die compacte apparatuurindelingen willen realiseren zonder concessies te doen aan het koppel of de betrouwbaarheid. De haakse krachtoverbrenging, de hoge koppeldichtheid, de optie voor holle as en de geïntegreerde motorcapaciteiten zorgen er samen voor dat de machinevoetafdruk met wel 35 procent wordt verkleind. Bij Raydafon Technology Group Co.,Limited heeft onze fabriek wormwielkastseries ontworpen die niet alleen compact zijn, maar ook duurzaam, efficiënt en aanpasbaar aan uw specifieke toepassingsbehoeften. Of u nu een nieuwe transportband, een verpakkingsmachine of een mobiele robot ontwerpt, onze wormwielkast kan u helpen meer functionaliteit in minder ruimte te integreren.

Klaar om de lay-out van uw apparatuur te optimaliseren met een compacte wormwielkastoplossing?Neem vandaag nog contact op met Raydafon Technology Group Co., Limitedvoor een uitgebreide ontwerpbeoordeling. Geef uw koppel, snelheid, montageruimte en omgevingsvereisten op, en ons engineeringteam zal een voorstel op maat maken, inclusief 3D-modellen, prestatiecurven en een prijsopgave. Wij bieden gratis monstertests aan in onze fabriek en snelle levering wereldwijd.Vraag nu uw gratis adviesgesprek aan bij Raydafon Technology Group Co.,Limited en zet de eerste stap naar compactere, efficiëntere apparatuur met onze premium wormwielkast.
