Slipkoppeling aftakas voor schijfmaaier 1340
  • Slipkoppeling aftakas voor schijfmaaier 1340Slipkoppeling aftakas voor schijfmaaier 1340
  • Slipkoppeling aftakas voor schijfmaaier 1340Slipkoppeling aftakas voor schijfmaaier 1340

Slipkoppeling aftakas voor schijfmaaier 1340

Groothandel vervangende aftakas met slipkoppeling voor schijfmaaier 1340 / Hesston 1340 en 1345. De 55N dubbele homokineet vervangt een 80 graden homokineet aan de trekkerzijde en een 50 graden homokineet aan de schijfzijde. Trekkeraansluiting is doorgaans 1.375-21; De werktuigaansluiting is een ronde klem van 1,50 inch; de constructie maakt gebruik van 1-3/8 inch 6-spline-uiteinden. De dubbele plaatwrijvingskoppeling is ingesteld op een slipkoppel van 2.800 N·m en wordt na overbelasting weer ingeschakeld. Onderdeelnummers 14656849, 82-14656849 en 83-14656849 zijn vermeld voor de volledige montage, de werktuighelft en de tractorhelft. Compatibiliteit omvat Hesston 1340/1345, geselecteerde CaseIH 8312, Massey Ferguson PTD 12 en New Idea 5512. MOQ, maatwerk en levertijd worden per bestelling vermeld nadat het onderdeelnummer en de aansluitingsgrootte zijn bevestigd.

Groothandel OEM-vervanging · Aandrijflijn schijfmaaier

Groothandel slipkoppeling aftakas voor schijfmaaier 1340 — Specificaties, minimumgrootte, maatwerk en levertijd voor Hesston 1340/1345 en compatibele schijfmaaiers

Dit is een vervangende aftakas met slipkoppeling voor schijfmaaier 1340 en de Hesston 1340/1345 groep. De pagina is gebouwd rond de drie controles die bepalen of de as past: de homokineethoek aan elke kant, de tractor en de aansluitmaten van de werktuigen en het slipkoppel dat de schijfversnellingsbak beschermt. Onderdeelnummers voor het complete montage, de werktuighelft en de tractorhelft staan hieronder vermeld, zodat u de bestaande eenheid kunt matchen het aanvragen van een offerte.

Groothandel offertePer bestelling
MOQPrijs per bestelling
MaatwerkOp tekening gebaseerd
DoorlooptijdPrijs per bestelling

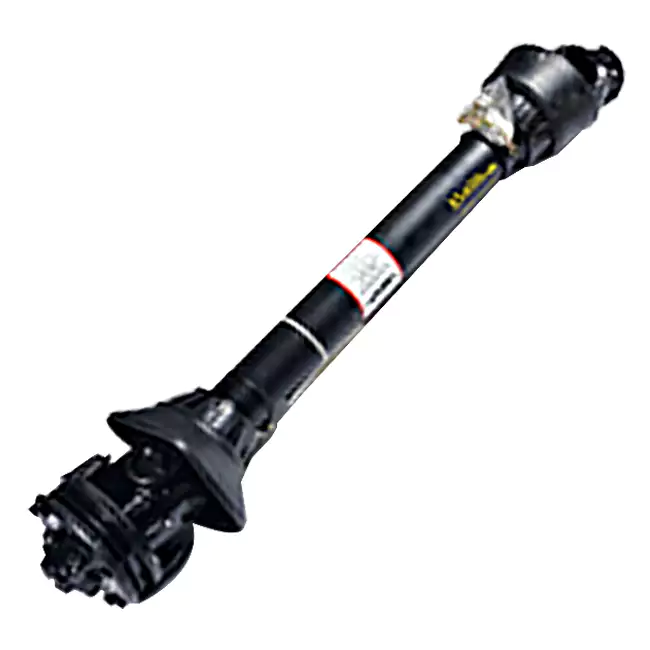

Slip clutch PTO shaft for Disc Mower 1340 — complete 55N double CV assembly
Complete 55N dubbele CV-montage met slipkoppeling - CV aan tractorzijde 80 graden, CV aan schijfzijde 50 graden.

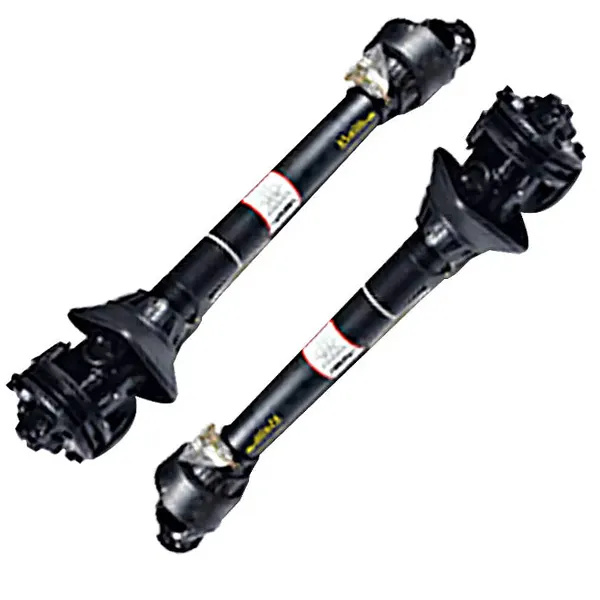

Slip clutch PTO shaft for Disc Mower 1340 — clutch and yoke detail
Koppelings- en jukdetail: wrijvingskoppeling met dubbele plaat en 1-3/8 inch 6-spline-uiteinde.

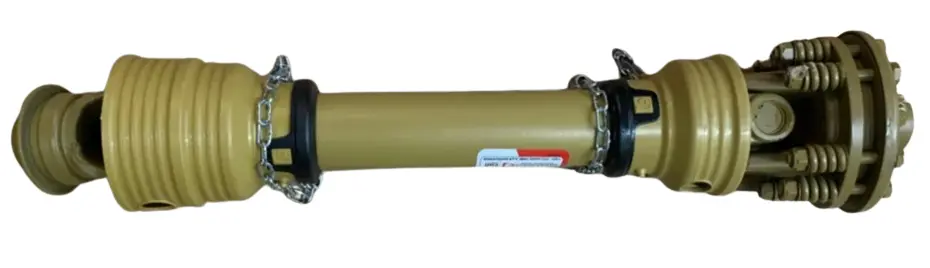

Slip clutch PTO shaft for Disc Mower 1340 — CV joint angle
Referentie homokineethoek – 80 graden trekkerzijde en 50 graden schijfzijde.
Slip clutch PTO shaft for Disc Mower 1340 — exploded parts view
Explosietekening van onderdelen: kruisset, buisjukken, slipkoppeling en veiligheidsschild.
  • Hesston1340/1345
  • CaseIHselecteer 8312
  • Massey FergusonPTD 12
  • Nieuw idee 5512
  • 55Ndubbele CV
  • 2.800 N·mslipkoppel

Aandrijflijn en koppeling

Originele uitrustingsreferentie
55N
CV-hoek aan trekkerzijde
80 graden
CV-hoek aan schijfzijde
50 graden
Ingaande as
Meestal rond 1,50 inch
Tractor/werktuig uiteinden
1-3/8" 6 spiebanen
Trekkeraansluiting in 14656849
1.375-21
Implementeer verbinding
1,5" RD-klem
Type slipkoppeling
Wrijving met dubbele plaat
Slipkoppel
2.800 N·m
Stroomonderbreking bij overbelasting
Binnen 0,3 seconden
Zelf-reset na slip
Binnen 30 seconden

Constructie en bescherming

Materiaal van de schacht
40Cr gelegeerd staal
Oppervlaktebehandeling
Dacromet anti-roest
Bestand tegen zoutsproei
Meer dan 1.000 uur
Afdichting regeling
Skeletoliekeerring met drie lippen + magnetische chipverwijderingsring
Bescherming tegen stof
Volledig gesloten stofkap
Verontreiniging referentie
ISO 4406 18/16 na 500 uur in zand, stof en dauw
Referentie bladsnelheid
1.800–2.200 tpm
Demping
Hydraulische demping + veervoorspanning
Slijtage indicatie
Visuele slijtage-indicatorring
Referentie brandstofverbruik
12% reductie in aangeleverd materiaal

Onderdeelnummertabel — Volledige constructie en helften

55N dubbele CV-assemblage en onderdeelnummers van de halve as
Onderdeelnummer Tractor Implementeren Beschrijving
14656849 1.375-21 1,5" RD-klem 55N 80x50 Dubbele CV
82-14656849 geen 1,5" RD-klem 55N 50 graden CV half (werktuig)
83-14656849 1.375-21 geen 55N 80 graden CV half (tractor)

De complete montage is het onderdeelnummer dat moet worden besteld wanneer beide helften worden vervangen. Als alleen de trekker half of de werktuighelft is versleten, het nummer van de halve as komt overeen. De twee helften worden apart vermeld omdat de CV-hoek verschilt tussen de tractorzijde en de schijfzijde. Voor andere schijfmaaiertoepassingen, zie deAftakas voor schijvencategorie.

Productonderdelen — Referentienummers voor servicevervanging

Serviceonderdelen op referentienummer en onderdeelnummerkolom
Ref. Nee. Onderdeelnaam 147129 147134 147248
1 Kruisset 170015 170020 170020
2 Rolspeld 170120 170120 170120
3 Vrouwelijk buiseindjuk 151050 151070 151070
4 Binnenband 151090 151092 151092
5 Slipkoppeling montage — — —
6 Mannelijke buiseindjuk 151045 151065 151065
7 Buitenste buis 151091 151093 151093
8 Eindjuk van de tractor 151035 151055 151055
9 Snelkoppelingspin 170110 170110 170110
10 Veiligheidsschild 124310 124315 124315
10 Veiligheidsschild Eurocardan 124311 124316 124316

De onderdelentabel is bedoeld voor servicevervanging van afzonderlijke componenten. Wanneer u een complete vervangingsas bestelt, gebruik het onderdeelnummer van het samenstel in de vorige tabel. Hoe brederAssortiment aftakasvermeldt andere agrarische aandrijflijnen categorieën.

Koppelingsgedrag — wat de instelling van 2.800 N·m beschermt

Tijdens normaal maaien

Koppeling staat
Betrokken
Koppel overgedragen
Tot 2.800 N·m
Referentie bladsnelheid
1.800–2.200 tpm
Demping
Hydraulisch + veervoorspanning

De wrijvingskoppeling met dubbele plaat blijft ingeschakeld terwijl de schijvenmaaier normaal maait. De hydraulische demping en De veervoorspanning is bedoeld om de bladsnelheid stabiel te houden wanneer de weerstand fluctueert op hellingen en in nat weer grond.

Wanneer de maaier een steen of wortel raakt

Koppeling staat
Uitglijders
Stroomonderbreking
Binnen 0,3 seconden
Opnieuw instellen
Zelf resettend binnen 30 seconden
Slijtagecontrole
Visuele slijtage-indicatorring

De slipkoppeling is het onderdeel dat de schok opvangt in plaats van de schijfversnellingsbak. De zelfherstellende veer het systeem herstelt de transmissie nadat de obstructie is verdwenen, en de slijtage-indicatorring geeft een visuele referentie voor als de koppelingsplaten aandacht nodig hebben.

Het slipkoppel van 2.800 N·m is de waarde die vermeld staat in het meegeleverde productmateriaal. Bevestig de instelling tegen de het model schijvenmaaier en de aftakas van de tractor voordat u bestelt. Voor de bijpassende werktuigaandrijflijn, zie deAftakas voor New Holland schijvenpagina als kruisverwijzing voor configuraties aan de schijfzijde.

Voordat u een offerte aanvraagt

  1. Bevestig het maaiermodel en het bestaande onderdeelnummer

    Schijfmaaier 1340, Hesston 1340/1345, selecteer CaseIH 8312, Massey Ferguson PTD 12 en New Idea 5512 zijn de compatibiliteitsreferenties in het meegeleverde materiaal. Het bestaande onderdeelnummer van de as is de snelste manier om de vervanging te bevestigen.

  2. Bevestig de spline van de tractoraftakas

    De complete montage 14656849 wordt vermeld met een 1.375-21 tractoraansluiting. Als de tractor een andere aftakasstomp gebruikt, bevestig dan de tractorhelft afzonderlijk met behulp van 83-14656849 of een gelijkwaardig product.

  3. Bevestig de werktuigaansluiting

    De werktuigzijde wordt vermeld als een 1,5" RD-klem in de complete montage en in de werktuighelft 82-14656849. Als de schijfinvoer een andere klem of juk gebruikt, bevestig dan de werktuighelft voordat u bestelt.

  4. Bevestig het slipkoppel en de toestand van de koppeling

    De koppeling is in het meegeleverde materiaal afgesteld op 2.800 N·m. Als de bestaande koppeling is afgesteld of als de maaier een andere versnellingsbak heeft, bevestig dan de slipinstelling aan de hand van de handleiding van de maaier voordat de vervanging wordt geoffreerd.

MOQ, maatwerk en doorlooptijd worden per bestelling vermeld, omdat deze afhankelijk zijn van de vraag of de bestelling volledig is montage of een halve as, en of de aansluitmaten overeenkomen met de standaard onderdeelnummers. Niets op deze pagina verbindt zich tot een vaste MOQ of doorlooptijd die niet zou gelden voor een andere configuratie. Voor een gerelateerde aandrijflijn categorie, zie deAftakas voor voermengwagensbereik.

Stuur het maaiermodel en het bestaande onderdeelnummer

Stuur het model schijfmaaier, het bestaande onderdeelnummer van de as en de PTO-spline van de tractor. Wij zullen bevestigen of de complete montage 14656849, de werktuighelft 82-14656849 of de tractorhelft 83-14656849 is de juiste overeenkomen en een offerte uitbrengen met MOQ en doorlooptijd voor die configuratie.
