Tractorbesturing en achterhefhydraulische cilinders

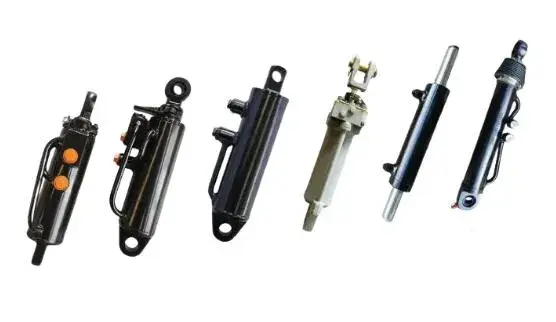

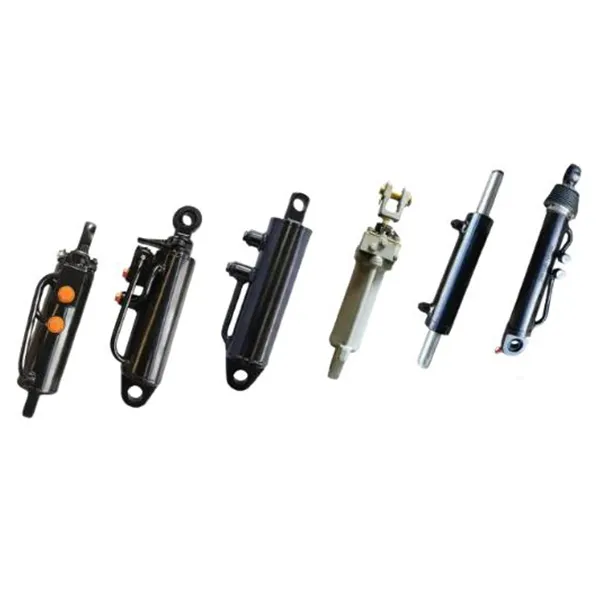

Hydraulische cilinders voor tractorbesturing en achterhef - 7 standaardmodellen met boring 40–80 mm, stang 20–35 mm, slag 120–200 mm en montageafstand 301–532 mm. Modellen met hefinrichting aan de achterzijde omvatten de 800.55A.01 vervangings- en links/rechts-paren voor tweecilinderkoppelingen; modellen met voorasbesturing gebruiken een kortere slag voor een snellere wielreactie. Cilinderlichamen zijn gemaakt van verdikt gelegeerd staal met een geharde, geslepen staaf en een stofwisser vóór de hoofdafdichting. Stuur uw oude cilindermodel of de boring, slag en montageafstand ervan - wij bevestigen het bijpassende model en sturen u binnen 24 uur een fabrieksofferte terug.

OEM-vervanging · Landbouwhydrauliek

Hydraulische cilinders voor besturing en achterhef van tractor – 7 modellen, boring van 40–80 mm, montage van 301–532 mm

Een hydraulische cilinder van een tractor faalt in het veld om een van de volgende drie redenen: de boring is te klein voor het heffen belasting, de stangafdichting kan geen stof en slib tegenhouden, of de montageafstand komt niet overeen met de koppeling al hebben. Op deze pagina vindt u zeven standaardmodellen met voorasbesturing en driepuntshefinrichting achter op gewone tractorplatforms, waarbij voor elk de boring, stang, slag en montageafstand zijn vermeld, zodat u een passende match kunt maken vervangen voordat u bestelt.

7Standaard modellen
40–80 mmBoring diameter
20–35 mmDiameter staaf
120–200 mmHartinfarct
301–532 mmMontage afstand
2Functietypen
AangepastBoring, slag, poorten

Modeltabel — Boring, stang, slag en montageafstand

Zeven standaardmodellen voor het heffen van de achterkant van de tractor en de besturing van de vooras
Model Boring (mm) Staaf (mm) Slag (mm) Montageafstand (mm) Functie
HSG55/32×125-324 55 32 125 324 Achterhefcilinder tractor (paar links/rechts)
HSG63/32×125-324 63 32 125 324 Achterhefcilinder tractor (paar links/rechts)
HSG63/35×120-301 63 35 120 301 Achterhefcilinder tractor (paar links/rechts)
HSG80/32×200-532 80 32 200 532 800.55A.01 achterste hefcilinder
HSG40/20×175-323 40 20 175 323 Stuurcilinder vooras trekker
HSG40/25×176-520 40 25 176 520 Stuurcilinder vooras trekker
HSG50/30×175-465 50 30 175 465 Stuurcilinder vooras trekker

Andere combinaties van boring, stang, slag en montageafstand kunnen op tekening worden geproduceerd. Als uw koppeling gebruikmaakt van een verschillende pindiameter of poorthoek, stuur de afmetingen en wij zullen de bijpassende cilinder eerder bevestigen productie.

Specificatieoverzicht per functie

Wat verandert er tussen de achterhef- en stuurgroepen?
Functiegroep Boring bereik Hengel bereik Slagbereik Typisch gebruik

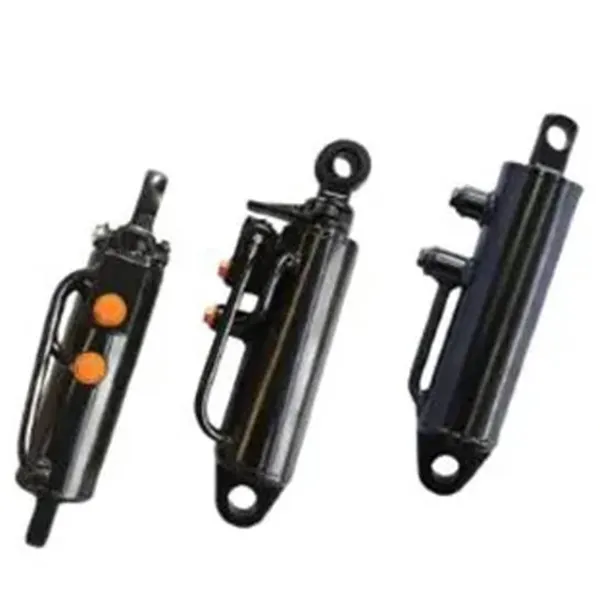

Hefcilinders achteraan 55 – 80 mm 32 – 35 mm 120 – 200 mm Driepuntsophanging, hefwerktuig zwaar, vervanging 800.55A.01
Stuurcilinders op de vooras 40 – 50 mm 20 – 30 mm 175 – 176 mm Hydrostatische besturing op de vooras, krappe bochten op de kopakker

Modellen met achterhef gebruiken een grotere boring omdat de heflast tijdens transport op de cilinderstang wordt gedragen. Stuurmodellen gebruiken een kleinere boring en langere slag om een ​​snellere verandering van de wielhoek mogelijk te maken bij een lager debiet.

Wat belangrijk is als u een tractorcilinder vervangt

01

De boringgrootte bepaalt de hefkracht

De hefkracht is het booroppervlak vermenigvuldigd met de hydraulische druk. Een achterhefcilinder met een boring van 55 mm en een cilinder van 80 mm boorcilinders die op dezelfde hydrauliek van de tractor draaien, produceren niet hetzelfde hefvermogen. Als je dat bent Als u een versleten cilinder vervangt en het werktuig langzaam omhoog komt, controleer dan de afmetingen van de boring en de stang tegen de tabel voordat u ervan uitgaat dat de pomp defect is. Dehydraulische cilinders van tractorenDe categoriepagina vermeldt het bredere assortiment als geen van de zeven modellen overeenkomt met uw koppeling.

02

Het staafoppervlak en de kwaliteit van de afdichtingen bepalen de levensduur

Een tractorcilinder werkt in stof-, mest- en kunstmestspray. De staaf is het eerste oppervlak dat lijdt: Zodra er putjes ontstaan, kan de lipafdichting niet meer vasthouden en stroomt de olie langs de ruitenwisser. Deze cilinder maakt gebruik van een gehard, grondstang met een meerlaagse anti-corrosiecoating, gecombineerd met een stofwisser vóór de hoofdafdichting dus schurende deeltjes worden tegengehouden voordat ze de afdichtingslip bereiken. Voor specifiek de stuurzijde, zie dehydraulische stuurcilinderpagina.

03

De montageafstand moet overeenkomen met de koppeling, niet met de modelnaam

Twee cilinders kunnen dezelfde boring en slag delen, maar gebruiken verschillende gesloten centra. Als de montageafstand verkeerd is, zal de hefinrichting niet de volledige hefhoogte bereiken of zal ze uitzakken voordat het werktuig wordt geheven. De tafel hierboven staat de montageafstand voor elk model, want dat is de maat die bepaalt of de cilinderbouten erop. Voor hefwerkzaamheden voorbij de driepuntsophanging is dehydraulische hefcilinderbereik omvat langere slagen en hogere tonnage.

04

Poortpositie en pingrootte zijn de aanpassingspunten

Wanneer een trekker ouder of geïmporteerd is, kan het zijn dat de originele cilinder niet meer leverbaar is. Poorthoek, poort schroefdraad, pindiameter en oogbreedte kunnen worden aangepast aan de bestaande koppeling, zodat de cilinder past zonder de trekker te wijzigen. Stuur een foto of schets van de oude cilinder met aangegeven afmetingen en wij zal bevestigen of een standaardmodel werkt of dat een aangepast model nodig is. Blader door het volledigehydraulische cilindercatalogus voor andere mobiele en agrarische toepassingen.

Waar deze cilinders worden gebruikt

Driepuntsheffing achteraan

Ploegen, eggen, zaaimachines en balenpersen worden op de achterhef gedragen. De linker- en rechtercilinder worden als paar geleverd, waarbij de trekker dubbele hefcilinders gebruikt.

Voorasbesturing

Hydrostatische besturing op tractoren die een dubbelwerkende cilinder over de vooras gebruiken. Kortere slag, snellere respons, kleinere draaicirkel op de kopakker.

OEM-vervanging

Directe vervanging voor 800.55A.01 en gangbare onderdeelnummers uit de HSG-serie. Montageafstand en poortpositie vóór verzending gecontroleerd aan de hand van het origineel.

Aangepaste landbouwconstructies

Speciale oogstmachines, spuitmachines en laders die een niet-standaard boring, slag of stangkop nodig hebben. Geproduceerd volgens tekening met dezelfde seal- en staafbehandeling.

Zorg ervoor dat een cilinder past bij uw tractorkoppeling

Stuur het modelnummer mee, of de boring, stang, slag en montageafstand van uw oude cilinder. Wij zullen bevestig het bijpassende model, controleer de poort- en pinafmetingen en stuur een fabrieksofferte terug - meestal binnen 24 uur. Aangepaste boring en slag zijn op aanvraag leverbaar.
