Wat is het verschil tussen enkelwerkende en dubbelwerkende hydraulische cilinders voor oogstmachines?

Op het gebied van landbouwmachines, vooral bij oogstmachines, is de hydraulische cilinder een fundamenteel onderdeel. Het zet de druk van de hydraulische vloeistof om in lineaire kracht en beweging, waardoor de bediening van verschillende functies mogelijk wordt, van het heffen van maaibordconstructies tot het aanpassen van de haspelposities. Tot de meest voorkomende typen hydraulische cilinders die in oogstmachines worden gebruikt, behoren de enkelwerkende en dubbelwerkende cilinders. De keuze tussen deze twee typen is niet willekeurig; het is een cruciale technische beslissing die van invloed is op de prestaties, efficiëntie en kosten van de machine.

Het fundamentele verschil tussen enkelwerkend en dubbelwerkendHydraulische cilinder van de oogstmachineligt in de manier waarop hydraulische vloeistof wordt toegepast om beweging te genereren. Een enkelwerkende cilinder gebruikt hydraulische druk om de zuiger in één richting uit te schuiven, waarbij de terugslag wordt bewerkstelligd door een externe kracht, meestal de zwaartekracht of een veer. Een dubbelwerkende cilinder gebruikt hydraulische druk om de zuiger uit en in te trekken, waardoor een aangedreven beweging in beide richtingen ontstaat. Dit kernverschil zorgt voor variaties in ontwerp, toepassing en prestatiekenmerken. Dit artikel biedt een systematische technische analyse van beide cilindertypen, waarbij hun werkingsprincipes, constructie, toepassingsgebieden en selectiecriteria worden onderzocht. Het doel is om ingenieurs, technici en inkoopprofessionals een duidelijk inzicht te geven in de voordelen en beperkingen van elk type.

Inhoudsopgave

• 1. Werkingsprincipes: hoe enkelwerkende en dubbelwerkende cilinders werken
• 2. Constructie- en componentverschillen
• 3. Toepassingsspecificaties in oogstsystemen
• 4. Prestatie- en controlekenmerken
• 5. Selectiecriteria: welk cilindertype moet u kiezen?
• 6. Veelgestelde vragen (FAQ)
• 7. Conclusie

1. Werkingsprincipes: hoe enkelwerkende en dubbelwerkende cilinders werken

Een hydraulische cilinder is een mechanische actuator die hydraulische energie (vloeistofdruk) omzet in mechanische energie (lineaire kracht en beweging). Het kernprincipe is de toepassing van hydraulische vloeistof onder druk op een zuiger in een cilindercilinder. De druk werkt op het zuigergebied en genereert een kracht die de zuiger en de daaraan bevestigde stang beweegt. De bewegingsrichting wordt bepaald door aan welke kant van de zuiger de vloeistof wordt aangebracht. De enkelwerkende en dubbelwerkende hydraulische cilinder van de Harvester verschillen fundamenteel in de manier waarop de vloeistof wordt toegepast om de beweging te regelen.

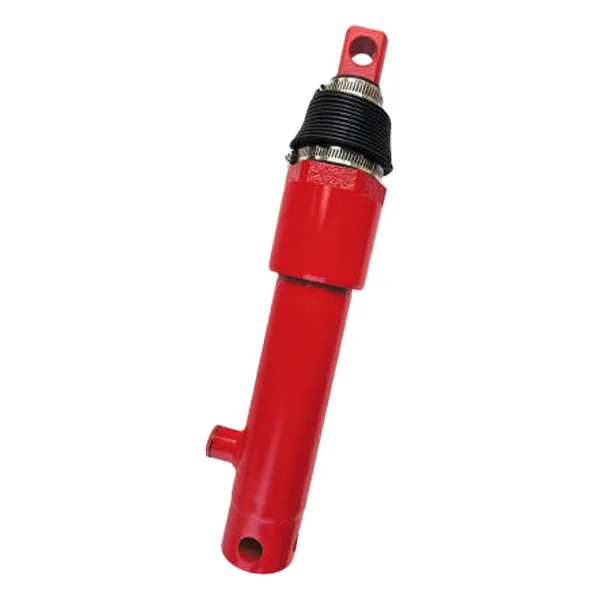

Enkelwerkende cilinder:Een enkelwerkende cilinder heeft één poort voor de hydraulische vloeistof. De vloeistof wordt slechts op één zijde van de zuiger aangebracht (meestal de onderkant). De druk duwt de zuiger en de stang in één richting, waardoor de cilinder uitschuift. De teruggaande slag (het terugtrekken van de zuiger) wordt bereikt door een externe kracht. De meest voorkomende externe krachten zijn de zwaartekracht (het gewicht van de last die de zuiger terugtrekt) of een mechanische veer. Enkelwerkende cilinders zijn eenvoudig van ontwerp en worden gebruikt in toepassingen waarbij de belasting zelf de retourkracht levert. In een oogstmachine kan een enkelwerkende hydraulische cilinder van de oogstmachine worden gebruikt voor taken zoals het heffen van een zwaar onderdeel, waarbij het gewicht van het onderdeel de retourkracht levert wanneer de hydraulische druk wordt opgeheven.

Dubbelwerkende cilinder:Een dubbelwerkende cilinder heeft twee poorten, één aan elke kant van de zuiger. Er kan hydraulische vloeistof aan beide poorten worden toegevoerd om beweging in beide richtingen te genereren. Om de cilinder uit te schuiven, wordt vloeistof naar de onderste poort toegevoerd, waardoor de zuiger omhoog wordt gedrukt. Om de cilinder in te trekken, wordt vloeistof naar de bovenste poort toegevoerd, waardoor de zuiger naar beneden wordt gedrukt. Dit zorgt voor een aangedreven beweging in beide richtingen. De kracht die in elke richting wordt gegenereerd, is niet noodzakelijkerwijs gelijk, aangezien het effectieve oppervlak van de zuiger aan beide zijden verschillend is (de stangzijde heeft een kleiner effectief oppervlak vanwege de dwarsdoorsnede van de stang). Dubbelwerkende cilinders bieden een nauwkeurigere controle en worden gebruikt waar kracht in beide richtingen vereist is. In een oogstmachine worden dubbelwerkende hydraulische cilinders van de oogstmachine gebruikt voor functies zoals het regelen van de hoogte van een haspel, het kantelen van een maaibord of het aanpassen van de positie van een maaibalk, waarbij aangedreven beweging in beide richtingen vereist is.

De volgende tabel biedt een vergelijking van de werkingsprincipes naast elkaar.

BijRaydafon Technology Group Co., Limitedproduceren wij zowel enkelwerkende als dubbelwerkende hydraulische cilinders voor oogstmachines om aan de uiteenlopende behoeften van de landbouwsector te voldoen. Ons engineeringteam kan u deskundig begeleiden bij de selectie van het juiste cilindertype voor een specifieke toepassing.

2. Constructie- en componentverschillen

De constructie van een enkelwerkende en dubbelwerkende hydraulische cilinder van de oogstmachine weerspiegelt hun verschillende werkingsprincipes. De kerncomponenten van beide cilindertypen zijn vergelijkbaar: een cilindercilinder, een zuiger, een stang, afdichtingen en eindkappen. Er zijn echter aanzienlijke verschillen in de details van de constructie, die hun prestaties en betrouwbaarheid beïnvloeden. De belangrijkste verschillen zitten in de zuiger en het zuigerafdichtingssysteem.

Zuiger:In een enkelwerkende cilinder is de zuiger doorgaans een eenvoudig schijfachtig onderdeel dat aan de stang is bevestigd. De zuiger wordt gebruikt om de kracht van de hydraulische vloeistof op de stang over te brengen. In een dubbelwerkende cilinder is de zuiger een complexer onderdeel. Het beschikt over afdichtingen aan beide zijden om vloeistoflekkage tussen de twee kamers te voorkomen. De zuiger moet druk van beide kanten kunnen weerstaan, wat een robuust ontwerp vereist. De zuiger in een dubbelwerkende cilinder bevat vaak een geleidingsring (of slijtring) om de uitlijning te behouden en metaal-op-metaal contact tussen de zuiger en de cilinderboring te voorkomen.

afdichtingen:Het afdichtingssysteem is van cruciaal belang voor de prestaties van elke hydraulische cilinder. Bij een enkelwerkende cilinder is de voornaamste afdichtingseis het voorkomen van vloeistoflekkage vanaf de onder druk staande zijde van de zuiger. Bij een dubbelwerkende cilinder zijn afdichtingen aan beide zijden van de zuiger vereist om lekkage tussen de twee kamers te voorkomen. Dit is een veeleisender afdichtingsvereiste, omdat er een afdichting nodig is die druk vanuit beide richtingen kan weerstaan. De zuigerafdichting in een dubbelwerkende cilinder is vaak een dubbelwerkende afdichting, zoals een U-cupafdichting of een polyurethaanafdichting.

Staafafdichtingen:Beide cilindertypen zijn voorzien van stangafdichtingen om vloeistoflekkage langs de stang te voorkomen. De stangafdichting in een dubbelwerkende cilinder moet echter ook bestand zijn tegen de hogere drukken die aan de stangzijde van de zuiger kunnen ontstaan. Dit kan een robuuster ontwerp van de stangafdichting vereisen.

Demping:Dubbelwerkende cilinders zijn vaak voorzien van dempingsfuncties aan het einde van de slag om de impactkrachten en het geluid te verminderen. Dit is vooral belangrijk bij toepassingen waarbij de cilinder zware lasten met hoge snelheden verplaatst. Demping komt minder vaak voor bij enkelwerkende cilinders, omdat de terugslag doorgaans wordt geregeld door een externe kracht.

De volgende tabel geeft een vergelijking van de constructiekenmerken van de enkelwerkende en dubbelwerkende hydraulische cilinder van de oogstmachine.

Bij Raydafon Technology Group Co.,Limited vervaardigen wij hydraulische cilinders voor oogstmachines met behulp van hoogwaardige materialen en nauwkeurige productieprocessen. Onze cilinders zijn ontworpen om te voldoen aan de veeleisende eisen van landbouwtoepassingen en bieden betrouwbare en langdurige prestaties.

3. Toepassingsspecificaties in oogstsystemen

De keuze tussen een enkelwerkende en een dubbelwerkende hydraulische cilinder van de oogstmachine wordt sterk beïnvloed door de specifieke toepassing binnen de oogstmachine. Elk type cilinder is geschikt voor specifieke functies op basis van de vereiste beweging, krachtprofiel en besturingsvereisten. Een hydraulische cilinder van een Harvester wordt gebruikt voor een breed scala aan functies op de machine, van het heffen van zware componenten tot het besturen van ingewikkelde bewegingen.

Enkelwerkende cilindertoepassingen:Enkelwerkende cilinders worden doorgaans gebruikt in toepassingen waarbij de belasting de retourkracht kan leveren. Bij een oogstmachine omvat dit vaak hefwerkzaamheden waarbij het gewicht van het onderdeel voor de retourkracht zorgt. Een enkelwerkende cilinder kan bijvoorbeeld worden gebruikt om het maaibord (maaibalk) van een maaidorser op te tillen. Wanneer er hydraulische druk wordt uitgeoefend, schuift de cilinder uit, waardoor het maaibord omhoog komt. Wanneer de druk wordt opgeheven, duwt het gewicht van de kop de cilinder weer naar beneden. Op dezelfde manier worden op sommige oogstmachines enkelwerkende cilinders gebruikt voor het verstellen van de haspelhoogte, waarbij het gewicht van de haspel de retourkracht levert.

Dubbelwerkende cilindertoepassingen:Dubbelwerkende cilinders worden gebruikt in toepassingen waarbij een aangedreven beweging in beide richtingen vereist is. Bij een oogstmachine omvat dit functies zoals het regelen van de hoek van het maaibord, het aanpassen van de positie van een haspel en het bedienen van de losvijzel. Er kan bijvoorbeeld een dubbelwerkende hydraulische cilinder van de oogstmachine worden gebruikt om het maaibord te kantelen om de contouren van de grond te volgen. De cilinder kan worden uitgeschoven of ingetrokken om de hoek van het maaibord aan te passen. Op dezelfde manier wordt vaak een dubbelwerkende cilinder gebruikt om de positie van een losvijzel te regelen, zodat deze naar behoefte kan worden uit- of ingetrokken. De mogelijkheid om aangedreven beweging in beide richtingen te bieden is essentieel voor nauwkeurige controle van deze functies.

De onderstaande tabel geeft een samenvatting van typische toepassingen voor elk cilindertype in een oogstmachine.

Bij Raydafon hebben we uitgebreide ervaring met de productie van hydraulische oogstmachinecilinders voor een breed scala aan toepassingen. Ons engineeringteam kan u deskundig advies geven over het juiste cilindertype voor uw specifieke toepassing.

4. Prestatie- en controlekenmerken

De prestatie- en bedieningskenmerken van een enkelwerkende en een dubbelwerkende hydraulische cilinder van een oogstmachine zijn een direct gevolg van hun ontwerp en werkingsprincipes. Het begrijpen van deze kenmerken is essentieel voor het selecteren van de juiste cilinder voor een bepaalde toepassing en voor het integreren ervan in het totale hydraulische systeem. De belangrijkste prestatiekenmerken waarmee rekening moet worden gehouden, zijn de krachtuitvoer, de snelheidsregeling en de bestuurbaarheid.

Forceer output:De krachtopbrengst van een hydraulische cilinder wordt bepaald door de hydraulische druk en het effectieve oppervlak van de zuiger. Bij een enkelwerkende cilinder wordt de kracht alleen gegenereerd tijdens de verlengingsslag. De kracht is gelijk aan de druk vermenigvuldigd met het volledige zuigeroppervlak. Bij een dubbelwerkende cilinder wordt de kracht zowel bij het uitschuiven als bij het terugtrekken gegenereerd. De kracht op de verlengingsslag is dezelfde als bij een enkelwerkende cilinder (druk x volledig zuigeroppervlak). De kracht op de terugtrekslag is lager omdat het effectieve oppervlak wordt verkleind met het stangoppervlak (druk x (zuigeroppervlak - stangoppervlak)). Dit verschil kan aanzienlijk zijn, vooral bij cilinders met grote stangen.

Snelheidsregeling:De snelheid van een hydraulische cilinder wordt geregeld door de stroomsnelheid van de hydraulische vloeistof. Bij een enkelwerkende cilinder wordt de snelheid uitsluitend op de verlengingsslag geregeld. De snelheid bij de terugtrekslag wordt bepaald door de externe kracht (zwaartekracht of veer). Bij een dubbelwerkende cilinder kan de snelheid worden geregeld bij zowel de uitschuif- als de terugtrekbeweging door de stroomsnelheid naar de juiste poort aan te passen. Dit zorgt voor een nauwkeurigere controle over de beweging van de cilinder.

Beheersbaarheid:Een dubbelwerkende hydraulische cilinder van de oogstmachine biedt een nauwkeurigere bediening dan een enkelwerkende cilinder. De mogelijkheid om hydraulische druk uit te oefenen op beide zijden van de zuiger zorgt voor een nauwkeurigere positionering van de lading. De dubbelwerkende cilinder maakt ook het gebruik van regeneratieve circuits mogelijk, die bij bepaalde toepassingen de snelheid van de cilinder kunnen verhogen. Enkelwerkende cilinders zijn minder controleerbaar, omdat de terugslag afhankelijk is van een externe kracht.

De volgende tabel vat de prestatiekenmerken samen van de enkelwerkende en dubbelwerkende hydraulische cilinders van de Harvester.

Bij Raydafon zijn onze hydraulische cilinders voor oogstmachines ontworpen om hoge prestaties en een betrouwbare werking te leveren. We gebruiken geavanceerde productietechnieken om een ​​consistente kwaliteit en een lange levensduur te garanderen.

5. Selectiecriteria: welk cilindertype moet u kiezen?

De selectie van het juiste type hydraulische cilinder van de oogstmachine (enkelwerkend of dubbelwerkend) is een cruciale technische beslissing die van invloed is op de prestaties, betrouwbaarheid en kosten van het systeem. Het selectieproces moet gebaseerd zijn op een systematische evaluatie van de sollicitatievereisten. Er moet rekening worden gehouden met de volgende criteria:

Forceer vereisten:Vereist de toepassing kracht in beide richtingen? Als er alleen hef- of duwkracht nodig is, kan een enkelwerkende cilinder voldoende zijn. Als er kracht nodig is in beide richtingen, is een dubbelwerkende cilinder noodzakelijk. Houd ook rekening met de grootte van de kracht die in elke richting nodig is. De kracht op de terugtrekslag van een dubbelwerkende cilinder is vanwege het stangoppervlak kleiner dan de uitschuifslag, wat een factor kan zijn.

Controlevereisten:Hoe nauwkeurig moet de besturing van de cilinder zijn? Als eenvoudige aan/uit-bediening voldoende is, kan een enkelwerkende cilinder voldoende zijn. Als nauwkeurige positionering vereist is, is een dubbelwerkende cilinder nodig. Overweeg ook of de toepassing vereist dat de cilinder een positie vasthoudt, wat gemakkelijker kan worden bereikt met een dubbelwerkende cilinder.

Snelheidsvereisten:Vereist de toepassing een gecontroleerde snelheid in beide richtingen? Als snelheidsregeling alleen nodig is tijdens de verlengingsslag, kan een enkelwerkende cilinder acceptabel zijn. Als snelheidsregeling bij beide slagen vereist is, is een dubbelwerkende cilinder noodzakelijk.

Kostenoverwegingen:Enkelwerkende cilinders zijn over het algemeen goedkoper dan dubbelwerkende cilinders vanwege hun eenvoudiger ontwerp. De kostenbesparingen van een enkelwerkende cilinder moeten echter worden afgewogen tegen de potentiële prestatie- en controlebeperkingen.

Bij Raydafon Technology Group Co.,Limited kunnen we u helpen bij de selectie van de juiste hydraulische cilinder voor oogstmachines voor uw specifieke toepassing. Ons engineeringteam kan u deskundig begeleiden op basis van uw vereisten.

6. Veelgestelde vragen (FAQ)

Vraag 1: Kan een enkelwerkende cilinder worden omgebouwd tot een dubbelwerkende cilinder?

Antwoord: Nee, een enkelwerkende cilinder kan niet worden omgebouwd tot een dubbelwerkende cilinder. Het ontwerp van de cilinder is fundamenteel anders. Een enkelwerkende cilinder heeft slechts één poort en een enkele set afdichtingen, terwijl een dubbelwerkende cilinder twee poorten en afdichtingen aan beide zijden van de zuiger heeft. Ombouw zou een volledig nieuw ontwerp van de cilinder en vervanging van de zuiger en afdichtingen vereisen, wat niet kosteneffectief is. Het is over het algemeen praktischer om een ​​dubbelwerkende cilinder aan te schaffen voor toepassingen waarbij kracht in twee richtingen vereist is.

Vraag 2: Wat gebeurt er met de vloeistof aan de drukloze zijde van een enkelwerkende cilinder?

Antwoord: Bij een enkelwerkende cilinder wordt de niet onder druk staande zijde van de zuiger doorgaans naar de atmosfeer afgevoerd. Hierdoor kan lucht de cilinder binnenkomen en verlaten terwijl de zuiger beweegt, waardoor er geen vacuüm of overdruk ontstaat. Deze ontluchting wordt bereikt via een ontluchtingspoort. Sommige enkelwerkende cilinders hebben ook een stanguiteinde dat open is naar de omgeving.

Vraag 3: Welk type cilinder wordt het meest gebruikt in moderne oogstmachines?

Antwoord: Moderne oogstmachines gebruiken een combinatie van enkelwerkende en dubbelwerkende hydraulische cilinders, afhankelijk van de specifieke toepassing. Voor eenvoudige hefwerkzaamheden worden vaak enkelwerkende cilinders gebruikt. Voor complexere functies die nauwkeurige controle en bidirectionele kracht vereisen, zijn dubbelwerkende cilinders echter de standaard. De trend bij moderne oogstmachines gaat richting meer dubbelwerkende cilinders, omdat deze meer controle en veelzijdigheid bieden.

Vraag 4: Hoe weet ik of mijn toepassing een enkelwerkende of dubbelwerkende cilinder nodig heeft?

Antwoord: De keuze hangt af van de kracht- en controle-eisen van de toepassing. Als u slechts in één richting kracht nodig heeft en de terugslag kan worden bewerkstelligd door de zwaartekracht of een veer, kan een enkelwerkende cilinder voldoende zijn. Als u kracht in beide richtingen nodig heeft of nauwkeurige controle over de positie van de cilinder, is een dubbelwerkende cilinder vereist. Ons technisch team kan u helpen bij het analyseren van uw toepassing.

Vraag 5: Hoe beïnvloedt de staafgrootte de kracht van een dubbelwerkende cilinder?

Antwoord: De staafmaat verkleint het effectieve oppervlak van de zuiger tijdens de terugtrekslag. De kracht op de terugtrekslag is gelijk aan de druk vermenigvuldigd met het zuigeroppervlak minus het stangoppervlak. Dit betekent dat de terugtrekkracht altijd lager is dan de uitschuifkracht. Het verschil tussen de uitschuif- en terugtrekkrachten is groter bij cilinders met grotere staafdiameters. Voor toepassingen die een grote kracht in beide richtingen vereisen, kan een cilinder met een kleine staaf de voorkeur hebben.

7. Conclusie

De enkelwerkende en dubbelwerkende hydraulische cilinder van de oogstmachine zijn beide essentiële componenten in landbouwmachines, maar ze dienen verschillende doeleinden. De enkelwerkende cilinder levert kracht in één richting, waarbij de terugslag wordt bewerkstelligd door een externe kracht, waardoor deze geschikt is voor eenvoudige hefwerkzaamheden. De dubbelwerkende cilinder levert kracht in beide richtingen en biedt nauwkeurige controle en veelzijdigheid voor complexe functies. De selectie van het juiste cilindertype hangt af van de specifieke toepassingsvereisten, waaronder de behoefte aan bidirectionele kracht, regelprecisie en snelheidsregeling.

Bij Raydafon Technology Group Co.,Limited streven we ernaar om hoogwaardige hydraulische cilinders voor oogstmachines te leveren die voldoen aan de veeleisende eisen van de landbouwindustrie. Ons uitgebreide assortiment cilinders omvat zowel enkelwerkende als dubbelwerkende ontwerpen, en ons ervaren technische team kan deskundige begeleiding bieden bij de selectie en toepassing van deze producten. Wij nodigen u uit om contact met ons op te nemen voor meer informatie.

Neem vandaag nog contact op met Raydafon Technology Group Co., Limitedom uw vereisten voor de hydraulische cilinder van uw oogstmachine te bespreken.
