Spiraalvormig kegeltandwiel

Raydafon produceert conische tandwielen voor haakse aandrijvingen in zijn eigen fabriek in Ningbo, China. De gebogen tandlijn houdt op elk moment twee of meer tanden in contact, zodat de aandrijving soepeler en stiller loopt dan een recht afgeschuind paar van dezelfde grootte en meer koppel kan dragen voor zijn afmetingen. Standaardmodules lopen van M3 tot M12 met precisiekwaliteiten DIN6 tot DIN9, geproduceerd volgens ISO, DIN, ANSI, JIS of BS. Materialen omvatten gelegeerd staal, C45, roestvrij staal, messing, koper, aluminium en POM, met oppervlaktebehandelingen van zink- en nikkelbeplating tot zwartoxide, Geomet en Dacromet. Het rondsel kan worden geslepen met slechts vijf tanden, waardoor een grote reductieverhouding in één enkele haakse fase mogelijk is, en de tandflanken kunnen na een warmtebehandeling worden geslepen voor de hogere precisiegraden. Tandwielen worden geleverd als op elkaar afgestemde paren, waarbij het contactpatroon vóór verzending wordt gecontroleerd. Stuur binnen 24 uur uw tekening of monster voor een offerte.

Spiraalvormig kegeltandwiel - haakse aandrijving met gebogen tanden, M3 tot M12

De kegelvormige tandwieloverbrenging is de keuze voor een haakse transmissie wanneer soepelheid en laadvermogen belangrijker zijn dan wat dan ook. Gebogen tandlijnen houden op elk moment twee of meer tanden in contact, waardoor de aandrijving rustig loopt, gelijkmatig slijt en veel meer belasting draagt ​​dan een recht afgeschuind paar van dezelfde maat. Raydafon snijdt, verhit en slijpt deze tandwielen in haar eigen fabriek in Ningbo, China.

Minimaal 5 tandenOp het rondsel, waardoor grote eentrapsverhoudingen mogelijk zijn
DIN6 – DIN9Precisiekwaliteiten, geslepen op aanvraag
M3 – M12Standaardmodules, andere op tekening

Ontwerpgrondslag

Waarom kiezen voor een spiraalvormig kegelwiel in plaats van een recht kegelwiel?

Het verschil tussen de twee zit volledig in de tandlijn. De tanden van een recht kegeltandwiel lopen radiaal, dus elke tand grijpt op hetzelfde moment over de volle breedte in op de bijpassende tand - een plotselinge impact die zich bij elke tand herhaalt. De tanden van een spiraalvormig kegeltandwiel zijn in een bocht gesneden, zodat het contact aan het ene uiteinde van de tand begint en naar het andere uiteinde loopt, precies zoals een ritssluiting sluit. Die ene geometrische verandering is verantwoordelijk voor elk hieronder voordeel.

Spiraalvormig kegeltandwiel

  • Twee of meer tanden delen te allen tijde de belasting, omdat de overlapcoëfficiënt hoger is
  • Geleidelijke betrokkenheid in plaats van impact, waardoor het loopgeluid aanzienlijk lager is
  • De contactdruk verspreidt zich over een langere contactlijn, waardoor een gelijkmatigere slijtage ontstaat
  • Pinion kan met slechts 5 tanden draaien, waardoor een grote overbrengingsverhouding in één trap mogelijk is
  • Contactpatroon instelbaar door radius van de snijkop, en kan verder verbeterd worden door te slijpen
  • Produceert een axiale kracht die de aslagers moeten kunnen dragen

Recht kegeltandwiel

  • Eén tand draagt ​​op het moment van aangrijpen de volledige last
  • Impact bij elke tandingang produceert meer geluid en trillingen
  • Hogere lokale contactdruk, waardoor slijtage de neiging heeft zich te concentreren
  • Het praktische minimale aantal tanden op het rondsel is hoger, waardoor de eentrapsverhouding wordt beperkt
  • Eenvoudiger en goedkoper te snijden, geschikt voor lage snelheid en geluidsarme kritische schijven
  • Er wordt geen axiale kracht gegenereerd, dus de keuze van lagers is eenvoudiger

Eén ontwerppunt dat de moeite waard is om te plannen:Omdat de tandlijn spiraalvormig is, genereert een kegelvormig tandwiel een axiale stuwkracht langs de as. Dat is geen gebrek – het is de prijs voor een soepele betrokkenheid. De lagers moeten hiervoor worden gekozen. Daarom wordt normaal gesproken een spiraalvormig afgeschuind paar gespecificeerd samen met de as- en lageropstelling, in plaats van als een drop-in vervanging voor een recht afgeschuind paar.

Specificaties

Specificaties en beschikbare opties voor spiraalvormige kegeltandwielen

  • Modelnummer (module)M3, M4, M5, M8, M12 en anderen
  • Tand vormSpiraal (gebogen tandlijn), haakse aandrijving
  • Minimaal aantal rondseltanden5 tanden
  • PrecisiecijfersDIN6, DIN7, DIN8, DIN9
  • NormenISO, DIN, ANSI, JIS, BS en niet-standaard/op tekening
  • MaterialenGelegeerd staal, C45-staal, roestvrij staal, messing, koper, aluminium, POM
  • Tand verwerkingGefreesd, gehard of geslepen (slijpen gebruikt voor de hogere precisiekwaliteiten)
  • Tolerantie0,001 mm – 0,1 mm, afhankelijk van functie en precisiegraad
  • OppervlaktebehandelingVerzinkt, vernikkeld, passivering, oxidatie, anodisatie, Geomet, Dacromet, zwart oxide, fosfateren, poedercoaten, elektroforese
  • Aanvullende operatiesKogelstralen, zandstralen, warmtebehandeling, gloeien, temperen, polijsten
  • VerpakkingPlastic zak en doos, of houten kist
  • BetalingsvoorwaardenT/T, L/C
  • Productiedoorlooptijd20 werkdagen voor monsters, 25 dagen voor bulk
  • MonstersVoorbeeldprijs USD 2–100; monster expresvracht betaald door de klant

Volledig specificatieblad. Blader op een mobiel apparaat zijwaarts door de tabel om elke rij te lezen.

Item Specificatie
Modelnummer M3, M4, M5, M8, M12, enz.
Materiaal Messing, C45-staal, roestvrij staal, koper, POM, aluminium, legering en andere
Standaard ISO, DIN, ANSI, JIS, BS en niet-standaard
Precisie DIN6, DIN7, DIN8, DIN9
Tanden behandeling Gehard, gefreesd of geslepen
Tolerantie 0,001 mm – 0,01 mm – 0,1 mm, afhankelijk van de functie en de gespecificeerde precisiegraad
Oppervlaktebehandeling Verzinkt, vernikkeld, passivering, oxidatie, anodisatie, Geomet, Dacromet, zwart oxide, fosfateren, poedercoaten, elektroforese
Finish Kogelstralen, zandstralen, warmtebehandeling, gloeien, temperen, polijsten
Artikelen inpakken Plastic zak en doos, of houten verpakking
Betalingsvoorwaarden T/T, L/C
Productiedoorlooptijd 20 werkdagen voor het monster, 25 dagen voor bulk
Monsters Voorbeeldprijsklasse USD 2-100. Voorbeeld van een expresvracht betaald door de klant.
Sollicitatie Automatische besturingsmachines, halfgeleiderindustrie, algemene industriële machines, medische apparatuur, zonne-energieapparatuur, werktuigmachines, parkeersystemen, hogesnelheidsspoor- en luchtvaarttransportapparatuur en dergelijke

Over tolerantie en precisie:De cijfers in deze tabel zijn een bereik voor de hele productfamilie, en niet één enkele gegarandeerde waarde. De tolerantie hangt af van het te meten kenmerk, de module en de precisiegraad die u specificeert; een DIN6-grondtandwiel kent veel strengere limieten dan een DIN9-gefreesd exemplaar. Vertel ons de speling- en contactpatroonvereisten van uw assemblage en wij zullen bevestigen welke kwaliteit en welk proces uw uitrusting nodig heeft.

Productie

Hoe wij de kwaliteit van spiraalvormige kegeltandwielen produceren en controleren

Spiraalvormige kegeltandwielen behoren tot de moeilijkste soorten tandwielen om goed te produceren, omdat de tandflank een gebogen oppervlak is dat moet worden gegenereerd en niet alleen maar moet worden gesneden. Het proces dat we bij elke bestelling uitvoeren, is bewust opeenvolgend: elke stap wordt voltooid en geïnspecteerd voordat de volgende begint, zodat een probleem wordt opgemerkt in de fase waarin het is ontstaan, in plaats van bij de eindmontage.

Blanco voorbereiding

Het materiaal wordt geselecteerd volgens de tekening en het plano wordt gedraaid en gevlakt om de montagevlakken en boring vast te stellen die bij elke latere bewerking worden gebruikt.

Versnelling snijden

Tandflanken worden gegenereerd op een snijmachine met spiraalvormige kegeltandwielen, waarbij gebruik wordt gemaakt van de snijkopradius die de vereiste spiraalhoek en contactpatroon produceert.

Warmtebehandeling

Door het verharden van het tandoppervlak wordt de hardheid van het tandoppervlak verhoogd voor slijtvastheid, terwijl de kern sterk genoeg blijft om de schokbelastingen te absorberen die de aandrijving zal ondervinden.

Tandenknarsen

Waar een hogere precisiegraad is gespecificeerd, wordt de flank na een warmtebehandeling geslepen om vervorming te corrigeren en het contactgebied en de oppervlakteafwerking te verbeteren.

Neem contact op met patrooncontrole

Het paar wordt in een testopstelling met markeerpasta getest, zodat de positie, vorm en grootte van het contactpatroon kunnen worden geïnspecteerd aan de hand van de tekening voordat het paar wordt vrijgegeven.

Inspectie en verpakking

Laatste maatcontrole op de kenmerken die van belang zijn voor de assemblage, daarna beschermende verpakking voor export: plastic zak en doos, of een houten kist voor grotere sets.

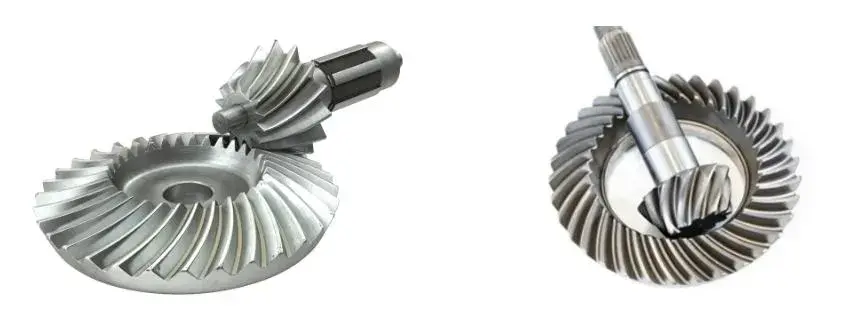

Spiral bevel gear with curved tooth flanks produced by Raydafon
Spiraalvormig kegeltandwiel met gegenereerde gebogen tandflanken.

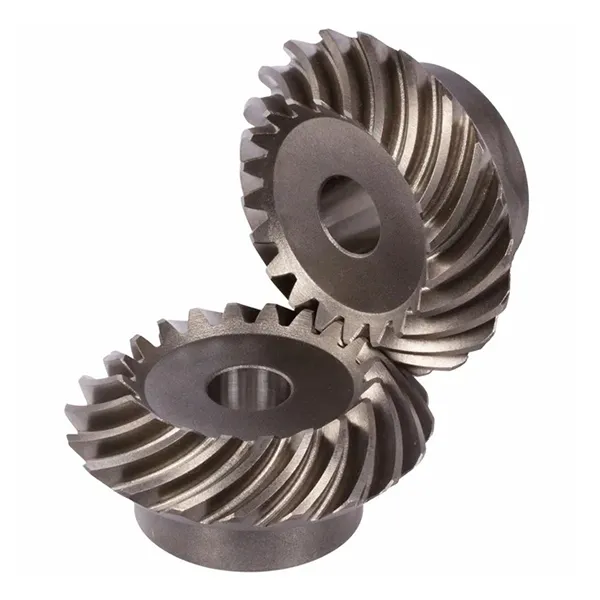

Spiral bevel gear pair showing matched contact pattern and mounting faces
Bijpassend tandwielpaar - contactpatroon en montagevlakken.

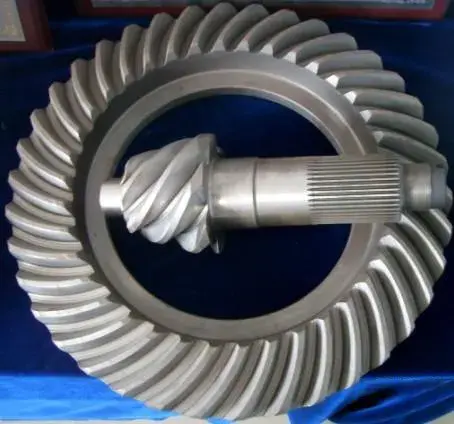

Spiral bevel gear tooth flank detail after grinding
Detail van de tandflank na het slijpen.

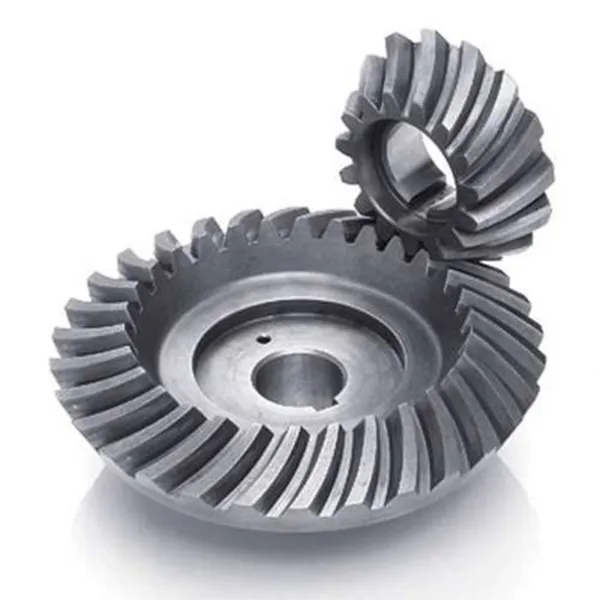

Spiral bevel gear inspection and measurement before packing
Laatste dimensionale inspectie vóór verpakking.

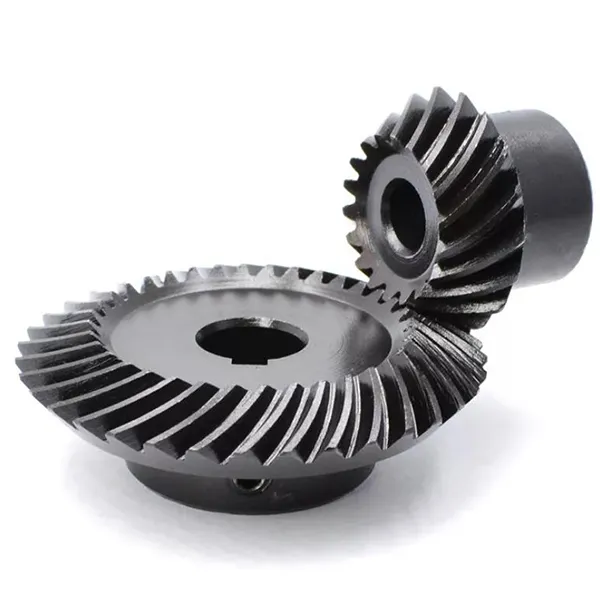

Spiral bevel gear set prepared for export packing
Tandwielset voorbereid voor exportverpakking.

Belangrijkste voordelen

Producteigenschappen

Soepele loop en laag geluidsniveau

Omdat de tandlijn gebogen is, grijpen er op elk moment minstens twee tanden in elkaar en wordt de last van de ene tand op de volgende overgedragen terwijl het contact over de flank beweegt. Er is geen enkel moment van impact over de volledige breedte, zoals bij een recht kegeltandwiel, waardoor trillingen en geluid merkbaar afnemen. Dat maakt deze tand tot de standaardkeuze op het gebied van geluidsbeheersing, van spindels van werktuigmachines tot assen van personenauto's.

Hoge belastbaarheid en gelijkmatige slijtage

De spiraalhoek verhoogt de overlapcoëfficiënt, wat betekent dat meer tanden de belasting delen en dat de contactdruk op elke flank lager is. Een lagere druk gecombineerd met een langere contactlijn verspreidt de slijtage gelijkmatiger over het tandoppervlak in plaats van deze te concentreren nabij de steeklijn. Het praktische resultaat is een tandwiel dat een groter koppel heeft voor zijn formaat en zijn nauwkeurigheid langer behoudt bij continu gebruik.

Groot verhoudingsbereik in één fase

Het rondsel van een spiraalvormig afgeschuind paar kan worden geslepen met slechts vijf tanden, waardoor een grote reductieverhouding kan worden bereikt in één haakse fase in plaats van twee. Voor een machineontwerper betekent dat minder onderdelen, een kortere behuizing en minder speling. Daarom komt deze tandvorm zo vaak voor in compacte haakse reductoren.

Contactpatroon kan worden gecorrigeerd

Omdat de flankkromming wordt bepaald door de radius van de snijkop, kan het contactpatroon tijdens de snijfase worden verschoven en gecorrigeerd, en verder worden verbeterd door te slijpen na een warmtebehandeling. Die controle over waar de tanden elkaar daadwerkelijk raken, is wat een tandwielset onderscheidt die jarenlang stil loopt, van een tandwiel dat binnen enkele maanden jankt en pitten maakt - en het is een mogelijkheid die afhangt van de machine en de machinist, en niet alleen van de tekening.

Materialen en oppervlaktebehandelingen passend bij de toepassing

Dezelfde tandgeometrie kan worden geproduceerd in gelegeerd staal voor aandrijvingen met een hoog koppel, C45 of roestvrij staal waar corrosiebestendigheid van belang is, en messing, koper, aluminium of POM voor lichtere of niet-magnetische toepassingen. De oppervlaktebehandeling wordt vervolgens geselecteerd op basis van de omgeving: zink- of vernikkeling, zwart oxide, Geomet of Dacromet voor corrosiebescherming, anodisatie voor aluminium en poedercoating of elektroforese voor uiterlijk en extra duurzaamheid.

Toepassingen

Waar spiraalvormige kegeltandwielen worden gebruikt

Overal waar een aandrijving 90 graden moet draaien terwijl hij een echt koppel moet leveren en stil moet blijven:

  • Werktuigmachines— spindelaandrijvingen, indexeerkoppen en toevoermechanismen waarbij de nauwkeurigheid van de transmissie de kwaliteit van het eindproduct bepaalt
  • Automobiel en transport— differentieel- en eindoverbrenging, waarbij een geluidsarm en zwaarbelast haaks paar essentieel is
  • Automatische besturingsmachines— nokindexeerders, draaitafels en pick-and-place-mechanismen
  • Halfgeleider en medische apparatuur– aandrijvingen die soepel, stil en herhaalbaar moeten zijn in plaats van alleen maar sterk
  • Apparatuur voor zonne-energie— zwenkaandrijvingen van trackers, waarbij de tandwielset het hele jaar door buiten werkt
  • Parkeersystemen en logistieke apparatuur— hef- en overdrachtsmechanismen die een compacte haakse reductie vereisen
  • Grondapparatuur voor hogesnelheidstreinen en luchtvaart— hulpaandrijvingen waarbij betrouwbaarheid en lage trillingen zijn gespecificeerd
  • Algemene industriële machines— pompen, mixers, transportbanden en elke compacte haakse reductor

Als uw toepassing niet in de lijst staat, beschrijf dan de taak: ingangssnelheid, koppel, overbrengingsverhouding en montageopstelling. Een spiraalvormig afgeschuind paar wordt normaal gesproken samen met de as- en lagerindeling ontworpen vanwege de axiale stuwkracht die het genereert, dus hoe eerder we de opstelling zien, hoe beter het resultaat.

Maatwerk

Op maat gemaakte spiraalvormige kegelwielen op tekening

Naast het standaard moduleprogramma kunnen ook de parameters die bepalen of een tandwiel in uw behuizing past allemaal op maat worden geproduceerd. Typisch maatwerk omvat:

  • Module- en tandentelling
  • Spiraalvormige hoek en hand van spiraal
  • Ratio en gematcht paar
  • Boring, spiebaan en spiebaan
  • Naaf- en montagevlakgeometrie
  • Materiaal selectie
  • Precisieklasse DIN6–DIN9
  • Oppervlaktebehandeling
  • Geslepen of gefreesde tandflank
  • Markering en identificatie van gekoppelde sets

Stuur een maattekening, een proeftandwiel of de gewenste verhouding, koppel en omhulsel en wij bevestigen de dichtstbijzijnde standaardgeometrie of citeren een nieuwe. Spiraalvormige conische paren worden geleverd als op elkaar afgestemde sets, dus als u één tandwiel van een paar vervangt, vertel het ons dan: het vervangen van slechts de helft van een op elkaar afgestemd paar veroorzaakt doorgaans geluid en snelle slijtage, zelfs als beide onderdelen qua afmetingen correct zijn.

Veelgestelde vragen voor kopers

Veelgestelde vragen voor kopers

  • Wat is het verschil tussen een spiraalvormig kegelwiel en een recht kegelwiel?De tandlijn: rechte schuine tanden lopen radiaal en grijpen in één keer over de volledige breedte aan, terwijl spiraalvormige schuine tanden gebogen zijn zodat het contact geleidelijk van het ene uiteinde van de tand naar het andere gaat. De gebogen vorm zorgt voor een grotere overlap, zodat de belasting wordt gedeeld door meer tanden, de loop soepeler en stiller verloopt, de slijtage gelijkmatiger is en het rondsel kan worden geslepen met slechts 5 tanden.
  • Kunt u een kegelvormig tandwiel maken naar mijn tekening of naar een voorbeeld?Ja. Stuur een maattekening of het voorbeeld tandwiel met module, aantal tanden, spiraalhoek, verhouding, boring en materiaal. We bevestigen of de geometrie overeenkomt met bestaand gereedschap of dat er een nieuwe freesopstelling nodig is, maken een prijsopgave en kunnen binnen ongeveer 20 werkdagen een monster leveren.
  • Welke materialen en oppervlaktebehandelingen zijn beschikbaar?Gelegeerd staal en C45 voor aandrijvingen met hoog koppel, roestvrij staal waar corrosiebestendigheid nodig is, en messing, koper, aluminium of POM voor lichtere of niet-magnetische toepassingen. Oppervlaktebehandelingen omvatten zink- en vernikkeling, passivatie, oxidatie, anodisatie, Geomet, Dacromet, zwart oxide, fosfateren, poedercoaten en elektroforese. Vertel ons de omgeving en wij adviseren er één.
  • Moet ik een bijpassend paar of een enkele uitrusting bestellen?Bestel een bijpassend paar. Spiraalvormige kegeltandwielen worden gelept en hun contactpatroon wordt als set gecontroleerd, dus het vervangen van slechts één tandwiel van een bestaand paar veroorzaakt meestal geluid en versnelde slijtage, zelfs als beide onderdelen correct meten. Als slechts één tandwiel beschadigd is, stuur ons dan beide, zodat de vervanging kan worden afgestemd op het overgebleven onderdeel.
  • Waarom heeft een kegeltandwiel speciale lagers nodig?Door de spiraalhoek in de tandlijn genereert het tandwiel naast de tangentiële en radiale belastingen ook een axiale stuwkracht langs de as. De lagers moeten worden geselecteerd om die stuwkracht te kunnen dragen – gewoonlijk een taps toelopende rol of een hoekcontactopstelling. Daarom kan een spiraalvormig afgeschuind paar het beste worden gespecificeerd samen met de as- en lagerindeling.
  • Wat zijn uw tolerantie, doorlooptijd en betalingsvoorwaarden?Tolerantie is afhankelijk van het kenmerk en de precisiegraad, variërend van 0,001 mm tot 0,1 mm voor de hele familie; vertel ons uw vereisten voor speling en contactpatroon en wij zullen bevestigen met welke kwaliteit dit wordt bereikt. Monsters nemen ongeveer 20 werkdagen in beslag en bulkproductie 25 dagen, monsterprijzen bedragen USD 2-100 met expresvracht betaald door de klant, en de betalingsvoorwaarden zijn T/T of L/C.

Verwant

Gerelateerde producten en verdere lectuur

Vraag een offerte voor spiraalvormige kegeltandwielen aan

Stuur uw tekening, monster of de gewenste module, verhouding, koppel en envelop mee. We bevestigen de geometrie, precisiekwaliteit en materiaal en antwoorden binnen 24 uur met prijs en levertijd.

Stuur nu een aanvraag

* Tolerantie-, doorlooptijd- en prijscijfers worden weergegeven als een bereik voor de productfamilie en worden per bestelling bevestigd aan de hand van de tekening. Spiraalvormige kegeltandwielen worden geleverd als op elkaar afgestemde paren; Bevestig het bijbehorende onderdeelnummer voordat u bestelt.
