Kunststof kegeltandwielen
  • Kunststof kegeltandwielenKunststof kegeltandwielen
  • Kunststof kegeltandwielenKunststof kegeltandwielen

Kunststof kegeltandwielen

Raydafon produceert kunststof kegeltandwielen in Ningbo, China, gegoten uit POM en nylon voor haakse aandrijvingen. Standaardverhoudingen zijn 1:1, 2:1, 3:1, 4:1 en 5:1; steekmodules M0,25 tot M1; tandaantallen 10 tot 60; boordiameters 3,0 tot 10,0 mm; buitendiameters 8,7 tot 60,4 mm; bedrijfstemperatuur −40 °C tot +80 °C. Onderdeelnummers zijn GB05M016, GB1M016, GB1M016BS, GB1M215030, GB1M215030BS, GB1M315045, GB1M315045BS, GB1M410040, GB1M410040BS, GB1M512060, GB1M512060BS, GB1M512* en GB1M512BS*. Het achtervoegsel BS duidt op een koperen inzetstuk en stelschroef. Belangrijk: GB1M512* en GB1M512BS* passen alleen bij het kegeltandwiel met 60 tanden en zijn niet compatibel met andere tandwielen. Gegoten tandgeometrie zorgt voor een stille, strakke mesh; het polymeer is zelfsmerend en chemisch bestendig. Aangepaste module, aantal tanden, boring, naaf en materiaalkwaliteit beschikbaar op tekening; offerte binnen 24 uur.

Kunststof kegeltandwielen – op maat gegoten POM en nylon, M0,25 tot M1

Haakse aandrijftandwielen voor kleine precisiemechanismen: een volledige verhoudingsfamilie van 1:1 tot 5:1 met 10 tot 60 tanden, gegoten in POM of nylon, met optioneel messing inzetstuk en stelschroef. Stil genoeg voor koffiemachines en printers, licht genoeg voor apparaten op batterijen, en geschikt voor tekenwerk waar ook ter wereld.

  • 1:1 – 5:1Standaard verhoudingen
  • M0,25 – M1Pitch-module (mod)
  • 10 – 60Tandtellingen beschikbaar
  • −40 tot +80 °CBedrijfstemperatuur

Kunststof kegeltandwielen voor haakse aandrijvingen - op maat gegoten POM en nylon

Een kunststof kegeltandwiel draait een aandrijving 90 graden met behulp van gegoten polymeertanden in plaats van gesneden metalen tanden. Die ene verandering maakt smering overbodig, vermindert het gewicht van het paar en maakt het gaas merkbaar stiller – wat de reden is dat de opstelling voorkomt in koffiemachines, printers, gordijnmotoren, robotstofzuigers en kleine op afstand bestuurbare voertuigen. Raydafon produceert deze familie als fabrikant en leverancier vanuit de eigen fabriek in Ningbo, China, waardoor er geen handelsmarge bestaat tussen u en de vormmachine.

Maatwerk omvat de parameters die doorgaans bepalen of een tandwiel past: module, aantal tanden, boringdiameter, naaf- en naafafmetingen, verhouding en het polymeer zelf. Stuur een tekening, een proefuitrusting of zelfs een foto met afmetingen en wij bevestigen het dichtstbijzijnde standaardonderdeel of citeren een nieuw gereedschap. Gerelateerde producten uit dezelfde werkplaats omvatten de brederekunststof tandwielbereik, dekunststof spiraalvormig tandwielfamilie voor aandrijvingen met parallelle assen en het metaalschuin tandwiellijn waar het koppel groter is dan wat polymeer kan dragen.

Specificaties kunststof kegelwiel

  • Standaard afmetingsreferentieΦ12 mm (ook verkrijgbaar in de maten vermeld in onderstaande tabel)
  • Pitch-module (mod)M0.25, met 0,5 en 1,0 in het standaard onderdelenbereik
  • MateriaalsoortKunststof — POM, nylon (PA), of zoals vereist door de klant
  • Verhoudingen1:1, 2:1, 3:1, 4:1, 5:1
  • Bedrijfstemperatuur−40 °C tot +80 °C
  • Optionele functiesMessing inzetstuk, stelschroef, aangepaste boring en naaf
  • MaatwerkModule, aantal tanden, boring, naaflengte, tandbreedte, materiaalkwaliteit

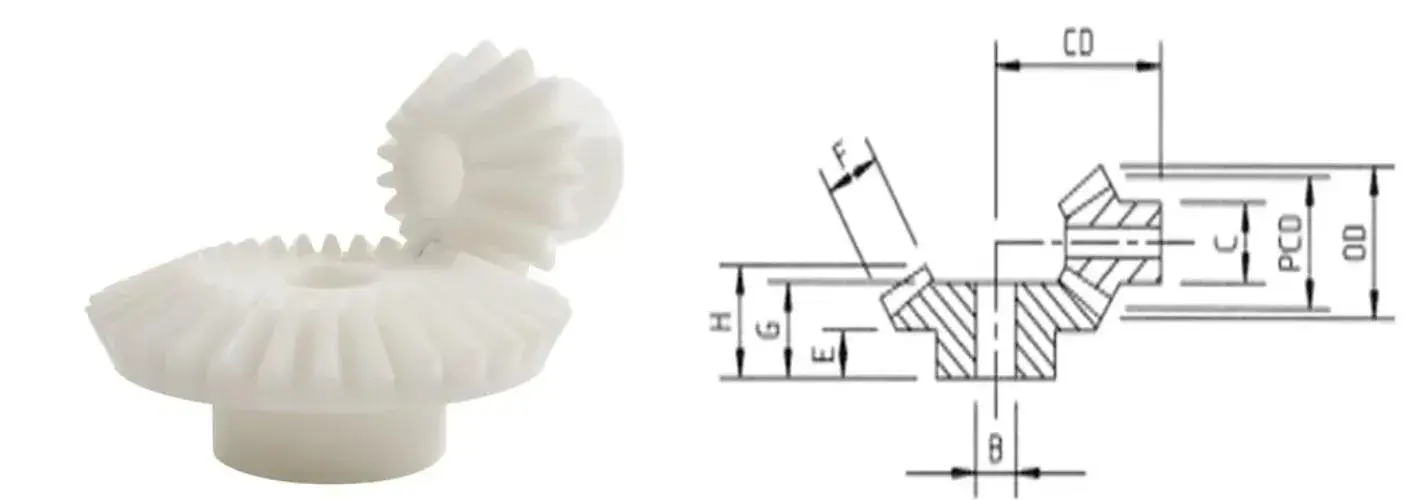

Plastic bevel gear reference drawing with pitch, bore, hub and boss dimensions
Referentiegeometrie voor de familie van kunststof kegelwielen: de onderstaande maatletters komen overeen met deze tekening.
1:1Gelijke snelheid, haakse overdracht
2:1Halveer de uitvoersnelheid
3:1Reductie van de derde snelheid
4:1Reductie van een kwart snelheid
5:1Reductie van de vijfde snelheid

Belangrijke bijpassende opmerking:de verhouding gekoppelde paren moet samen worden gebruikt. De kegeltandwielen met rechte tanden in de verhouding 1:1 zijn binnen hun verhouding uitwisselbaar, maarDe onderdelen met een verhouding van 5:1 waarvan het onderdeelnummer eindigt op * (GB1M512* en GB1M512BS*) komen alleen overeen met het kegelwiel met 60 tanden; hun geometrie is niet compatibel met enig ander tandwiel.Bevestig het bijbehorende onderdeelnummer voordat u bestelt.

Afmetingen, tandtellingen en verhoudingen

Alle afmetingen in mm. Gebruik de letters B, CD, C, E, F, G en H samen met de referentietekening hierboven om de pasvorm te controleren in uw eigen lay-out.

Blader zijwaarts door de tabel om elke kolom te lezen. De rechterkolom toont voor elk onderdeel het messing inzetstuk en de stelschroefversie.

Onderdeelnr. Toonhoogte
(mod)
Aantal van
tanden
Alle afmetingen in mm Messing inzetstuk
& stelschroef
Buitendiam. Hoogte diam. Boring diam. B CD Naafdiam. C Baaslengte E Tandbreedte F Lengte G Lengte H
1:1 verhouding
GB05M016 0.5 16 8.7 8.0 3.0 10.5 7.0 6.0 2.0 8.0 8.0 Plastic bevel gear GB05M016 brass insert and set screw version
GB1M016 1 16 17.6 16 5.0 18.4 12.0 8.0 4.7 13.6 13.6 Plastic bevel gear GB1M016 with brass insert and set screw
GB1M016BS 1 16 17.6 16 5.0 18.4 16.0 8.0 4.7 13.6 13.6 Plastic bevel gear GB1M016BS brass insert and set screw
2:1 verhouding
GB1M215030 1 15 16.8 15.0 5.0 26.4 12.2 10.6 6.6 17.0 17.0 Plastic bevel gear GB1M215030 15 tooth brass insert version
30 31.1 30.0 8.0 20.9 18.0 9.1 6.6 14.8 16.2 Plastic bevel gear GB1M215030 30 tooth brass insert version
GB1M215030BS 1 15 16.8 15.0 5.0 26.4 16.0 10.6 6.6 17.0 17.0 Plastic bevel gear GB1M215030BS 15 tooth brass insert and set screw
30 31.1 30.0 4.0 20.9 18.0 9.1 6.6 14.8 16.2 Plastic bevel gear GB1M215030BS 30 tooth brass insert and set screw
3:1 verhouding
GB1M315045 1 15 16.6 15.0 5.0 34.3 12.3 11.0 9.2 — 20.4 Plastic bevel gear GB1M315045 15 tooth brass insert version
45 46.1 45.0 10.0 22.7 23.4 9.6 9.2 16.5 18.2 Plastic bevel gear GB1M315045 45 tooth brass insert version
GB1M315045BS 1 15 16.6 15.0 5.0 34.3 16.0 11.0 9.2 — 20.4 Plastic bevel gear GB1M315045BS 15 tooth brass insert and set screw
45 46.1 45.0 6.0 22.7 23.4 9.6 9.2 16.5 18.2 Plastic bevel gear GB1M315045BS 45 tooth brass insert and set screw
4:1 verhouding
GB1M410040 1 10 12.0 10.0 4.0 30.1 7.8 9.3 8.2 — 17.7 Plastic bevel gear GB1M410040 10 tooth brass insert version
40 40.8 40.0 10.0 20.1 23.4 10.8 8.2 15.7 17.0 Plastic bevel gear GB1M410040 40 tooth brass insert version
GB1M410040BS 1 10 12.0 10.0 4.0 30.1 12.7 9.3 8.2 — 17.7 Plastic bevel gear GB1M410040BS 10 tooth brass insert and set screw
40 40.8 40.0 6.0 20.1 23.4 10.8 8.2 15.7 17.0 Plastic bevel gear GB1M410040BS 40 tooth brass insert and set screw
5:1 verhouding
GB1M512060 1 12 13.7 12.0 4.0 40.5 9.5 10.0 9.5 — 20.3 Plastic bevel gear GB1M512060 12 tooth brass insert version
60 60.4 60 10.0 21.0 20.5 11.0 9.5 15.5 17.4 Plastic bevel gear GB1M512060 60 tooth brass insert version
GB1M512060BS 1 12 13.7 12.0 4.0 40.5 14.3 10.0 9.5 — 20.3 Plastic bevel gear GB1M512060BS 12 tooth brass insert and set screw
60 60.4 60 6.0 21.0 20.5 11.0 9.5 15.5 17.4 Plastic bevel gear GB1M512060BS 60 tooth brass insert and set screw
GB1M512* 1 12 13.7 12.0 4.0 40.5 9.5 10.0 9.5 — 20.3 Plastic bevel gear GB1M512 12 tooth brass insert version
GB1M512BS* 1 12 13.7 12.0 4.0 40.5 14.3 10.0 9.5 — 20.3 Plastic bevel gear GB1M512BS 12 tooth brass insert and set screw

De tabel lezen:Onderdelen met het achtervoegsel BS zijn voorzien van een messing inzetstuk en stelschroef voor positieve asbevestiging. De letters B, CD, C, E, F, G en H volgen de referentietekening in het bovenstaande specificatiegedeelte. Een streepje in een lengtekolom betekent dat de afmeting niet van toepassing is op dat onderdeel. Weet u niet zeker welk paar bij uw indeling past? Stuur de tekening of de asafmetingen en wij matchen deze.

Productdetail

Foto's van onze gegoten kunststof kegeltandwielen - tandvorm, naaf en de optie voor messing inzetstukken.

Moulded plastic bevel gears showing tooth form, ratio pairs and hub detail
Gegoten plastic kegeltandwielen - tandvorm en naafdetails over het hele overbrengingsbereik.

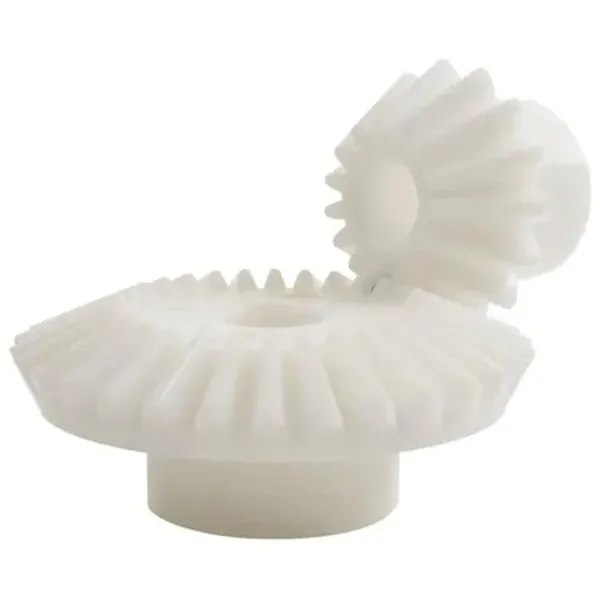

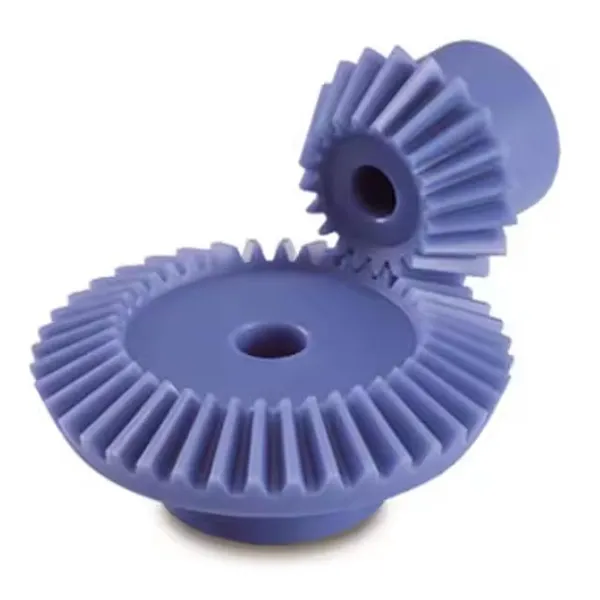

Plastic bevel gear pair in POM moulded for a right-angle drive
POM kegelwielpaar voor een haakse aandrijving.
Plastic bevel gear set assembled and checked before packing
Gekoppelde tandwielsets worden vóór het verpakken gecontroleerd op ingrijping en speling.

Belangrijkste voordelen

  • Schone, slijtvaste polymerenPOM en nylon zijn bestand tegen vocht en een breed scala aan chemicaliën, zodat de tandwielen blijven werken in vochtige, wash-down of licht corrosieve omgevingen waar een geplateerd metalen tandwiel uiteindelijk zou corroderen. Geen verf, geen beplating en geen oliefilm om te onderhouden.
  • Nauwkeurig gevormde tandenDe tandvorm komt uit de vormholte in plaats van uit een frees, zodat de aangrijping strak en consistent blijft over de hele batch. Het resultaat is een stabiele, stille rotatie – de eigenschap die het belangrijkst is bij geluidsgevoelige apparaten zoals koffiemachines en printers.
  • Een fractie van het gewicht van metaalEen lage massa vermindert de belasting op de assen en lagers, vermindert de traagheid die de motor moet aandrijven en verlengt de levensduur van de batterij in draagbare en op batterijen werkende producten.
  • Haakse aandrijving in compact formaatDe schuine geometrie brengt het vermogen over 90 graden over zonder dat er een aparte versnellingsbakbehuizing nodig is, waardoor kleine mechanismen kort en eenvoudig te monteren zijn.
  • Aangepast aan uw tekeningModule, aantal tanden, boringdiameter, naaf- en naafafmetingen, verhouding en polymeerkwaliteit kunnen allemaal op maat worden geproduceerd. Als een standaardonderdeel in de tabel past, zeggen wij dat en besparen u de gereedschapskosten.
  • Fabrieksgerichte prijs en controleHet gieten, inspecteren en verpakken gebeurt in eigen beheer, waardoor er geen tussenmarge is en de kwaliteit wordt gecontroleerd door hetzelfde team dat het onderdeel heeft gemaakt.

Toepassingen

De combinatie van een laag gewicht, een rustige loop en corrosiebestendigheid maakt kunststof kegeltandwielen geschikt voor kleine haakse aandrijvingen in verschillende productfamilies.

Slimme apparaten voor thuis

Slimme gordijnmachines gaan stil open en dicht zonder de kamer te verstoren, terwijl robotstofzuigers dezelfde haakse aandrijving gebruiken om te klimmen en te draaien met een laag stroomverbruik en een lange levensduur.

Kantoorapparatuur

Printers vertrouwen op een consistente tandvorm voor een soepele papierinvoer en een laag geluidsniveau, en versnipperaars gebruiken de chemische bestendigheid en slijtvastheid om continue papierladingen aan te kunnen zonder voortijdig falen.

Speelgoed en consumentenproducten

Voertuigen met afstandsbediening profiteren van het lage gewicht, wat de levensduur van de batterij verbetert, terwijl het polymeer vallen en stoten verdraagt. Voor kinderproducten zijn geschikte materiaalsoorten beschikbaar.

Koffiemachines en kleine apparaten

Haakse aandrijvingen in gesloten apparaten werken zonder vetvervuiling van omliggende onderdelen, en het gegoten gaas houdt het bedrijfsgeluid laag in huishoudelijke omgevingen.

Instrumentatie en kleine actuatoren

Compacte 90 graden overdrachten in meet- en positioneringsmechanismen, waarbij lage traagheid en niet-magnetische, niet-roestende onderdelen een voordeel zijn.

Aangepaste machines

Elke kleine haakse aandrijving waar je anders een metalen kegelpaar, een losse behuizing en een smeerpunt nodig zou hebben. Stuur de tekening en opgave door en wij adviseren over materiaal en verhouding.

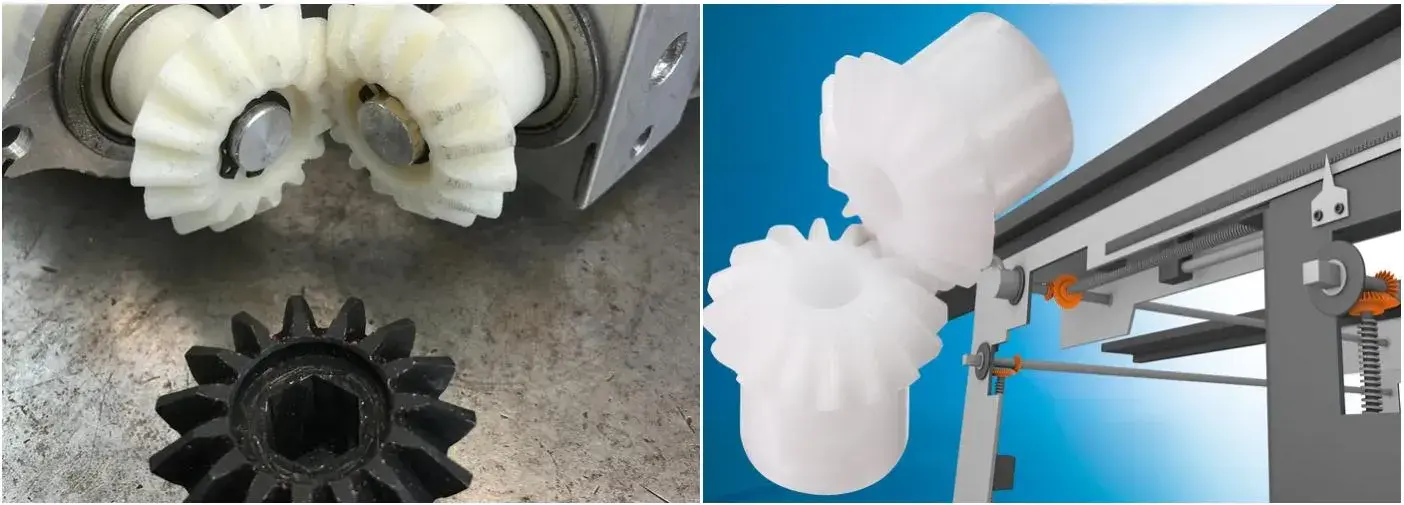

Plastic bevel gears used in smart home, office equipment and toy applications
Kunststof kegeltandwielen in gebruik in smart home-, kantoorapparatuur en toepassingen voor consumentenproducten.

Veelgestelde vragen voor kopers

  • Kunnen jullie een kunststof kegelwiel maken volgens mijn tekening of op basis van een monster?Ja. Stuur een maattekening of het proeftandwiel met module, tandenaantal, verhouding, boring en materiaalvoorkeur mee. We bevestigen of een bestaand standaardonderdeel in de bovenstaande tabel past, of citeren een nieuwe mal, en kunnen eerst een machinaal bewerkt prototype leveren als u de geometrie wilt valideren voordat u gaat bewerken.
  • Welk materiaal moet ik kiezen, POM of nylon?POM is de gebruikelijke keuze voor precisie-afschuiningsparen omdat het stijf is, weinig wrijving heeft en maatvast is onder vochtigheid, waardoor de hartafstand en de speling voorspelbaar blijven. Nylon is sterker en beter in het absorberen van schokken, maar absorbeert vocht en beweegt enigszins in afmeting. Vertel ons de belasting, snelheid en omgeving en wij zullen er een aanbevelen.
  • Worden de tandwielen als matched pair geleverd?Een kegelpaar werkt alleen correct met het bijpassende tandwiel waarvoor het is ontworpen. Onderdelen gemarkeerd met een asterisk (GB1M512* en GB1M512BS*) passen alleen bij het tandwiel met 60 tanden en zijn niet compatibel met andere tandwielen. Voor elk ander onderdeelnummer dient u het bijpassende onderdeel bij ons te bevestigen voordat u bestelt, zodat wij het paar kunnen controleren.
  • Wat betekent het achtervoegsel BS op het onderdeelnummer?BS duidt op een koperen inzetstuk en stelschroef, die een positieve mechanische bevestiging aan de as geven in plaats van te vertrouwen op een eenvoudig gegoten boring. Het is de gebruikelijke keuze waar het tandwiel de achteruitbelasting opneemt of waar de aspassing niet mag wegglijden.
  • Wat is de werktemperatuur en kunt u materiaal voor hogere temperaturen leveren?Het standaardbereik is −40 °C tot +80 °C. Voor apparatuur die warmer wordt kunnen materialen als PEEK of PPS worden opgegeven; vertel ons de continue bedrijfstemperatuur en wij bevestigen wat de toepassing nodig heeft.
  • Wat zijn uw doorlooptijd en bestelvoorwaarden?Stuur het onderdeelnummer of de tekening met het benodigde aantal mee. We antwoorden met de prijs, eventuele gereedschapsvereisten en doorlooptijd – normaal gesproken binnen 24 uur. Standaardonderdelen worden verzonden vanuit productievoorraad; nieuwe gereedschappen volgen de bevestigde tekening.

Gerelateerde producten en verdere lectuur

Vraag een offerte voor kunststof kegeltandwielen aan

Stuur het onderdeelnummer uit de bovenstaande tabel of uw eigen tekening mee: module, verhouding, aantal tanden, boring en aantal. Wij bevestigen de montage van het bijpassende tandwiel, geven advies over het materiaal en antwoorden binnen 24 uur met prijs en levertijd.

Stuur nu een aanvraag

* Verhoudingen moeten worden besteld als overeenkomende paren. Afmetingen volgen de referentietekening in het specificatiegedeelte; Bevestig de definitieve tekening aan de hand van uw montage voordat u bestelt. Versies met messing inzetstuk en stelschroef zijn te herkennen aan het achtervoegsel BS.
