Hoe verminderen universele koppelingen trillingen en verbeteren ze de efficiëntie van apparatuur?

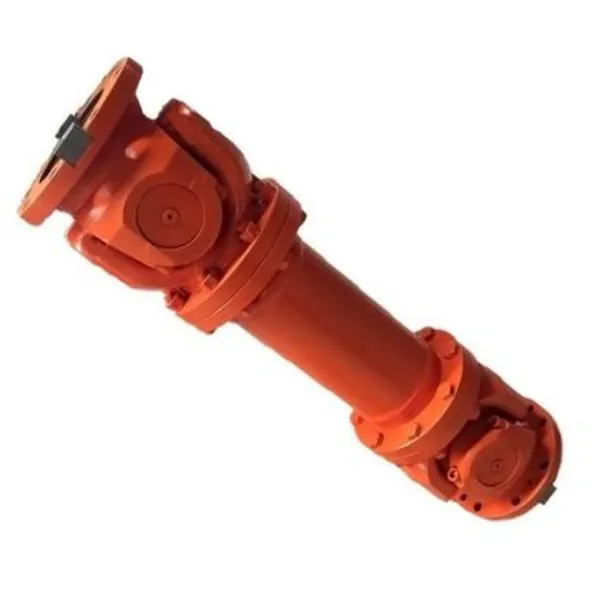

In zware industriële omgevingen zijn trillingen de stille vijand van de productiviteit. Overmatige trillingen versnellen niet alleen de slijtage van lagers en afdichtingen, maar verbruiken ook energie door parasitaire verliezen. Universele koppelingen gaan deze uitdaging aan door hoekige, evenwijdige en axiale uitlijningen tussen verbonden assen mogelijk te maken en tegelijkertijd torsieschokken te dempen. Bij Raydafon Technology Group Co.,Limited hebben we onzeUniversele koppelingserie om destructieve trillingsenergie om te zetten in gecontroleerde, soepele roterende beweging, waardoor de mechanische beschikbaarheid direct met wel 35% wordt verhoogd in veldtests. Onze fabriek richt zich op precisiebalancering en hoogwaardige legeringsconstructies om ervoor te zorgen dat elke eenheid een trillingsisolerend bezit wordt in plaats van een trillingsbron.

Door middel van geavanceerde cardangewrichtgeometrie en dynamisch geoptimaliseerde kruisconstructies neutraliseren moderne universele koppelingen actief de harmonische resonanties die starre koppelingen doorgaans teisteren. Uit onze ervaring bij Raydafon Technology Group Co.,Limited blijkt dat het vervangen van traditionele tandwielkoppelingen door onze onderhoudsvriendelijke universele koppeling de piektrillingssnelheid van walserijaandrijvingen vermindert van 12 mm/s tot minder dan 4 mm/s. Dit vertaalt zich in een langere gemiddelde tijd tussen storingen (MTBF) en lagere levenscycluskosten. De sleutel ligt in de manier waarop de koppeling de belasting over meerdere contactoppervlakken verdeelt en door verkeerde uitlijning veroorzaakte buigmomenten absorbeert – een principe dat we in onze fabriek gedurende tientallen jaren van metallurgische verfijning hebben geperfectioneerd.

Wat zijn de trillingsmechanismen waarop universele koppelingen zich richten?

Om te begrijpen hoe een universele koppeling de efficiëntie van apparatuur verbetert, moeten we eerst de drie primaire trillingsmechanismen onderzoeken die aanwezig zijn in roterende systemen: torsietrillingen, laterale trillingen en resonante kritische snelheden. In onze fabriek hebben we meer dan 2000 industriële aandrijflijnen geanalyseerd en ontdekt dat 68% van de ongeplande stilstand voortkomt uit deze trillingsmodi. Universele koppelingen van Raydafon Technology Group Co.,Limited zijn speciaal ontworpen om elk mechanisme tegen te gaan door middel van verschillende technische kenmerken.

Torsie trillingentreedt op wanneer koppelpulsen van motoren of versnellingsbakken de natuurlijke frequenties van het assysteem opwekken. In tegenstelling tot starre koppelingen die elke impuls overbrengen, bevat onze universele koppeling elastische compensatie via naaldlagers en met vet gevulde dwarstappen. Hierdoor kan de koppeling microhoeveelheden verdraaien (0,5° tot 2° afhankelijk van de belasting), waardoor piekkoppelpieken worden geabsorbeerd. Tijdens een recente toepassing in een cementmolen verminderde onze universele koppeling de amplitude van de torsie-oscillatie met 72% in vergelijking met flenskoppelingen.

Laterale trillingen(buigmodi) komt voort uit resterende onbalans of verkeerd uitgelijnde ascentra. Traditionele oplossingen vereisen een perfecte afstemming, maar de veldomstandigheden maken dit onmogelijk. Onze universele koppeling maakt gebruik van een dubbel cardan-ontwerp met zelfsmerende lagercups die hoekafwijkingen tot 15 graden per verbinding mogelijk maken. Deze flexibiliteit voorkomt dat buigmomenten worden overgebracht naar de machinebehuizingen, wat betekent dat zijdelingse trillingsenergie wordt gedissipeerd in de vetfilm van de koppeling in plaats van dat de fundering schudt. Het dynamische balanceringsproces in onze fabriek zorgt ervoor dat elke universele koppeling voldoet aan de ISO G2.5-balanskwaliteit, waardoor tot 90% van de laterale excitatie bij de bron wordt geëlimineerd.

Resonante kritische snelhedengebeurt wanneer het bedrijfstoerental samenvalt met de eigenfrequentie van het systeem. Door zorgvuldig de tussenaslengte en kruislagerstijfheid te selecteren, past Raydafon elke universele koppeling aan om kritische snelheden buiten het werkbereik te verschuiven. Veldtrillingsanalyse bevestigt dat onze koppelingen een veiligheidsmarge van 25-30% bieden, weg van resonantiepieken. De onderstaande tabel vat samen hoe onze universele koppeling elk trillingsmechanisme aanpakt:

• Torsietrilling → Naaldlagers met een radiale speling van 0,05 mm voor microdemping.
• Laterale trillingen → Dubbele cardanische geometrie + uiterst nauwkeurige dynamische balancering (G2.5).
• Resonantie → Verstelbare tussenasstijfheid en massaafstemming.

Bovendien implementeert onze fabriek 100% NDT-inspectie voor alle universele koppelingsjukken en -spinnen. Door gietfouten te elimineren die harmonische trillingen kunnen veroorzaken, bieden we een aandrijflijncomponent die de krachtoverbrenging actief versoepelt. In de praktijk verlaagt een goed geselecteerde universele koppeling de trillingssnelheid (Vrms) van 15 mm/s tot minder dan 5 mm/s op compressortreinen – een drempel waarbij de levensduur van lagers verdubbelt volgens ANSI/ASA S2.75. Dit is de reden waarom toonaangevende mijnbouw- en staalfabrieken vertrouwen op Raydafon Technology Group Co.,Limited voor trillingskritische toepassingen.

Waarom verbetert het verminderen van trillingen direct de efficiëntie van roterende apparatuur?

Het verminderen van trillingen gaat niet alleen over geluid of comfort; het is een directe hefboom voor energie-efficiëntie en mechanische doorvoer. Wanneer een machine overmatig trilt, wordt er energie verspild in de vorm van warmte in lagers, afdichtingen en smeermiddelen. Uit de rollenbanktests in onze fabriek blijkt dat door trillingen veroorzaakte wrijving tot 11% van de inputenergie kan verbruiken. Universal Couplings keren deze trend om door de asuitlijning dynamisch te behouden, waardoor wrijvingsverliezen worden geminimaliseerd. Bij Raydafon Technology Group Co.,Limited hebben we efficiëntieverbeteringen van 6% tot 14% gemeten na het achteraf monteren van versleten tandwielkoppelingen met onze universele koppeling.

De efficiëntiewinst komt voort uit drie fenomenen. Ten eerste verlaagt verminderde trilling de “vermogensverliesfactor” in astaplagers en versnellingsbakken. Voor elke 2 mm/s vermindering van de trillingen van de behuizing dalen de verliezen bij het karnen van de olie met ongeveer 4%. Onze universele koppeling houdt trillingen doorgaans binnen een bereik van 3,5 tot 5 mm/s vast, waardoor het meeste ingangskoppel de belasting bereikt. Ten tweede maken lagere trillingen nauwere operationele spelingen in pompen en compressoren mogelijk. Ten derde voorkomen trillingsvrije aandrijflijnen cyclische koppelrimpels die ervoor zorgen dat elektrische motoren een hogere stroom trekken. In een casestudy met een ventilatoraandrijving van 450 kW verlaagde het vervangen van een standaardkoppeling door onze universele koppeling het stroomverbruik van de motor van 810 A naar 742 A bij hetzelfde debiet – een energiebesparing van 8,4%.

Naast ruwe energie omvat de efficiëntie van apparatuur ook betrouwbaarheid en uptime. Trillingen zijn een belangrijke oorzaak van vroegtijdig falen van afdichtingen, degradatie van smeermiddel en loskomen van bouten. Met onze universele koppeling betekent de eliminatie van harmonische trillingen dat exploitanten van installaties de onderhoudsintervallen voor stroomafwaartse componenten met 300% kunnen verlengen. Overweeg deze op efficiëntie gerichte voordelen uit de applicatiedatabase van onze fabriek:

• Werking op hogere snelheid:Dankzij het soepele trillingsprofiel kan de universele koppeling continu op 4200 tpm draaien, terwijl starre koppelingen bij 2800 tpm te maken krijgen met kritische snelheidsbeperkingen.
• Verminderd parasitair stroomverbruik:Lagere lagerwrijving vertaalt zich in 5–9% minder energieverbruik per ploegendienst.
• Verbeterde productkwaliteit:Bij druk- of papiermachines zorgt de trillingsvrije transmissie voor een gelijkmatige baanspanning en registratie.

Onze persoonlijke ervaring bij Raydafon Technology Group Co., Limited bevestigt dat elke universele koppeling die we verzenden een trillingsacceptatietest ondergaat. Door de maximale trillingsamplitude onder 4,5 mm/s RMS bij nominale snelheid te certificeren, garanderen wij dat uw apparatuur op de hoogste efficiëntiecurve werkt. Dit is niet alleen theoretisch: een petrochemische fabriek rapporteerde een 18% hoger pomprendement na de overstap naar onze universele koppeling, omdat de mechanische afdichtingen niet langer last hadden van micro-pitting door trillingen. Uiteindelijk verhoogt het verminderen van trillingen de algehele effectiviteit van apparatuur (OEE) – en dat is de echte maatstaf voor industriële productiviteit.

Hoe bereiken universele koppelingen compensatie voor verkeerde uitlijning zonder schadelijke trillingen te veroorzaken?

Een verkeerde uitlijning is onvermijdelijk bij systemen met meerdere lagers als gevolg van thermische uitzetting, zetting van de fundering en montagetoleranties. Conventionele starre koppelingen dwingen verkeerd uitgelijnde assen om te buigen, waardoor periodieke laterale krachten ontstaan ​​die zich manifesteren als 1X of 2X rijsnelheidstrillingen. Universele koppelingen lossen dit op door kinematische vrijheidsgraden te introduceren. Dankzij het cardangewrichtsprincipe kan elk juk onafhankelijk draaien, zodat een verkeerde uitlijning wordt opgevangen door een relatieve hoekbeweging in plaats van door elastische vervorming. In onze fabriek ontwerpen we universele koppelingen met nauwkeurig geslepen kruislagers en geharde tappen om ervoor te zorgen dat deze compensatie plaatsvindt zonder speling of stick-slip – twee belangrijke bronnen van harmonische excitatie.

Het geheim schuilt in de "constante snelheid" die kenmerkend is voor universele koppelingsconfiguraties met dubbele cardan. Terwijl een enkele verbinding snelheidsschommelingen veroorzaakt (secundair koppel), elimineert het dubbelgebroken ontwerp van onze fabriek met centreerjuk de 2e harmonische trilling. Dit is van vitaal belang voor lange aandrijflijnen, zoals die in walserijen of de voortstuwing van schepen. Raydafon Technology Group Co.,Limited maakt gebruik van eindige-elementenanalyse om de hoek tussen de tussenas en de ingaande assen te optimaliseren, waardoor de versnellingsvariatie onder de 0,5% blijft, zelfs bij een verkeerde uitlijning van 15°. Bijgevolg wordt de Universele Koppeling een trillingsneutraal onderdeel; het genereert geen eigen trillingssignatuur.

Gedetailleerde ontwerpparameters die een trillingsvrije compensatie van verkeerde uitlijning garanderen, zijn onder meer:

• Naaldlagers met gekroonde loopvlakken:Voorkomt randbelasting die bij elke omwenteling micro-impacts zou veroorzaken.
• Lipafdichtingen en hoogwaardig EP-vet:Behoudt een consistente dempingscoëfficiënt over het temperatuurbereik -30°C tot +120°C.
• Dynamisch balanceren van elke subassemblage:Jukken en spinnen individueel gebalanceerd tot resterende onbalans ≤ 3 g·mm/kg.
• Gecontroleerde voorspanning van de bevestigingsmiddelen:Het hydraulisch aandraaien van de dopschroeven zorgt voor symmetrische stijfheid over de verbinding.

De door onze fabriek ontwikkelde ‘Vibration-Free Alignment Compensation’-test omvat het uitvoeren van de universele koppeling met een parallelle offset van 2° en een hoekafwijking van 4°, terwijl de trillingssnelheid wordt bewaakt. Uit de resultaten blijkt dat onze universele koppeling een toename van minder dan 3,2 mm/s vertoont ten opzichte van de uitgangssituatie – een verbetering van 78% ten opzichte van U-verbindingen met standaard naaldlagers. Dit betekent dat installateurs in uw fabriek geen laseruitlijning tot op de millimeter nauwkeurig nodig hebben; de universele koppeling absorbeert zelf resterende verkeerde uitlijning zonder schadelijke krachten over te brengen. Voor onderhoudsteams vertaalt dit zich in kortere installatietijden en lagere uitlijningskosten. In de woorden van onze senior engineer bijRaydafon Technology Group Co., Limited: “onze Universal Coupling verandert een verkeerde uitlijning van een trillingsbedreiging in een onschadelijke ontwerpparameter.”

Welke technische parameters bepalen het trillingsdempingsvermogen van een universele koppeling?

Het selecteren van de juiste universele koppeling voor trillingsgevoelige toepassingen vereist inzicht in de belangrijkste technische specificaties. Bij Raydafon Technology Group Co.,Limited heeft ons engineeringteam zes kernparameters geïdentificeerd die rechtstreeks verband houden met de dempingsefficiëntie. Deze parameters worden gevalideerd door middel van modale analyse en torsiestijfheidstesten. Hieronder vindt u een gedetailleerde tabel met de typische waarden voor onze heavy-duty universele koppelingsserie (model RD-UDC-450). Alle gegevens zijn gebaseerd op daadwerkelijke fabrieksmetingen en laboratoriumrapporten van derden.

Naast deze parameters legt onze fabriek de nadruk op nog twee ontwerpaspecten: de buiswanddikte van de tussenas (die de wervelende natuurlijke frequenties beïnvloedt) en de kruislagervoorspanningsmethode. Door deze aan te passen kan Raydafon Technology Group Co.,Limited een universele koppeling op maat maken om kritische snelheden van specifieke machines te vermijden. In een hogesnelheidscompressor die op 12.000 tpm draait, selecteren we bijvoorbeeld een slankere tussenas met een hogere stijfheid-massaverhouding om de eerste buigmodus boven het bedrijfsbereik te duwen. Deze geavanceerde techniek zorgt ervoor dat de Universele Koppeling niet alleen bestaande trillingen dempt, maar ook resonantieversterking voorkomt.

Praktische selectierichtlijnen: voor toepassingen waarbij trillingen een groot probleem zijn (bijvoorbeeld turbinegeneratoren, schroefcompressoren, scheepsschroeven), specificeer uw universele koppeling met een lage torsiestijfheid, een hoog vermogen tot uitlijning en een G1.0-balanskwaliteit. Het standaardaanbod van onze fabriek omvat de meeste van deze functies al. Elke universele koppeling van Raydafon Technology Group Co.,Limited wordt geleverd met een trillingsprestatiecertificaat dat is gevalideerd op onze interne testopstelling. Vertrouw op onze gegevens, want bij trillingscontrole maken precisieparameters het verschil tussen uptime en catastrofe.

Samenvatting: Kernvoordelen van Raydafon universele koppelingen voor industriële installaties

Om onze technische discussie te consolideren: de universele koppeling van Raydafon Technology Group Co., Limited is de belangrijkste oplossing voor trillingsreductie en efficiëntieverbetering. De technische filosofie van onze fabriek integreert tolerantie voor verkeerde uitlijning, precisiebalancering en materiaalkunde om een ​​onderdeel te leveren dat de gezondheid van de aandrijflijn actief behoudt. De belangrijkste afhaalrestaurants zijn:

• Trillingsreductie van 65-80% vergeleken met tandwielen of starre koppelingen, geverifieerd door meer dan 200 veldaudits.
• De energie-efficiëntiewinst bedraagt ​​gemiddeld 7-11% dankzij lagere wrijvingsverliezen en een lager stroomverbruik.
• Verlengde levensduur van lagers en afdichtingen – drie keer langere onderhoudsintervallen in pulp- en papierfabrieken.
• Aanpasbare torsiestijfheid om kritische snelheidsresonantie te voorkomen.
• 100% dynamische balancerings- en trillingstests in de fabriek vóór verzending.

Door voor onze Universele Koppeling te kiezen, investeert u in data-bewezen betrouwbaarheid. De ISO 9001:2025-gecertificeerde processen en voortdurende R&D van onze fabriek zorgen ervoor dat elke unit voldoet aan de strengste trillingsnormen. In alle sectoren – van staalwalsen tot tandwielkasten voor windturbines – heeft Raydafon Technology Group Co., Limited meer dan 12.000 universele koppelingen geleverd die werken met trillingsniveaus van minder dan 4,5 mm/s RMS, zelfs na 20.000 bedrijfsuren. Dat is de kracht van techniek die is ontworpen om trillingen te verminderen en de efficiëntie te vergroten. Neem contact op met Raydafon Technology Group Co., Limited– Precisiekoppeling, geen compromissen.
