Aftakas voor Krone rondebalenpersen
  • Aftakas voor Krone rondebalenpersenAftakas voor Krone rondebalenpersen
  • Aftakas voor Krone rondebalenpersenAftakas voor Krone rondebalenpersen

Aftakas voor Krone rondebalenpersen

Krone rondebalenpers aftakas voor KR100/125/155/130/160, 1500/1800, 1500V/1250 MC en 1250/1550. Maat 4 standaard en maat 4 CV-opties gebruiken een 1210-as met 1.375-6 spiebanen. Maat 6 CV is beschikbaar voor de 1500/1800 en geselecteerde 1250/1500-versies; de 1500V/1250 MC gebruikt 2380 of 2480 CV met 1.375-6. De koppelingsopties omvatten FT34 bij 1.000 N·m, FT32 bij 1.000 N·m, FT42 bij 1.450 N·m, K64/2-uitschakeling bij 1.050 of 1.500 N·m, en FF1 bij 1.000 N·m. De onderdeelnummers van de CV-basis zijn 71R4121UCW07000 voor CAT3/540 en 71R6121UCW07000 voor CAT4/540, beide 1.375-6. MOQ, maatwerk en doorlooptijd worden per bestelling vermeld nadat het balenpersmodel en de bestaande asconfiguratie zijn bevestigd.

Krone-aandrijflijn voor ronde balenpersen · Groothandel

Groothandel aftakas voor Krone-rondebalenpersen - Specificaties, MOQ, maatwerk en doorlooptijd voor KR100 tot 1800 en compatibele constructies

Rondebalenpersen van Krone gebruiken niet allemaal dezelfde aftakas. De KR100 tot KR160-groep maakt gebruik van een aandrijflijn van maat 4, de 1500 en 1800 kan maat 4 of maat 6 CV gebruiken, de 1500V en 1250 MC gebruiken een 2380 of 2480 CV, en de 1250/1550 heeft een Maat 4 CAT3 CV, terwijl sommige 1250/1500-builds maat 6 CAT4 gebruiken. De drie tabellen op deze pagina vermelden de PTO-optie, het koppelingstype en het basisonderdeelnummer voor elke groep, zodat de as op elkaar kan worden afgestemd voordat er een offerte wordt uitgebracht gevraagd.

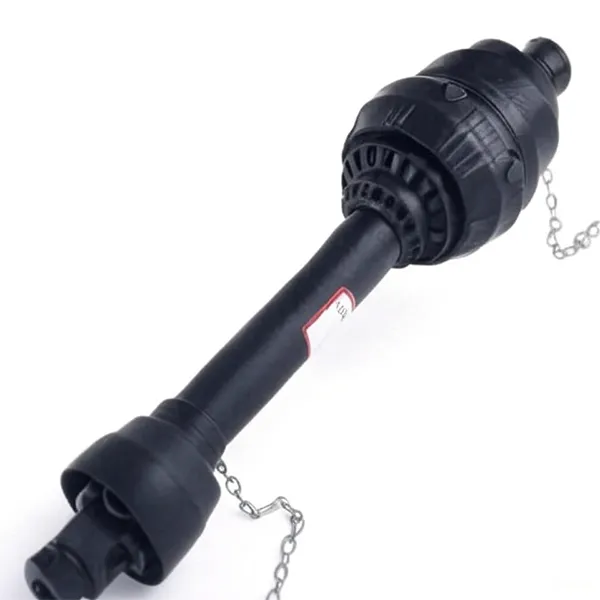

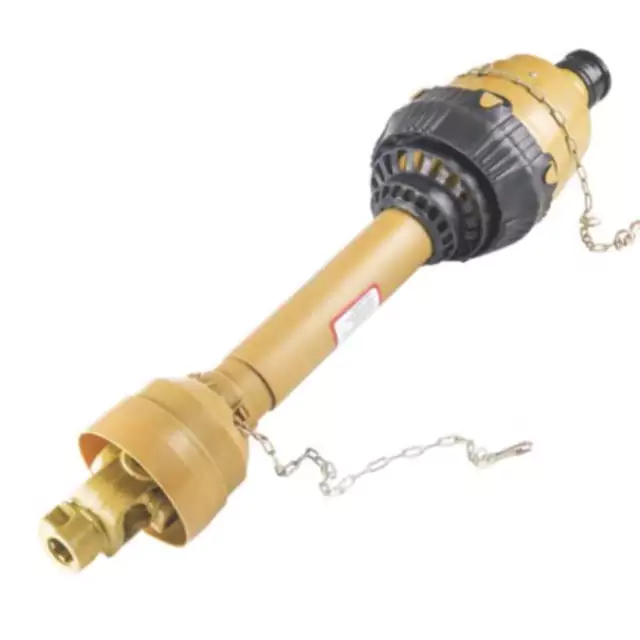

PTO shaft for Krone round balers — complete assembly with CV joint and clutch
Krone aftakas voor ronde balenpers - homokineet, telescopische buis en koppelingszijde.
13Modelreferenties
Maat 4 / Maat 6CV-aandrijflijnopties
1.000–1.800 N·mKoppelingsbereik
1.375-6Gemeenschappelijke spie

Modelrooster — PTO-optie en koppeling per balenpers

Groep AKR100 / KR125 / KR155
Aftakas
Maat 4 Standaard of Maat 4 CV, schacht 1210
Splijn
1.375-6
Koppeling
FT34 bij 1.000 N·m
Maat 4
Groep AKR130 / KR160
Aftakas
Maat 4 Standaard of Maat 4 CV, schacht 1210
Splijn
1.375-6
Koppeling
FT34 bij 1.000 N·m
Maat 4
Groep B1500/1800
Aftakas
Maat 4 of maat 6 CV
Splijn
1.375-6
Koppeling
FT32 bij 1.000 N·m of FT42 bij 1.450 N·m
Maat 4 / Maat 6
Groep C1500 V / 1250 MC
Aftakas
2380 of 2480 CV
Splijn
1.375-6
Koppeling
K64/2-uitsparing bij 1.050 of 1.500 N·m
Uitgesneden koppeling
Groep D1250 / 1550
Aftakas
Maat 4 (CAT3) CV
Splijn
1.375-6
Koppeling
FT32 of FF1 bij 1.000 N·m
Maat 4 CAT3
Groep E1250/1500 (grootte 6 bouwt)
Aftakas
Maat 6 CV (CAT4) op sommige builds
Splijn
1.375-6
Koppeling
FT42 bij 1.450 N·m
Maat 6 CAT4

Specificatietabel — Model, aftakas en bescherming

Originele groepering op balenpersmodel, aftakasaandrijflijn en koppelingsvermogen
Model Aftakas Bescherming
KR100 / 125 / 155 / 130 / 160 Maat 4 Standaard *1210 *1.375-6; Maat 4 CV *1210 *1.375-6 FT34 *1,375-6 *1.000 Nm
1500/1800 Maat 4 of maat 6 CV met 1.375-6 FT32 @1.000 N·m of FT42 @1.450 N·m
1500 V / 1250 MC 2380 of 2480 CV met 1.375-6 K64/2 Uitsparing @1.050 of 1.500 N·m *1.375-6
1250 / 1550 Maat 4 (CAT3) CV met 1.375-6 FT32 of FF1 @1.000 N·m
1250 / 1500 Sommigen gebruiken maat 6 CV (CAT4) FT42 @1.450 N·m

Hetzelfde balenpersmodel kan in meer dan één build voorkomen. Controleer het bestaande onderdeelnummer van de as of het koppelingstype de machine voordat u een offerte aanvraagt. Rondebalenpersen van Krone zijn uitgerust met een frictie of een uitsparing koppeling afhankelijk van de bouw. Hoe brederAftakas voor rondebalenpersenpaginalijsten andere merken balenpersen als kruisverwijzing.

Onderdeelnummers CV-basis en onderdeelnummers FT-koppeling

Basisonderdeelnummers aftakas met constante snelheid
CV-aftakas Tractor Basisonderdeelnummer
CAT3/540 1.375-6 71R4121UCW07000
CAT4/540 1.375-6 71R6121UCW07000
FT-koppelingen voor invoer met 1.375-6 spiebanen
Universele maat Koppel Onderdeelnummer
CAT3 / S4 1.000 N·m 6QE344901R
CAT3 / S4 1.000 N·m 635E41203R
CAT4 / S6 1.800 N·m 663H53403R

Het artikelnummer van de CV-basis is de samenstelling zonder werktuiginrichting. De werktuighelft, buis en schild zijn afzonderlijk geselecteerd per balenpersmodel. De onderdeelnummers van de FT-koppeling zijn gerangschikt op universele maat en koppel. Als de bestaande koppeling is afgesteld, bevestig het beoogde slipkoppel aan de hand van de handleiding van de balenpers voordat u bestelt. EEN gerelateerde categorie staat op deAftakas voor schijvenpagina.

Hoe een Krone-rondebalenpersas op elkaar is afgestemd

01

Lees het model van de balenpers van de machine af

KR100 tot KR160 vallen in één groep; 1500 en 1800 in een andere; 1500V en 1250 MC in een derde; 1250/1550 en 1250/1500 in een vierde en vijfde. Het modelraster hierboven toont de aftakas en koppeling die bij elke groep passen.

02

Bevestig het bestaande onderdeelnummer van de as

Dezelfde balenpers kan worden gebouwd met een wrijvingskoppeling of een uitschakelkoppeling. Het bestaande onderdeelnummer is de snelste manier om te bevestigen met welke configuratie de machine is geleverd, voordat u een vervanging bestelt.

03

Bevestig de spline van de tractoraftakas

De meeste rondebalenpersen van Krone in deze serie hebben 1.375-6 spiebanen. Indien de trekker een andere aftakasstomp gebruikt, bevestig dan de CV-helft apart. DeAssortiment aftakaspagina vermeldt de andere categorieën van agrarische aandrijflijnen als tegelijkertijd de tractorzijde wordt gewijzigd.

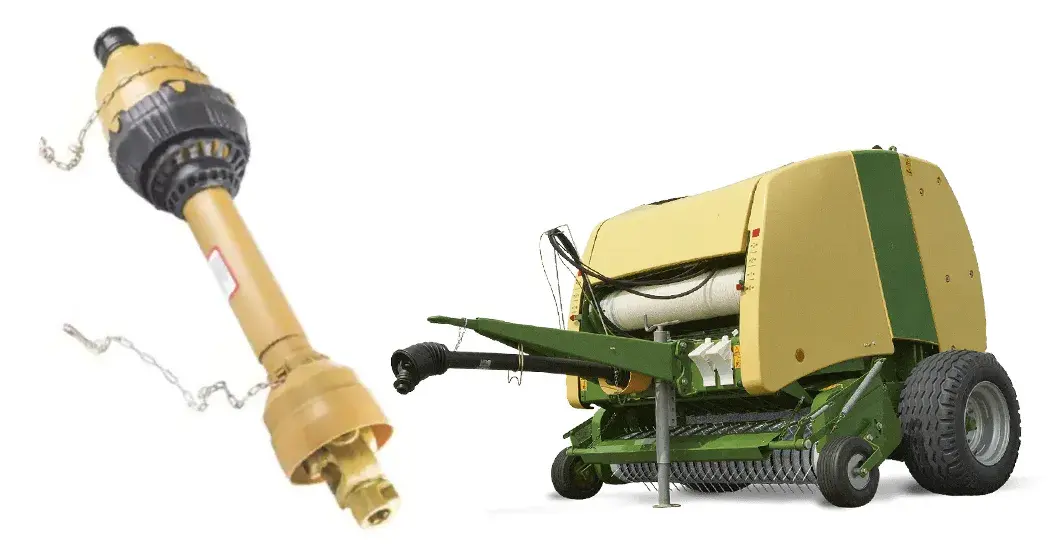

Waar deze as wordt gebruikt

Aandrijflijnen van Krone-rondebalenpersen voor de KR100 tot 1800-reeks en de 1500V-, 1250 MC- en 1250/1550-groepen.

De Krone aftakas voor ronde balenpersen haalt het vermogen van de aftakas van de tractor en levert deze via een versnellingsbak aan de versnellingsbak van de balenpers Homokineet en telescopische buis. Wanneer de balenpers een zwaar zwad oppakt of een prop materiaal raakt, zal de koppeling — ofwel wrijving of uitschakeling, afhankelijk van de constructie, beschermt de versnellingsbak tegen schokken.

De as is onafhankelijk afgestemd op het model van de balenpers en de spiebaan van de aftakas van de tractor. De zijde van de balenpers fixeert de werktuighelft, het koppelingstype en de buislengte; de trekkerzijde fixeert de CV-helft en de PTO-spline. Beide zijkanten moeten worden bevestigd voordat een vervangende as wordt besteld.

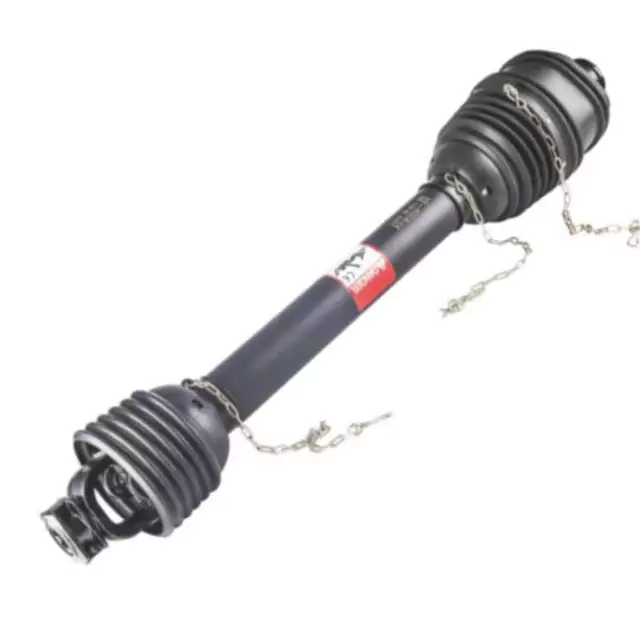

Voor een gerelateerde rondebalenperstoepassing kan deAftakas voor Case IH rondebalenpersenpagina gebruikt een vergelijkbare model-voor-model structuur. Voor werktuigversnellingsbakken die zich stroomafwaarts van de aftakas bevinden, zie deagrarische versnellingsbakbereik.

Stuur het model van de balenpers en het onderdeelnummer van de bestaande as

Stuur het Krone-balenpersmodel (KR100 tot 1800, 1500V, 1250 MC, 1250/1550 of 1250/1500) en het bestaande asgedeelte nummer of koppelingstype. Hiervoor bevestigen wij de PTO-optie, het koppelingsvermogen en het CV-basisonderdeelnummer bouwen en een offerte uitbrengen met MOQ en doorlooptijd voor die configuratie.
