Aftakas voor Case IH rondebalenpersen
  • Aftakas voor Case IH rondebalenpersenAftakas voor Case IH rondebalenpersen
  • Aftakas voor Case IH rondebalenpersenAftakas voor Case IH rondebalenpersen

Aftakas voor Case IH rondebalenpersen

Aftakas voor rondebalenpersen van Case IH — omvat de varianten RB444, RB454, RB455A, RB464, RB554 en RB564, plus de varianten RB454 kuilvoer en RB454 rotorsnijder. CAT4- en CAT5-aandrijflijnen met constante snelheid en wrijvingskoppeling; invoerspline 1.375-6 of 1.375-21 afhankelijk van de trekker; benodigd vermogen 40–100 pk (30–75 kW). Koppelingskoppelreferenties van 1.000 N·m (CAT3/S4) tot 1.800 N·m (CAT4/S6). Stuur uw balenpersmodel en de PTO-spline van uw tractor. Wij bevestigen de aandrijflijncategorie, het koppelingskoppel en de aslengte en sturen u binnen 24 uur een fabrieksofferte terug.

OEM-vervanging · Case IH RB-serie

Aftakas voor rondebalenpersen van Case IH — CAT4 en CAT5 aandrijflijnen met constante snelheid, 1.375-6 / 1.375-21 spiebanen

De aftakas van een ronde balenpers faalt op twee manieren: de kruiskoppeling kan de draaihoek niet aan op de kopakker, of de koppeling slipt niet op het juiste koppel en de versnellingsbak neemt de schok op. Deze pagina vermeldt de asmaten, het vereiste vermogen en de onderdeelnummers van de koppeling voor Case IH RB444, RB454, RB455A, RB464, RB554 en RB564-balenpersen, zodat u een vervangende as kunt afstemmen op het model balenpers waarmee u daadwerkelijk werkt.

Balenpersmodellen gedekt

6 basismodellen RB444, RB454, RB455A, RB464, RB554, RB564 — plus de varianten RB454 kuilvoer en RB454 rotorsnijder.

Afmetingen aandrijflijn

CAT4 / CAT5 Aandrijflijn met constante snelheid en wrijvingskoppeling. Invoerspline 1.375-6 of 1.375-21, afhankelijk van de tractor.

Stroomvereiste

40–100 pk Van 30 kW op de RB444 tot 75 kW op de RB454 Rotorsnijder. Volledige uitsplitsing in onderstaande tabel.

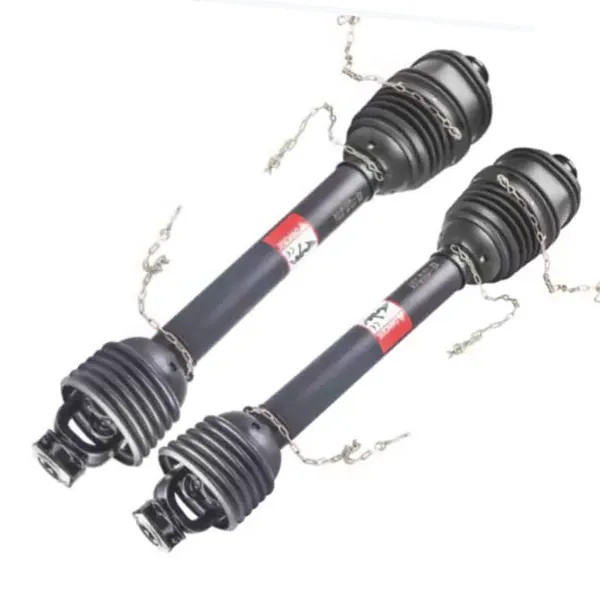

PTO shaft for Case IH round balers — constant velocity driveline with friction clutch
Aftakassamenstel - koppeling met constante snelheid, wrijvingskoppeling en 1.375-6 ingangsjuk.

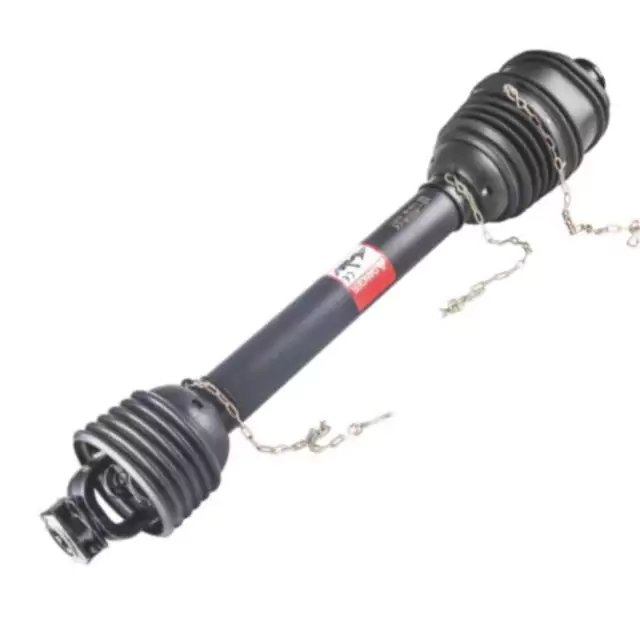

PTO shaft for Case IH round balers — clutch end and spline detail
Koppelingsuiteinde en spiedetail - snelkoppelingsjuk en schildlager.
PTO shaft input yoke detail for 1.375-6 and 1.375-21 spline tractors
Opties voor invoerjuk — 1.375-6 en 1.375-21 spiebaan, afgestemd op de aftakasstomp van de tractor.

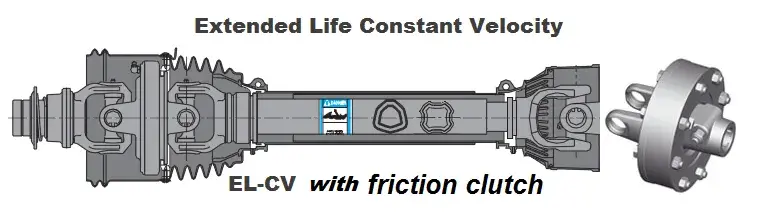

PTO shaft friction clutch and shear bolt configuration for Case IH round balers
Wrijvingskoppeling en breekboutconfiguratie: het slippunt beschermt de versnellingsbak van de balenpers.

Modeltabel — Afmeting aftakas en vereist vermogen per balenpers

Case IH rondebalenpersmodellen – asgrootte en benodigd aftakasvermogen
Balenpers-model Grootte aftakas Aftakas vereist, pk (kW)
RB444 CAT4 40 (30)
RB454 CAT4 60 (45)
RB454 Kuilvoer CAT4 65 (48)
RB454 Rotorsnijder CAT5 100 (75)
RB455A CAT4 40 (30)
RB464 CAT5 70 (52)
RB554 CAT5 70 (52)
RB564 CAT5 80 (60)

Case IH vereist CAT4- of CAT5-aandrijflijnen met constante snelheid, afhankelijk van het model, met een wrijvingskoppeling. De RB454 Rotorsnijder is de enige variant in deze serie die CAT5 vereist met een ingangsvermogen van 100 pk (75 kW) – als uw tractor ligt onder dat cijfer; bevestig de constructie van de balenpers voordat u bestelt.

Constant velocity PTO shaft part number reference for Case IH round balers
Referentie aftakas met constant toerental — CAT3 tot en met CAT5, basisonderdeelnummers van 540 en 1000 tpm.

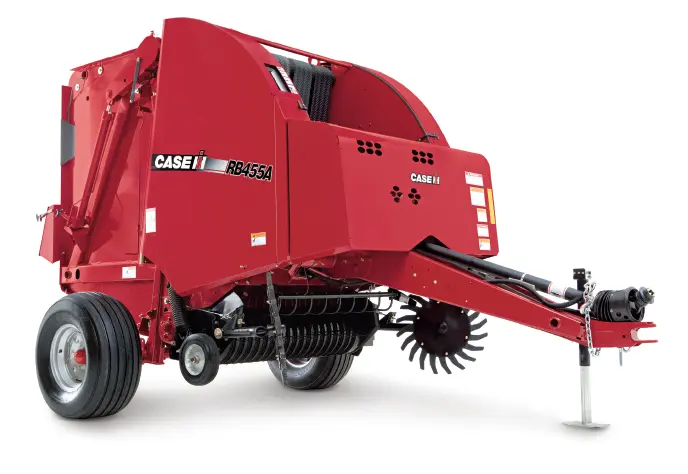

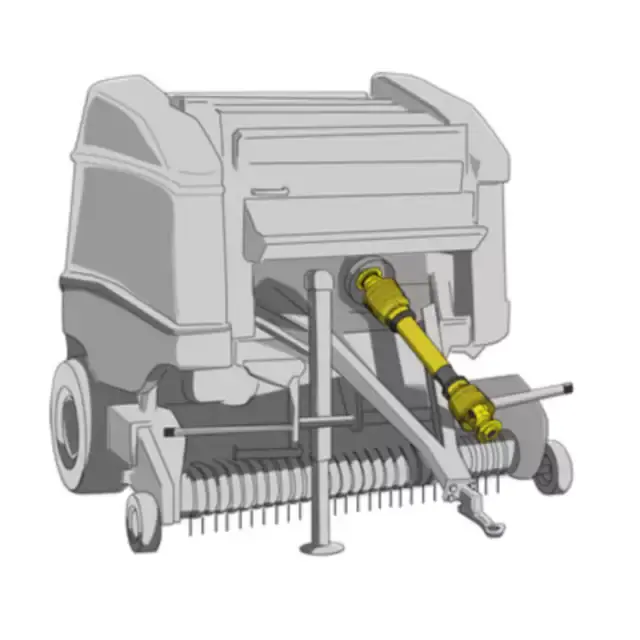

PTO shaft installed on a round baler in field operation
Installatie ter plaatse – ashoek en schermspeling bij de ingang van de balenpers.

Onderdeelnummers van de aftakas en koppeling met constante snelheid

PTO met constante snelheid – basisonderdeelnummers per categorie en tractorspline
CV-aftakas Trekker Spline Basisonderdeelnummer
CAT3/540 1.375-6 71R4121UCW07000
CAT4/540 1.375-6 71R6121UCW07000
CAT4/1000 1.375-21 71R6121UCW08000
CAT5/540 1.375-6 71R8121UCW07000
CAT5/1000 1.375-21 71R8121UCW08000
FT-frictiekoppelingen voor 1.375-6 spline-ingang
Universele maat Koppel (N·m) Onderdeelnummer
CAT3 / S4 1.000 6QE344901R
CAT3 / S4 1.000 635E41203R
CAT4 / S6 1.800 663H53403R
CAT5 / S8 1.450 6LM453003R

Bovenstaande onderdeelnummers zijn referentiepunten voor het afstemmen van de as op de combinatie van balenpers en tractor. Als uw de balenpers gebruikt een andere werktuighelft of de tractorstomp heeft een spiebaan van 1.750-20. Stuur het model en wij sturen het op. bevestig de juiste combinatie. Hoe brederAftakas voor rondebalenpersenHet assortiment omvat ook andere merken balenpersen.

Wat bepaalt of de schacht past en lang meegaat

  1. Zorg ervoor dat de aandrijflijncategorie overeenkomt met het model van de balenpers

    CAT4 en CAT5 zijn in dit bereik niet uitwisselbaar. De RB444, RB454 en RB455A draaien CAT4; de RB464, RB554 en RB564 draaien CAT5; de RB454 Rotorsnijder vereist ook CAT5. Een CAT4-as monteren op een balenpers die De roep om CAT5 laat de verbinding ondergewaardeerd bij de kopakkerhoek, waar de meeste voortijdige storingen optreden begin.

  2. Zorg ervoor dat de invoerspline overeenkomt met de tractor, niet met de balenpers

    De balenperszijde wordt door het werktuig vastgezet, maar de tractorzijde is afhankelijk van de tractor die u gebruikt. 1.375-6 is de gebruikelijke 540 tpm-stomp; 1.375-21 is de 1000 tpm-stomp; 1.750-20 verschijnt op hoger vermogen tractoren. Het sturen van het tractormodel en de foto van de aftakasstomp is de snelste manier om te bevestigen welk juk moet worden gemonteerd. Als u ook de werktuigaandrijving bijwerkt, zie dan deAftakascategorie voor het volledige assortiment.

  3. Stel de wrijvingskoppeling in op de balenpers, niet op de tractor

    De wrijvingskoppeling moet slippen voordat de versnellingsbak van de balenpers een schokbelasting op zich neemt. Een koppeling die te hoog is afgesteld zal de schok rechtstreeks naar de versnellingsbak overbrengen; te laag ingesteld, slipt hij bij normaal balenpersen. De FT bovenstaande koppelingstabel geeft het referentiekoppel per universele maat weer: 1.000 N·m voor CAT3/S4, 1.800 N·m voor CAT4/S6 en 1.450 N·m voor CAT5/S8.

  4. Controleer de ashoek en de schildspeling op de kopakker

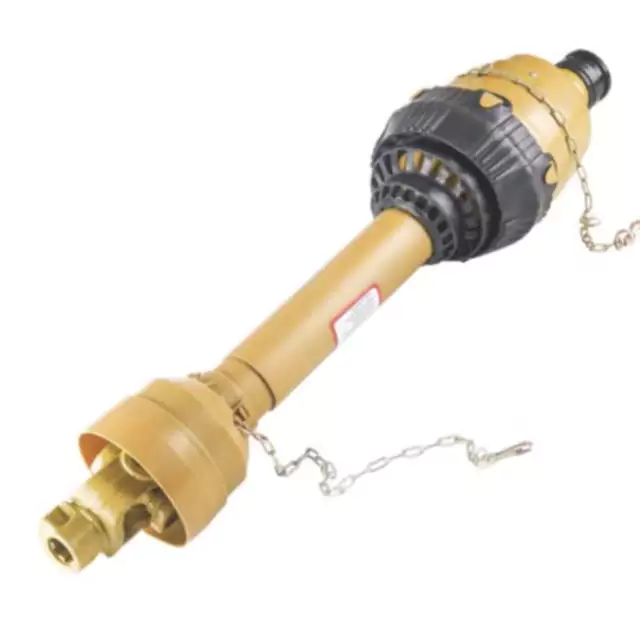

    Een homokineet met constante snelheid tolereert een grotere draaihoek dan een standaard kruiskoppeling, maar het schild heeft nog steeds ruimte nodig bij volledige sluis. Als de as naar beneden komt of als het schild de trekstang raakt bij de op de landtong zal de verbinding voortijdig bezwijken, ongeacht de beoordeling. De afbeelding hierboven toont de doelhoek bij de invoer van de balenpers. Voor balenpersen van andere fabrikanten geldt deAftakas voor Krone rondebalenpersenpagina vermeldt de equivalente referentiepunten.

Stuur uw balenpersmodel en tractor-aftakas-spline

Vertel ons het model van de balenpers (RB444 tot RB564) en de aftakasstomp van de tractor (1.375-6, 1.375-21 of 1.750-20). Wij zullen bevestig de aandrijflijncategorie, het koppelingskoppel en de aslengte en stuur meestal een fabrieksofferte terug binnen 24 uur. Aangepaste lengtes en afschermingsconfiguraties zijn beschikbaar. Als uw werktuig gebruik maakt van een niet-standaard versnellingsbak, deagrarische versnellingsbakbereik kan ook relevant zijn.
