Waarom worden precisie-wormwielen gebruikt voor toepassingen met hoge reductie?

In de compacte behuizing van een industriële robotarm draait een servomotor met 6.000 toeren per minuut. Toch beweegt de uitgaande as met langzame, doelbewuste precisie, waarbij honderden Newtonmeters aan koppel worden uitgeoefend om een ​​zware lading te positioneren. De component die deze dramatische transformatie mogelijk maakt is eenPrecisieuitrusting: het wormwiel. Als u een productiefaciliteit binnenstapt, ziet u wormwielen aan het werk in transportbanden, liften, werktuigmachines en verpakkingsapparatuur. Zij zijn de onbezongen helden van de mechanische krachtoverbrenging, die een hoge snelheid en een laag koppel omzetten in een lage snelheid en een hoog koppel, met een eenvoud die andere typen versnellingen niet kunnen evenaren. Maar waarom zijn wormwieloverbrengingen de standaardkeuze voor toepassingen met hoge reductie? Het antwoord ligt in een unieke combinatie van geometrie, materiaalkunde en natuurkunde die andere Precision Gear-systemen eenvoudigweg niet kunnen repliceren.

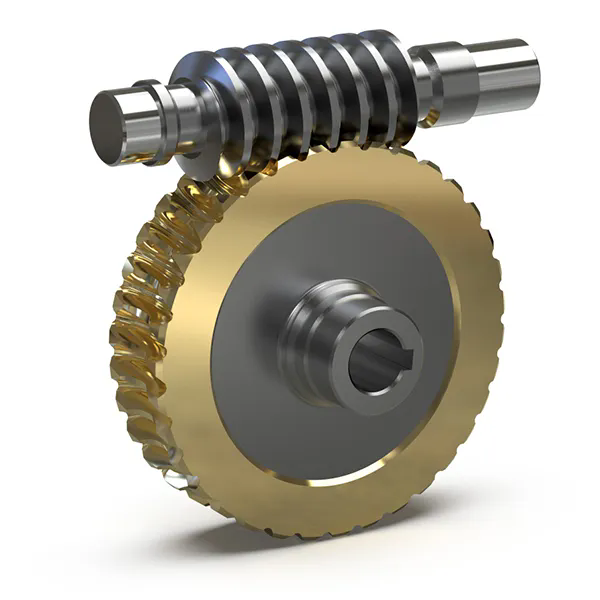

Een wormwielpaar bestaat uit een schroefdraadworm (het aandrijfelement) en een tandwiel (het aangedreven element). Deze configuratie biedt een elegante oplossing voor een fundamenteel technisch probleem: hoe grote snelheidsreducties in één fase kunnen worden bereikt. Een worm met één start en een wiel met 60 tanden levert een reductieverhouding van 60:1 in een compact pakket. Om dezelfde reductie te bereiken met rechte tandwielen zou een meertrapsopstelling nodig zijn, waardoor de complexiteit, de kosten en de ruimte toenemen. Naast het reductievermogen bieden wormwieloverbrengingen nog twee extra voordelen die in veel toepassingen van cruciaal belang zijn: ze zorgen voor een soepele, stille werking en ze kunnen zo worden ontworpen dat ze zelfremmend zijn, waardoor omgekeerde beweging wordt voorkomen wanneer de stroom wordt uitgeschakeld. Dit artikel onderzoekt de technische grondslagen van de dominantie van het wormwiel in toepassingen met hoge reductie, van de geometrische principes tot de materiaalkeuzes die de prestaties ervan bepalen.

Inhoudsopgave

• 1. Wat maakt de geometrie van een wormwiel ideaal voor hoge reductie?
• 2. Welke invloed heeft de glijdende werking van wormwielen op de efficiëntie en slijtage?
• 3. Waarom is de zelfvergrendelende functie van cruciaal belang bij toepassingen met hoge reductie?
• 4. Welke technische specificaties definiëren een hoogwaardig precisie-wormwiel?
• 5. Conclusie
• 6. Veelgestelde vragen (FAQ)

1. Wat maakt de geometrie van een wormwiel ideaal voor hoge reductie?

Om te begrijpen waarom wormwieloverbrengingen uitblinken in toepassingen met hoge reductie, moeten we eerst hun geometrie begrijpen. Stel je een standaardbout voor. Terwijl u hem draait, beweegt hij lineair langs zijn schroefdraadas. Stel je nu voor dat je die bout in een cirkel wikkelt, zodat de draden een doorlopende spiraal worden. Dat is een worm. Het wiel dat ermee ingrijpt is een tandwiel met speciaal gesneden tanden die passen bij het draadprofiel van de worm. Wanneer de worm draait, grijpen de draden in de tanden van het wiel, waardoor het wiel wordt gedwongen te draaien. Dit is het fundamentele principe van de werking van wormwieloverbrengingen.

De sleutel tot een hoge reductie ligt in de relatie tussen de rotatie van de worm en de rotatie van het wiel. Voor een worm met één start (een worm met een enkele doorlopende draad) beweegt elke volledige rotatie van de worm precies één draad vooruit. Deze draad drukt tegen één tand van het wiel, waardoor het wiel één tand beweegt. Als het wiel 60 tanden heeft, moet de worm 60 keer ronddraaien om het wiel één volledige omwenteling te voltooien. De reductieverhouding is eenvoudigweg het aantal tanden op het wiel. Dit is een reductie van 60:1 die wordt bereikt in één enkel tandwielpaar. Daarentegen zou het bereiken van een reductie van 60:1 met rechte tandwielen ten minste drie fasen vereisen, elk met zijn eigen assen, lagers en behuizing, waardoor de complexiteit en de kosten van de transmissie aanzienlijk toenemen.

De geometrie wordt nog krachtiger als je rekening houdt met multi-start-wormen. Een tweestartworm heeft twee schroefdraden, die twee tanden per rotatie voortbewegen, wat resulteert in een reductieverhouding van wieltanden gedeeld door twee. Een worm met drie startpunten deelt de verhouding door drie. Deze flexibiliteit stelt ontwerpers in staat om de reductieverhouding af te wegen tegen de efficiëntie. Hogere reductieverhoudingen betekenen over het algemeen een lager rendement, omdat er meer glijden nodig is. Multi-startwormen bieden een hogere efficiëntie maar lagere reductieverhoudingen. Deze eenvoudige geometrische relatie – de verhouding is gelijk aan het aantal tanden gedeeld door het aantal starts – maakt wormwieloverbrengingen zo’n elegante oplossing voor toepassingen met hoge reductie. Met een enkele trap kun je verhoudingen bereiken van 5:1 tot meer dan 100:1, een bereik dat moeilijk te evenaren is met andere typen Precision Gear.

Naast de verhoudingsberekening heeft ook de geometrie van het wormwiel invloed op het draagvermogen. De draad van de worm is een doorlopende spiraal, wat betekent dat er op elk moment meerdere tanden met elkaar in contact zijn. Hierdoor wordt de belasting over een groter oppervlak verdeeld, waardoor de contactspanning wordt verminderd en het tandwiel hogere koppels kan verwerken dan een vergelijkbaar tandwiel. In onze fabriek vervaardigen wij wormwielen met nauwkeurig geslepen draadprofielen om maximaal contact en minimale spanningsconcentratie te garanderen. Dit geometrische voordeel is de reden waarom wormwieloverbrengingen de voorkeur hebben voor precisietandwielen voor toepassingen die een hoog koppel vereisen in een compacte vormfactor.

2. Welke invloed heeft de glijdende werking van wormwielen op de efficiëntie en slijtage?

In tegenstelling tot rechte of spiraalvormige tandwielen, waarbij de tanden tegen elkaar rollen met minimale verschuiving, is het contact tussen een worm en zijn wiel overwegend glijdend. Stel je voor dat een krijtje over een schoolbord sleept. De draad van de worm glijdt over de voorkant van elke tand terwijl deze ronddraait, waardoor wrijving ontstaat die warmte genereert en energie verbruikt. Deze glijdende werking is de belangrijkste reden dat wormwielen minder efficiënt zijn dan andere typen tandwielen. Afhankelijk van de reductieverhouding en de ontwerpparameters kan het rendement variëren van 50% (voor zelfremmende ontwerpen met hoge overbrengingsverhouding) tot meer dan 90% (voor multi-startontwerpen met lage overbrengingsverhouding).

Dit is geen ontwerpfout; het is een fysiek gevolg van de geometrie. De draad van de worm is in wezen een schroef, en de tanden van het wiel zijn de 'moer'. Bij elk schroef-moerpaar is glijden de fundamentele beweging. Het voordeel is dat dit glijden een continue, soepele inschakeling mogelijk maakt, waardoor de impact en het geluid dat kan optreden bij rollende contacttandwielen wordt geëlimineerd. In toepassingen waar weinig geluid en trillingen essentieel zijn, zoals bij precisieproductieapparatuur of medische apparatuur, is deze afweging het efficiëntieverlies zeker waard.

Om de wrijving en slijtage veroorzaakt door glijden te beheersen, vertrouwen wormwielen op een zorgvuldig ontworpen combinatie van materialen en smering. De worm is doorgaans gemaakt van gehard staal, zoals 42CrMo4 of 20MnCr5, wat zorgt voor een hard, slijtvast oppervlak. Het wiel is gemaakt van een zachter materiaal, meestal fosforbrons (CuSn12 of iets dergelijks). Het brons fungeert als een "opofferingsmateriaal", dat zich aanpast aan de draad van de worm en de slijtage van het duurdere wormonderdeel vermindert. Het brons heeft ook uitstekende lagereigenschappen, waardoor de wrijvingscoëfficiënt wordt verlaagd. Het verschil in hardheid – de worm is doorgaans 58-62 HRC, terwijl het bronzen wiel 80-100 HB is – is een bewuste ontwerpkeuze. Het zachtere brons slijt bij voorkeur, beschermt de worm en zorgt voor een lange levensduur.

Smering is net zo belangrijk. Wormwielen vereisen een olie met een hoge viscositeit en extreme druk (EP) additieven om een ​​voldoende smeerfilm te behouden onder de hoge drukken en glijsnelheden. Zonder adequate smering zal het glijdende contact snel leiden tot lijmslijtage, slijtage en voortijdig falen. Onze fabriek beveelt specifieke smeermiddelen aan voor elk van onze Precision Gear-producten, op basis van de belasting, snelheid en bedrijfsomstandigheden. We ontwerpen onze tandwielbehuizingen ook met voldoende oliecapaciteit en koelvinnen om de door wrijving gegenereerde warmte af te voeren.

De volgende tabel vat de belangrijkste materiaal- en smeereigenschappen samen voor een typisch hoogwaardig precisie-wormwiel.

Het begrijpen van deze glijdende actie is essentieel voor iedereen die een Precision Gear kiest voor toepassingen met hoge reductie. De wisselwerking tussen efficiëntie en soepele werking, gecombineerd met de juiste materiaal- en smeermiddelkeuze, is wat een succesvol wormwielontwerp maakt. Onze fabriek heeft deze afwegingen gedurende tientallen jaren ervaring verfijnd en onze Precision Gear-producten geoptimaliseerd om betrouwbare, langdurige prestaties te leveren in de meest veeleisende toepassingen.

3. Waarom is de zelfvergrendelende functie van cruciaal belang bij toepassingen met hoge reductie?

Stel je een goederenlift voor die een zware lading vervoert. Plotseling valt de stroom uit. De motor stopt en de last begint onder invloed van de zwaartekracht te dalen en versnelt tot een gevaarlijke snelheid. In een typische versnellingsbak zou dit gebeuren. Bij een goed ontworpen wormwielsysteem is dat niet het geval. De last stopt en blijft hangen, op zijn plaats gehouden door de wrijving tussen de worm en het wiel. Dit is de zelfremmende eigenschap, een eigenschap die uniek is voor wormwieloverbrengingen en die van cruciaal belang is in veel toepassingen met hoge reductie.

De zelfremmende toestand komt voort uit dezelfde geometrie die wormwielen hun hoge reductievermogen geeft. De worm is een schroef en het wiel is een moer. Wanneer u stopt met het draaien van de schroef, zal de moer de schroef niet terugdrijven, tenzij de wrijving wordt overwonnen. In een wormwiel treedt zelfblokkering op wanneer de wrijvingshoek (bepaald door de wrijvingscoëfficiënt en de drukhoek) groter is dan de voorloophoek van de wormdraad. Wanneer aan deze voorwaarde is voldaan, kan de belasting op het wiel de wrijving om de worm te laten draaien niet overwinnen. Het systeem vergrendelt en houdt de lading op zijn plaats.

De zelfvergrendelende functie is niet automatisch. Het hangt af van de reductieverhouding en de wrijvingscoëfficiënt. Over het algemeen zal een worm met één start met een reductieverhouding van 30:1 of hoger onder normale bedrijfsomstandigheden zelfremmend zijn. Hogere wrijving (door verhoogde belasting of slechtere smering) maakt zelfblokkering effectiever. Omgekeerd kan een lagere wrijving de zelfblokkering verminderen of elimineren. Dit is de reden waarom de keuze van het smeermiddel van cruciaal belang is: een smeermiddel dat te effectief is in het verminderen van wrijving kan onbedoeld het zelfremmende vermogen van het tandwiel tenietdoen.

Zelfvergrendeling is in veel toepassingen een cruciaal veiligheidskenmerk. Het elimineert de noodzaak van remmen of andere vasthoudinrichtingen, waardoor het ontwerp wordt vereenvoudigd en de kosten worden verlaagd. Het verbetert ook de veiligheid door onbedoelde bewegingen tijdens stroomuitval te voorkomen. In een transportsysteem voorkomt de zelfblokkering bijvoorbeeld dat de band achteruit beweegt als de motor is uitgeschakeld. In een werktuigmachine houdt het het gereedschap op zijn plaats tijdens een stroomstoring. Dit kenmerk is de reden waarom wormoverbrengingen op grote schaal worden gebruikt in takels, liften en elke toepassing waarbij het vasthouden van lasten vereist is.

De wisselwerking is efficiëntie. Zelfremmende wormwielen zijn inherent minder efficiënt dan niet-zelfremmende ontwerpen, omdat wrijving nodig is om het blokkeereffect te bereiken. Dezelfde wrijving die de last vasthoudt, berooft ook het systeem van kracht tijdens normaal gebruik. In toepassingen waarbij het vasthouden van de last niet vereist is, kan een meerstartworm met een lagere wrijvingscoëfficiënt worden gebruikt om de efficiëntie te verbeteren.

Onze fabrieksingenieurs kunnen de zelfremmende toestand voor elk specifiek ontwerp berekenen, rekening houdend met de reductieverhouding, drukhoek en verwachte wrijvingscoëfficiënt. Deze analyse zorgt ervoor dat onze Precision Gear-producten voldoen aan de specifieke eisen van elke toepassing, waarbij de behoefte aan lastbehoud in evenwicht wordt gebracht met de behoefte aan efficiëntie.

4. Welke technische specificaties definiëren een hoogwaardig precisie-wormwiel?

Het selecteren van een precisietandwiel voor een toepassing met hoge reductie vereist een grondige evaluatie van de technische specificaties. Deze parameters bepalen de prestaties, de levensduur en de geschiktheid van de uitrusting voor een bepaalde toepassing. De volgende tabel geeft een overzicht van de belangrijkste specificaties voor onze precisie-wormwielproducten. Elke parameter wordt tijdens ons productieproces zorgvuldig gecontroleerd om consistente, betrouwbare prestaties te garanderen.

Elke specificatie in deze tabel vertelt een verhaal over de prestaties van de uitrusting. De hartafstand bepaalt de grootte en het koppelvermogen van het tandwiel. Een grotere hartafstand maakt grotere tandwielen mogelijk, die hogere belastingen aankunnen. De reductieverhouding is de belangrijkste parameter die de functie van de versnelling definieert. De module en het tandprofiel bepalen de sterkte en soepelheid van de werking van het tandwiel. De precisiegraad van de tandwielen, doorgaans DIN 4 tot 6 voor hoogwaardige wormwielen, heeft een directe invloed op het geluid, de trillingen en de soepelheid van de transmissie. De Precision Gear-producten van onze fabriek worden vervaardigd volgens DIN 5 of hoger, waardoor uitzonderlijke prestaties in veeleisende toepassingen worden gegarandeerd.

Onze fabriek maakt gebruik van geavanceerde CNC-slijp- en meetapparatuur om deze specificaties te bereiken en te verifiëren. Onze slijpmachines kunnen tandprofielen produceren met een nauwkeurigheid op micronniveau, waardoor het juiste maaspatroon en de belastingsverdeling worden gegarandeerd. Onze meetapparatuur, waaronder tandwieltesters en coördinatenmeetmachines, controleert of elk tandwiel aan de gespecificeerde toleranties voldoet. Deze aandacht voor detail is wat een hoogwaardige Precision Gear onderscheidt van een standaarduitrusting, en daarom worden onze producten vertrouwd in industrieën waar betrouwbaarheid en precisie voorop staan.

5. Conclusie

Het Precision Worm Gear is een masterclass in technische afwegingen. De geometrie zorgt voor natuurlijke reductieverhoudingen bij hoge snelheden die moeilijk te bereiken zijn met andere tandwieltypen. De glijdende werking vermindert de efficiëntie, maar maakt een soepele, stille werking mogelijk en zorgt voor een zelfvergrendelend vermogen dat van cruciaal belang is voor de veiligheid in veel toepassingen. De combinatie van gehard stalen wormen en bronzen wielen, ondersteund door een goede smering, levert een duurzaam transmissiesysteem op dat jarenlang betrouwbare dienst levert. Of u nu een transportsysteem, een werktuigmachine of een landbouwwerktuig ontwerpt, het wormwiel biedt een oplossing die eenvoudig, effectief en beproefd is.

BijRaydafonOnze fabriek produceert al meer dan 20 jaar hoogwaardige Precision Gear-producten. Onze wormwieloverbrengingen zijn ontworpen om te voldoen aan de meest veeleisende specificaties, met precisiegraden tot DIN 5. We bieden een compleet assortiment maten en verhoudingen, ondersteund door uitgebreide technische ondersteuning en strenge kwaliteitscontrole. Als u op zoek bent naar een betrouwbare partner voor uw Precision Gear-behoeften, nodigen wij u uit om contact met ons op te nemen om uw toepassing te bespreken. Neem vandaag nog contact op met Raydafon Technology Group Co., Limitedom te ontdekken hoe onze Precision Worm Gear-oplossingen uw volgende project kunnen ondersteunen.

6. Veelgestelde vragen (FAQ)

Vraag 1: Wat is het verschil tussen een single-start- en een multi-start-worm, en hoe kan ik daartussen kiezen?

Antwoord: Een worm met één start heeft één doorlopende draad, wat resulteert in de hoogste reductieverhouding bij een bepaald aantal wieltanden. De reductieverhouding is gelijk aan het aantal tanden op het wiel. Een multi-startworm heeft twee of meer threads, waardoor de reductieverhouding wordt verminderd maar de efficiëntie toeneemt. Een wiel met 60 tanden en een worm met enkele start geeft bijvoorbeeld een verhouding van 60:1; bij een worm met twee startpunten is de verhouding 30:1. Kies een worm met één start als maximale reductie vereist is en efficiëntie minder belangrijk is. Kies voor een meerstartworm als u een gematigde reductie nodig heeft met een hoger rendement, of als zelfremmend niet nodig is.

Vraag 2: Waarom genereren wormwielen zoveel warmte, en hoe kan dit worden beheerd?

Antwoord: De warmte in een wormwiel wordt gegenereerd door de glijdende wrijving tussen de worm en de wieltanden. Dit is een inherent kenmerk van de geometrie van het wormwiel. Om de hitte onder controle te houden, hebben wormwielsystemen voldoende smering nodig om de wrijving te verminderen en de hitte af te voeren. De behuizing moet worden ontworpen met voldoende oppervlakte om de warmte via convectie af te voeren. Bij toepassingen met hoog vermogen kan geforceerde koeling (ventilatorkoeling of vloeistofkoeling) vereist zijn. Onze fabriek kan de juiste koelmethode voor uw specifieke toepassing aanbevelen.

Vraag 3: Hoe kan ik vaststellen of mijn wormwiel overmatige slijtage ondervindt?

Antwoord: De meest voorkomende tekenen van overmatige slijtage van een wormwiel zijn een verhoogde speling, meer geluid en hogere bedrijfstemperaturen. Visuele inspectie van de tandwieltanden kan tekenen van slijtage aan het licht brengen, zoals een gepolijst of versleten uiterlijk, putjes of slijtage. Regelmatige olieanalyses kunnen de aanwezigheid van slijtagedeeltjes detecteren, waardoor een vroege indicatie van slijtage ontstaat. De meest betrouwbare methode is het monitoren van de prestaties van de uitrusting in de loop van de tijd en het uitvoeren van periodieke inspecties. Onze fabriek beveelt een routine-inspectieschema aan, gebaseerd op de bedrijfsomstandigheden van de tandwielkast.

Vraag 4: Kan een wormwiel door de last achteruit worden aangedreven?

Antwoord: Dit is afhankelijk van het ontwerp van het tandwiel. Als het tandwiel zelfremmend is, kan de last de worm niet achteruit drijven. Als de wrijving echter onvoldoende is (als gevolg van een lage belasting, hoge smering of een meerstartontwerp met een kleine reductieverhouding), kan de belasting de worm terugdrijven. In veel toepassingen is dit ongewenst en is de zelfvergrendelende functie opzettelijk opgenomen. Bij andere toepassingen kan het nodig zijn om achteruit te rijden om veiligheids- of operationele redenen. Onze fabriek kan een precisietandwiel ontwerpen met de juiste zelfremmende eigenschappen voor uw specifieke toepassing.

Vraag 5: Wat is de typische precisiegraad voor een wormwiel van hoge kwaliteit?

Antwoord: Een precisietandwiel van hoge kwaliteit wordt doorgaans vervaardigd volgens de kwaliteitsnormen DIN 5 of AGMA 12 of beter. Deze kwaliteiten zorgen voor een soepele werking, weinig geluid en minimale speling. Voor minder veeleisende toepassingen kan DIN 6-7 acceptabel zijn. Onze fabriek kan wormwielen vervaardigen volgens DIN 4-kwaliteit voor toepassingen met de hoogste precisie, zoals positionering van werktuigmachines en robotica. De keuze van de precisiekwaliteit hangt af van de nauwkeurigheids- en geluidsvereisten van de toepassing.
