Nylon tandwielen

Raydafon produceert op maat gemaakte nylon tandwielen in PA66, POM, UHMWPE, ABS, PTFE, PPS en PEEK in zijn eigen fabriek in Ningbo, China. Modules lopen van M1 tot M12 en verder, precisiekwaliteiten van DIN6 tot DIN9, geproduceerd volgens ISO, DIN, ANSI, JIS, BS of uw eigen tekening. Vezelversterkt PA66 zorgt voor een ongeveer 60% langere levensduur dan standaard nylon, en de tandwielen zijn zelfsmerend – geen oliepunt, stillere loop en een fractie van het gewicht van metaal. Prototypes kunnen worden bewerkt voordat er gereedschap aan wordt besteed, en vervolgens worden verplaatst naar het gieten voor volume. De doorlooptijd van het monster is 20 werkdagen, bulk 25 dagen, betaling via T/T of L/C, monsterprijzen van USD 2 tot USD 100, afhankelijk van de maat en het materiaal. Typische toepassingen zijn onder meer automatische besturingsmachines, halfgeleiderhantering, medische apparatuur, zonnetrackers, werktuigmachines en parkeersystemen. Stuur binnen 24 uur uw tekening of monster voor een offerte.

Nylon tandwielen - op maat gegoten en machinaal bewerkt, M1 tot M12

Raydafon produceert nylon tandwielen in PA, POM, UHMWPE, ABS, PTFE, PPS en PEEK voor aandrijvingen die een rustige loop en geen smering nodig hebben. Modules van M1 tot M12 (en hoger), precisie tot DIN6–DIN9, normen tot ISO, DIN, ANSI, JIS en BS, op tekening gemaakt of reverse-engineered op basis van uw monster.

Modulebereik
M1 – M12+
Materialen
PA / POM / PEEK …
Precisiekwaliteit
DIN6 – DIN9
Voorbeeld doorlooptijd
20 werkdagen
Bulkdoorlooptijd
25 dagen
Betalingsvoorwaarden
T/T, L/C

Aangepaste nylon tandwielen - fabrikant en leverancier in China

Raydafon maakt nylon tandwielen op bestelling in zijn eigen werkplaats in Ningbo, China, voor OEM's die een specifiek aantal tanden, boring, naaf of materiaal nodig hebben in plaats van een catalogusonderdeel. Stuur een maattekening of een proefstuk en wij snijden of vormen het op maat, in de polymeerkwaliteit die past bij uw belasting, snelheid en omgeving. Omdat we zowel het gieten als het machinaal bewerken verzorgen, kan hetzelfde project beginnen met een machinaal bewerkt prototype en overgaan naar een gegoten productieonderdeel zodra de geometrie vaststaat – waardoor het gereedschapsrisico bij uw eerste monsters wordt weggenomen.

Typische kopers zijn bouwers van automatische assemblage- en besturingsmachines, apparatuur voor het hanteren van halfgeleiders, medische apparatuur, werktuigmachines, parkeersystemen en transportapparatuur, waarbij een zelfsmerend tandwiel een oliepunt uit het onderhoudsschema verwijdert. Als je een plastic tandwielfamilie nodig hebt in plaats van alleen een tandwiel, bekijk dan het volledigekunststof tandwielbereik; als de plicht verder gaat dan polymeer, het metaaltandwiellijn uit dezelfde fabriek dekt het.

Specificaties en beschikbare opties

M1 – M12+Modelreeks (M4, M5, M8 en groter op aanvraag)
DIN6 – DIN9Precisiecijfers
+60%Slijtvastheid met vezelversterkt PA66 versus standaard nylon

Volledig specificatieblad. Blader op een mobiel apparaat zijwaarts door de tabel om elke rij te lezen.

Item Specificatie
Modelnummer M1, M1.5, M2, M2.5, M3, M4, M5, M8, M12, enz.
Materiaal PA (nylon), POM, UHMWPE, ABS, PTFE, PPS, PEEK. Vezelversterkte PA66 en andere glasgevulde kwaliteiten beschikbaar.
Standaard ISO, DIN, ANSI, JIS, BS en niet-standaard/op tekening
Precisiekwaliteit DIN6, DIN7, DIN8, DIN9
Productieproces Spuitgegoten voor volume; CNC-gefreesd uit polymeermateriaal voor prototypes, kleine batches en maten waarbij gereedschap niet gerechtvaardigd is
Tolerantie Bevestigd per kenmerk en per proces in offertefase; De haalbare tolerantie hangt af van de module, wanddikte, materiaal en of het onderdeel gegoten of machinaal bewerkt is
Oppervlakteafwerking Zoals gegoten, getrommeld, opgedampt of gezandstraald; Bewerkte onderdelen kunnen volgens tekening worden afgewerkt
Aanvullende operaties Boring, spiebaan, naaf, stelschroefgat, metalen inzetstuk, naaffrezen, montage met as
Verpakking Plastic zak + doos, of houten kist voor grotere hoeveelheden en zware onderdelen
Betalingsvoorwaarden T/T, L/C
Productiedoorlooptijd 20 werkdagen voor monsters, 25 dagen voor bulkbestellingen
Monsters Monsterprijsklasse USD 2–100, afhankelijk van maat en materiaal; monster expresvracht betaald door de klant
Sollicitatie Automatische besturingsmachines, halfgeleiderindustrie, algemene industriële machines, medische apparatuur, zonne-energieapparatuur, werktuigmachines, parkeersystemen, hogesnelheidsspoor- en luchtvaarttransportapparatuur en dergelijke

Let op:harden, frezen, slijpen, anodiseren en verzinken zijn metalen tandwielprocessen en zijn niet van toepassing op polymeer tandwielen. Als een tekening deze behandelingen specificeert, zullen we dit markeren en het polymeerequivalent voorstellen – glasgevulde kwaliteit, gegoten afwerking of een machinaal bewerkt plastic onderdeel – voordat we een offerte maken.

Het juiste polymeer voor uw uitrusting kiezen

MEEST GEMEENSCHAPPELIJK

PA/Nylon 66

Sterk, schokbestendig en van nature zelfsmerend. Vezelversterkt PA66 zorgt voor een ongeveer 60% langere levensduur dan standaard nylon, waardoor het de standaard is voor aandrijvingen van lopende banden en apparaten. Het absorbeert vocht, dus houd rekening met lichte dimensionale bewegingen bij vochtige omstandigheden.

POM

Stijver en dimensioneel stabieler dan nylon onder vochtige omstandigheden, met lage wrijving en uitstekende bewerkbaarheid. De betere keuze waarbij de hartafstand en speling voorspelbaar moeten blijven, en waar de versnelling machinaal wordt bewerkt in plaats van gegoten.

PEEK / PPS

Technische polymeren met hoge temperatuur en hoge sterkte voor gebruik bij hoge temperaturen of chemisch agressieve toepassingen: halfgeleidergereedschappen, sterilisatiecycli en aandrijvingen die oplosmiddelen of heet water gebruiken. Hogere materiaalkosten, dus specificeer alleen waar de plicht dit vereist.

UHMWPE/PTFE/ABS

UHMWPE en PTFE voor zeer lage wrijving en glijcontact; ABS waarbij kosten en uiterlijk belangrijker zijn dan laadvermogen. We zullen het type aanbevelen nadat we uw belasting, snelheid en omgeving hebben beoordeeld.

Productdetail

Foto's van onze productie van nylon tandwielen - afgewerkte tandwielen, tandvorm en boringdetails.

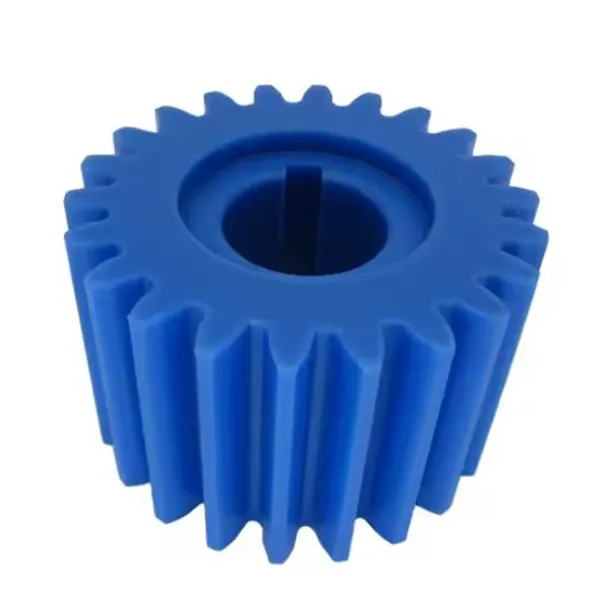

Nylon spur gears manufactured by Raydafon showing tooth form and hub detail
Nylon tandwielen - tandvorm, naaf en boringdetail.

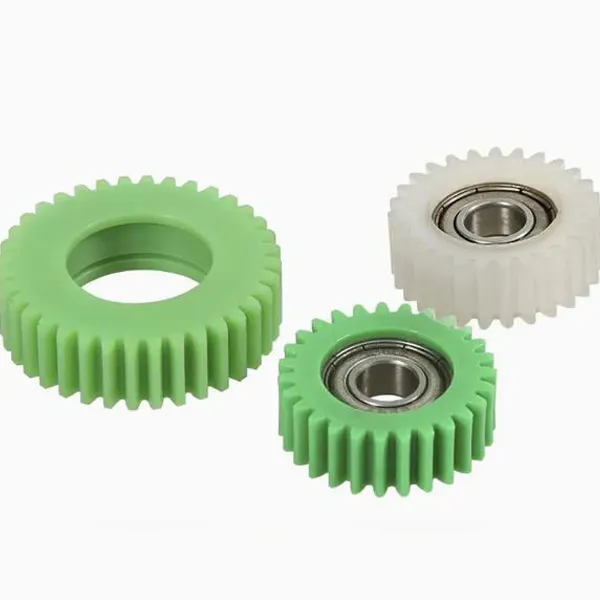

Custom nylon spur gear with precision bore produced to customer drawing
Op maat gemaakt nylon tandwiel, machinaal bewerkt en afgewerkt volgens tekening.

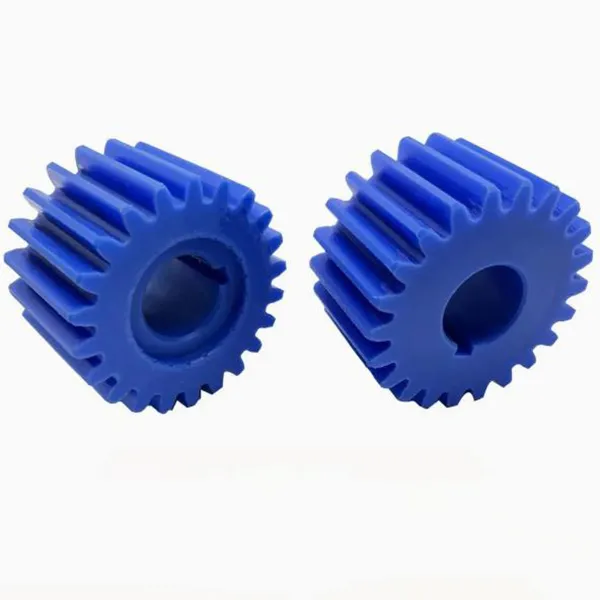

Nylon spur gear set assembled and inspected before packing
Tandwielsets geïnspecteerd en gemonteerd vóór verpakking.

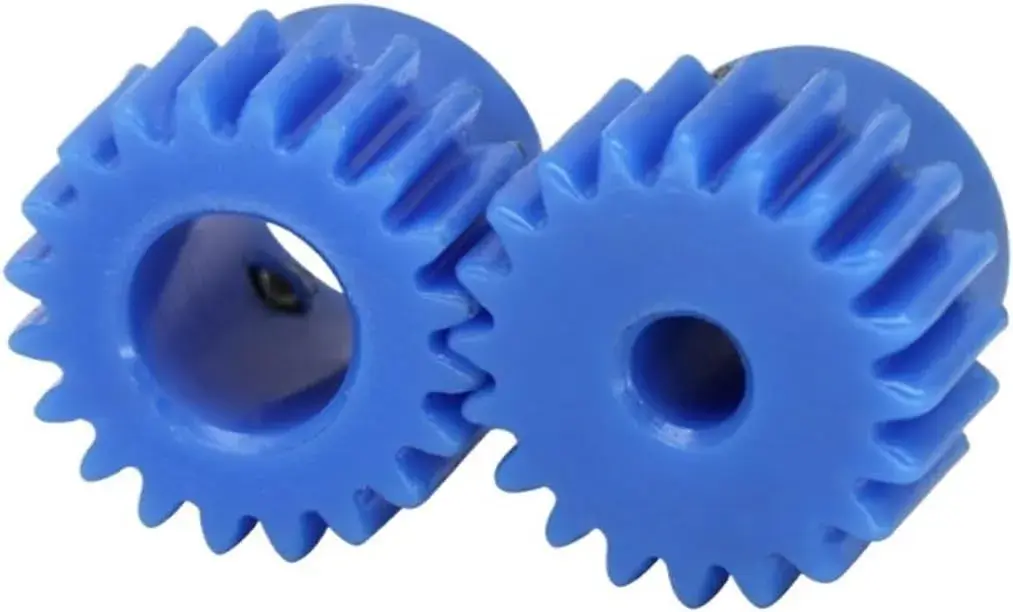

Nylon spur gears in different modules and materials ready for shipment
Verschillende modules en polymeerkwaliteiten geproduceerd voor dezelfde klant.

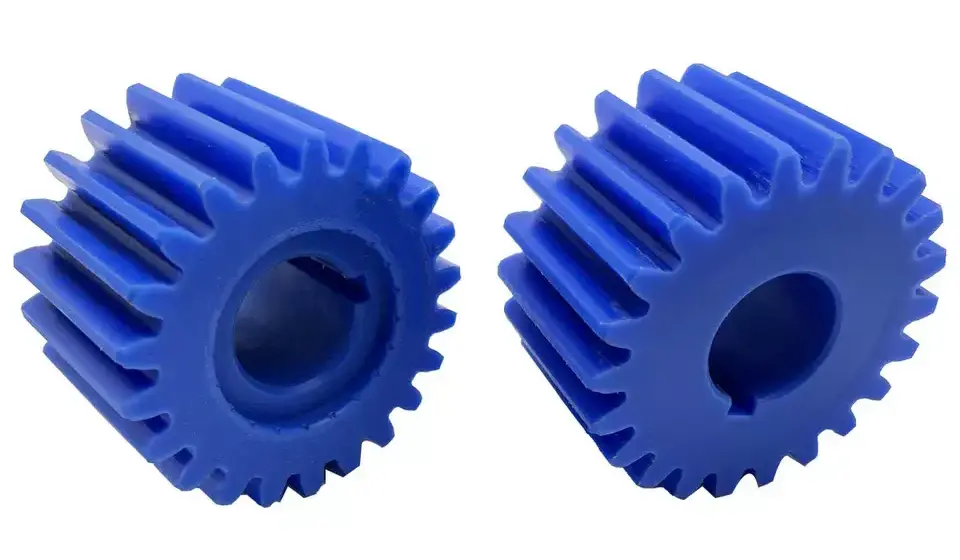

Nylon spur gear dimensional inspection before dispatch
Dimensionale inspectie vóór verzending.

Belangrijkste voordelen

  • Zelfsmerend, geen oliepuntZonder dat er een smeerfilm hoeft te worden onderhouden, verwijdert de tandwielkast een oliekamer, afdichtingen en een terugkerende onderhoudstaak uit uw ontwerp. Printers, dispensers en kantoorapparatuur kunnen maandenlang dagelijks worden gebruikt zonder de weerstand of het geluid dat een droog metalen tandwiel ontstaat.
  • Stil door materiaal en door geometriePolymeer dempt trillingen in plaats van te rinkelen zoals staal, en de met vezels versterkte soorten houden de tandvorm goed genoeg vast om de mesh over de hele batch stil te houden. Werkplaatsen en kantoorapparatuur zien een duidelijke geluidsdaling na het overschakelen van metalen tandwielen.
  • Draag een leven dat verder gaat dan gewoon plasticVezelversterkt PA66 zorgt voor een ruwweg 60% langere levensduur dan standaard nylon, zodat een tandwiel dat voorheen vervangen moest worden, langdurig hoogfrequent gebruik op een assemblagelijn kan doorstaan ​​met verwaarloosbaar tandoppervlakverlies.
  • Corrosie- en chemische bestendigheidNylon roest niet en verdraagt ​​vochtige, licht zure en licht alkalische omgevingen, plus veel schoonmaakmiddelen. Dat maakt hem geschikt voor wasruimtes en buitenapparatuur waar een geplateerd metalen tandwiel uiteindelijk kapot zou gaan.
  • Een fractie van het gewicht van metaalEen lage massa vermindert de traagheid van de aangedreven onderdelen, wat van belang is voor draagbare apparaten, drones, lichtgewicht actuatoren en elk mechanisme waarbij elke gram de levensduur van de batterij of het gebruik ervan beïnvloedt.
  • Van prototype tot productie onder één dakMet machinaal bewerkte prototypes kunt u de geometrie valideren voordat u zich aan het gereedschap wijdt, waarna dezelfde werkplaats het onderdeel gaat gieten voor volume. U behoudt één leverancier, één tolerantiereferentie en één keuringsnorm.
  • Flexibele materialen en normenZeven polymeerfamilies en vijf tandwielnormen (ISO, DIN, ANSI, JIS, BS) zorgen ervoor dat dezelfde tekening kan worden geproduceerd in de kwaliteit die uw toepassing daadwerkelijk nodig heeft, in plaats van de kwaliteit die een leverancier toevallig op voorraad heeft.
  • Fabrieksdirecte prijsstelling op volumeHet vormen, bewerken, inspecteren en verpakken gebeurt allemaal in eigen beheer, dus er is geen handelsmarge tussen u en de productie, en de kosten per eenheid dalen voorspelbaar naarmate de hoeveelheid stijgt.

Nylon versus metalen tandwielen: wanneer plastic de juiste keuze is

Een nylon tandwiel is geen zwakkere vervanging voor een stalen tandwiel; het is een andere ontwerpbeslissing. Kunststof wint waar de belasting gematigd is, de snelheid hoog genoeg is zodat geluid er toe doet, en smering duur of onmogelijk te onderhouden is. Het verliest waar het koppel hoog is, de temperatuur boven de limiet van het polymeer wordt gehouden, of de taak impliceert een voortdurende schok die de tanden zou vervormen.

Kies nylonStille werking, geen smering, licht van gewicht, corrosiebestendig, matige belasting
Kies metaalHoog koppel, verhoogde temperatuur, zware schokken, nauwe tolerantie bij grote module
Kies beideKunststof tandwielen die in elkaar grijpen met een stalen rondsel: de gebruikelijke stille en slijtvaste combinatie

In de praktijk is de meest duurzame opstelling vaak een nylon tandwiel dat tegen een stalen of messing rondsel loopt: het polymeer slijt liever dan het metaal, het gaas blijft stil en het metalen onderdeel draagt ​​de hogere spanning. Vertel ons het materiaal van het bijpassende tandwiel en wij geven u advies over de speling en de hartafstand, aangezien kunststof en metaal met verschillende snelheden uitzetten.

Toepassingen

  • Automatische besturingsmachinesMontage en indexering van aandrijvingen
  • HalfgeleiderindustrieHanterings- en positioneringsmechanismen
  • Algemene industriële machinesTransportbanden en lichte reductietrappen
  • Medische apparatuurSchone, smeermiddelvrije aandrijvingen
  • Apparatuur voor zonne-energieTracker- en actuatorversnellingen
  • WerktuigmachinesToevoer- en aanpassingsmechanismen
  • ParkeersystemenSlagboom- en poortaandrijvingen
  • Hogesnelheidsspoor- en luchtvaartapparatuurInterieur- en hulpmechanismen

Getuigenissen van klanten

DavidPowerTech Machinery, Australië – transmissieonderdelen voor assemblagelijnen

Het vervangen van transmissieonderdelen op onze assemblagelijn was een proces van vallen en opstaan; eerdere versnellingen van andere leveranciers waren luidruchtig of versleten snel. We plaatsten een proefbestelling voor deze nylon tandwielen en het verschil was onmiddellijk merkbaar: de werkplaats werd merkbaar stiller en na ruim twee maanden intensief gebruik vertonen de tandoppervlakken vrijwel geen slijtage. Wat buiten het product opviel, was het proces: onze materiële vragen werden gedetailleerd beantwoord, er werd een inspectierapport bij de zending geleverd en toen zware regen de levering bedreigde, namen ze contact op met de vervoerder en herschikten het zodat de tandwielen intact arriveerden.

MichaëlUpgradeproject voor apparatuur

Toen ik mijn apparatuur upgrade, heb ik veel leveranciers van uitrusting vergeleken en voor Raydafon gekozen. De afgewerkte tandwielen kwamen exact overeen met de tekening, met een schoon tandprofiel en zonder flits, en eenmaal geïnstalleerd liep de machine gestaag met merkbaar minder trillingen. Ik maakte me zorgen of nylon het wel zou volhouden, maar na ruim een ​​maand intensief gebruik is er helemaal geen sprake van vervorming. Zelfs late vragen werden snel beantwoord, wat mij ervan overtuigde om bij hen te blijven.

LisaStudioapparatuur, kleine mechanismen

Ik had passende uitrusting nodig voor kleine apparatuur in mijn studio en heb de opties lange tijd online vergeleken. Ik was enigszins nerveus omdat de prijs lager was dan die van sommige merken, maar de onderdelen kwamen aan met gladde oppervlakken, geen bramen en een normale tandvorm, en de installatie verliep zonder enige montageproblemen. Tijdens het gebruik daalde het geluid van de apparatuur duidelijk en de apparatuur heeft meer dan tien dagen onafgebroken gewerkt zonder slijtage of vastlopen.

Veelgestelde vragen voor kopers

  • Kunt u een nylon tandwiel maken naar mijn tekening of naar een voorbeeld?Ja. Stuur een maattekening of het proeftandwiel met de module, het aantal tanden, de boring, de spanwijdte en de materiaalkwaliteit. We bevestigen of het onderdeel geschikt is voor gieten of machinaal bewerken, citeren beide indien relevant, en kunnen een machinaal bewerkt prototype produceren voordat er gereedschap aan wordt besteed.
  • Welk materiaal moet ik kiezen: PA, POM of PEEK?PA (nylon 66) is de keuze voor algemene doeleinden, en vezelversterkt PA66 geeft een ongeveer 60% langere levensduur dan standaard nylon. POM is geschikt voor toepassingen waarbij maatvastheid en spelingbeheersing belangrijker zijn dan impacttolerantie. PEEK of PPS zijn bedoeld voor gebruik bij hoge temperaturen of chemisch agressieve toepassingen. Vertel ons belasting, snelheid en omgeving en wij zullen er een aanbevelen.
  • Welke tolerantie kun je aanhouden op een plastic tandwiel?Het hangt af van het kenmerk, de module, de wanddikte, het materiaal en of het onderdeel gegoten of machinaal bewerkt is. Bewerkte onderdelen hebben nauwere toleranties dan gegoten onderdelen. Geef de hartafstand en de speling op die u nodig heeft voor montage, en wij zullen bevestigen wat haalbaar is voordat u een prijsopgave maakt.
  • Heeft het tandwiel smering nodig?Nee tijdens normale dienst; nylon en POM zijn zelfsmerend. Voor continu gebruik op hoge snelheid of zwaarbelast kan een kleine hoeveelheid compatibel vet de levensduur verlengen, en we zullen dit tijdens de offertefase zeggen als uw plicht er baat bij heeft.
  • Wat zijn uw monster, doorlooptijd en betalingsvoorwaarden?De prijs van monsters varieert van USD 2 tot USD 100, afhankelijk van de grootte en het materiaal, waarbij de klant expresvracht betaalt. De doorlooptijd van het monster is 20 werkdagen en de bulkproductie is 25 dagen. Betalingsvoorwaarden zijn T/T of L/C, en de verpakking is een plastic zak plus doos, of een houten kist voor grotere hoeveelheden.
  • Kunt u zowel het bijpassende rondsel als het nylon tandwiel leveren?Ja. Doordat beide helften van het gaas uit één werkplaats worden geleverd, worden speling, hartafstand en tandvorm al in de ontwerpfase op elkaar afgestemd in plaats van ter plekke aangepast. Stuur de paartekening, of de belasting en verhouding die u nodig heeft, en wij zullen beide onderdelen citeren.

Gerelateerde producten en verdere lectuur

Vraag een offerte aan voor nylon tandwielen

Stuur de module, het aantal tanden, de boring, de breedte van het oppervlak, de materiaalkwaliteit en het aantal – of een tekening of monsteronderdeel. Wij bevestigen de gegoten of machinaal vervaardigde productie, tolerantiemogelijkheden en prijs, en antwoorden binnen 24 uur.

Stuur nu een aanvraag

* Slijtage-, tolerantie- en doorlooptijdcijfers verwijzen naar standaardproductieomstandigheden en bevestigde tekeningen. Materiaalkwaliteit, rekening houdend met vochtgerelateerde maatveranderingen en het bijpassende tandwielmateriaal moeten vóór de bestelling worden overeengekomen.
