Telescopische cilinder voor reachstacker
  • Telescopische cilinder voor reachstackerTelescopische cilinder voor reachstacker
  • Telescopische cilinder voor reachstackerTelescopische cilinder voor reachstacker

Telescopische cilinder voor reachstacker

Raydafon produceert meertraps telescopische hydraulische cilinders voor reachstacker-gieken, met een standaard boordiameter van 200 mm tot 220 mm, stangdiameter van 150 mm tot 180 mm, maximale slag tot 8000 mm en maximale werkdruk van 30 MPa. Het geneste platformontwerp produceert een lange telescopische slag vanuit een compacte, gesloten lengte, en de grootste fase levert de hoogste kracht aan het begin van het heffen, waarbij het cilindervermogen wordt afgestemd op de belastingscurve van de giek. Geleverd als OEM-onderdeel of als vervangende eenheid gemaakt volgens de originele tekening, inclusief fasetelling, montageopstelling en poortposities. Geproduceerd in de eigen fabriek van Raydafon in Ningbo, China, met afdichtingssets en reserveonderdelen afzonderlijk verkrijgbaar. Stuur binnen 24 uur het machinemodel, boring- en stangdiameter, benodigde slag, werkdruk en montagetype voor een offerte.

Telescopische cilinder voor reachstacker — Boring 200–220 mm, slag tot 8000 mm

Een meertraps telescopische hydraulische cilinder voor de giek van container reachstackers. Vijf of meer uitschuifbare trappen zetten een korte gesloten lengte om in een lange werkslag, zodat de strooier nauwkeurig op hoogte en binnen handbereik kan worden gepositioneerd zonder een langere, zwaardere eentrapscilinder. Gefabriceerd door Raydafon in Ningbo, China, en geleverd als OEM-onderdeel of als vervangend apparaat volgens tekening.

  • 200–220 mmBoring diameter
  • 150–180 mmDiameter staaf
  • ≤ 8000 mmMaximale slag
  • 30 MPaMaximale werkdruk
  • TelescopischMeertraps giekaandrijving

Fabrikant van telescopische cilinders voor reachstackers - Boring 200–220 mm, slag tot 8000 mm

Deze cilinder is de lineaire aandrijving voor een reachstacker-giek: de hydraulische druk komt als eerste in de grootste fase en elke opeenvolgende fase wordt achtereenvolgens uitgeschoven om een ​​lange, gecontroleerde slag te geven vanuit een compacte, gesloten lengte. Die telescopische actie maakt het mogelijk de giek omhoog te brengen, uit te schuiven en vast te houden terwijl de spreader boven een container wordt geplaatst – de operatie die bepaalt hoeveel containers een terminal per dienst verplaatst.

Raydafon produceert deze cilinder in zijn eigen fabriek in Ningbo, China, voor zowel OEM- als aftermarket-levering. Standaard boordiameters zijn 200 mm tot 220 mm met staafdiameters van 150 mm tot 180 mm, maximale slag tot 8000 mm en een maximale werkdruk van 30 MPa. Als uw machine een andere podiumcombinatie of montageopstelling gebruikt, stuur dan de originele tekening of het machinemodel en wij zullen deze matchen. Gerelateerde hydraulische cilinders uit dezelfde fabriek omvatten de brederetelescopische hydraulische cilindersbereik en dehydraulische cilinders van mobiele kraanfamilie.

Technische specificaties

  • ProductnaamTelescopische cilinder voor reachstacker
  • FunctieLineaire telescopische beweging van de giek
  • Boring diameter200 mm – 220 mm
  • Diameter staaf150 mm – 180 mm
  • Maximale slag≤ 8000 mm (telescopische uittreklengte)
  • Maximale druk30 MPa werkdruk
  • SollicitatieReikstapelaar
  • MontageNaar machinetekening – pen-, flens- of gaffelopstelling
  • MaatwerkAantal trappen, slag, boring, stang, montage en poortpositie

Specificatieblad voor de standaard telescoopcilinder voor reachstackers.

Item Specificatie
Productnaam Telescopische cilinder voor reachstacker
Functies Realiseert de lineaire telescopische beweging van de giek
Boring diameter 200 mm – 220 mm
Diameter staaf 150 mm – 180 mm; maximale slag ≤ 8000 mm
Druk Maximaal 30 MPa
Toepassingen Reikstapelaar

Let op bij slag en druk:de waarde van 8000 mm is de telescopische slag van de cilinder, niet de hefhoogte van de machine. De totale hefhoogte hangt af van de giekgeometrie van uw specifieke reachstacker. Het cijfer van 30 MPa is de maximale werkdruk van de cilinder; bevestig de nominale druk van het hydraulisch systeem van uw machine, zodat de cilinder wordt geselecteerd op basis van de druk die deze tijdens bedrijf daadwerkelijk zal ervaren.

Hoe een telescopische cilinder werkt op een reachstacker

Een telescopische cilinder verschilt op één belangrijke manier van een eentrapscilinder: in plaats van één zuiger en één stang gebruikt hij een reeks geneste trappen die zich in volgorde uitstrekken. De grootste trap heeft het grootste effectieve oppervlak en produceert daarom de hoogste kracht, dus het zwaarste deel van het heffen – het wegbreken van de last en het omhoog brengen van de giek – wordt afgehandeld door de trap met het meeste mechanische voordeel. Naarmate de trappen zich uitstrekken, neemt het effectieve oppervlak af en neemt de kracht af terwijl de verplaatsing toeneemt, wat overeenkomt met de manier waarop het belastingsmoment van een giek verandert naarmate deze stijgt.

Die regeling lost ook een verpakkingsprobleem op. Een eentrapscilinder met een slag van 8 meter zou een gesloten lengte nodig hebben die zijn slag benadert en die nooit langs de giek zou passen. Geneste trappen geven dezelfde slag vanaf een fractie van de gesloten lengte. Daarom gebruiken reachstackers, mobiele kranen en kipperopleggers allemaal telescopische cilinders in plaats van lange eentrapscilinders.

Twee ontwerpdetails bepalen de levensduur in deze toepassing. De eerste is afdichting: elke fase heeft zijn eigen afdichtingsset en -geleider, en de fase-tot-fase-passing moet uitgelijnd blijven, zodat de afdichtingen niet zijdelings worden belast. De tweede is de oppervlakteconditie: de blootliggende staaf- en platformoppervlakken zijn waar de afdichtingen tegenaan lopen, dus krassen door gruis of een gebogen platform leiden direct tot lekkage. Correcte filtratie en regelmatige inspectie van de ruitenwisserafdichtingen zijn net zo belangrijk als de cilinder zelf wanneer een machine lange diensten draait in een haven.

Productdetail

Foto's van de telescopische cilinders van de reachstacker die wij produceren: podiumopstelling, staafoppervlak en de montage-interface.

Reach stacker telescopic cylinder showing nested stages and rod surface
Telescopische cilinder voor reachstacker - geneste platformen, stangoppervlak en montage-interface.

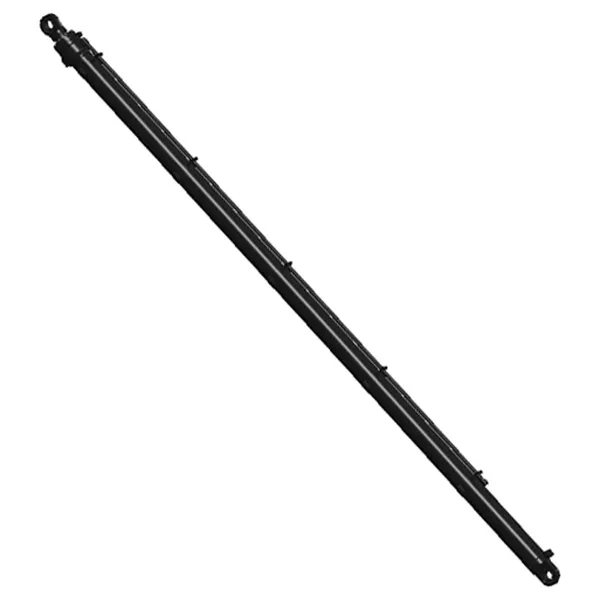

Multi-stage telescopic hydraulic cylinder for a reach stacker boom
Meertraps telescopische hydraulische cilinder voor toepassingen met reachstackers.
Reach stacker telescopic cylinder before packing and shipment
Geassembleerde cilinder geïnspecteerd en klaargemaakt voor verzending.
Reach stacker telescopic cylinder stage detail and seal arrangement
Podiumdetail en afdichtingsopstelling van de telescopische cilinder.

Productvoordelen

  • Groot bereik vanaf een korte gesloten lengteDe meertrapsconstructie zorgt voor een slag tot 8000 mm, terwijl de ingetrokken cilinder compact blijft langs de giek, zodat de machine de strooier op hoogte en op afstand kan plaatsen zonder een langere, zwaardere eentrapscilinder te hoeven dragen.
  • Forceer waar de lift het nodig heeftDe grootste trap levert de hoogste kracht aan het begin van het heffen, wanneer het lastmoment op de giek het grootst is, en de kleinere trappen zorgen voor de verplaatsing. Dat stemt het cilindervermogen af ​​op de werkelijke belastingscurve van de machine.
  • Gebouwd voor zwaar containergebruikDe cilinder is vervaardigd uit hoogwaardig speciaal staal en is ontworpen voor de continue werkcycli van havenactiviteiten, waarbij de afdichtingsconstructie is gespecificeerd voor lange diensten onder belasting in plaats van voor intermitterend gebruik.
  • Fabrieksdirecte leveringDe cilinder wordt in de eigen fabriek van Raydafon vervaardigd en geassembleerd, waardoor er geen handelsmarge bestaat tussen u en de productie en tekeningen, afdichtingen en reserveonderdelen gedurende de levensduur van de machine beschikbaar blijven.
  • Gemaakt naar de tekening van uw machineBoring, stang, slag, aantal trappen, montageopstelling en poortposities kunnen worden geproduceerd volgens de originele tekening, wat van belang is voor vervangende eenheden waarbij de montage-interface moet overeenkomen met een bestaande giek.
  • Verkort de laad- en loscycliDankzij de nauwkeurige, herhaalbare positionering van de spreader kan een container met minder bewegingen van de kade of het dek worden getild en neergezet, waardoor de tijd die elk schip op de ligplaats doorbrengt en de wachttijd voor wegvoertuigen op de terminal wordt verkort.

De levensduur van de vermoeiing, de levensduur van de afdichting en de maximale kracht zijn afhankelijk van de boring, de druk, de werkcyclus en hoe goed de vervuiling in het hydraulische circuit van de machine wordt gecontroleerd. Geef ons het machinemodel, de werkdruk en de vereiste slag, en we zullen de cilinderconfiguratie bevestigen aan de hand van de daadwerkelijke belasting.

Toepassingen

De primaire toepassing is de giek van een container reachstacker, maar hetzelfde type telescopische cilinder wordt overal gebruikt waar een lange slag moet worden gemaakt vanaf een korte montagelengte in een mobiele machine.

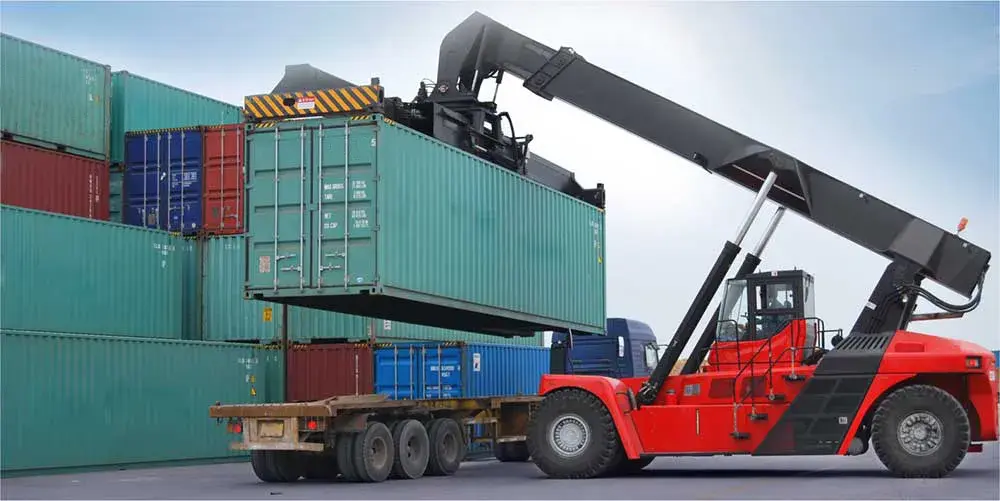

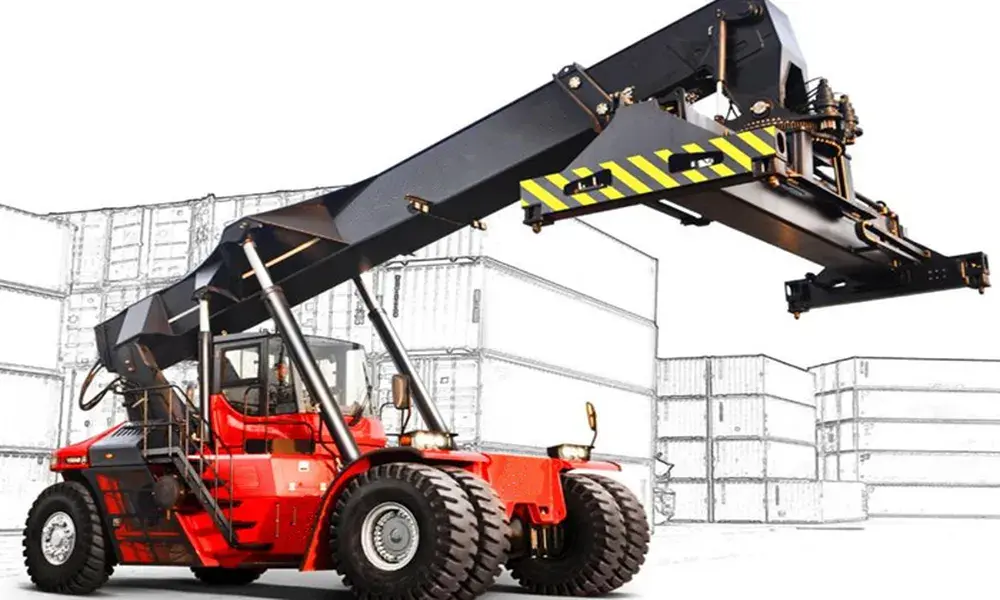

Reach stacker telescopic cylinder installed on a container handling machine boom
Telescoopcilinder van een reachstacker in gebruik op een containeroverslagmachine.

Haven- en containerterminal

Gieklift en verlenging van reachstackers die containers verplaatsen tussen kade-, werf- en wegvoertuigen in continue ploegendienst.

Logistieke werven en magazijnen

Machines die dicht stapelwerk verwerken waarbij de spreader nauwkeurig op hoogte en afstand moet worden gepositioneerd zonder het chassis te verplaatsen.

Overslag- en vrachtstations

Operaties met een hoge omzet waarbij laad- en loscycli zich gedurende de dag herhalen en de betrouwbaarheid van de cilinders de doorvoer rechtstreeks bepaalt.

Mobiele kranen

Telescopische giekverlenging, waarbij hetzelfde platformprincipe een groot bereik oplevert vanuit een transporteerbare gesloten lengte.

Kipper- en aanhangeruitrusting

Meertraps hefcilinders voor kipbakken en platformverhoging, waarbij de slag lang is in verhouding tot de beschikbare montageruimte.

Vervanging en retrofit

Directe vervanging van een versleten of beschadigde giekcilinder op een bestaande reachstacker, geproduceerd op basis van de originele tekening of een gemeten monster.

Veelgestelde vragen voor kopers

  • Welke boring, slag en druk bereikt dit telescopische cilinderdeksel van de stapelaar?Standaard boordiameters zijn 200 mm tot 220 mm, staafdiameters 150 mm tot 180 mm, maximale slag tot 8000 mm en maximale werkdruk 30 MPa. De totale hefhoogte is afhankelijk van de giekgeometrie van uw machine, en niet alleen van de slag, dus bevestig beide bij het specificeren.
  • Is deze cilinder een OEM-onderdeel of een vervanging?Het wordt door Raydafon in zijn eigen fabriek vervaardigd en kan worden geleverd als OEM-onderdeel voor machinebouwers of als vervangingseenheid voor machines die al in gebruik zijn. Stuur voor vervanging de originele tekening, het machinemodel of de gemeten afmetingen van de defecte cilinder mee.
  • Hoe weet ik of de montage bij mijn giek past?De montage gebeurt volgens tekening: pen-, flens- of gaffelopstelling, samen met poortposities. Stuur de tekening of een foto van de bestaande cilinder met de belangrijkste afmetingen en wij bevestigen de interface voordat we een offerte maken.
  • Welke informatie moet u citeren?Machinemodel, boring- en staafdiameter, vereiste slag, werkdruk, aantal fasen als het een meertrapsontwerp is, montagetype en hoeveelheid. Hoe meer hiervan we bij de aanvraag ontvangen, hoe sneller we het ontwerp en de prijs kunnen bevestigen.
  • Wat beïnvloedt de levensduur van een telescopische cilinder?De reinheid van de hydrauliekolie, de staat van de ruitenwisserafdichtingen en de uitlijning van de afzonderlijke fasen zijn de belangrijkste factoren. Vervuiling of een ingekerfd podiumoppervlak beschadigt de afdichtingen en leidt tot lekkage, dus filtratie en regelmatige inspectie zijn net zo belangrijk als de cilinderspecificatie zelf.
  • Wat is de levertijd en zijn er reserveafdichtingen leverbaar?De doorlooptijd is afhankelijk van of de cilinder overeenkomt met een bestaande tekening of een nieuwe configuratie nodig heeft, en wordt bevestigd met de offerte, normaal gesproken binnen 24 uur na ontvangst van de aanvraag. Afdichtingssets en vervangingsonderdelen kunnen afzonderlijk worden geleverd, zodat een machine na een defect aan de afdichting weer in gebruik kan worden genomen.

Gerelateerde producten en verdere lectuur

Vraag een offerte voor een telescoopcilinder voor een reachstacker aan

Stuur het machinemodel, de boring en stangdiameter, de vereiste slag, de werkdruk, het montagetype en het aantal - of de originele tekening. Wij bevestigen de configuratie op basis van uw boom en antwoorden binnen 24 uur met prijs en levertijd.

Stuur nu een aanvraag

* De waarde van 8000 mm is de cilinderslag, niet de hefhoogte van de machine. Bevestig de nominale werkdruk van uw hydraulisch systeem en de montageafmetingen voordat u bestelt.
