Wat zijn de drie belangrijkste transmissiestadia van windturbine versnellingsbak?

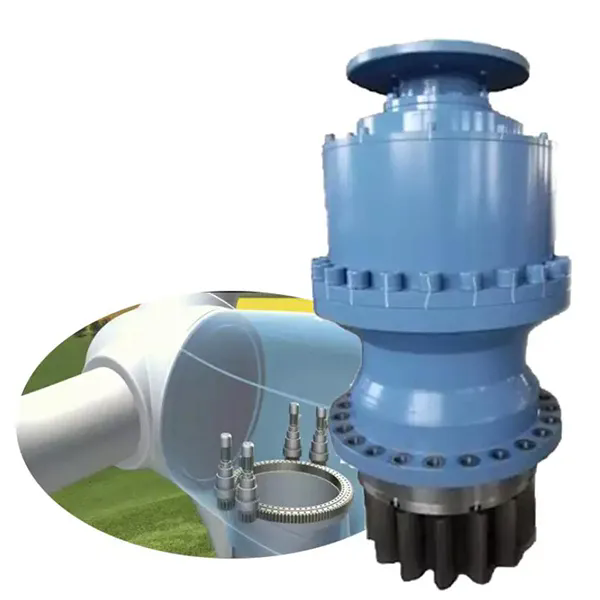

Wind Turbine versnellingsbakkenConverteer lage snelheid rotorrotatie in high-speed generatoringang. Een storing kan leiden tot aanzienlijke downtime -kosten. Het begrijpen van deze complexe componenten is niet alleen een technische leercurve; Het is cruciaal voor het maximaliseren van het rendement op de investering voor windparken. Als een leidende OEM,Raydafonontwerpt elke versnellingsbaksubcomponent om te voldoen aan de hoogste normen voor duurzaamheid, precisie en efficiëntie. Een moderneWind Turbine versnellingsbakIntegreert drie belangrijke transmissiestadia in een enkel systeem. Hun respectieve functies en belangrijke componenten worden hieronder vermeld.

1. Planetary versnellingsstadium

Functie:

Behandelt het hoge ingangskoppel (tot 6 mn · m) van de rotoras bij snelheden van 6-20 tpm.

Belangrijke componenten:

Sun Gear: verzendt koppel naar het zonnestraal van drie tot vijf planetaire versnellingen.

Planet Gears: Roteer rond het zonnestraal dat op de planeetdrager is gemonteerd.

Ringwiel: een vaste externe versnelling met interne tanden.

Planet Carrier: verbindt de planetaire tandwielen met de tussenliggende as.

2. Intermediair parallelle asstadium

Functie: gebruikt spiraalvormige versnellingen om de snelheid met 10-15 keer te verhogen. Belangrijke componenten:

Input Pinion: aangedreven door de planetaire versnellingspoed.

Gemiddeld versnelling: verzendt beweging naar het high-speed fase.

SHAFT: Hoogwaardig legeringsstaal, vermoeidheidsresistente ontwerp.

Lagers: Precision Angular Contact Lagers.

3. High-speed fase

Functie: verhoogt de uiteindelijke snelheid van de generator tot 1500-1.800 tpm.

Belangrijke componenten:

Uitvoer rondsel: verbinding maakt met de generatorkoppeling.

Smeersysteem: jet- en splash -smering.

Koelcircuit: olie-tot-lucht warmtewisselaar.

Wind Turbine versnellingsbakKritische ondersteunende systemen:
