Producten
Giek Luchtwerkvoertuig Hydraulische cilinder bovenarm
  • Giek Luchtwerkvoertuig Hydraulische cilinder bovenarmGiek Luchtwerkvoertuig Hydraulische cilinder bovenarm
  • Giek Luchtwerkvoertuig Hydraulische cilinder bovenarmGiek Luchtwerkvoertuig Hydraulische cilinder bovenarm

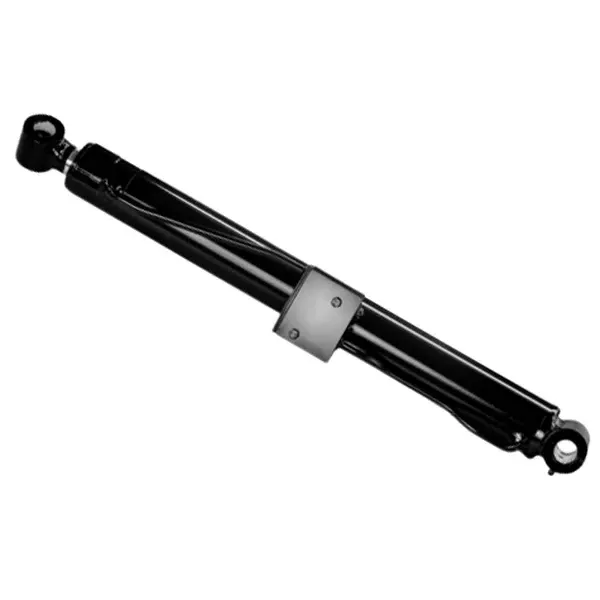

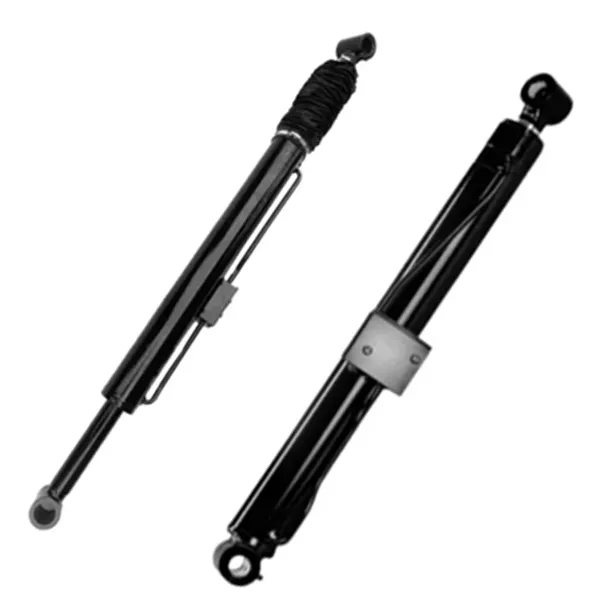

Giek Luchtwerkvoertuig Hydraulische cilinder bovenarm

Raydafon is een in China gevestigde OEM-fabrikant en leverancier van hydraulische cilinders voor bovenarmen van hoogwerkers. Deze bovenarmcilinder tilt en positioneert het giekplatform op luchtwerkvoertuigen die worden gebruikt voor stroomreparatie, gemeentelijke bouwwerkzaamheden en reclameborden. Standaardmodel GTHZ210C-620500-000 gebruikt een boring van Φ110 mm, een stang van Φ75 mm, een slag van 815 mm, een installatieafstand van 1433 mm, een werkdruk van 23 MPa, een poort van Φ9 en een gewicht van 100 kg. Een gepatenteerd ontwerp met dubbele zuiger bereikt een stuwkracht tot 2000 kN, waarbij de positioneringsfout binnen ±3 cm wordt gecontroleerd. Het cilinderlichaam is gemaakt van speciaal gelegeerd staal, zes keer gesmeed en hittebehandeld, met een hardheid die 40% hoger is dan bij gewoon staal. Er wordt een viervoudig composiet afdichtingssysteem gebruikt voor omgevingen met regen, stof en zoutnevel, waarbij een continue werking van 3 jaar is geverifieerd in kustomstandigheden. Het modulaire ontwerp vermindert het volume met 25% en het gewicht met 18% vergeleken met vergelijkbare producten, en de snel te installeren interface halveert de installatietijd. Aangepaste boring, slag, installatieafstand, poortpositie en private label worden ondersteund. De richtprijzen zijn doorgaans concurrerend met geïmporteerde alternatieven, afhankelijk van het model en de hoeveelheid. Stuur tekeningnummer, benodigde hoeveelheid en bestemmingshaven voor een snelle offerte.
China OEM luchtwerkvoertuigcilinderfabrikant

Boomhoogwerker Hydraulische cilinder met bovenarm voor hoogwerkers en reparatiewagens

Raydafon is een in China gevestigde fabrieksfabrikant en leverancier van hydraulische cilinders voor bovenarmen van hoogwerkers. Deze bovenarmcilinder drijft het giekplatform aan op luchtwerkvoertuigen die worden gebruikt voor stroomreparatie, gemeentelijke bouwwerkzaamheden, installatie van reclameborden en onderhoud op grote hoogte. Het standaardmodel GTHZ210C-620500-000 levert een stuwkracht tot 2000 kN met een gepatenteerd ontwerp met dubbele zuiger, een werkdruk van 23 MPa, een boring van Φ110 mm, een stang van Φ75 mm en een slag van 815 mm. De speciale behuizing van gelegeerd staal is zes keer gesmeed en met hitte behandeld, waardoor de hardheid 40% hoger is dan die van gewoon staal, en een viervoudig composiet afdichtingssysteem kan regen, stof, wind en zoutnevel aan de kust aan. Het modulaire ontwerp vermindert het volume met 25% en het gewicht met 18% vergeleken met vergelijkbare producten. Aangepaste boring, slag, installatieafstand, poortpositie en private label worden ondersteund. Stuur uw tekeningnummer, gewenste hoeveelheid en bestemmingshaven om een ​​offerte aan te vragen.

2000 kNMaximale stuwkracht
23 MPaWerkdruk
Φ110×Φ75Boring × staaf
815 mmHartinfarct

Waarom luchtwerkvoertuigen voor deze hydraulische cilinder met bovenarm kiezen

Luchtwerkvoertuigen brengen werknemers naar hoge posities voor stroomreparatie, vervanging van straatverlichting, installatie van reclameborden en onderhoud van gebouwen. De bovenarmcilinder is het belangrijkste hydraulische onderdeel dat het platform omhoog brengt en vasthoudt. Als het stuwkracht verliest, onder belasting afdrijft of olie lekt, wordt het hele voertuig onbetrouwbaar bij werkzaamheden op grote hoogte.

Raydafon bouwt deze hydraulische cilinder met bovenarm van een hoogwerker voor deze omstandigheden. Een gepatenteerd ontwerp met dubbele zuiger bereikt een stuwkracht tot 2000 kN en kan het werkplatform gestaag tot 50 m optillen, waarbij de positioneringsfout binnen ±3 cm wordt gecontroleerd. Het cilinderlichaam is gemaakt van speciaal gelegeerd staal, zes keer gesmeed en hittebehandeld, waardoor een hardheid wordt bereikt die 40% hoger is dan bij gewoon staal. Een viervoudige composietafdichtingsstructuur is bestand tegen zware regen, stof, sterke wind en zoutnevel aan de kust, en is geverifieerd bij continu gebruik aan de kust gedurende 3 jaar zonder lekkage.

Voor kopers die leveranciers vergelijken, biedt Raydafon fabrieksdirecte prijzen, OEM-productie en stabiele batchkwaliteit. Als u ook onderarmcilinders of gerelateerde hydraulische componenten voor luchtwerkvoertuigen aanschaft, bekijk dan het volledige documentHydraulische cilinders voor luchtwerkvoertuigencategorie en deGiek Luchtwerkvoertuig Hydraulische cilinder met onderarmpagina.

Boom aerial work vehicle upper arm hydraulic cylinder for aerial platform and power repair truck
Hydraulische cilinder voor de bovenarm voor hoogwerkers en hoogwerkers

Standaardmodel en technische afmetingen

De standaard bovenarmcilinder hieronder dekt algemene toepassingen voor luchtwerkvoertuigen en hoogwerkers. Als uw apparatuur een ander montagepatroon gebruikt, stuur dan het OEM-tekeningnummer of een fysiek monster voor reverse engineering en productie op maat.

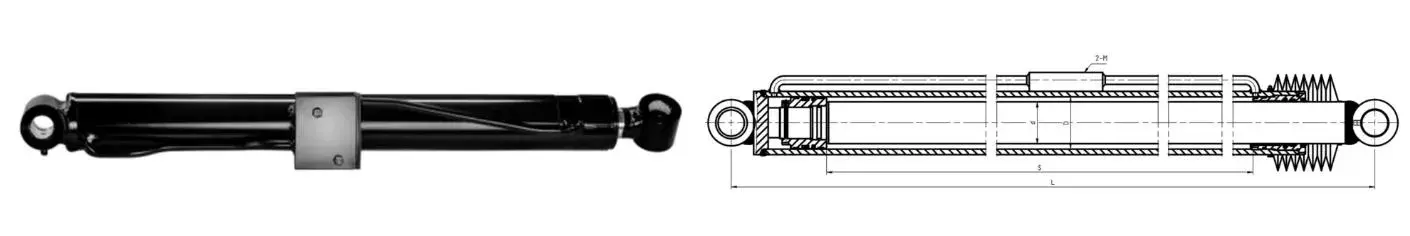

Boom aerial work vehicle upper arm hydraulic cylinder dimension drawing for model GTHZ210C-620500-000
Maatreferentie voor standaard bovenarmcilindermodel GTHZ210C-620500-000
Cilindernaam Tekeningnummer Boringdiameter D Staafdiameter d beroerte S Installatieafstand L Werkdruk Interface M Gewicht
Cilinder bovenarm GTHZ210C-620500-000 Φ110 mm Φ75 mm 815 mm 1433 mm 23 MPa 2-Φ9 100 kg

Een andere boring, slag, installatieafstand of poortpositie nodig? Raydafon kan een hydraulische bovenarmcilinder op maat volgens uw tekening produceren. Voor gerelateerde cilinders voor mobiele apparatuur, zie deMobiele kraan hydraulische cilinderscategorie.

Kernprestatiekenmerken

01

Superkracht voor tillen op grote hoogte

Het gepatenteerde ontwerp met dubbele zuiger bereikt een stuwkracht tot 2000 kN. Heft het platform op tot 50 m, waarbij de positioneringsfout binnen ±3 cm wordt gecontroleerd, ter ondersteuning van nauwkeurige bedrading en onderhoud op grote hoogte.

02

Gehard voor zware omstandigheden

Lichaam van speciaal gelegeerd staal, zes keer gesmeed en hittebehandeld, hardheid 40% hoger dan bij gewoon staal. Viervoudige composietafdichting is bestand tegen zware regen, stof, sterke wind en zoutnevel aan de kust.

03

In het veld geverifieerde betrouwbaarheid

Continu gebruik van 3 jaar in een zoutnevelomgeving aan de kust, zonder lekkage. Tijdens het tyfoonseizoen gebruikte een gemeentelijk bedrijf deze cilinder tijdens alle activiteiten en bleef stabiel functioneren.

04

Lichtgewicht en flexibel

Het volume daalde met 25% en het gewicht daalde met 18% vergeleken met vergelijkbare producten. Past op verschillende typen luchtwerkvoertuigen en vermindert de belasting op de giekconstructie.

05

Snelle installatie-interface

Het snel te installeren interfaceontwerp halveert de installatietijd. Gewone technici kunnen de vervanging volgens de instructies in ongeveer een half uur voltooien.

06

OEM-aanpassing

Op maat gemaakte boring, stang, slag, installatieafstand, oliehavenpositie, private label-verpakking en bulkorderproductie voor verschillende typen luchtwerkvoertuigen.

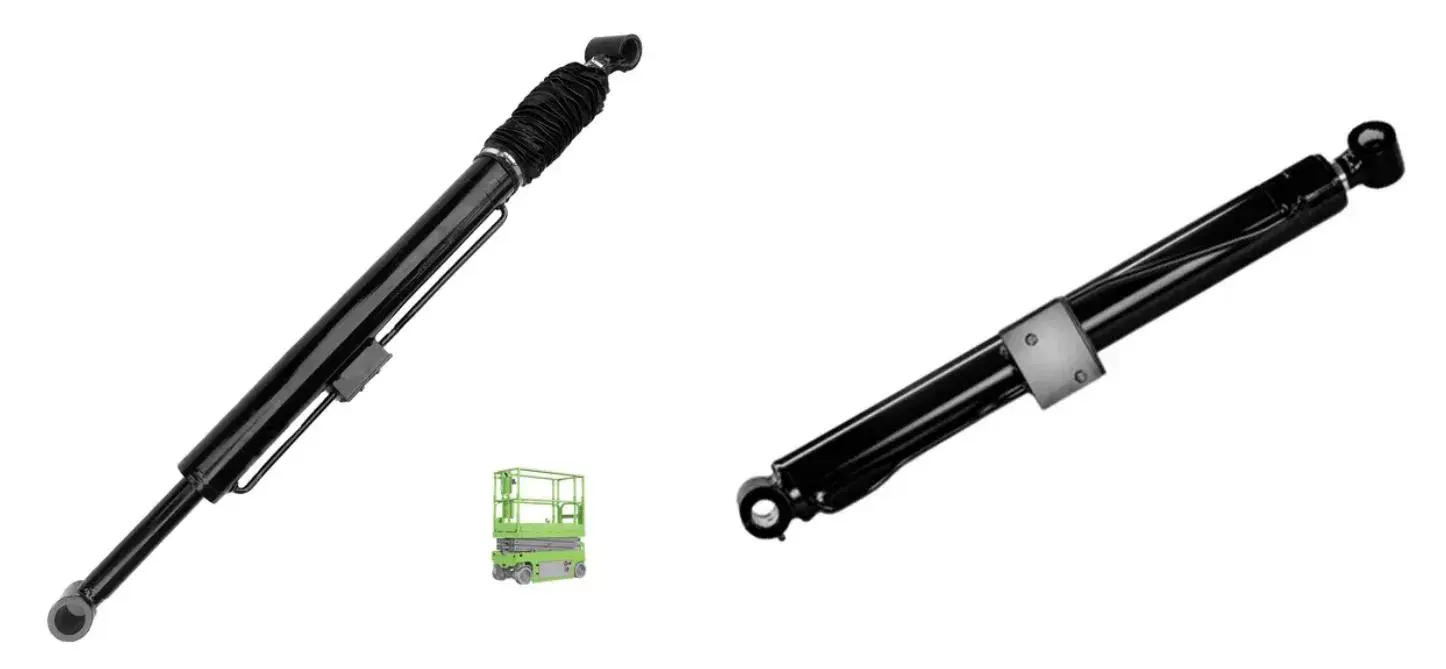

Boom aerial work vehicle upper arm hydraulic cylinder features including sealing system and modular structure
Afdichting van bovenarmcilinder en modulaire structuur

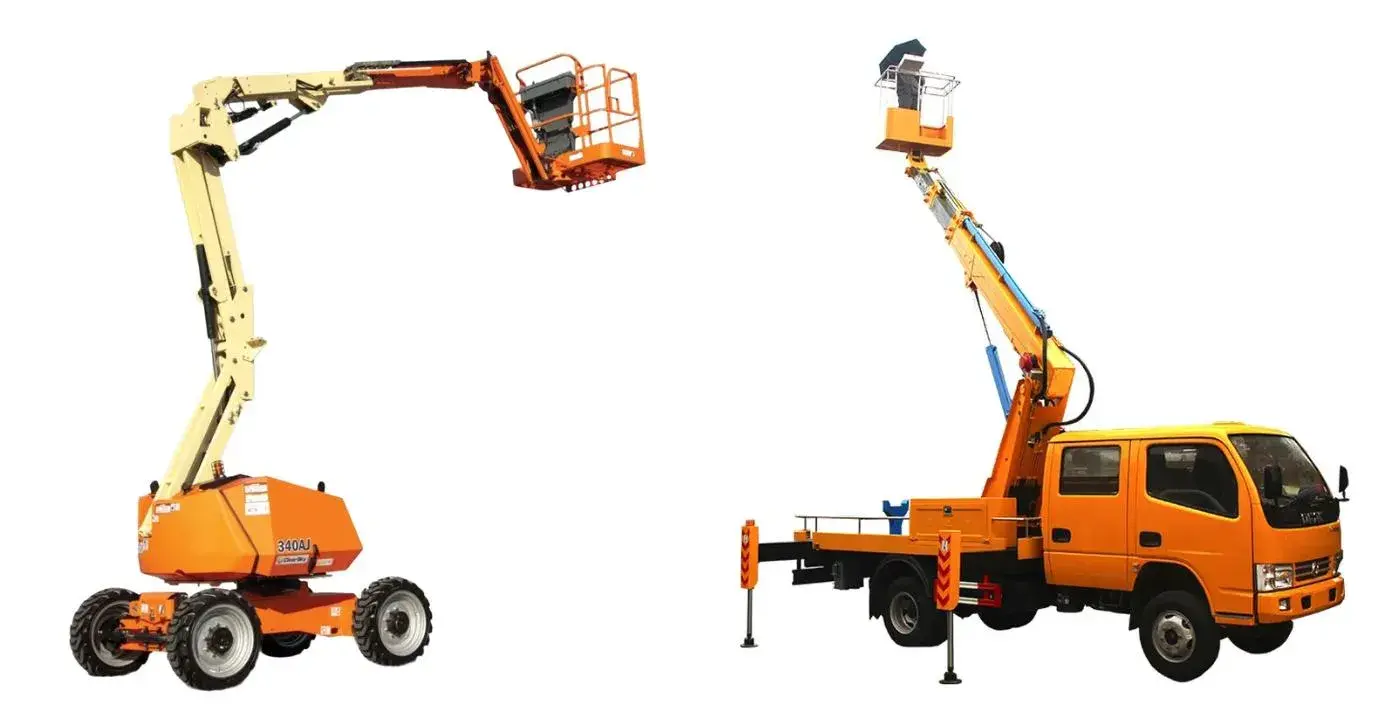

Toepassingen in energiereparatie, gemeentelijke bouw en werkzaamheden op grote hoogte

Voedingssysteem Onderhoud van hoogspanningsmasten en onderstations

De cilinder levert een stuwkracht van 1800 kN om het werkplatform tot 30 m te heffen, met een positioneringsfout van ± 2 cm. Zelfs bij stormniveau 5 past het ingebouwde stabilisatiesysteem de stuwkracht in realtime aan om het platform stabiel te houden voor lijnaansluiting en vervanging van apparatuur.

Gemeentelijk Installatie van straatverlichting en reclameborden

Het modulaire ontwerp is geschikt voor verschillende typen werkvoertuigen en de positie van de oliepoort kan flexibel worden aangepast. Bij een wegenreconstructieproject voltooide één enkel werkvoertuig de vervanging van twintig straatlantaarns op één dag, met een efficiëntiewinst van 40% ten opzichte van eerdere methoden.

Gebouw Gevel- en hoogbouwonderhoud

Stabiele stuwkracht en nauwkeurige positionering ondersteunen het reinigen van ramen, gevelreparatie en het plaatsen van borden op hoogte. Viervoudige afdichting is bestand tegen regen, stof en wind tijdens buitenwerkzaamheden.

OEM en aftermarket OEM- en reparatiemarkt voor luchtwerkvoertuigen

Hoogwerkerbouwers, reparatiewerkplaatsen en aftermarket-leveranciers kunnen standaardmodellen of op maat gemaakte bovenarmcilinders met private label-verpakking bestellen. Als u ook met hydraulische systemen van vorkheftrucks werkt, zie dan deVorkheftruck hydraulische cilinderbereik.

Kwaliteitsbewijs, testen en exportondersteuning

Materiaal- en warmtebehandelingsregistraties

Lichaam van speciaal gelegeerd staal, zes keer gesmeed en warmtebehandeling, hardheid 40% hoger dan bij gewoon staal. Bij bulkzendingen kunnen materiaalgegevens worden verstrekt.

Druk- en stuwkrachttesten

Elke cilinder wordt vóór het verpakken gecontroleerd op lekkage, soepelheid van de slag en aansluiting van de poort. De stuwkrachtprestaties worden geverifieerd aan de hand van de nominale druk.

Dimensionale inspectie

Boring, stang, slag, installatieafstand en poortafmetingen worden vastgelegd op basis van de bestelde tekening of het klantmonster.

Exportverpakking

Cilinders zijn verpakt met roestwerende olie en beschermende eindkappen. Bulkbestellingen kunnen worden gepalletiseerd en vastgebonden voor zeevracht, luchtvracht of expreslevering.

Aangepast OEM-bestelproces

Stap 01 Sollicitatiegegevens versturen

Geef het type apparatuur, het tekeningnummer, de boring, de staaf, de slag, de installatieafstand, de poortgrootte, de hoeveelheid en de bestemmingspoort op.

Stap 02 Modelbeoordeling

Raydafon controleert of het model GTHZ210C-620500-000 of een op maat gemaakte bovenarmcilinder bij uw uitrusting past.

Stap 03 Goedkeuring van monsters en tekeningen

Voor OEM-projecten reverse-engineeert Raydafon het monster en bevestigt de afmetingen vóór de bulkproductie.

Stap 04 Productie en offerte

Na goedkeuring van de tekening verstrekt Raydafon een FOB Ningbo-offerte, productieschema en verpakkingsdetails.

Veelgestelde vragen

Wat is een hydraulische cilinder met een bovenarm van een hoogwerker?

Een hydraulische cilinder met bovenarm van een hoogwerker voor hoogwerkers is een hydraulische actuator die de bovenste giek van een hoogwerker of hoogwerker aandrijft. Het tilt en positioneert het werkplatform zodat werknemers veilig stroomreparaties, gemeentelijke bouwwerkzaamheden, het installeren van reclameborden en andere taken op grote hoogte kunnen uitvoeren. Het is een van de belangrijkste hydraulische componenten van het hoogwerkersysteem.

Welk standaardmodel produceert Raydafon?

Raydafon produceert het standaardmodel GTHZ210C-620500-000 met een boring van Φ110 mm, een stang van Φ75 mm, een slag van 815 mm, een installatieafstand van 1433 mm, een werkdruk van 23 MPa, een poort van Φ9 en een gewicht van 100 kg. Aangepaste boring, stang, slag, installatieafstand en poortpositie zijn beschikbaar tegen OEM-tekeningen of fysieke monsters.

Hoeveel stuwkracht kan deze bovenarmcilinder genereren?

Het gepatenteerde ontwerp met dubbele zuiger bereikt een maximale stuwkracht tot 2000 kN en kan het werkplatform gestaag tot 50 m optillen. Bij het onderhoud van het aandrijfsysteem levert de cilinder een sterke stuwkracht van 1800 kN om het platform tot 30 m te heffen, waarbij de positioneringsfout binnen ± 2 cm wordt gecontroleerd, en wordt de stabiliteit gehandhaafd in stormomstandigheden van niveau 5.

Welke materialen en afdichtingssysteem worden gebruikt?

Het cilinderlichaam is gemaakt van speciaal gelegeerd staal, zes keer gesmeed en hittebehandeld, met een hardheid die 40% hoger is dan bij gewoon staal. Een viervoudige composietafdichtingsstructuur is bestand tegen zware regen, stof, harde wind en zoutnevel aan de kust. De cilinder is gedurende 3 jaar onafgebroken gebruikt in zoutnevelomgevingen aan de kust, zonder lekkage.

Kan Raydafon op maat gemaakte OEM-bovenarmcilinders produceren?

Ja. Raydafon ondersteunt OEM-productie vanaf klanttekeningen of fysieke monsters. Aangepaste boring, stang, slag, installatieafstand, oliehavenpositie, private label-verpakking en bulkorderproductie zijn beschikbaar voor verschillende typen luchtwerkvoertuigen.

Welke gegevens zijn nodig voor een offerte?

Stuur het tekeningnummer of bestaande monstergegevens, boringdiameter, staafdiameter, slag, installatieafstand, werkdruk, poortgrootte, bestelhoeveelheid en bestemmingspoort. Raydafon zal antwoorden met een FOB Ningbo-offerte en doorlooptijd.

Hoe vraag ik een monster of bulkbestelling aan?

Gebruik het vragenformulier op deze pagina of neem contact op met Raydafon via telefoon, e-mail of WhatsApp. Vermeld het gewenste model, tekeningnummer, aantal en toepassing. Het verkoopteam bevestigt de beschikbaarheid van monsters, het bulkproductieschema en de verpakkingsgegevens.

Klaar om de hydraulische cilinders van de bovenarm van een hoogwerker te kopen?

Stuur uw tekeningnummer, vereiste boring/stang/slag, werkdruk, poortgrootte, bestelhoeveelheid en bestemmingshaven. Raydafon bevestigt het standaardmodel of ontwerpt een op maat gemaakte hydraulische cilinder voor de bovenarm, en verstrekt vervolgens een FOB Ningbo-offerte met doorlooptijd en verpakkingsgegevens.
